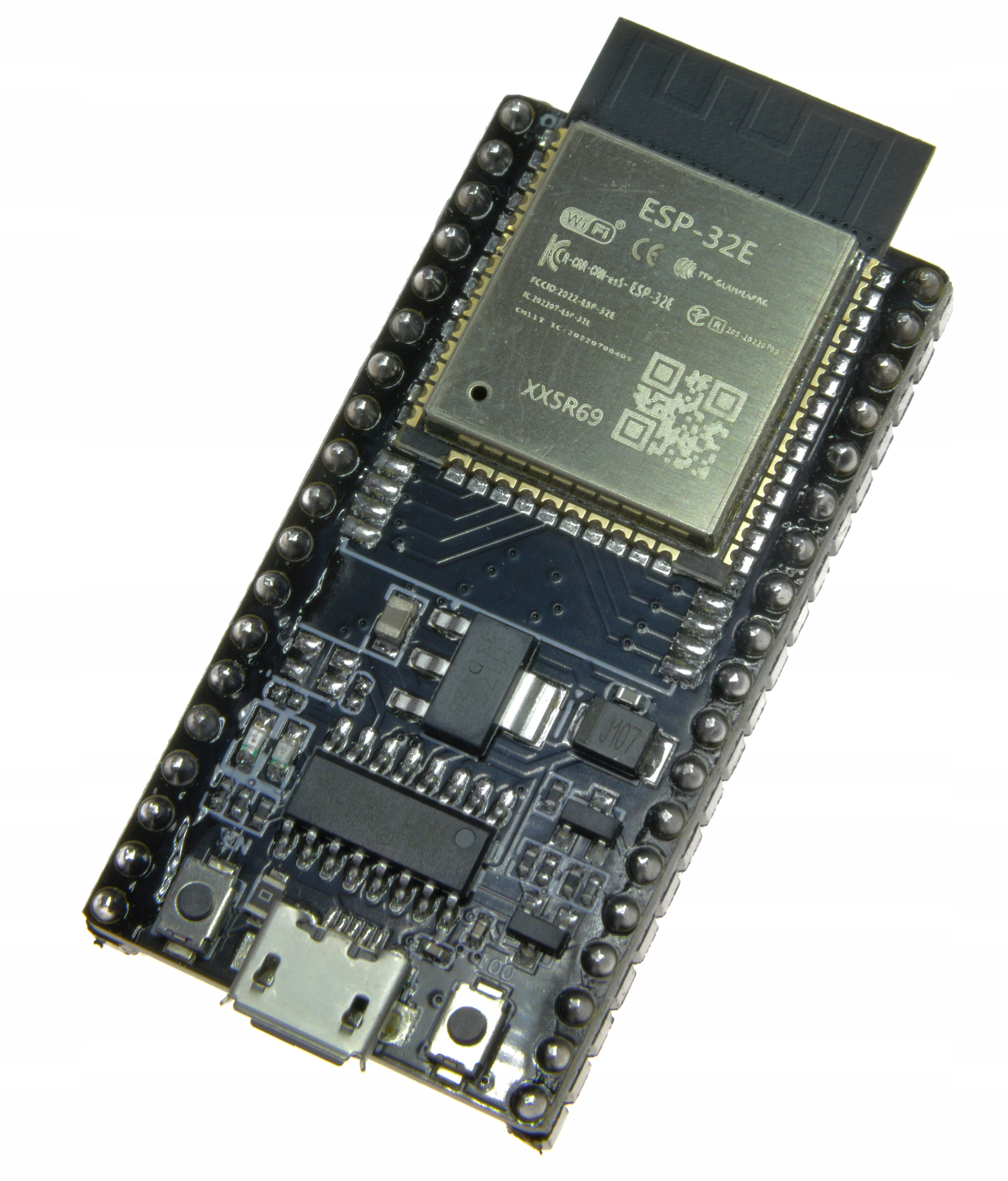

Płytka deweloperska ESP-32E

Płytka deweloperska oparta na module ESP32E to niezwykle wszechstronne narzędzie, które ułatwia prototypowanie i rozwój projektów IoT. Dzięki potężnemu mikrokontrolerowi ESP32, wyposażonemu w wbudowane Wi-Fi i Bluetooth, oferuje szerokie możliwości komunikacji bezprzewodowej. Kompaktowe rozmiary sprawiają, że doskonale sprawdzają się w końcowych projektach, gdzie przestrzeń jest ograniczona. Bogaty zestaw interfejsów I/O, w tym GPIO, ADC, DAC, UART, SPI, I2C i PWM, umożliwia realizację różnorodnych aplikacji. Jest idealna dla hobbystów, profesjonalistów oraz osób uczących się programowania, wspierając szybkie prototypowanie i zaawansowane projekty.

Główne Cechy:

• Mikrokontroler: ESP32E (dual-core, 240 MHz) z wbudowanym Wi-Fi i Bluetooth v4.2.
• Pamięć: 520 KB SRAM, 4 MB Flash.
• Zasilanie: Przez port USB (5V) lub piny zasilania (3.3V).
• Regulator napięcia: Wbudowany stabilizator 3.3V, który dostarcza napięcie do modułu ESP32E.
• Pobór prądu: Zależy od trybu pracy ESP32E (aktywny tryb pracy, uśpienie, itp.).
• GPIO: Około 30 pinów GPIO dostępnych na wyprowadzeniach płytki
• Interfejsy I/O: GPIO, ADC, DAC, UART, SPI, I2C, PWM, I2S.
• Konwerter USB-UART: CH340C – łatwe programowanie przez USB. Kompatybilny z większością systemów operacyjnych (Windows, macOS, Linux).
• Złącza: Piny GPIO, port Micro-USB
• Diody LED: Zasilanie i status pracy.
• Przyciski: Reset i Flash.

Oprogramowanie i narzędzia:

• Programowanie:

  Możliwość programowania w środowisku Arduino IDE, PlatformIO, Espressif IDF, MicroPython, czy innych narzędziach kompatybilnych z ESP32.

  Obsługa OTA (Over-the-Air) do aktualizacji oprogramowania przez Wi-Fi.

• Wsparcie dla FreeRTOS: Wbudowane wsparcie dla systemu czasu rzeczywistego FreeRTOS, co pozwala na tworzenie bardziej zaawansowanych aplikacji z obsługą wielu zadań.

Zastosowanie:

Płytka deweloperska z modułem ESP32E  jest idealna do:

• Projektów IoT, takich jak zdalne sterowanie, monitoring, automatyka domowa.
• Prototypowania urządzeń bezprzewodowych, które wymagają komunikacji Wi-Fi lub Bluetooth.
• Edukacji i nauki programowania mikrokontrolerów, zwłaszcza w kontekście sieci bezprzewodowych.
• Tworzenia aplikacji wykorzystujących integrację z chmurą, np. Amazon AWS, Google Cloud, Microsoft Azure.

Szczegółowa specyfikacja ESP32E

Procesor:

• CPU: Dual-core Xtensa® 32-bit LX6
• Częstotliwość taktowania: 160 MHz do 240 MHz
• Pamięć: 520 KB SRAM + 448 KB ROM

Wi-Fi:

• Standardy: IEEE 802.11 b/g/n
• Pasmo: 2.4 GHz
• Tryby pracy: STA (station), AP (access point), STA+AP, P2P
• Szyfrowanie: WEP, WPA/WPA2 personal, WPA/WPA2 enterprise, WPS

Bluetooth:

• Wersja: Bluetooth v4.2 BR/EDR i BLE
• Zasięg: Klasa 1, 2 i 3
• Obsługiwane profile: GATT, SPP, A2DP, AVRCP

Pamięć Flash:

• Wbudowana pamięć flash:  4 MB

Interfejsy:

• GPIO: 36 pinów, w tym wiele z funkcjami PWM, ADC, DAC, I2C, I2S, SPI, UART
• ADC: 18 kanałów ADC o rozdzielczości 12-bitowej
• DAC: 2 kanały DAC o rozdzielczości 8-bitowej
• SPI: 4 kontrolery SPI
• UART: 3 kontrolery UART
• I2C: 2 kontrolery I2C
• I2S: Obsługa audio
• PWM: Obsługa PWM dla kontroli silników i diod LED

Zasilanie:

• Napięcie zasilania: 2.7 V do 3.6 V
• Pobór prądu:

  Tryb uśpienia: ~10 µA

  Tryb pracy (Wi-Fi): 160-260 mA (zależnie od trybu pracy)

  Tryb pracy (Bluetooth): 40-150 mA (zależnie od trybu pracy)

Temperatura pracy:

• Zakres temperatur: -40°C do +85°C

Wbudowane funkcje:

• WDT: Watchdog Timer
• RTC: Real-Time Clock (Zegar czasu rzeczywistego)
• Moduł kryptograficzny: AES, SHA, RSA, ECC, RNG (Random Number Generator)

Inne cechy:

• Obsługa OTA (Over-the-Air) aktualizacji firmware’u
• Wsparcie dla systemu FreeRTOS
