IMZ Moduł PCF8574 I2C ekspander wyprowadzeń. Zwiększ ilość pinów w Arduino

Kolejność pracy z materiałami produktu:

1. Sprawdź model i parametry

   Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.

2. Zapoznaj się z instrukcją

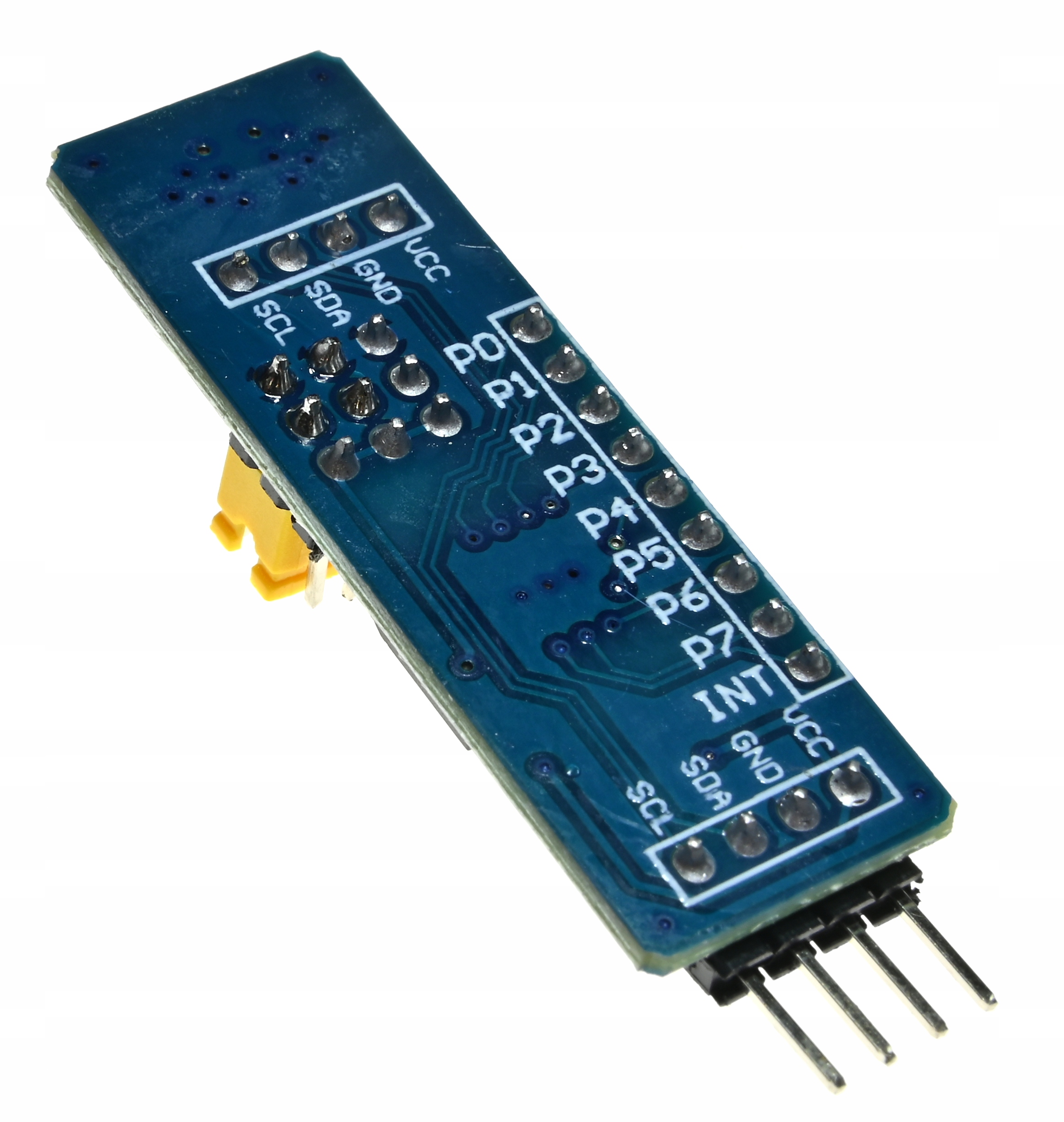

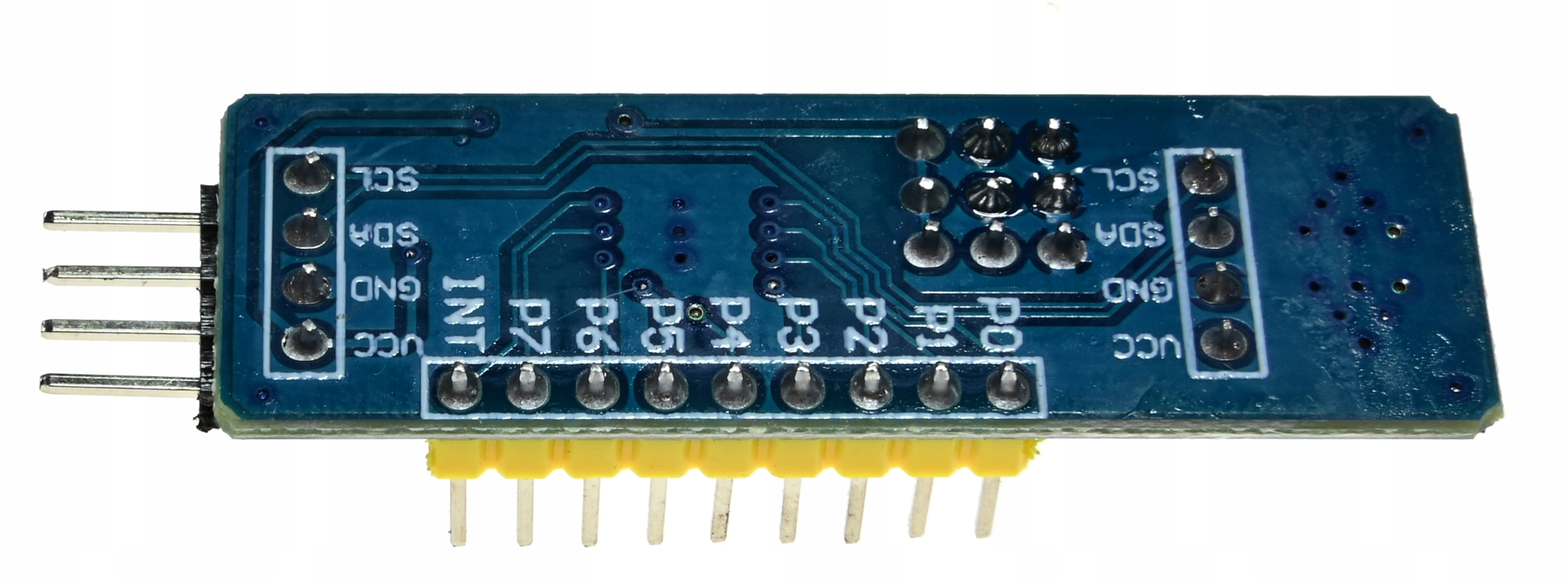

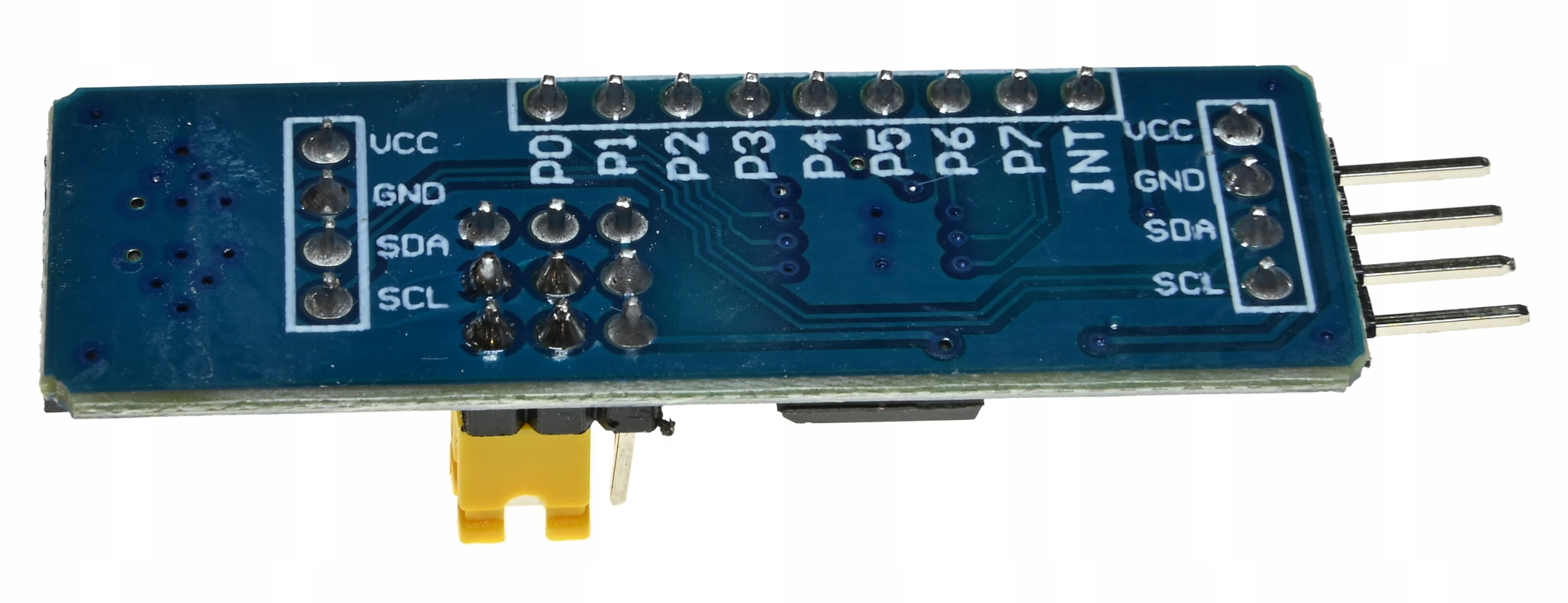

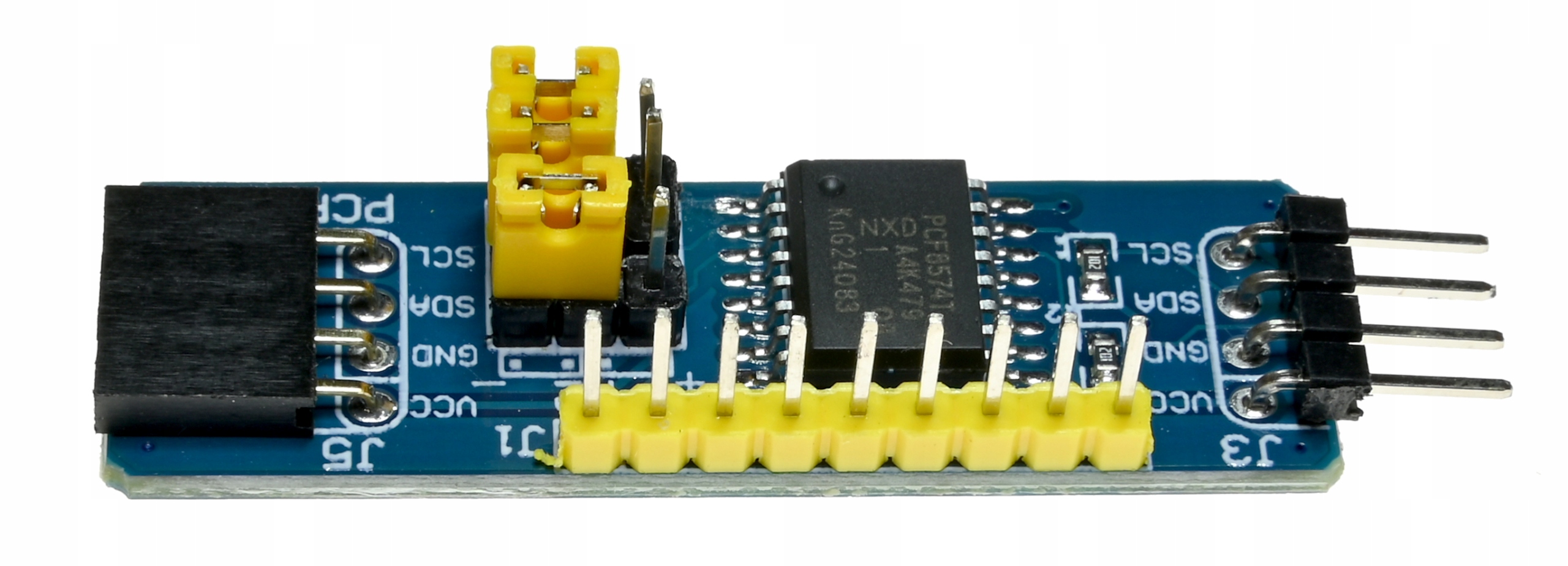

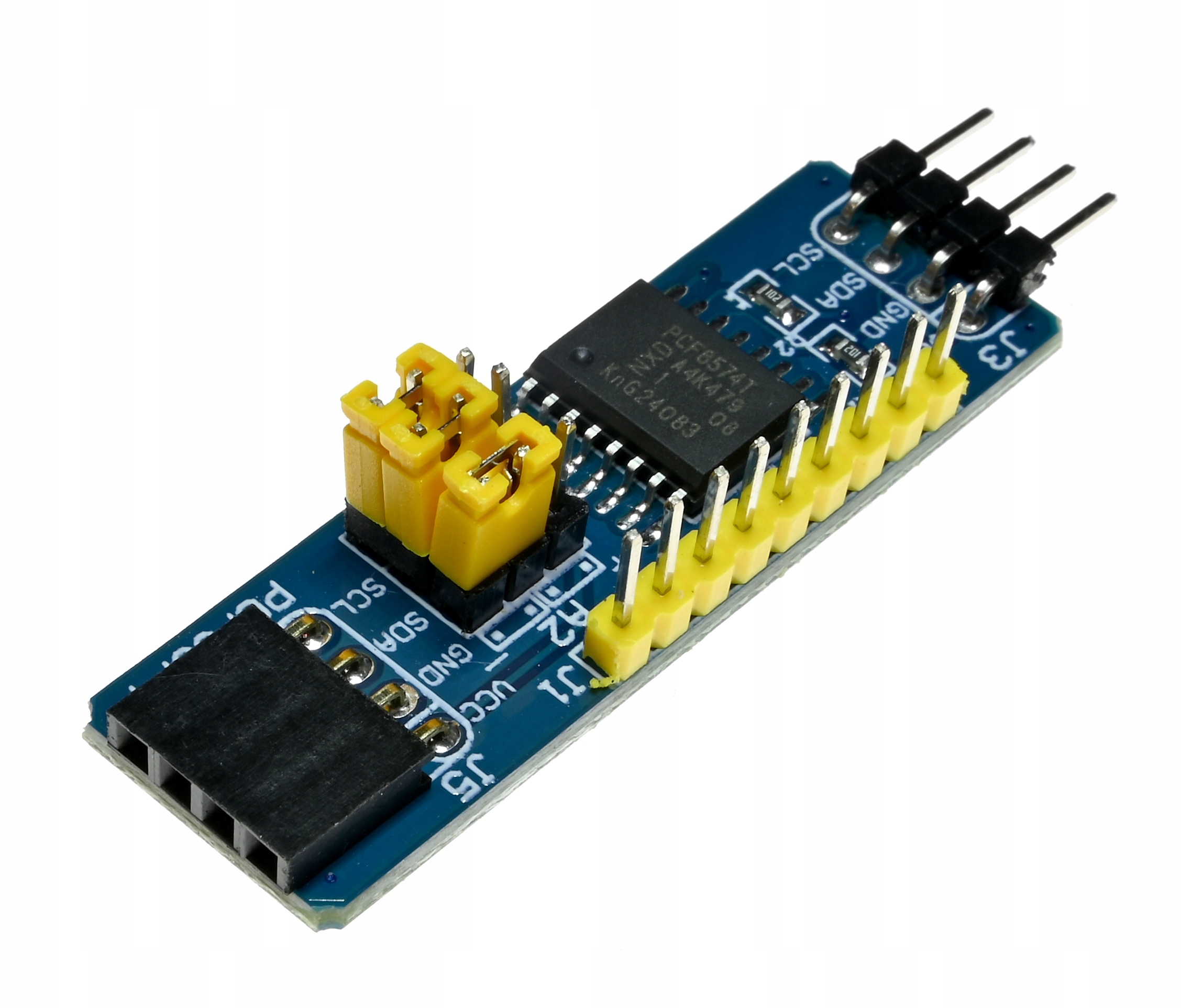

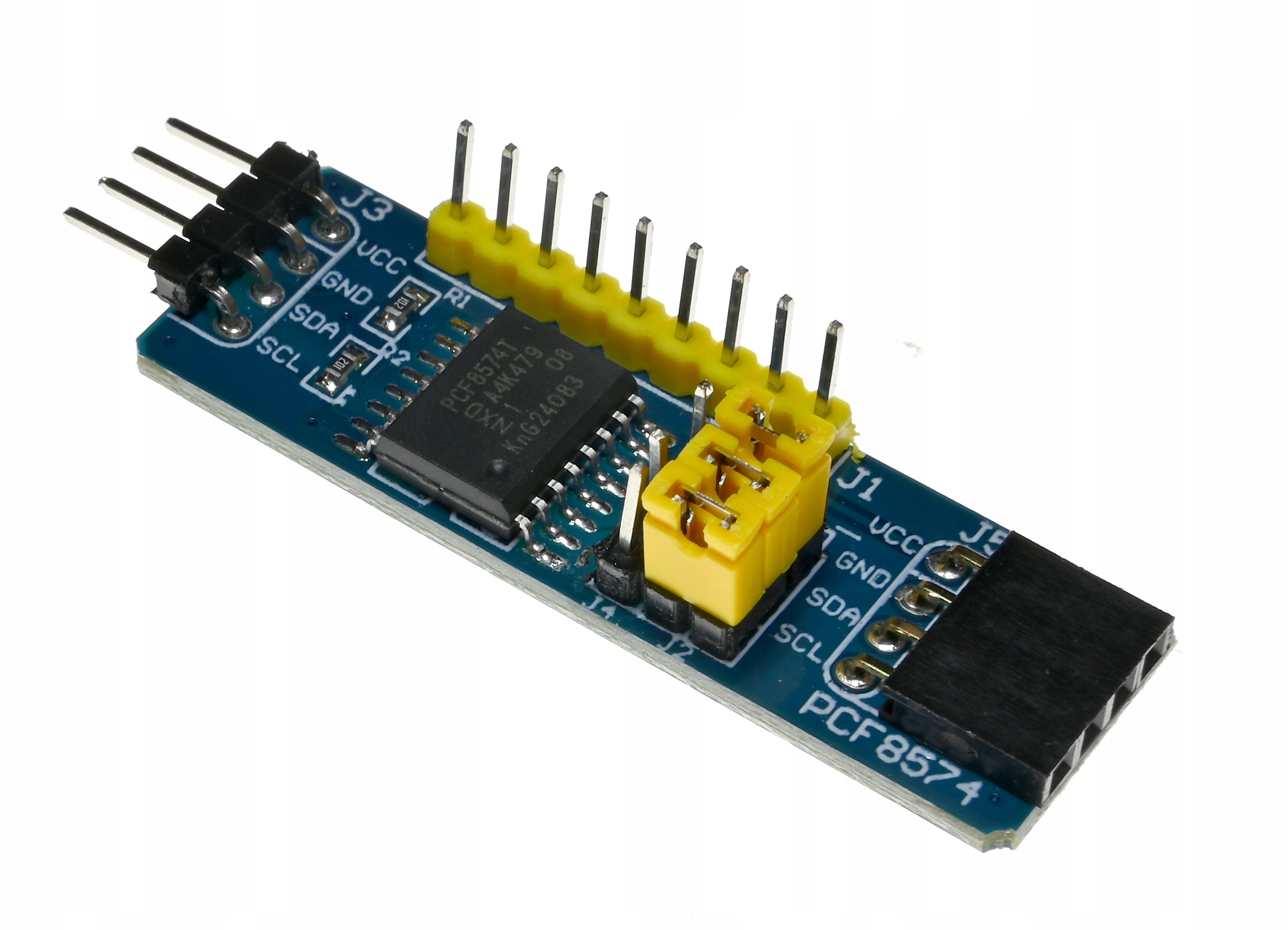

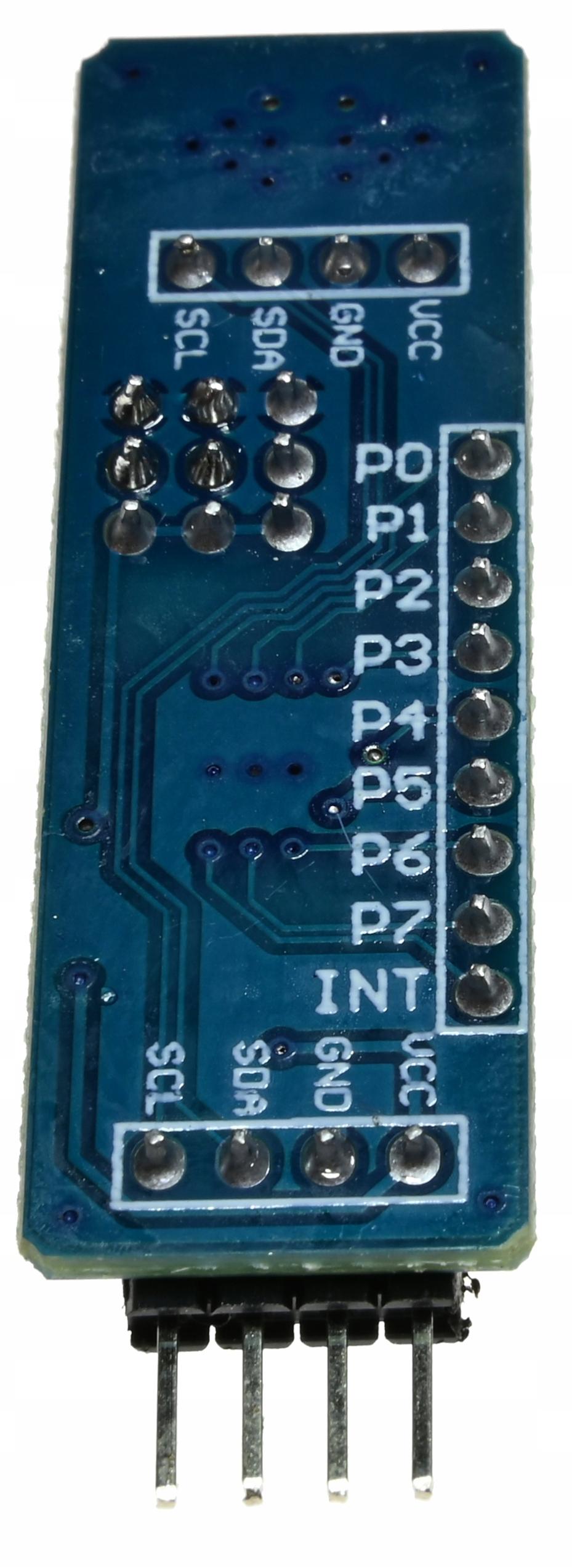

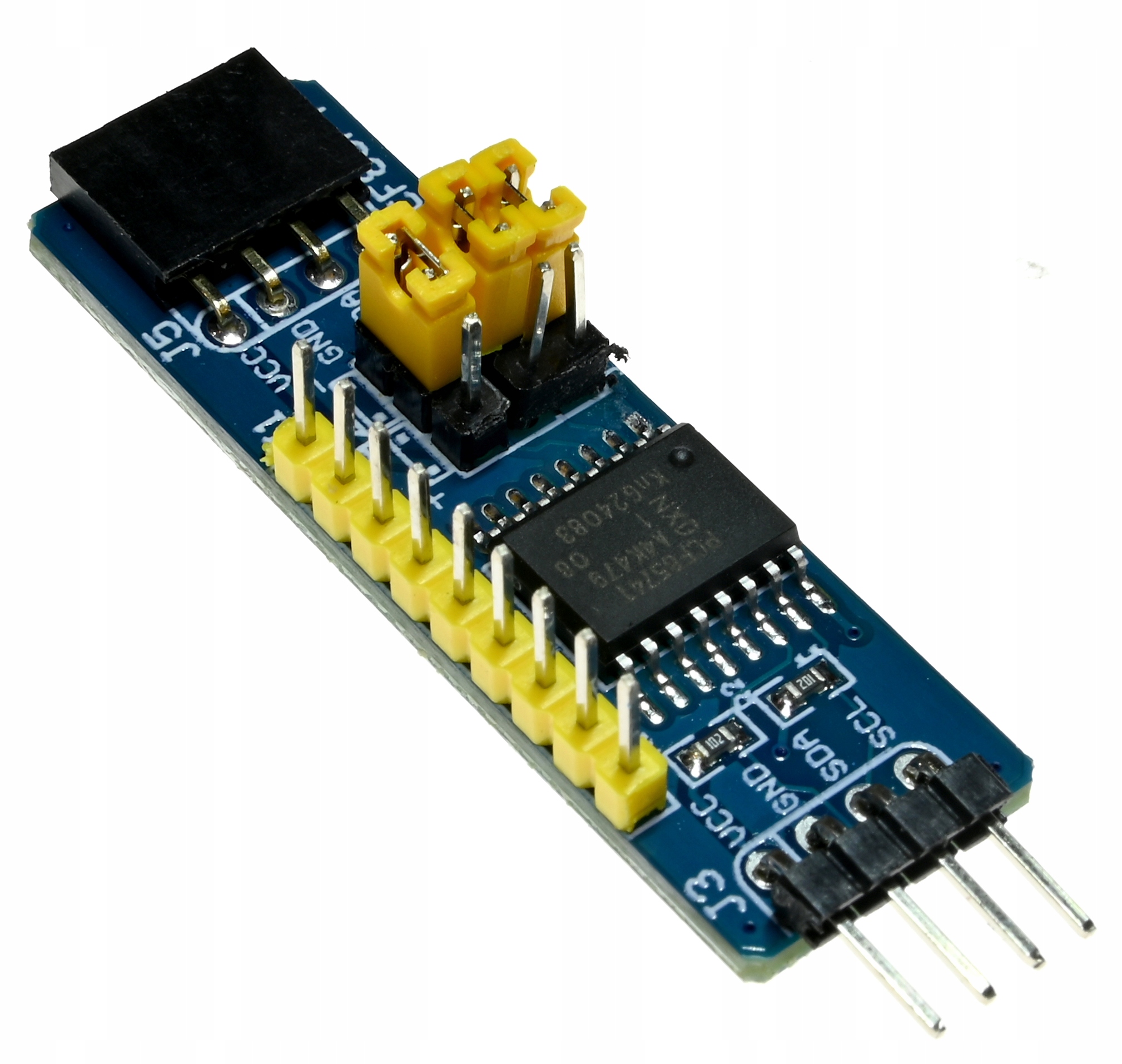

   1. Sprawdź oznaczenia pinów na module i ustaw zworki adresowe. Domyślny adres podany w specyfikacji to 0x20.
   2. Przy wyłączonym zasilaniu połącz VCC z odpowiednim źródłem napięcia stałego w zakresie 2,5–6 V, GND z masą, a SDA i SCL z liniami I2C płytki.
   3. Połącz masę modułu i mikrokontrolera. Upewnij się, że napięcie magistrali I2C jest odpowiednie dla wszystkich podłączonych urządzeń.
   4. W Arduino IDE wybierz płytkę i port, a następnie użyj wbudowanej biblioteki Wire. Dla Arduino UNO materiał źródłowy wskazuje A4 jako SDA i A5 jako SCL.
   5. Wgraj poniższy przykład. Zmienia on stan wszystkich ośmiu portów jako wyjść; przed podłączeniem obciążenia sprawdź jego wymagania prądowe i napięciowe.

   #include <Wire.h>  // Biblioteka Arduino do komunikacji I2C

   // Domyślny adres modułu podany w specyfikacji produktu.
   const byte adresPCF8574 = 0x20;

   void setup() {
     // Uruchomienie magistrali I2C.
     // W Arduino UNO linie SDA i SCL są odpowiednio na A4 i A5.
     Wire.begin();
   }

   void loop() {
     // W PCF8574 zapis bajtu ustawia stan portów P0–P7.
     // 0x00 ustawia wszystkie bity nisko.
     Wire.beginTransmission(adresPCF8574);
     Wire.write((byte)0x00);
     Wire.endTransmission();
     delay(500);

     // 0xFF ustawia wszystkie bity wysoko.
     Wire.beginTransmission(adresPCF8574);
     Wire.write((byte)0xFF);
     Wire.endTransmission();
     delay(500);
   }


   Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.

3. Rozpocznij pracę zgodnie z opisem

   Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.

   Zapytaj o uruchomienie →
