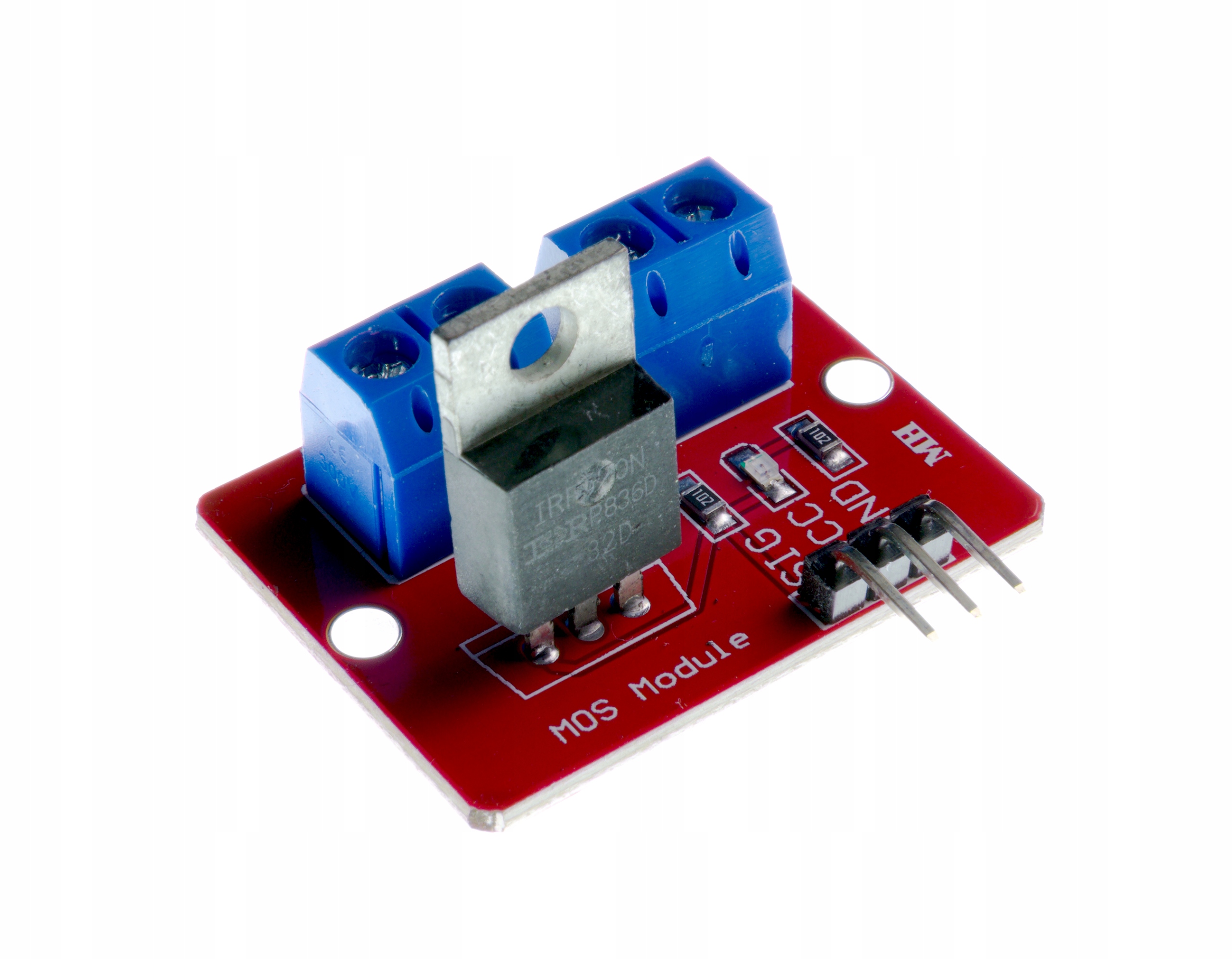

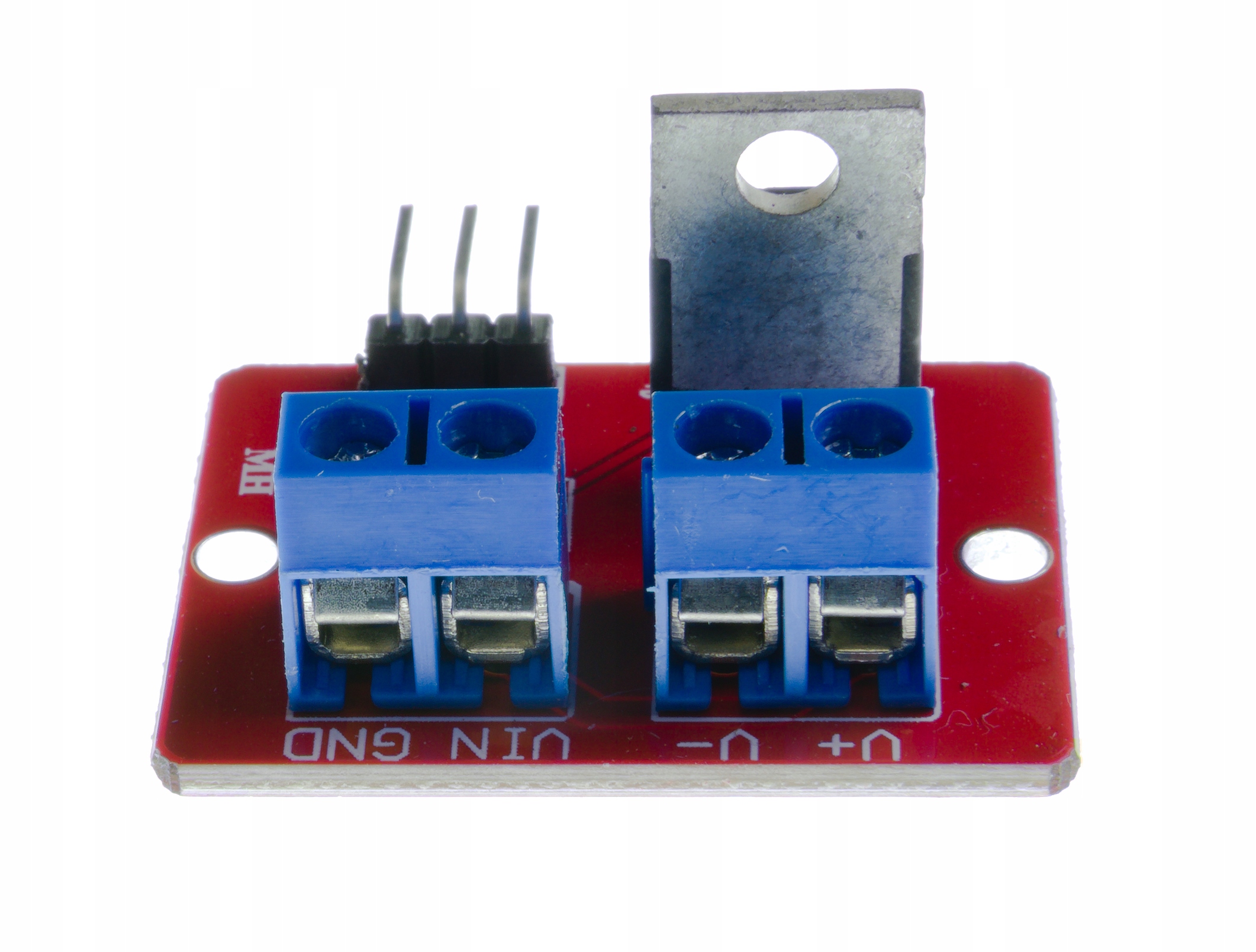

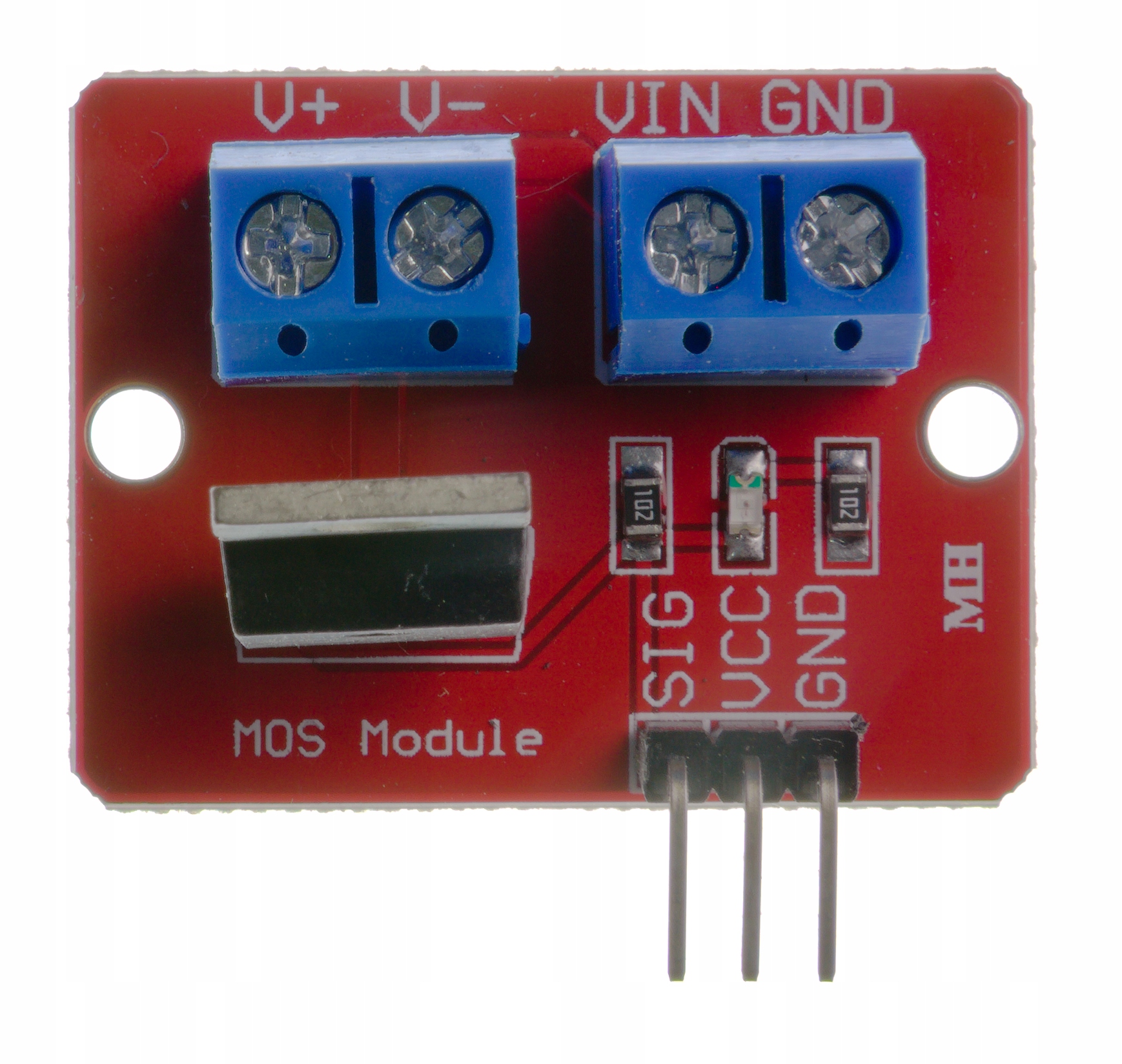

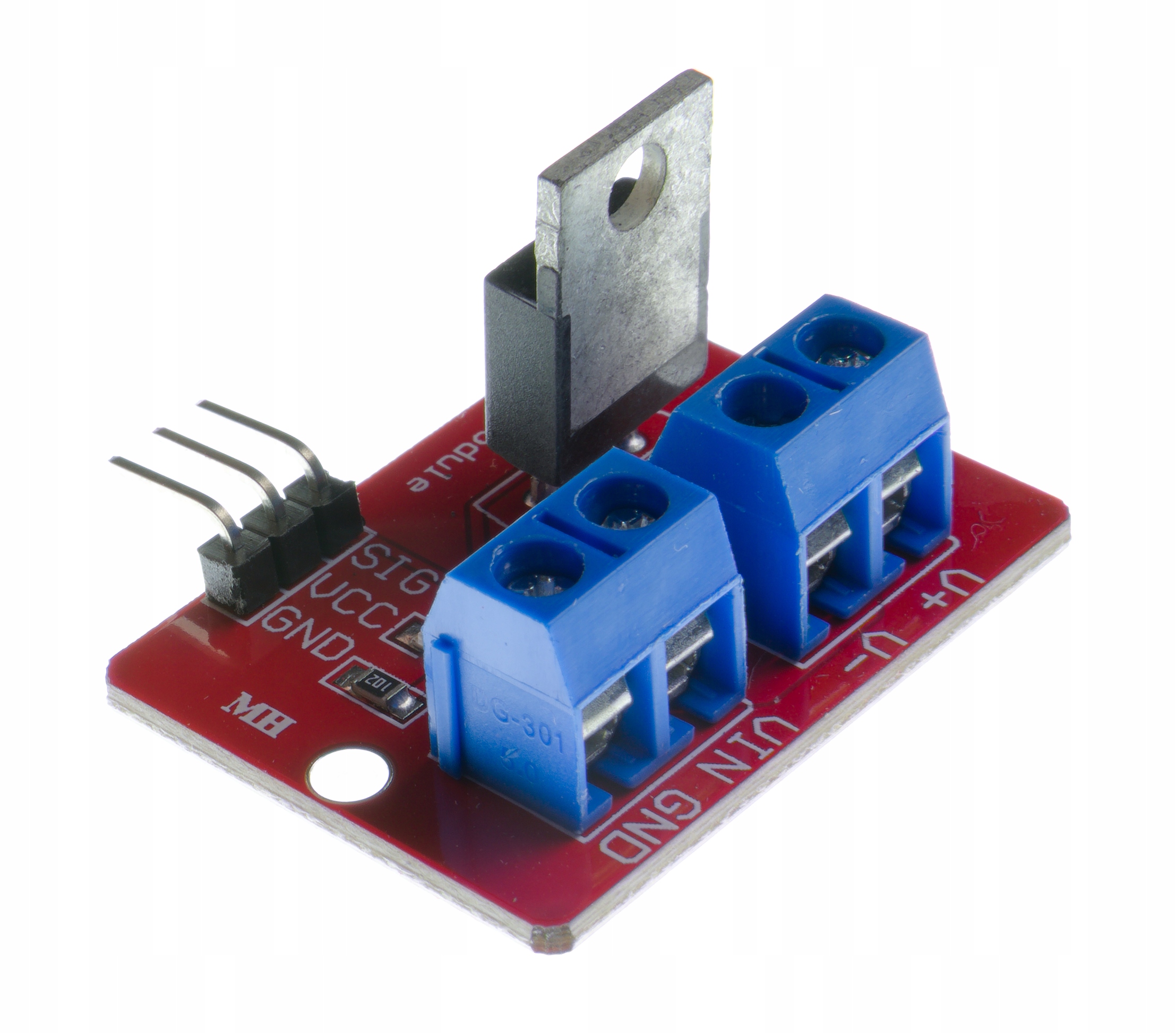

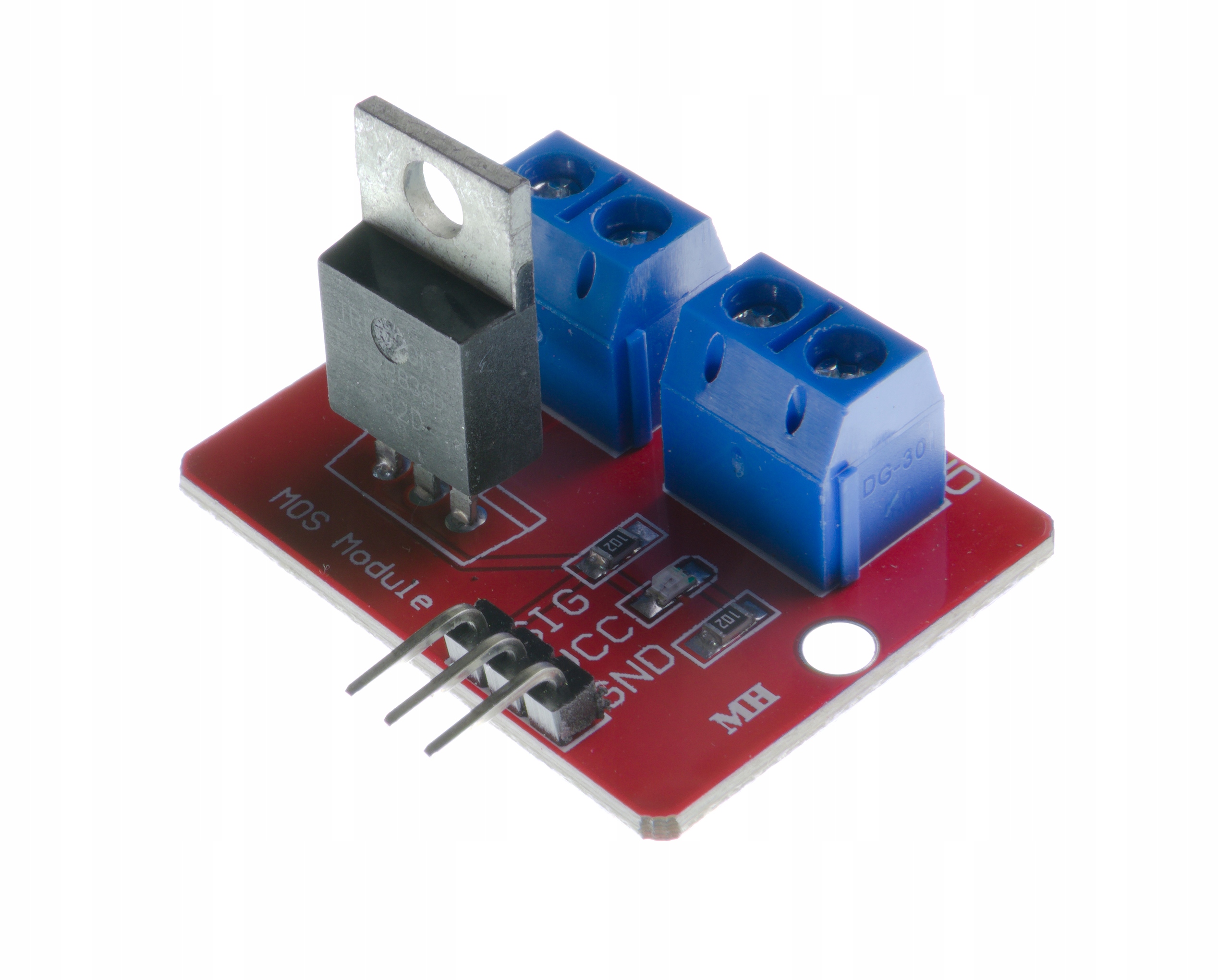

IMZ Moduł MOSFET IRF520 PWM zamiast przekaźnika dla ESP32 Arduino Raspberry
Moduł z tranzystorem MOSFET IRF520 pozwala sterować obciążeniami prądu stałego sygnałem PWM. Według materiału źródłowego obsługuje napięcie obciążenia do 24 V DC i sygnał sterujący 3,3–5 V.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
- regulacja jasności diod LED i taśm LED
- sterowanie silnikami prądu stałego i pompami
- regulacja mocy grzałek i innych elementów grzewczych prądu stałego
- projekty automatyki i IoT
02 Specyfikacja techniczna
- tranzystor: IRF520
- interfejs sterujący: cyfrowy PWM
- napięcie sterujące: 3,3–5 V
- maksymalne napięcie obciążenia: 24 V DC
- maksymalny prąd obciążenia: 5 A
- zalecany prąd bez radiatora: do 2 A
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
IMZ Moduł MOSFET IRF520 PWM zamiast przekaźnika dla ESP32 Arduino Raspberry
Model / symbol: P211
Moduł z tranzystorem MOSFET IRF520 pozwala sterować obciążeniami prądu stałego sygnałem PWM. Według materiału źródłowego obsługuje napięcie obciążenia do 24 V DC i sygnał sterujący 3,3–5 V.
Podłączenie
| Oznaczenie | Połączenie podane w źródle | |---|---| | VCC | 5 V | | GND | GND sterownika | | SIG | cyfrowe wyjście PWM sterownika | | V+ | zasilanie obciążenia, do 24 V DC | | V− | masa obciążenia |
Źródło nie opisuje szczegółowo połączenia obciążenia ani wewnętrznego toru prądowego modułu. Przed podłączeniem sprawdź oznaczenia na płytce.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
- Przed podłączeniem wyłącz zasilanie modułu, sterownika i obciążenia.
- Podłącz VCC modułu do 5 V, GND do masy sterownika, a SIG do cyfrowego wyjścia PWM.
- Podłącz zasilanie obciążenia do oznaczeń V+ i V− zgodnie z opisem na module. Materiał źródłowy nie wyjaśnia dokładnego toru połączenia samego obciążenia — przed uruchomieniem sprawdź oznaczenia i układ zacisków konkretnej płytki.
- Upewnij się, że obciążenie jest przeznaczone do zasilania DC, napięcie nie przekracza 24 V, a prąd mieści się w dopuszczalnych granicach. Bez radiatora źródło zaleca nie przekraczać 2 A.
- Po sprawdzeniu połączeń włącz zasilanie i steruj modułem sygnałem PWM. Przykładowy kod pominięto: źródło nie wskazuje konkretnej płytki, numeru pinu PWM ani konfiguracji wymaganej do przygotowania poprawnego programu.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
- regulacja jasności diod LED i taśm LED
- sterowanie silnikami prądu stałego i pompami
- regulacja mocy grzałek i innych elementów grzewczych prądu stałego
- projekty automatyki i IoT
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Jakim sygnałem steruje się modułem?
Według źródła moduł obsługuje cyfrowy sygnał PWM o poziomie 3,3–5 V.
Jakie jest maksymalne napięcie obciążenia?
Źródło podaje maksymalnie 24 V DC.
Jaki prąd obciążenia jest dopuszczalny?
Materiał podaje maksymalnie 5 A, ale zaleca do 2 A bez radiatora.
Czy moduł jest przeznaczony do obciążeń sieciowych AC?
Nie. Opis dotyczy obciążeń prądu stałego; nie podłączaj napięcia sieciowego.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
i Ważne informacje dotyczące bezpieczeństwa
Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.
Przeznaczenie produktu
- moduł do edukacyjnych i hobbystycznych projektów elektronicznych
- sterowanie obciążeniami DC sygnałem PWM
- prototypy automatyki i IoT
- Podłączaj moduł przy wyłączonym zasilaniu i używaj go wyłącznie w układach niskonapięciowych prądu stałego.
- Nie przekraczaj podanego maksymalnego napięcia obciążenia 24 V DC.
- Zapewnij odpowiednie chłodzenie; materiał źródłowy zaleca ograniczenie prądu do 2 A bez radiatora.
- Dobierz przewody i zasilacz do poboru prądu obciążenia.
- Zabezpiecz układ przed przypadkowym zwarciem i dotykiem odsłoniętych przewodów.
- Przed zasileniem sprawdź polaryzację oraz oznaczenia zacisków na konkretnej płytce.
Na co zwrócić uwagę
- Nie podłączaj obciążenia o napięciu wyższym niż 24 V DC.
- Nie traktuj 5 A jako zalecanego prądu ciągłego bez uwzględnienia chłodzenia; źródło zaleca maksymalnie 2 A bez radiatora.
- Nie podłączaj napięcia sieciowego AC — moduł opisano do obciążeń DC.
- Nie uruchamiaj układu z niezweryfikowanym połączeniem zacisków obciążenia.
- Przy silnikach i pompach mogą występować przepięcia indukcyjne; źródło nie potwierdza obecności zabezpieczeń, dlatego przed użyciem sprawdź wymagane zabezpieczenie obciążenia.
