IMZ Moduł MAX471 Czujnik Pomiaru Napięcia i Prądu DC
Moduł MAX471 służy do pomiaru napięcia DC w zakresie 0–26 V oraz prądu DC do 3 A. Udostępnia proporcjonalne sygnały analogowe na wyjściach VT i AT, w zakresie 0–5 V.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
- monitorowanie napięcia i prądu w projektach elektronicznych DIY
- pomiar poboru prądu przez baterie i akumulatory
- obserwacja parametrów obwodu z panelem fotowoltaicznym
- kontrola prądu silników i napędów
- odczyt analogowy w projektach automatyki i IoT
02 Specyfikacja techniczna
- typ pomiaru: napięcie i prąd stały (DC)
- zakres pomiaru napięcia: 0–26 V DC
- zakres pomiaru prądu: 0–3 A DC
- deklarowana dokładność: ±1%
- wyjścia analogowe: VT – sygnał napięcia, AT – sygnał prądu
- zakres wyjściowy: 0–5 V
- straty mocy: < 0,2 W przy nominalnym obciążeniu (według materiału źródłowego; warunki nieokreślone)
- wymiary modułu: 32 × 17 mm
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
IMZ Moduł MAX471 Czujnik Pomiaru Napięcia i Prądu DC
Model / symbol: P239
Moduł MAX471 służy do pomiaru napięcia DC w zakresie 0–26 V oraz prądu DC do 3 A. Udostępnia proporcjonalne sygnały analogowe na wyjściach VT i AT, w zakresie 0–5 V.
Podłączenie
Zgodnie z materiałem źródłowym:

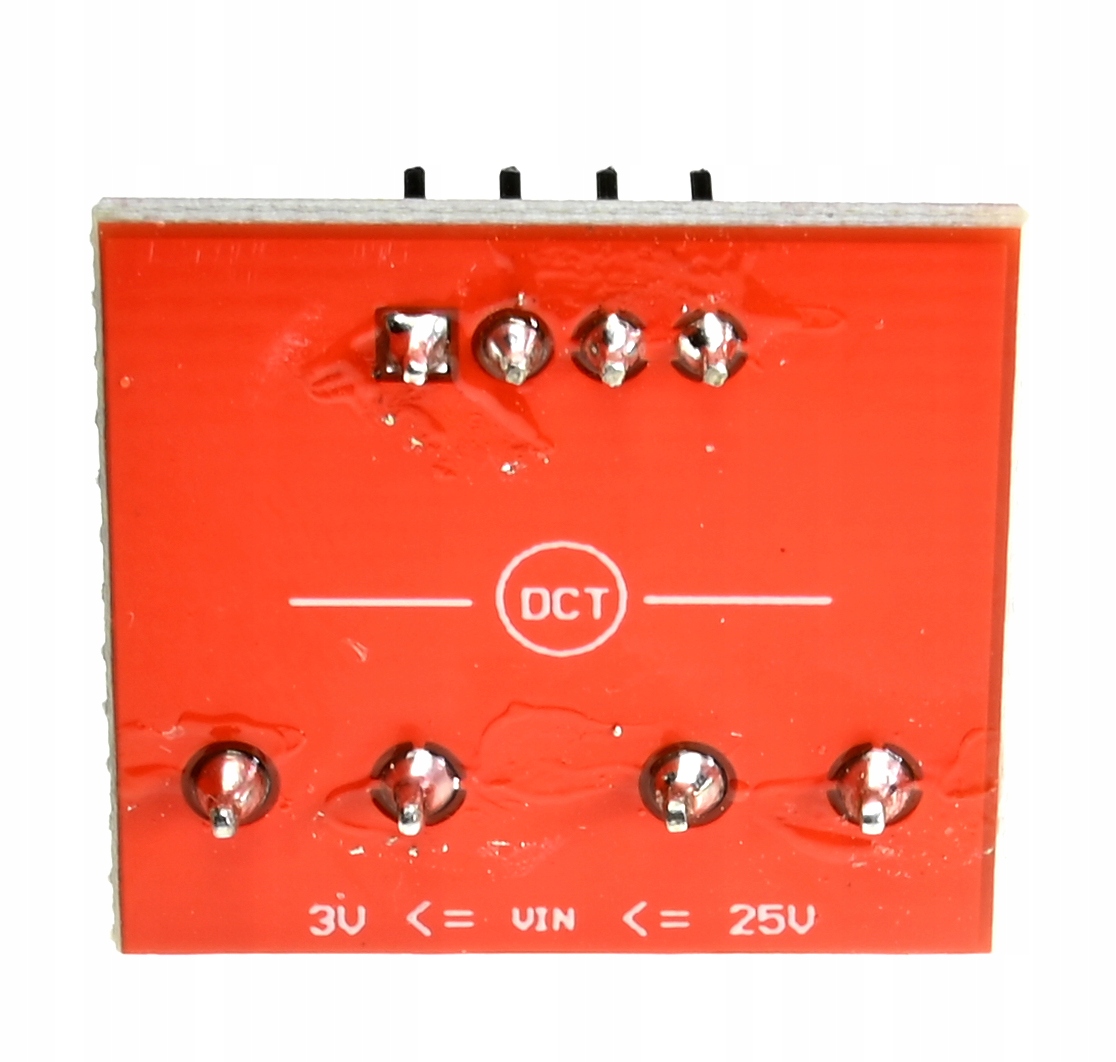

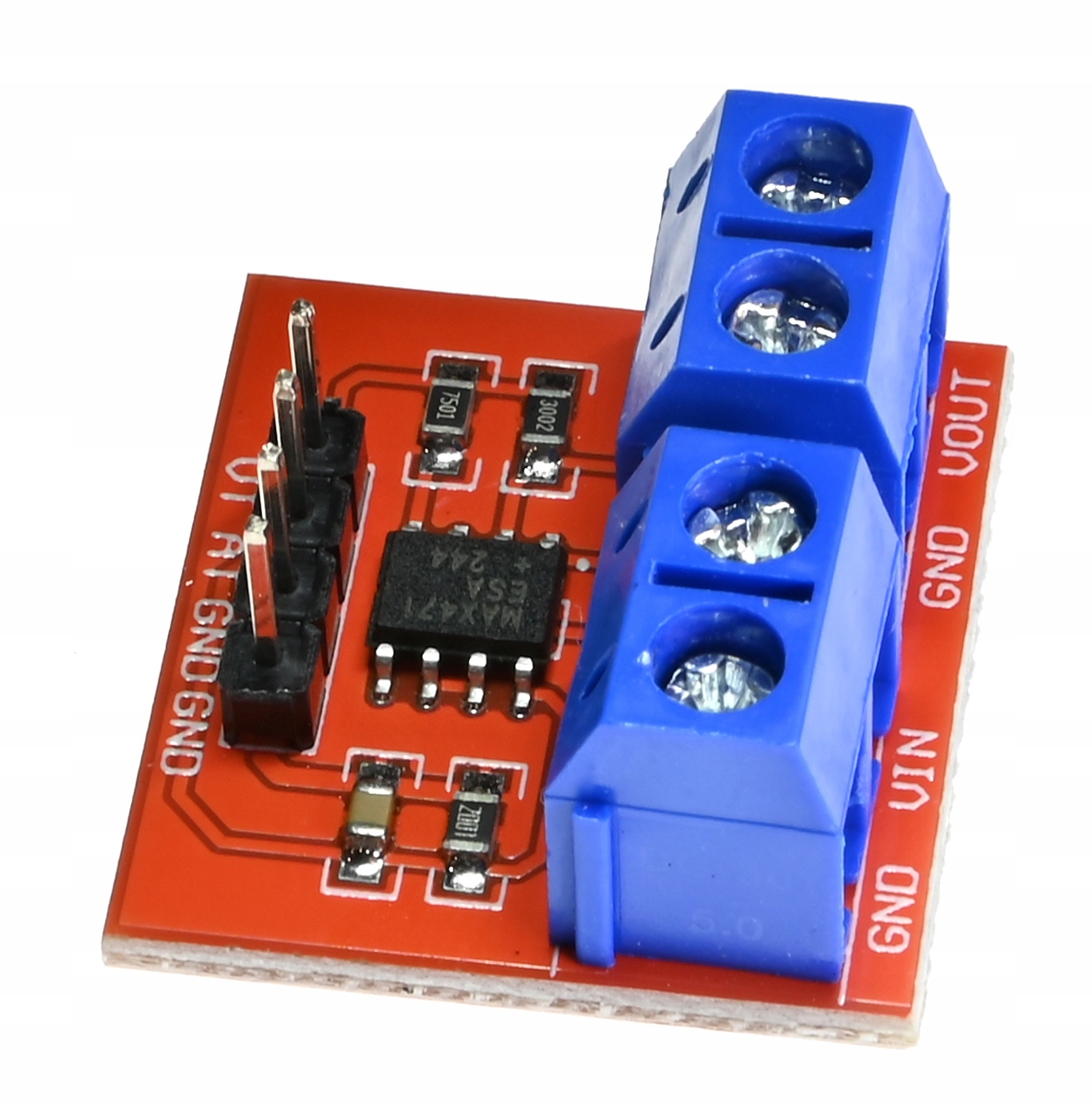

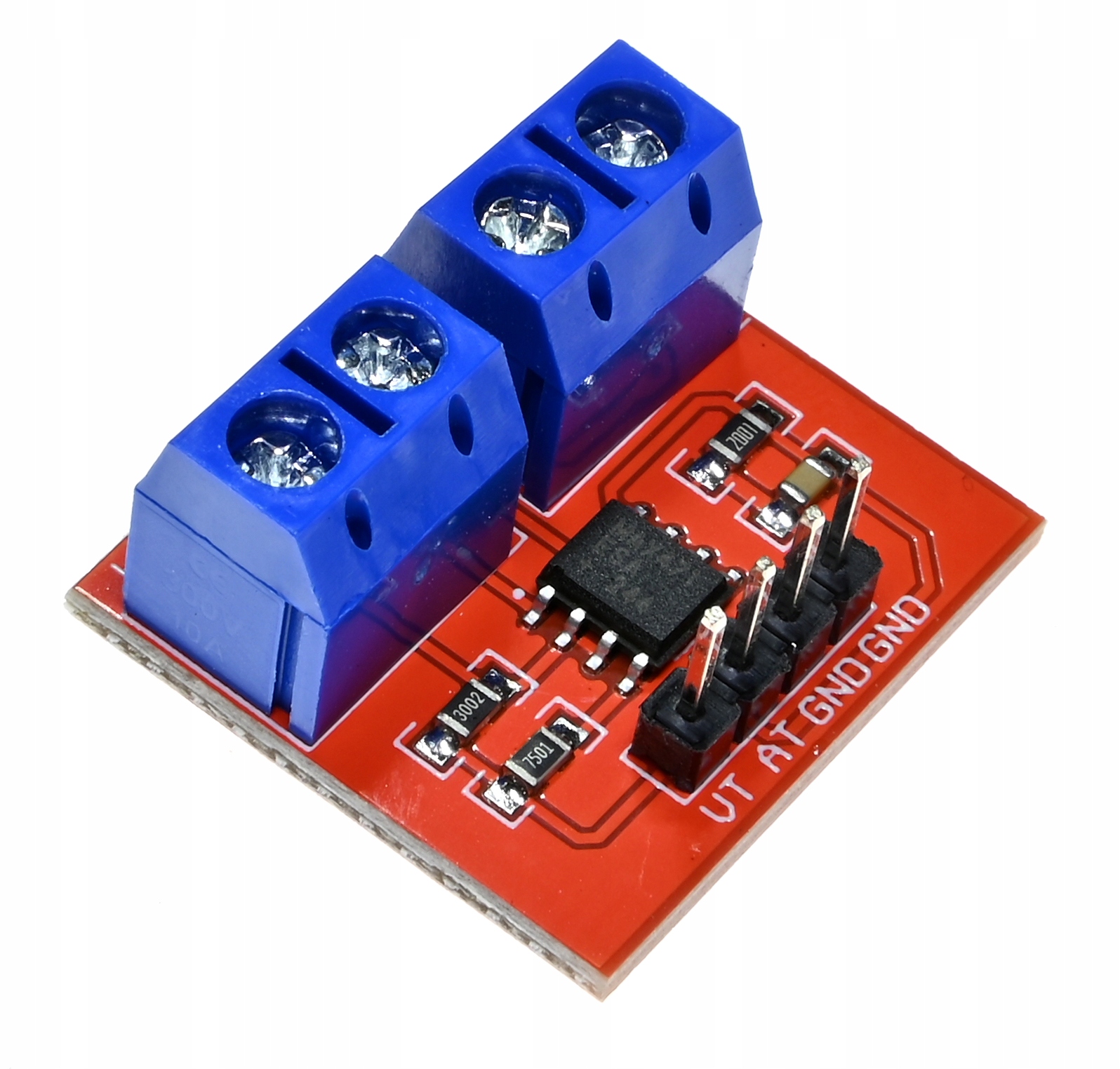

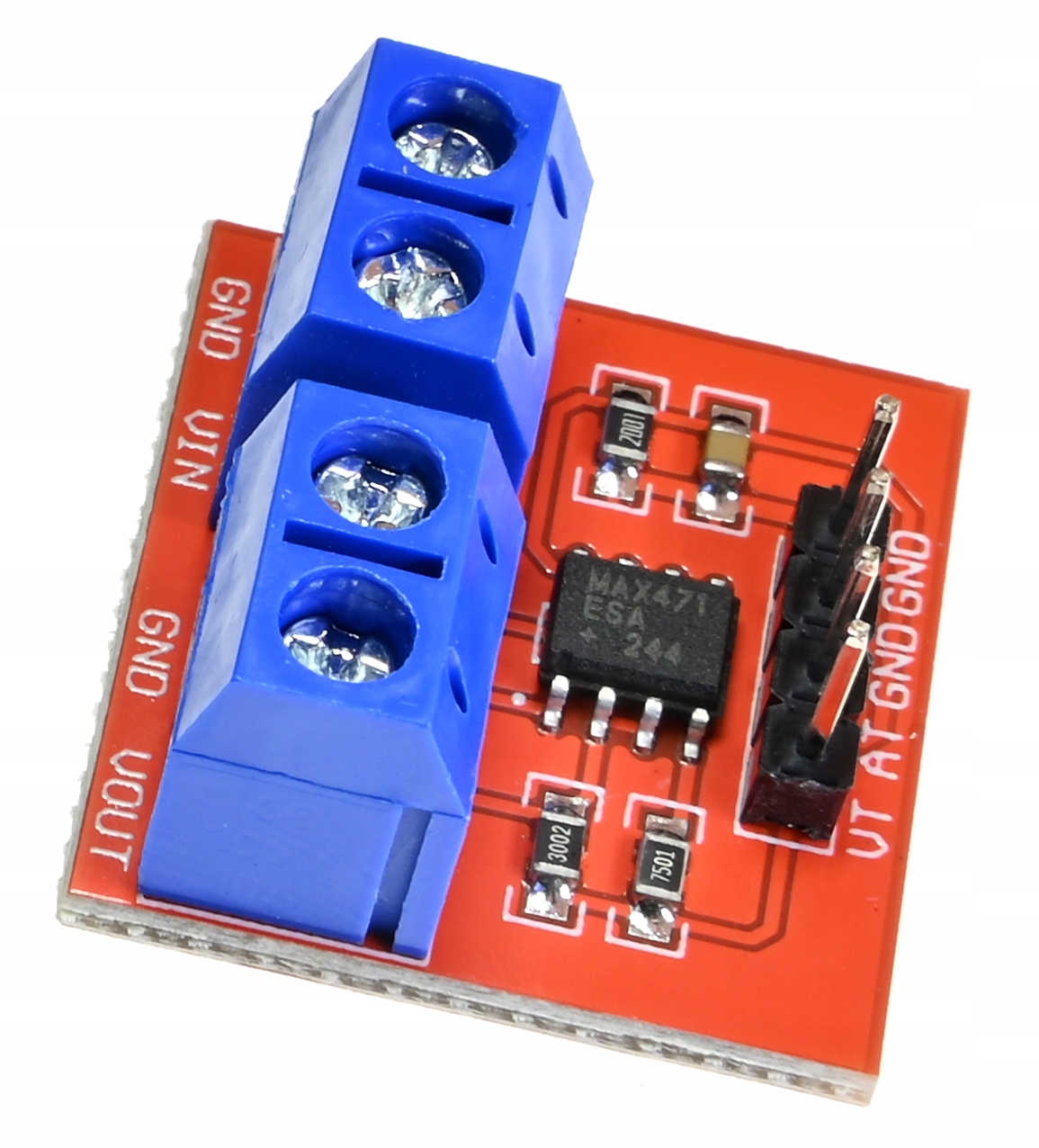

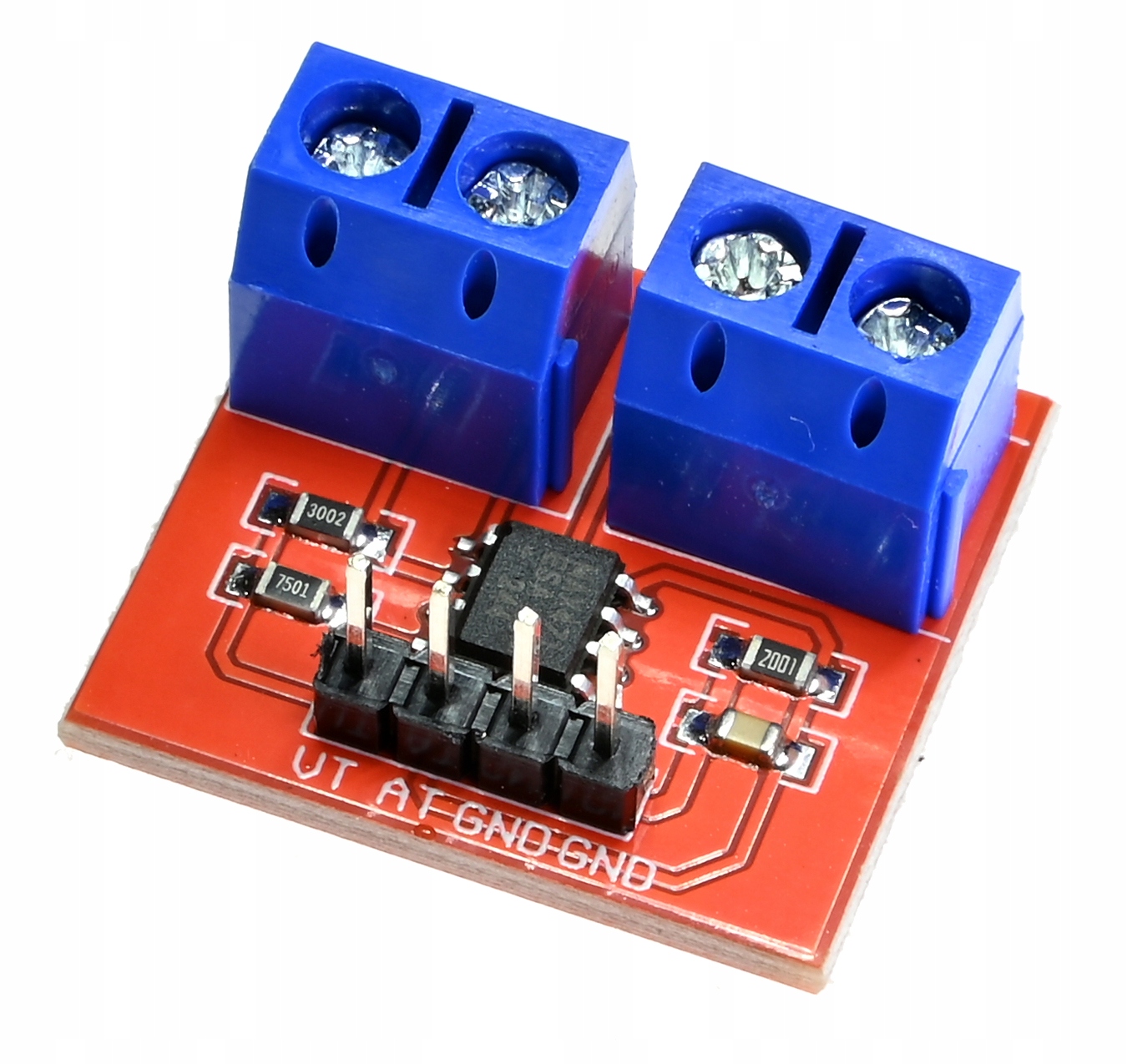

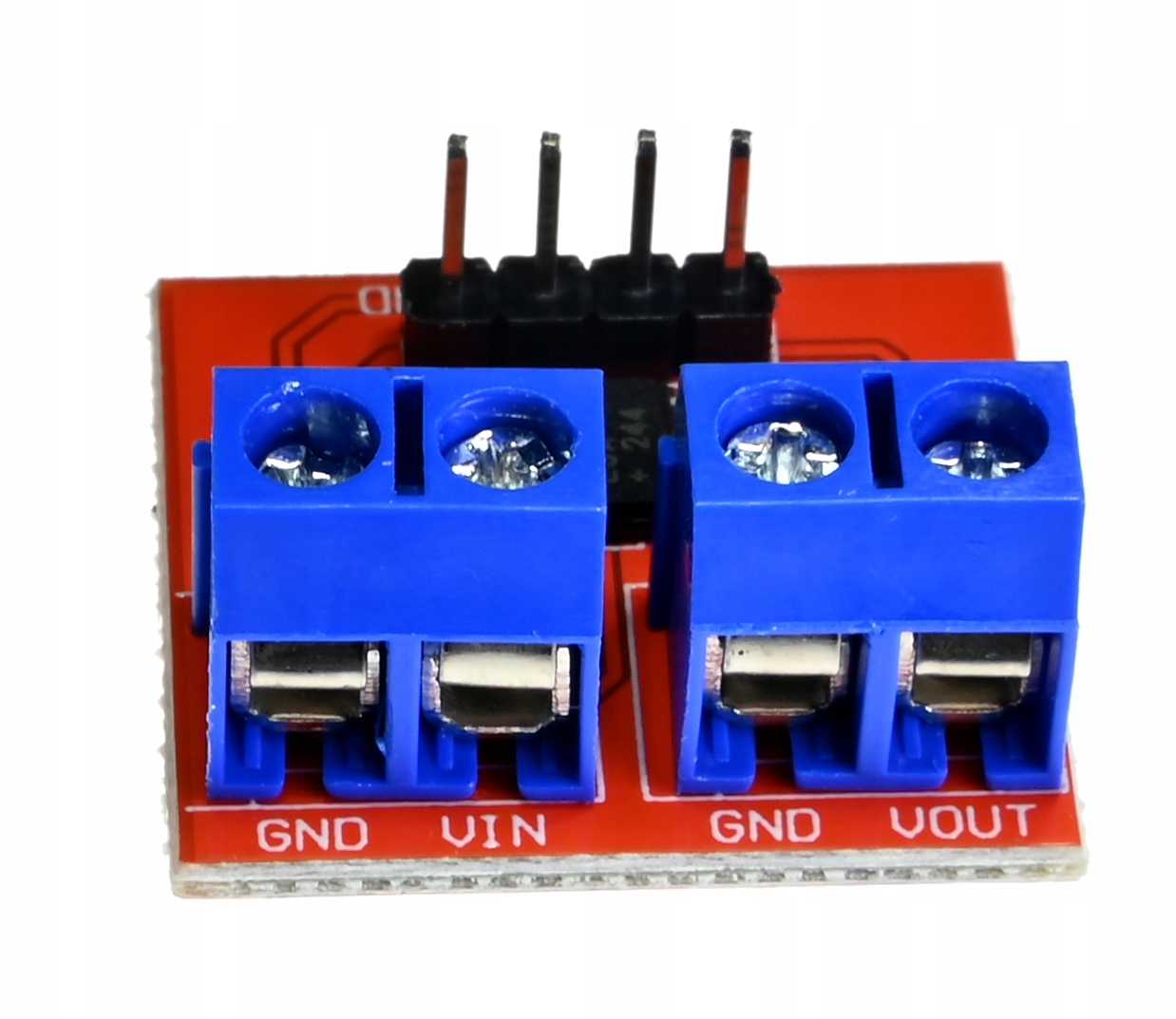

| Punkt modułu | Połączenie lub funkcja | |---|---| | VT | Wejście analogowe odczytujące sygnał proporcjonalny do mierzonego napięcia | | AT | Wejście analogowe odczytujące sygnał proporcjonalny do mierzonego prądu | | GND (goldpin) | Masa układu pomiarowego | | VIN (zacisk śrubowy) | Wejście prądu; źródło badanego obwodu | | VOUT (zacisk śrubowy) | Wyjście prądu do dalszej części badanego obwodu | | GND (zacisk śrubowy) | Zacisk masy wskazany w materiale źródłowym |
Pomiar prądu wymaga włączenia modułu szeregowo między VIN i VOUT. Sygnały VT i AT mają według materiału zakres 0–5 V. Opis nie podaje kompletnego schematu połączenia pomiaru napięcia ani szczegółowego przypisania wszystkich zacisków GND — należy zweryfikować oznaczenia na płytce przed podłączeniem.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
- Przed podłączeniem odłącz zasilanie badanego obwodu.
- Włącz moduł szeregowo w badany obwód prądowy: VIN to wejście prądu, a VOUT to wyjście prądu.
- Podłącz masę układu pomiarowego do pinu GND modułu.
- Podłącz VT do wejścia analogowego przeznaczonego do odczytu napięcia, a AT do wejścia analogowego przeznaczonego do odczytu prądu.
- Sprawdź, czy napięcie sygnałów analogowych 0–5 V nie przekracza dopuszczalnego zakresu wejściowego używanego mikrokontrolera lub przetwornika ADC. W razie potrzeby zastosuj odpowiedni układ dopasowujący poziom.
- Nie przekraczaj zakresów pomiarowych 26 V DC i 3 A DC. Materiał nie podaje współczynników przeliczeniowych ani procedury kalibracji, dlatego do wyznaczania wartości fizycznych potrzebne są dodatkowe dane dla konkretnego modułu.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
- monitorowanie napięcia i prądu w projektach elektronicznych DIY
- pomiar poboru prądu przez baterie i akumulatory
- obserwacja parametrów obwodu z panelem fotowoltaicznym
- kontrola prądu silników i napędów
- odczyt analogowy w projektach automatyki i IoT
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Jakie wartości może mierzyć moduł?
Według materiału źródłowego mierzy napięcie DC w zakresie 0–26 V oraz prąd DC w zakresie 0–3 A.
Do czego służą wyjścia VT i AT?
VT udostępnia sygnał proporcjonalny do mierzonego napięcia, a AT — do mierzonego prądu. Podany zakres wyjściowy wynosi 0–5 V.
Jak podłączyć moduł do pomiaru prądu?
Moduł należy włączyć szeregowo w obwód między zaciskami VIN i VOUT.
Czy można podłączyć sygnał bezpośrednio do ESP32?
Nie należy tego robić bez sprawdzenia dopuszczalnego napięcia wejścia. Moduł może podawać sygnał do 5 V, co może przekraczać zakres wejść ADC pracujących z poziomem 3,3 V.
Czy Raspberry Pi odczyta sygnał analogowy bez dodatkowego układu?
Nie bezpośrednio — standardowe Raspberry Pi nie ma wejścia analogowego. Do odczytu potrzebny jest zewnętrzny przetwornik ADC.
Czy wiadomo, jakie zasilanie wymaga sam moduł?
Nie. Materiał podaje zakres pomiaru, ale nie określa osobnego napięcia ani sposobu zasilania modułu.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
i Ważne informacje dotyczące bezpieczeństwa
Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.
Przeznaczenie produktu
- edukacyjne i hobbystyczne projekty elektroniki niskonapięciowej
- pomiary i monitorowanie parametrów obwodów DC w granicach określonych zakresów
- prototypy z mikrokontrolerami lub zewnętrznym przetwornikiem ADC
- Przed montażem odłącz zasilanie badanego obwodu.
- Pracuj wyłącznie w granicach podanych zakresów: do 26 V DC dla pomiaru napięcia i do 3 A DC dla pomiaru prądu.
- Upewnij się, że napięcie sygnału VT/AT jest dopuszczalne dla podłączonego wejścia analogowego.
- Montuj moduł w sposób ograniczający możliwość zwarcia, przypadkowego dotknięcia przewodów i poluzowania połączeń.
- Używaj modułu w suchym środowisku; chroń go przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
- W razie zauważenia nadmiernego nagrzewania, uszkodzenia płytki lub niestabilnej pracy odłącz obwód i sprawdź połączenia.
Na co zwrócić uwagę
- Nie przekraczaj zakresu pomiaru 26 V DC ani 3 A DC.
- Nie podłączaj wyjść 0–5 V bezpośrednio do wejścia, które nie toleruje takiego napięcia; dotyczy to w szczególności wejść ADC pracujących z poziomem 3,3 V, jeśli nie potwierdzono ich tolerancji.
- Nie włączaj modułu równolegle w torze prądowym — pomiar prądu wymaga połączenia szeregowego między VIN i VOUT.
- Nie zmieniaj połączeń przy zasilonym obwodzie.
- Nie zakładaj, że zakres pomiarowy jest równocześnie zakresem napięcia zasilania modułu; osobne wymagania zasilania nie zostały podane.
Ograniczenia zastosowania
- zastosowania medyczne i podtrzymujące funkcje życiowe
- systemy bezpieczeństwa, w których awaria pomiaru może spowodować zagrożenie dla ludzi lub mienia
- pomiary napięć lub prądów przekraczających podane zakresy
- instalacje sieciowe i obwody wysokiego napięcia
