IMZ Moduł przekaźnika WiFi ESP8266 230V 10A ESP-01S

P247

IMZ Moduł przekaźnika WiFi ESP8266 230V 10A ESP-01S

Jednokanałowy moduł przekaźnika z gniazdem dla ESP8266 ESP-01S umożliwia bezprzewodowe sterowanie obciążeniami. Wymaga zasilania 5 V DC, a podane parametry styków przekaźnika wynoszą maksymalnie 10 A przy 250 V AC lub 30 V DC.

Instrukcja HTML i podłączenie ↓

Szybki dostęp / QR ↗

01 Opis produktu

Opis nie został jeszcze uzupełniony.

Zastosowanie

  • zdalne sterowanie oświetleniem i innymi obciążeniami elektrycznymi
  • projekty automatyki domowej i IoT
  • sterowanie systemem nawadniania
  • eksperymenty z modułem ESP8266 ESP-01S
  • integracja z rozwiązaniami wykorzystującymi Wi-Fi, MQTT lub Node-RED
02 Specyfikacja techniczna
  • układ Wi-Fi: ESP8266 ESP-01S
  • pasmo Wi-Fi: 2,4 GHz
  • liczba kanałów przekaźnika: 1
  • maksymalne parametry styków: 10 A / 250 V AC lub 10 A / 30 V DC
  • zasilanie: 5 V DC
  • wymiary: 36 × 25 mm

Parametry nie zostały jeszcze uzupełnione.

03 Instrukcja HTML / szybki start
QUICK START / SKRÓCONA INSTRUKCJA

Szybki start

IMZ Moduł przekaźnika WiFi ESP8266 230V 10A ESP-01S

Model / symbol: P247

Jednokanałowy moduł przekaźnika z gniazdem dla ESP8266 ESP-01S umożliwia bezprzewodowe sterowanie obciążeniami. Wymaga zasilania 5 V DC, a podane parametry styków przekaźnika wynoszą maksymalnie 10 A przy 250 V AC lub 30 V DC.

Podłączenie

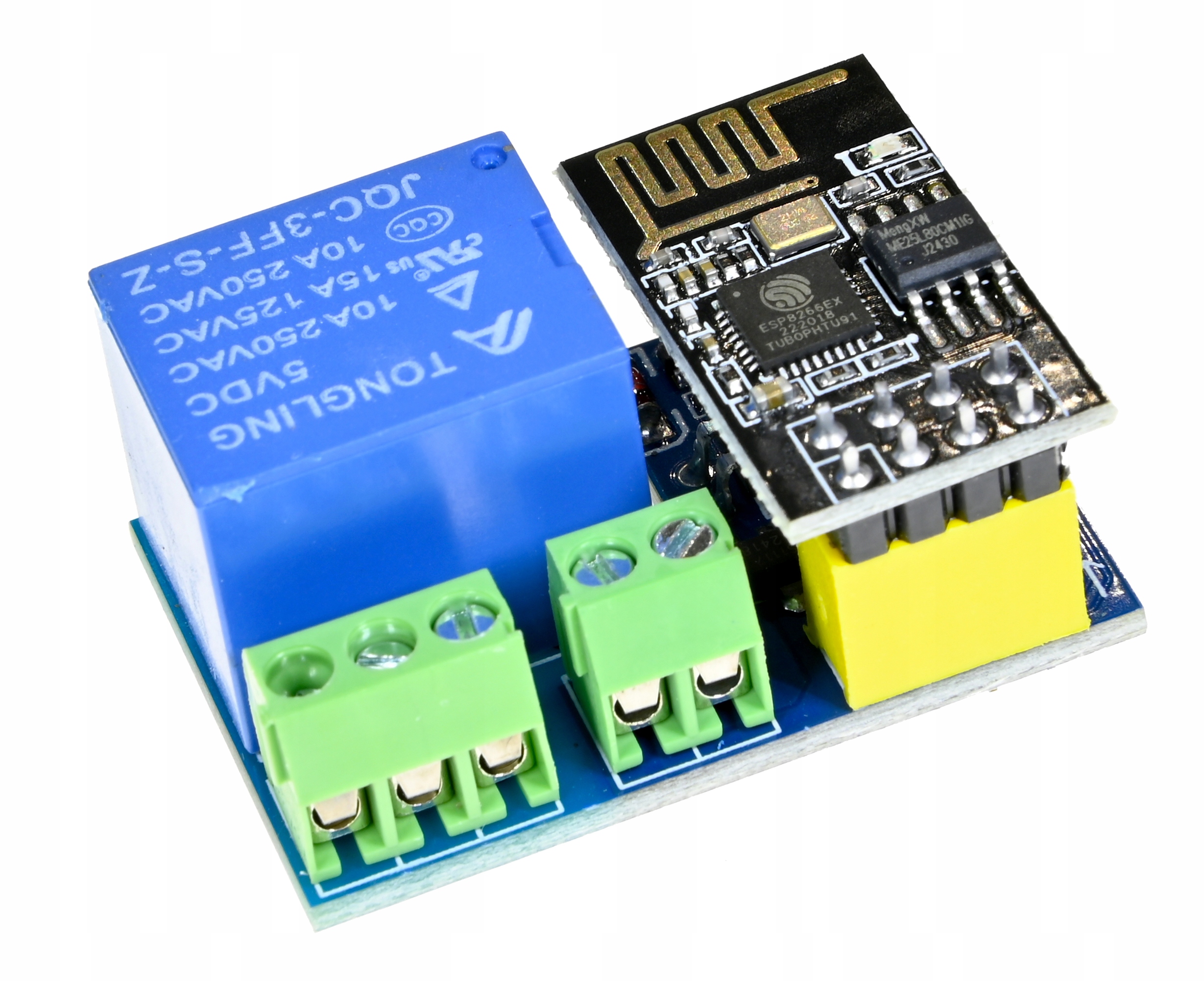

IMZ Moduł przekaźnika WiFi ESP8266 230V 10A ESP-01S
Zdjęcie produktu — nie schemat połączeń.

Moduł wymaga zasilania 5 V DC i współpracuje z modułem ESP-01S umieszczanym w przeznaczonym do niego gnieździe. Materiał źródłowy nie zawiera rozpiski pinów zasilania, sterowania ani styków przekaźnika. Przed podłączeniem należy sprawdzić oznaczenia na płytce. Obciążenie podłącza się do styków przekaźnika zgodnie z ich oznaczeniami i parametrami.

Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.

Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.

Przejdź do instrukcji ↓

Pierwsze uruchomienie

Kolejność pracy z materiałami produktu:

  1. Sprawdź model i parametry

    Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.

  2. Zapoznaj się z instrukcją
    1. Przed montażem odłącz zasilanie wszystkich obwodów.
    2. Umieść kompatybilny moduł ESP-01S w przeznaczonym dla niego gnieździe, zgodnie z oznaczeniami na płytce. Materiał źródłowy nie podaje orientacji montażu ani rozpiski pinów — sprawdź je na egzemplarzu lub w dokumentacji producenta.
    3. Doprowadź zasilanie 5 V DC, wcześniej weryfikując oznaczenia polaryzacji na płytce.
    4. Zaprogramuj lub skonfiguruj ESP-01S zgodnie z używanym firmware i sposobem sterowania przekaźnikiem. Moduł może być obsługiwany poleceniami AT lub własnym oprogramowaniem, ale źródło nie określa komend ani pinów sterujących.
    5. Przed podłączeniem obciążenia sprawdź parametry jego pracy i oznaczenia styków przekaźnika. Prace przy obwodach sieciowych powierz osobie z odpowiednimi kwalifikacjami.

    Nie podano potwierdzonego schematu połączeń ani konfiguracji pinów, dlatego nie zamieszczono przykładowego kodu Arduino.

    Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.

  3. Rozpocznij pracę zgodnie z opisem

    Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.

    Zapytaj o uruchomienie →

Obsługa / użycie

Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.

  • zdalne sterowanie oświetleniem i innymi obciążeniami elektrycznymi
  • projekty automatyki domowej i IoT
  • sterowanie systemem nawadniania
  • eksperymenty z modułem ESP8266 ESP-01S
  • integracja z rozwiązaniami wykorzystującymi Wi-Fi, MQTT lub Node-RED

Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.

To jest skrócona instrukcja umożliwiająca szybkie rozpoczęcie pracy z produktem. Korzystaj z dostępnych materiałów właściwych dla tego modelu.

05 Najczęstsze pytania

Jakie jest napięcie zasilania płytki?
Moduł wymaga zasilania 5 V DC.

Czy moduł przełącza napięcie 230 V AC?
Według specyfikacji przekaźnik ma parametry styków do 10 A przy 250 V AC. Jest to parametr obwodu przełączanego, a nie napięcie zasilania płytki. Prace przy napięciu sieciowym powinny być wykonywane przez osobę z odpowiednimi kwalifikacjami.

Czy ESP-01S jest w zestawie?
Materiał źródłowy potwierdza obecność gniazda dla ESP-01S, ale nie potwierdza, czy sam moduł ESP-01S jest dołączony.

Czy można użyć własnego oprogramowania?
Opis źródłowy wskazuje na obsługę poleceń AT lub własnego oprogramowania. Nie podaje jednak pinów sterujących ani procedury konfiguracji.

Nie znalazłeś odpowiedzi? Skontaktuj się z nami →

i Ważne informacje dotyczące bezpieczeństwa

Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.

Przeznaczenie produktu

  • moduł do projektów elektronicznych, edukacyjnych i DIY
  • sterowanie niskonapięciowymi obciążeniami w projektach IoT
  • element prototypów automatyki domowej i systemów zdalnego sterowania
  • Zasilaj moduł napięciem 5 V DC; przed podłączeniem sprawdź polaryzację i oznaczenia na płytce.
  • Montuj i obsługuj moduł przy odłączonym zasilaniu.
  • Zapewnij ochronę przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
  • Część przekaźnikowa może przełączać obwody o niebezpiecznym napięciu. Montaż w takich obwodach powinien być wykonany przez osobę z odpowiednimi kwalifikacjami, z zastosowaniem właściwej izolacji i osłony.
  • Uwzględnij parametry obciążenia i nie przekraczaj wartości podanych dla styków przekaźnika.

Na co zwrócić uwagę

  • Nie podłączaj 230 V AC do zasilania modułu — 5 V DC jest napięciem zasilającym płytkę, a wartość 250 V AC dotyczy maksymalnych parametrów styków przekaźnika.
  • Nie przekraczaj podanych parametrów styków: 10 A / 250 V AC lub 10 A / 30 V DC.
  • Nie dotykaj odsłoniętych styków ani przewodów obwodu sieciowego podczas pracy.
  • Nie zasilaj modułu napięciem innym niż wskazane 5 V DC.
  • Nie podłączaj przewodów bez sprawdzenia oznaczeń pinów i styków na płytce.

Ograniczenia zastosowania

  • nie jest samodzielnym urządzeniem gotowym do podłączenia do sieci Wi-Fi bez modułu ESP-01S i odpowiedniego oprogramowania
  • nie stosować jako elementu systemów bezpieczeństwa życia ani urządzeń medycznych
  • nie używać w instalacjach, w których awaria przekaźnika może spowodować zagrożenie dla ludzi lub mienia
  • nie montować w obwodach sieciowych bez odpowiedniej wiedzy, zabezpieczeń i osłony
