P057

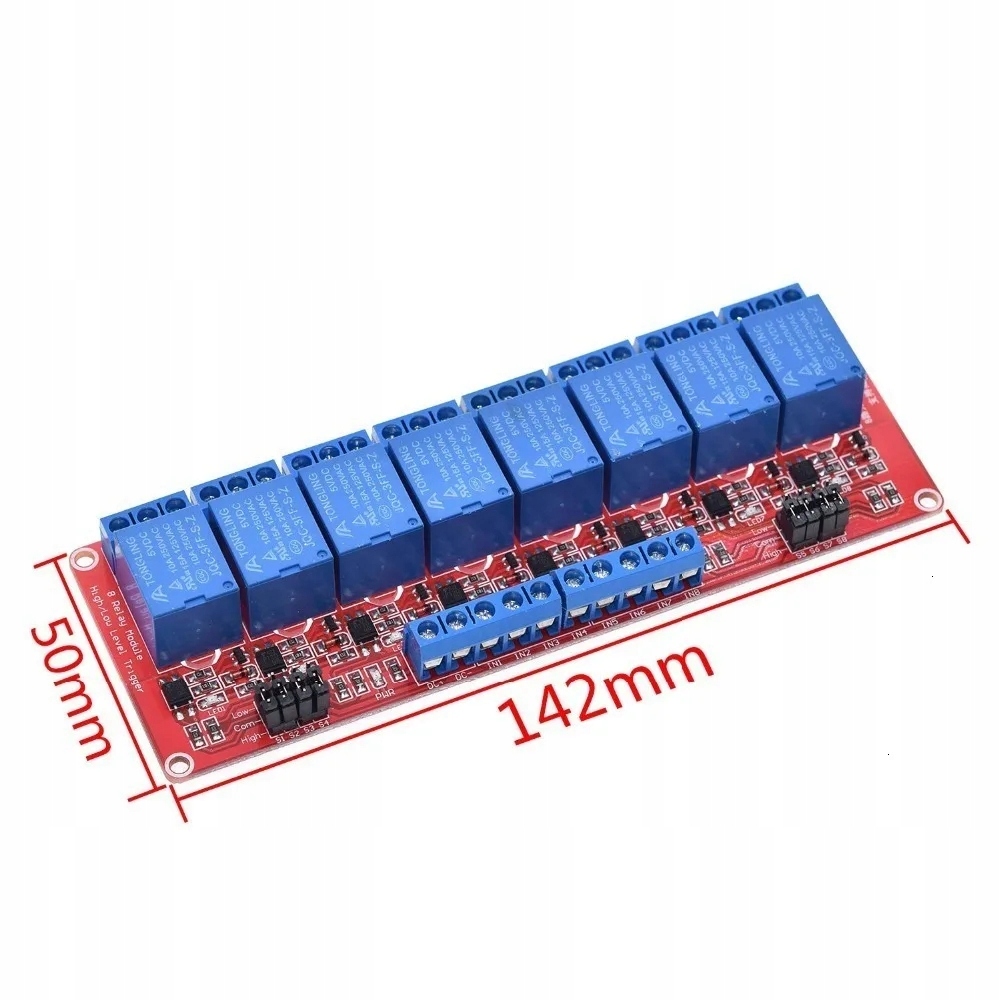

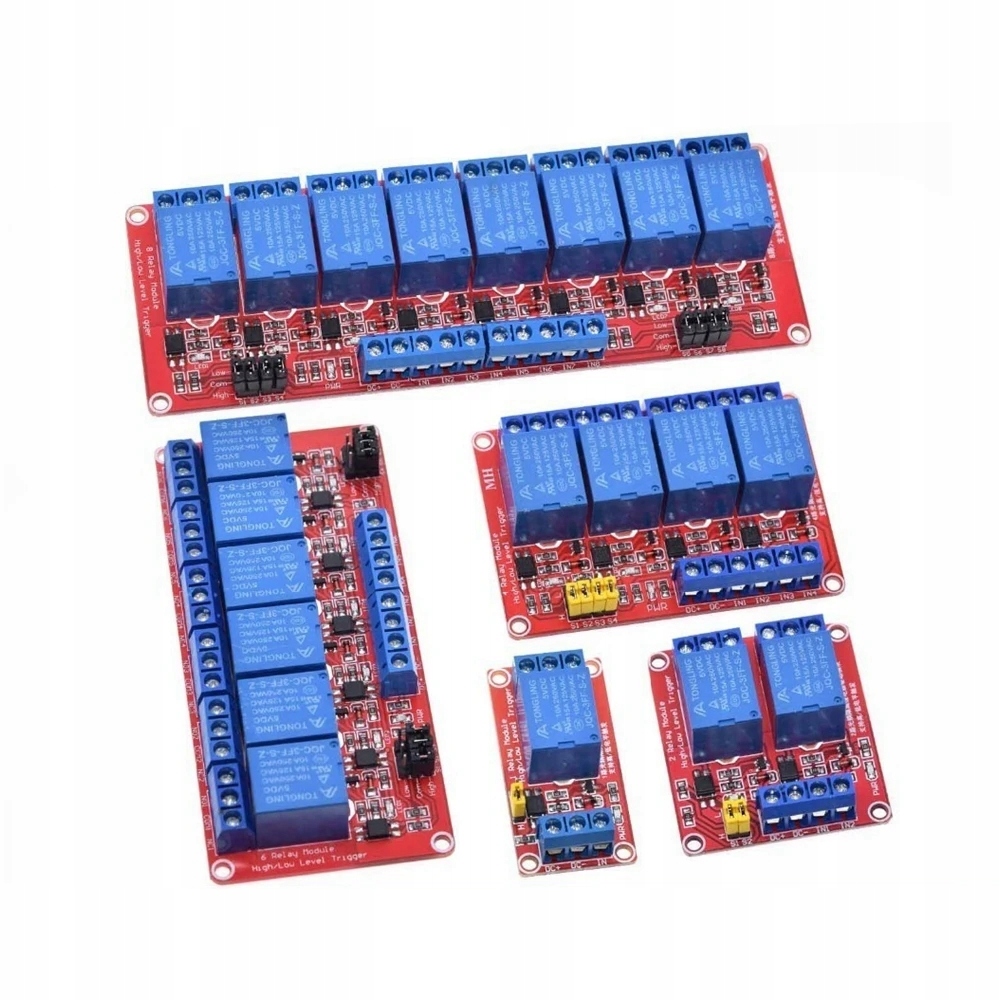

Moduł przekaźnika 5V 10A 8-kanałowy L/H ARK Arduino Raspberry Pi
Ośmiokanałowy moduł przekaźnikowy zasilany napięciem 5 V DC, przeznaczony do sterowania obwodami za pomocą sygnałów TTL. Ma optoizolację wejść sterujących, wybór poziomu L/H, diody LED stanu oraz złącza śrubowe po stronie logiki i obwodów przełączanych.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
- sterowanie obwodami oświetlenia w projektach automatyki
- sterowanie urządzeniami elektrycznymi w projektach DIY
- prototypowanie układów z wieloma wyjściami przekaźnikowymi
- eksperymenty edukacyjne z mikrokontrolerami
- projekty sterowania wentylacją lub ogrzewaniem, z zachowaniem wymagań bezpieczeństwa instalacji
02 Specyfikacja techniczna
- liczba kanałów: 8
- napięcie zasilania: 5 V DC
- interfejs sterujący: TTL
- poziom logiczny niski: 0–1,5 V
- poziom logiczny wysoki: 2,5–5 V
- wybór poziomu sterującego: L/H
- izolacja sygnałów sterujących: optyczna
- obciążalność przekaźnika: do 10 A przy 250 V AC lub 30 V DC
- sygnalizacja: diody LED stanu przekaźników
- złącza: śrubowe po stronie logiki i mocy
- montaż: otwory montażowe
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
Moduł przekaźnika 5V 10A 8-kanałowy L/H ARK Arduino Raspberry Pi
Model / symbol: P057
Ośmiokanałowy moduł przekaźnikowy zasilany napięciem 5 V DC, przeznaczony do sterowania obwodami za pomocą sygnałów TTL. Ma optoizolację wejść sterujących, wybór poziomu L/H, diody LED stanu oraz złącza śrubowe po stronie logiki i obwodów przełączanych.
Podłączenie
Moduł ma złącza śrubowe po stronie logiki i po stronie obwodów przełączanych. Wejścia sterujące są opisane jako TTL: logika 0 odpowiada 0–1,5 V, a logika 1 — 2,5–5 V. Źródło nie podaje nazw, kolejności ani rozmieszczenia pinów zasilania i kanałów ani dokładnego sposobu wyboru poziomu L/H. Połączenia należy wykonać według oznaczeń na konkretnej płytce. Nie zakładaj wspólnego połączenia mas ani sposobu prowadzenia obwodów bez sprawdzenia dokumentacji lub oznaczeń modułu.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
- Przed montażem odłącz zasilanie modułu oraz obwodów, które będą przełączane.
- Odczytaj oznaczenia na płytce i ustal właściwe złącza zasilania, wejść sterujących oraz wyjść przekaźników. Materiał źródłowy nie podaje nazw ani rozmieszczenia pinów.
- Podłącz zasilanie 5 V DC zgodnie z oznaczeniami modułu.
- Podłącz wyjścia sterujące urządzenia TTL do odpowiednich wejść kanałów, po wcześniejszym sprawdzeniu ich oznaczeń i wymaganego poziomu L/H.
- Po stronie obwodu przełączanego wykonaj połączenia na złączach śrubowych zgodnie z oznaczeniami przekaźników i wymaganiami obciążenia.
- Przed uruchomieniem sprawdź polaryzację zasilania, dokręcenie zacisków i zgodność napięcia oraz prądu obciążenia z parametrami przekaźnika.
- Przetestuj działanie przy odłączonym obciążeniu, obserwując diody LED sygnalizujące stan przekaźników.
Nie podano rozmieszczenia wejść ani sposobu wyboru L/H, dlatego nie można bezpiecznie określić połączeń pin po pinie ani przygotować pewnego przykładowego programu Arduino.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
- sterowanie obwodami oświetlenia w projektach automatyki
- sterowanie urządzeniami elektrycznymi w projektach DIY
- prototypowanie układów z wieloma wyjściami przekaźnikowymi
- eksperymenty edukacyjne z mikrokontrolerami
- projekty sterowania wentylacją lub ogrzewaniem, z zachowaniem wymagań bezpieczeństwa instalacji
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Jakie napięcie zasilania jest wymagane?
Moduł wymaga zasilania 5 V DC.
Ile kanałów ma moduł?
Ma 8 kanałów przekaźnikowych.
Jakie poziomy sygnału obsługuje wejście TTL?
Poziom niski to 0–1,5 V, a wysoki 2,5–5 V.
Jakie jest maksymalne obciążenie przekaźnika?
Podano do 10 A przy 250 V AC lub 30 V DC. Należy również uwzględnić właściwości obciążenia i warunki instalacji.
Czy można podłączyć moduł do Arduino lub Raspberry Pi?
Źródło wymienia obie platformy. Przed podłączeniem sprawdź oznaczenia pinów i wymagane połączenia konkretnej płytki.
Czy dostępny jest przykładowy kod?
Źródło nie podaje pinów ani mapowania wejść, więc nie można ustalić poprawnego przykładowego kodu bez dodatkowych danych.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
i Ważne informacje dotyczące bezpieczeństwa
Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.
Przeznaczenie produktu
- Do edukacyjnych i hobbystycznych projektów elektroniki niskonapięciowej.
- Do sterowania obwodami za pomocą sygnałów TTL, po sprawdzeniu połączeń i parametrów obciążenia.
- Do prototypów automatyki i układów z mikrokontrolerami.
- Przed podłączeniem sprawdź oznaczenia złączy, polaryzację i wymagane napięcie zasilania 5 V DC.
- Montaż i zmiany połączeń wykonuj przy odłączonym zasilaniu.
- Zabezpiecz płytkę przed wilgocią, kondensacją, kurzem przewodzącym i przypadkowym zwarciem.
- Zamocuj moduł stabilnie, a odsłonięte przewodzące elementy obwodu przełączanego zabezpiecz przed dotknięciem.
- Przy pracy z napięciem sieciowym skorzystaj z odpowiednich osłon, przewodów, zabezpieczeń i kwalifikowanej osoby.
- Nie traktuj optoizolacji jako potwierdzenia bezpieczeństwa całego układu ani ochrony przed każdym przepięciem.
Na co zwrócić uwagę
- Nie zasilaj modułu napięciem innym niż podane 5 V DC.
- Nie przekraczaj podanej obciążalności przekaźnika: do 10 A przy 250 V AC lub 30 V DC; nie zakładaj, że wszystkie kanały mogą jednocześnie pracować z maksymalnym obciążeniem.
- Nie podłączaj sygnałów spoza zakresu TTL podanego w specyfikacji.
- Nie zmieniaj połączeń przy włączonym zasilaniu.
- Nie dotykaj odsłoniętych zacisków ani przewodów obwodu sieciowego podczas pracy.
- Nie używaj modułu w instalacji, w której awaria sterowania może spowodować zagrożenie dla życia, zdrowia lub mienia.
Ograniczenia zastosowania
- Nie jest to samodzielne zabezpieczenie elektryczne ani kompletny sterownik instalacji.
- Nie stosować jako element systemów medycznych, podtrzymujących życie ani innych systemów bezpieczeństwa.
- Nie podłączać do obciążeń przekraczających podane parametry przekaźnika.
- Do instalacji sieciowych nie używać bez odpowiedniej obudowy, zabezpieczeń i prawidłowego montażu.
