Wyświetlacz OLED 0,91 I2C 3-5V SSD1306 Biały

Kompaktowy wyświetlacz OLED o przekątnej 0,91 cala, rozdzielczości 128 × 32 piksele i komunikacji I2C. Wyświetla biały obraz; według materiału źródłowego może być zasilany napięciem 3,3–5 V.

Instrukcja HTML i podłączenie ↓

Szybki dostęp / QR ↗

01 Opis produktu

Opis nie został jeszcze uzupełniony.

Zastosowanie

  • wyświetlanie statusu urządzeń i krótkich komunikatów
  • prezentowanie wartości pomiarowych i poziomu sygnału
  • proste interfejsy użytkownika oraz panele sterowania
  • zegary cyfrowe i niewielkie mierniki
  • projekty mikrokontrolerowe i urządzenia IoT
  • przenośne urządzenia elektroniczne
02 Specyfikacja techniczna
  • typ wyświetlacza: OLED
  • przekątna: 0,91 cala
  • rozdzielczość: 128 × 32 piksele
  • interfejs: I2C
  • kolor wyświetlania: biały
  • napięcie zasilania: 3,3–5 V
  • wymiary modułu: 38 × 12 × 3 mm
  • pobór mocy: określony w źródle jako bardzo niski; wartość liczbowa niepodana

Parametry nie zostały jeszcze uzupełnione.

03 Instrukcja HTML / szybki start
QUICK START / SKRÓCONA INSTRUKCJA

Szybki start

Wyświetlacz OLED 0,91 I2C 3-5V SSD1306 Biały

Model / symbol: P029

Kompaktowy wyświetlacz OLED o przekątnej 0,91 cala, rozdzielczości 128 × 32 piksele i komunikacji I2C. Wyświetla biały obraz; według materiału źródłowego może być zasilany napięciem 3,3–5 V.

Podłączenie

Wyświetlacz OLED 0,91 I2C 3-5V SSD1306 Biały

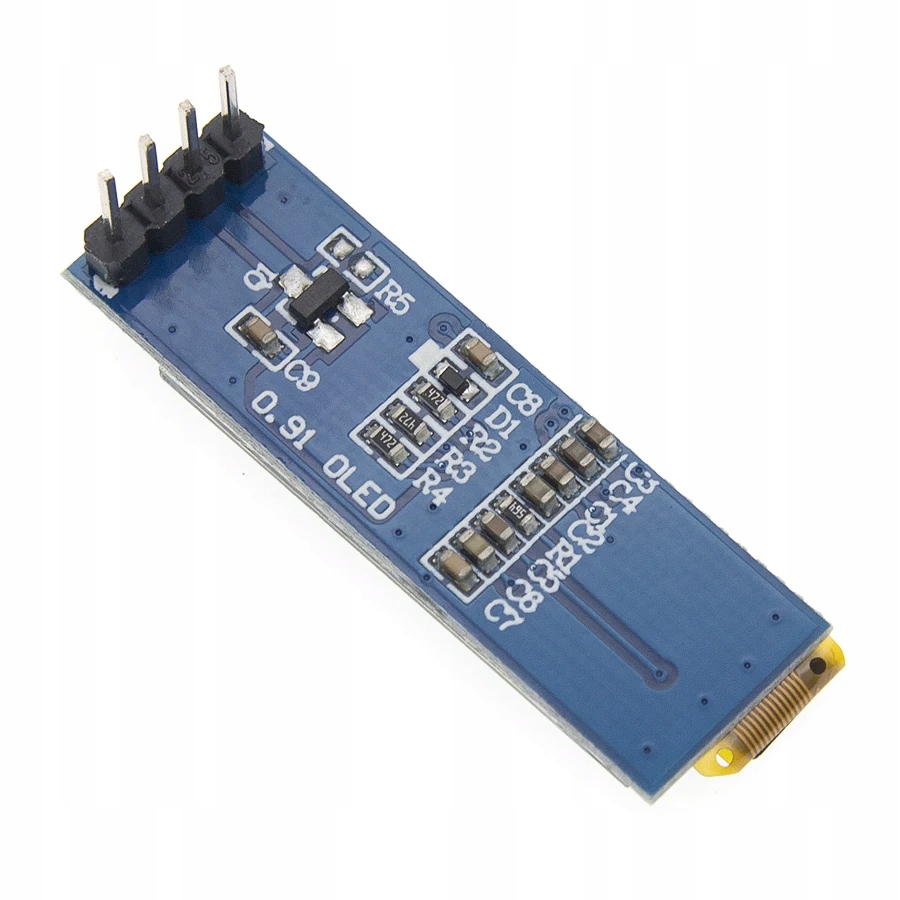

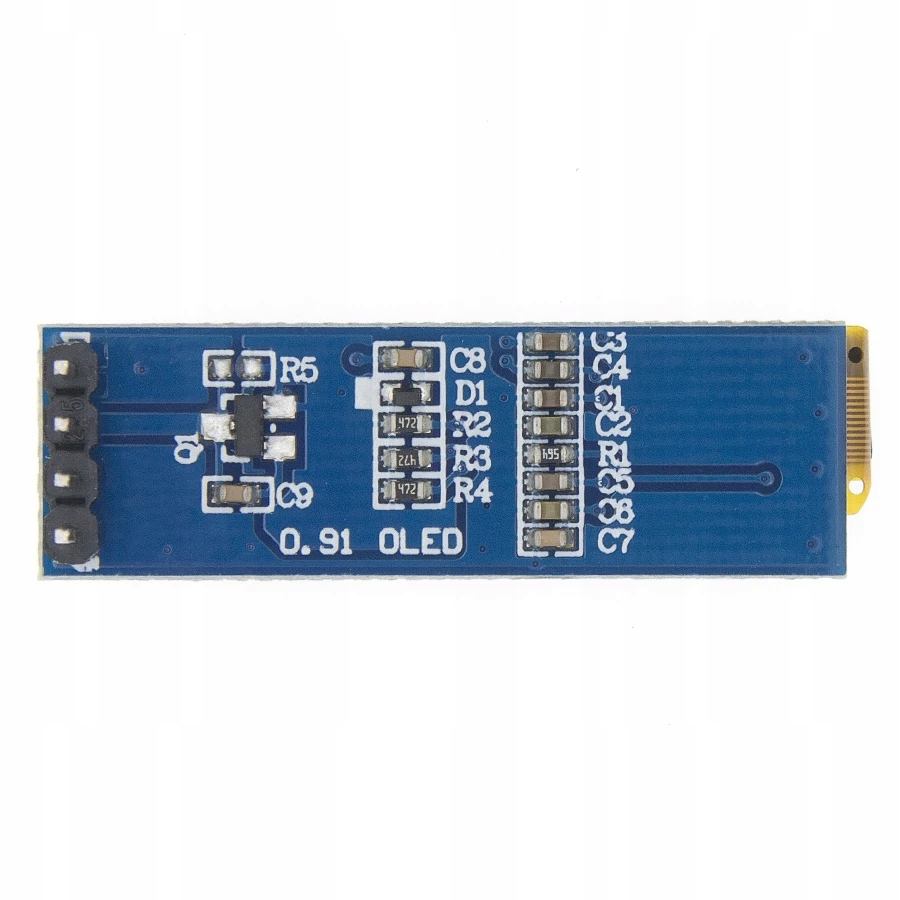

Zdjęcie produktu — nie schemat połączeń.

Moduł komunikuje się przez I2C i wymaga zasilania 3,3–5 V. Materiał źródłowy nie podaje nazw ani kolejności pinów, dlatego przed podłączeniem należy sprawdzić oznaczenia na egzemplarzu lub w dokumentacji wariantu. Nie należy ustalać połączeń wyłącznie na podstawie typowego układu podobnych modułów.

Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.

Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.

Przejdź do instrukcji ↓

Pierwsze uruchomienie

Kolejność pracy z materiałami produktu:

  1. Sprawdź model i parametry

    Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.

  2. Zapoznaj się z instrukcją
    1. Sprawdź oznaczenia wyprowadzeń na module i dokumentację używanej płytki sterującej.
    2. Podłącz zasilanie modułu zgodnie z opisem pinów, z zachowaniem zakresu 3,3–5 V.
    3. Połącz linie komunikacyjne modułu z magistralą I2C płytki. Materiał źródłowy nie podaje oznaczeń pinów ani szczegółowego schematu połączeń.
    4. W środowisku programistycznym użyj biblioteki i konfiguracji zgodnych z dokładnym wariantem wyświetlacza. Źródło nie określa adresu I2C, kontrolera ani wymaganej biblioteki, dlatego nie można wskazać zweryfikowanego przykładu kodu.

    Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.

  3. Rozpocznij pracę zgodnie z opisem

    Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.

    Zapytaj o uruchomienie →

Obsługa / użycie

Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.

  • wyświetlanie statusu urządzeń i krótkich komunikatów
  • prezentowanie wartości pomiarowych i poziomu sygnału
  • proste interfejsy użytkownika oraz panele sterowania
  • zegary cyfrowe i niewielkie mierniki
  • projekty mikrokontrolerowe i urządzenia IoT
  • przenośne urządzenia elektroniczne

Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.

To jest skrócona instrukcja umożliwiająca szybkie rozpoczęcie pracy z produktem. Korzystaj z dostępnych materiałów właściwych dla tego modelu.

05 Najczęstsze pytania

Jakie parametry obrazu ma wyświetlacz?
Rozdzielczość wynosi 128 × 32 piksele, a kolor wyświetlania jest biały.

Jak komunikuje się moduł?
Przez interfejs I2C.

Jakim napięciem zasilać moduł?
Materiał źródłowy podaje zakres od 3,3 V do 5 V.

Czy źródło podaje kolejność pinów i adres I2C?
Nie. Należy sprawdzić oznaczenia na module lub dokumentację konkretnego wariantu przed podłączeniem.

Z jakimi platformami jest wymieniana zgodność?
Źródło wymienia Arduino, ESP8266, ESP32, Raspberry Pi i STM32.

Nie znalazłeś odpowiedzi? Skontaktuj się z nami →

i Ważne informacje dotyczące bezpieczeństwa

Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.

Przeznaczenie produktu

  • moduł do projektów elektronicznych niskonapięciowych
  • nauka i prototypowanie z mikrokontrolerami
  • prezentowanie tekstu, wartości i prostych grafik przez I2C
  • Przed podłączeniem sprawdź oznaczenia wyprowadzeń oraz wymagane napięcie.
  • Zasilaj moduł napięciem od 3,3 V do 5 V.
  • Podłączaj i odłączaj przewody przy wyłączonym zasilaniu.
  • Chroń moduł przed wilgocią, zabrudzeniami przewodzącymi i skraplaniem pary wodnej.
  • Montuj moduł tak, aby nie doszło do zwarcia jego wyprowadzeń z elementami przewodzącymi.
  • Prace lutownicze i montażowe wykonuj przy odłączonym zasilaniu, używając odpowiednich narzędzi.

Na co zwrócić uwagę

  • Nie przekraczaj podanego zakresu zasilania 3,3–5 V.
  • Nie podłączaj modułu przed ustaleniem funkcji i kolejności jego pinów.
  • Odwrócone lub błędne połączenie zasilania może uszkodzić moduł.
  • Zwarcie wyprowadzeń może spowodować uszkodzenie wyświetlacza lub współpracującej płytki.
  • Nie używaj modułu w wilgotnym środowisku ani w zastosowaniach wymagających odporności na czynniki zewnętrzne, której źródło nie potwierdza.

Ograniczenia zastosowania

  • Nie jest przeznaczony do zastosowań medycznych ani do systemów związanych z bezpieczeństwem życia.
  • Nie jest przeznaczony do bezpośredniego podłączania do instalacji sieciowej ani innych obwodów wysokiego napięcia.
  • Materiał źródłowy nie potwierdza odporności na wodę, pył, wstrząsy ani pracę w określonych warunkach przemysłowych.
