P358

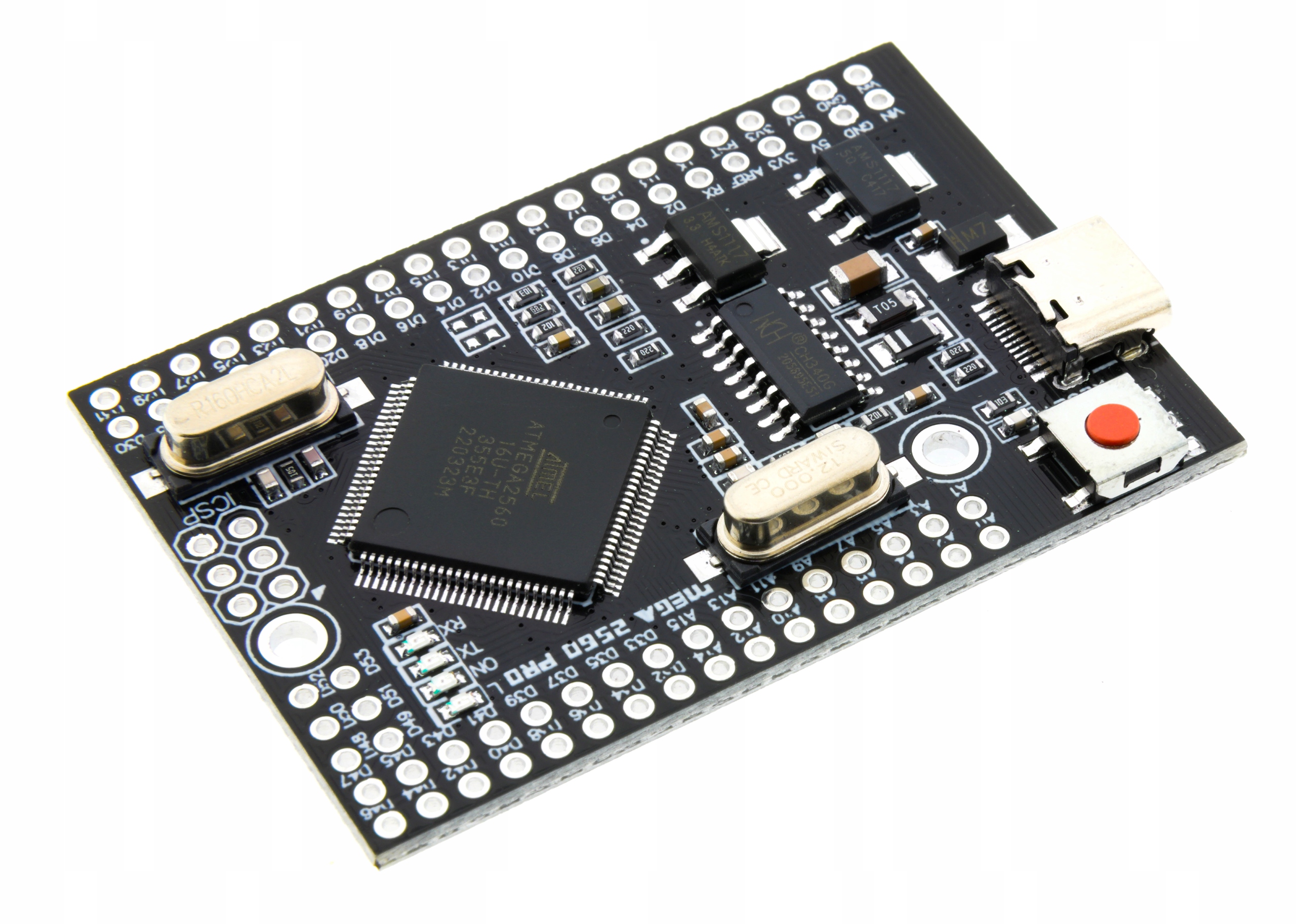

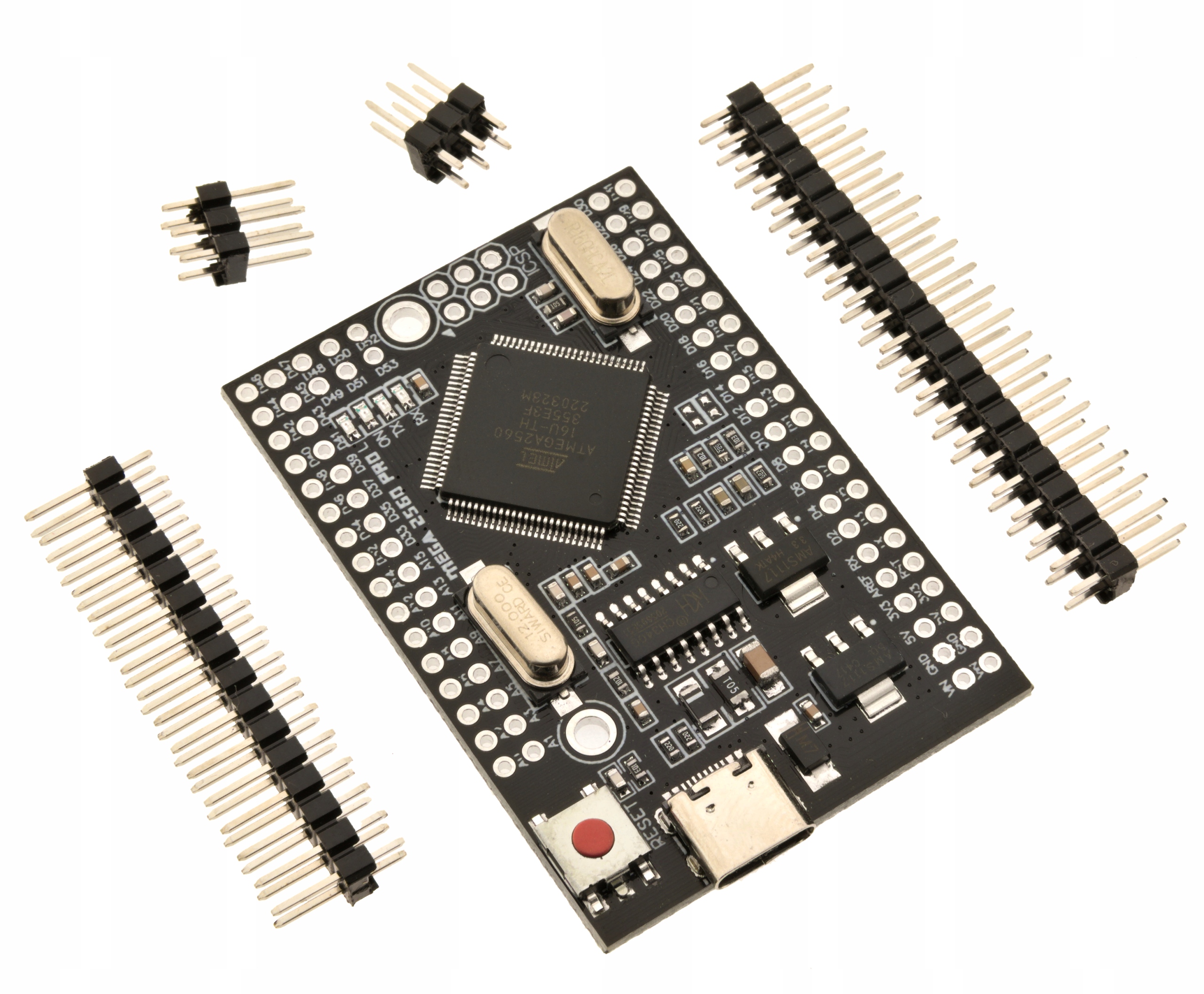

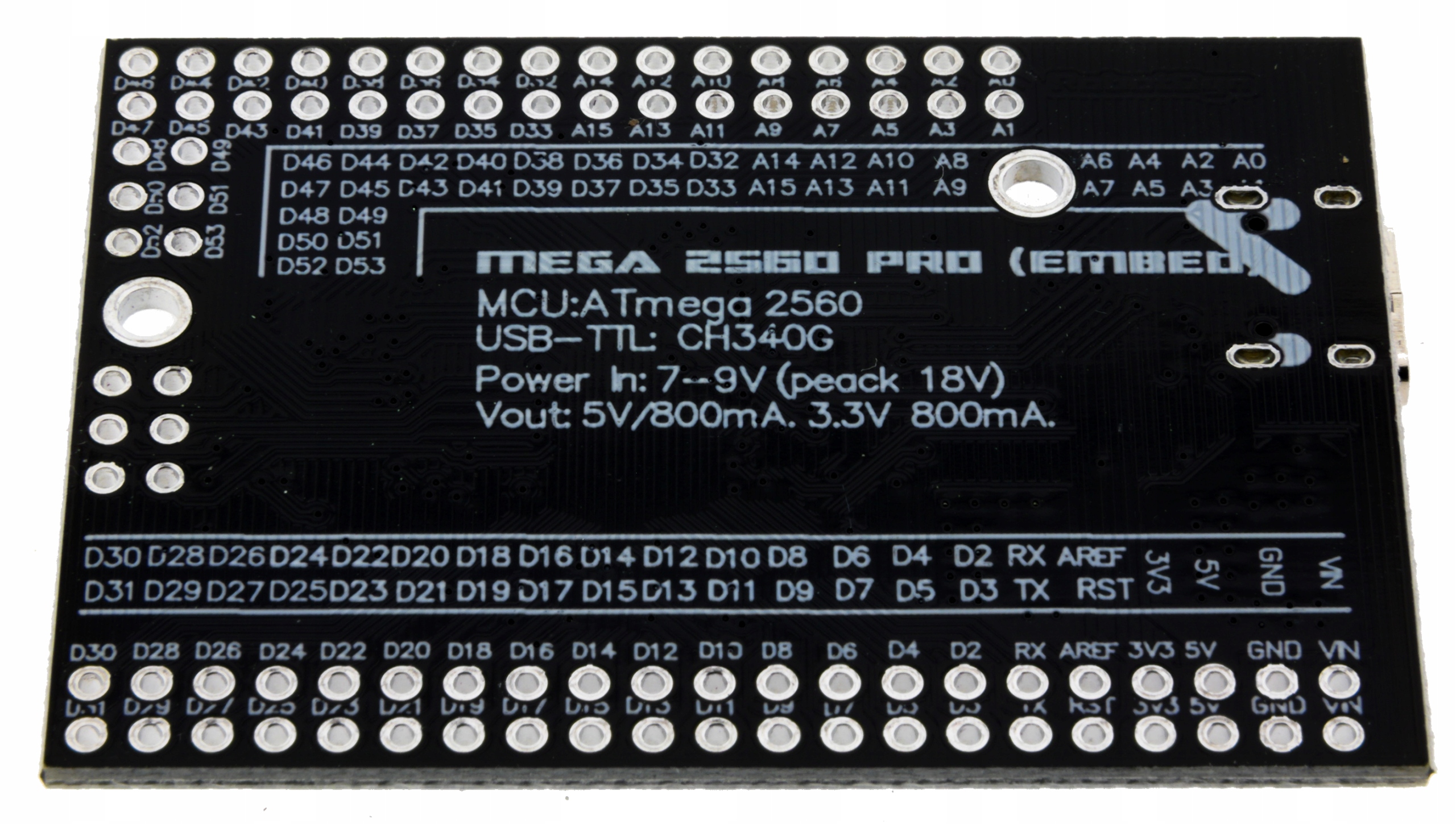

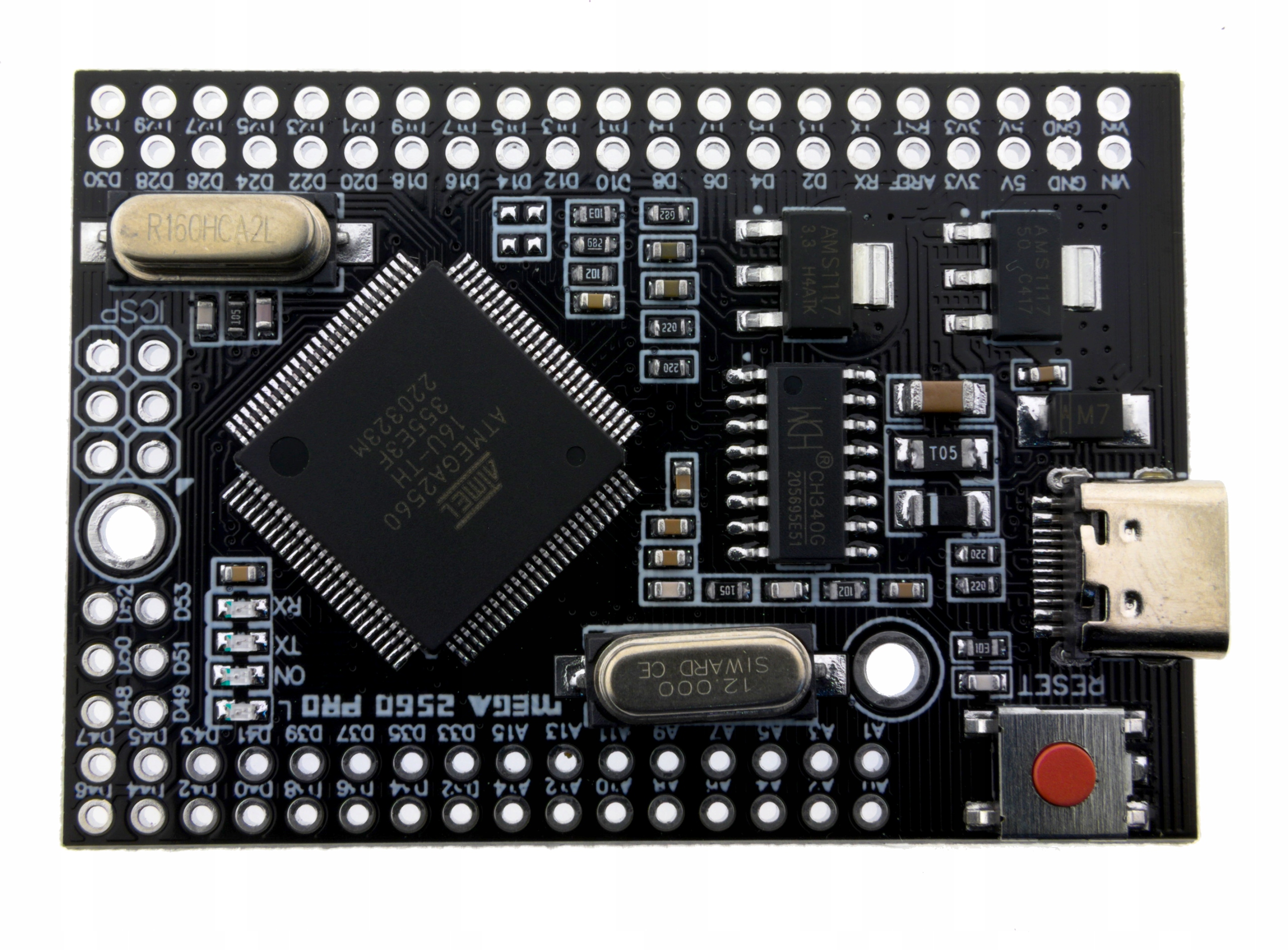

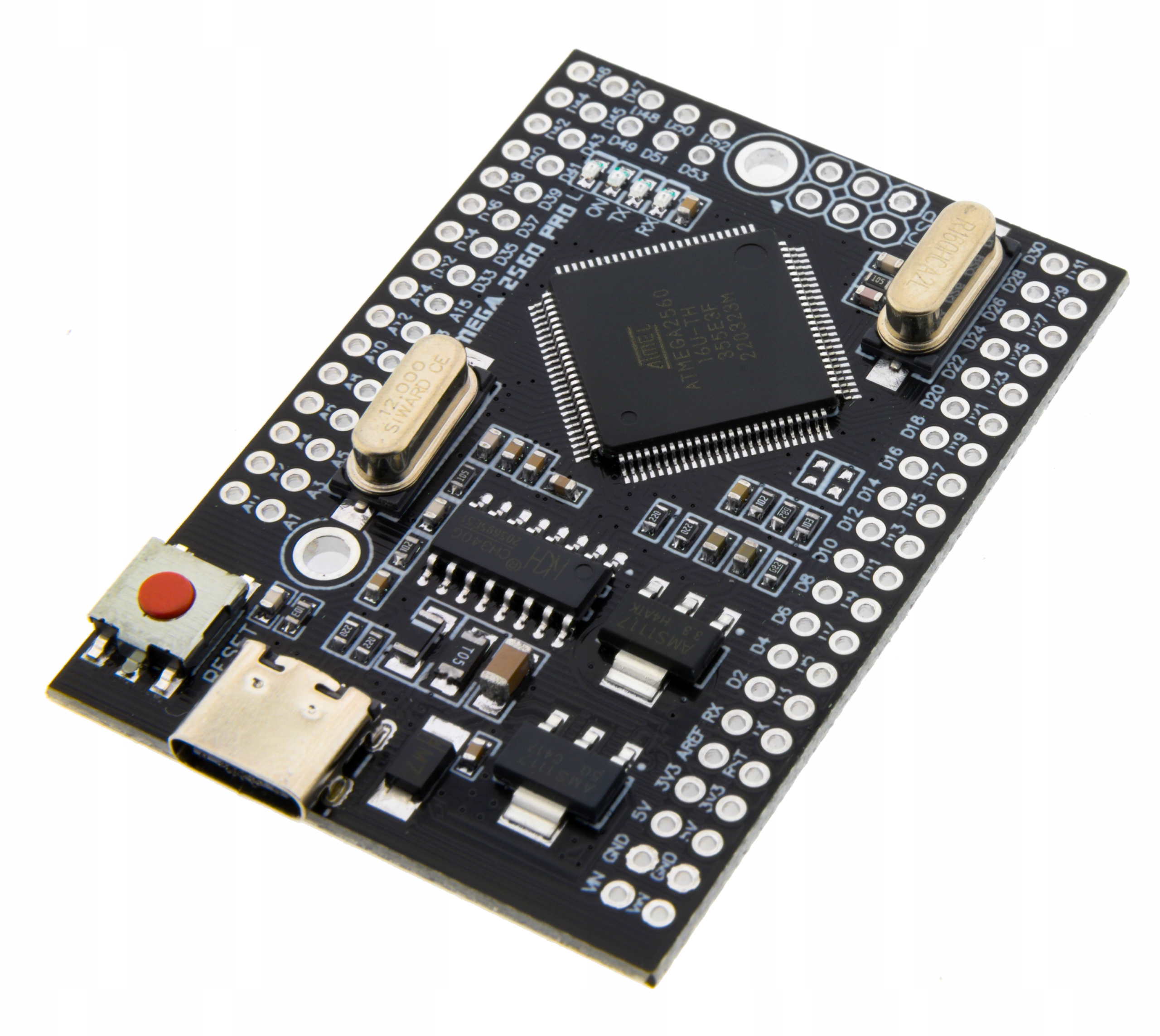

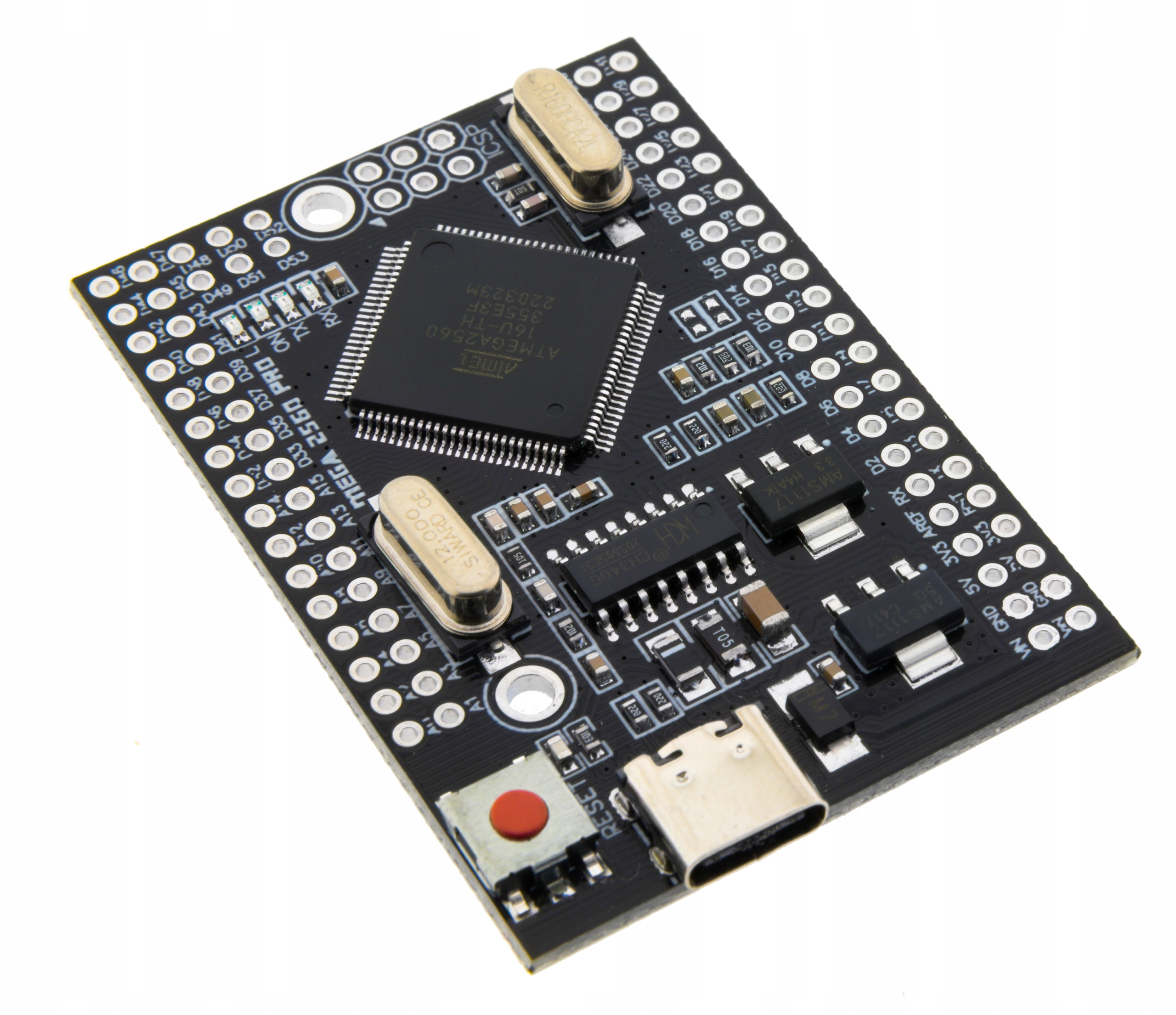

IMZ Płytka ATmega2560 Pro MINI USB-C
Kompaktowa płytka deweloperska z mikrokontrolerem ATmega2560, złączem USB-C i zestawem interfejsów do projektów wymagających wielu wejść i wyjść. Pracuje przy napięciu 5 V; ma 54 cyfrowe linie I/O, 16 wejść analogowych oraz interfejsy UART, I2C i SPI.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
- prototypowanie układów elektronicznych
- projekty DIY wymagające dużej liczby wejść i wyjść
- sterowanie w projektach robotycznych
- projekty automatyki
- projekty IoT
02 Specyfikacja techniczna
- mikrokontroler: ATmega2560
- napięcie robocze: 5 V
- zalecane napięcie zasilania zewnętrznego: 7–9 V DC
- cyfrowe wejścia/wyjścia: 54
- wyjścia PWM: 15
- wejścia analogowe: 16
- maksymalny prąd na pinie I/O: 20 mA
- maksymalny prąd dla pinów 3,3 V: 50 mA
- pamięć Flash: 256 KB, w tym 8 KB zajęte przez bootloader
- pamięć SRAM: 8 KB
- pamięć EEPROM: 4 KB
- taktowanie: 16 MHz
- porty komunikacyjne: 4 × UART, I2C, SPI
- złącze USB: USB-C, do programowania i zasilania
- złącze ISP: tak
- wymiary: 38 × 52 mm
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
IMZ Płytka ATmega2560 Pro MINI USB-C
Model / symbol: P358
Kompaktowa płytka deweloperska z mikrokontrolerem ATmega2560, złączem USB-C i zestawem interfejsów do projektów wymagających wielu wejść i wyjść. Pracuje przy napięciu 5 V; ma 54 cyfrowe linie I/O, 16 wejść analogowych oraz interfejsy UART, I2C i SPI.
Podłączenie
Do programowania i zasilania przez USB podłącz płytkę do komputera przewodem USB-C. Elementy zewnętrzne należy łączyć z odpowiednimi pinami I/O zgodnie z oznaczeniami na płytce; materiał źródłowy nie podaje szczegółowej mapy pinów. Dla zasilania zewnętrznego źródło podaje 7–9 V DC, ale nie określa punktów podłączenia ani polaryzacji — należy je zweryfikować przed podłączeniem.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
- Zainstaluj Arduino IDE na komputerze.
- Podłącz płytkę do komputera przewodem USB-C obsługującym transmisję danych. Złącze USB-C służy do programowania i może również zasilać płytkę.
- W Arduino IDE wybierz płytkę z rodziny Arduino Mega 2560 oraz port przypisany do podłączonej płytki. Nazwa portu zależy od systemu operacyjnego.
- Wgraj program zgodny z wybranym modelem i używanymi połączeniami. Konkretne przypisanie pinów oraz szczegóły układu płytki należy sprawdzić na jej opisach lub dokumentacji.
Nie zamieszczono przykładowego kodu: źródło nie podaje mapy połączeń ani informacji o wbudowanych elementach, które pozwoliłyby przygotować i zweryfikować przykład dla tej wersji płytki.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
- prototypowanie układów elektronicznych
- projekty DIY wymagające dużej liczby wejść i wyjść
- sterowanie w projektach robotycznych
- projekty automatyki
- projekty IoT
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Jakie napięcie robocze ma płytka?
Napięcie robocze wynosi 5 V.
Czy można zasilać ją przez USB-C?
Tak. USB-C służy do zasilania i programowania.
Jakie zewnętrzne zasilanie jest zalecane?
Źródło podaje 7–9 V DC. Nie określa jednak punktu podłączenia ani polaryzacji, dlatego należy sprawdzić oznaczenia płytki.
Ile wejść i wyjść udostępnia płytka?
Ma 54 cyfrowe linie I/O, w tym 15 mogących pracować jako wyjścia PWM, oraz 16 wejść analogowych.
Z jakim środowiskiem programistycznym jest kompatybilna?
Materiał źródłowy wskazuje Arduino IDE i zgodność z platformą Arduino Mega 2560.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
i Ważne informacje dotyczące bezpieczeństwa
Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.
Przeznaczenie produktu
- edukacja i nauka programowania mikrokontrolerów
- prototypowanie i projekty DIY
- niskonapięciowe układy sterujące
- projekty robotyczne, automatyki i IoT
- Używaj płytki w suchym miejscu, w warunkach odpowiednich dla nieosłoniętej elektroniki.
- Przed podłączeniem zasilania sprawdź napięcie i polaryzację; dla zasilania zewnętrznego źródło zaleca 7–9 V DC.
- Napięcie robocze płytki wynosi 5 V. Nie podawaj napięć niezgodnych z opisanymi parametrami.
- Podczas podłączania przewodów odłącz zasilanie, aby ograniczyć ryzyko zwarcia i uszkodzenia elementów.
- Przestrzegaj podanych limitów prądu pinów: 20 mA dla pinu I/O i 50 mA dla pinów 3,3 V.
Na co zwrócić uwagę
- Nie przekraczaj maksymalnego prądu 20 mA na pinie I/O.
- Nie przekraczaj maksymalnego prądu 50 mA dla pinów 3,3 V.
- Nie podłączaj zewnętrznego zasilania bez sprawdzenia jego polaryzacji i właściwego punktu przyłączenia na płytce.
- Nie doprowadzaj do zwarcia pinów zasilania ani linii I/O.
- Nie podłączaj napięć niezgodnych z napięciem roboczym 5 V i podanym zakresem zasilania zewnętrznego 7–9 V DC.
Ograniczenia zastosowania
- zastosowania medyczne i podtrzymujące życie
- systemy bezpieczeństwa, których awaria może zagrażać życiu lub zdrowiu
- bezpośrednie sterowanie urządzeniami sieciowymi lub wysokiego napięcia bez odpowiednich układów separacji i zabezpieczeń
- zastosowania wymagające parametrów lub odporności środowiskowej niepodanych w źródle
