P355

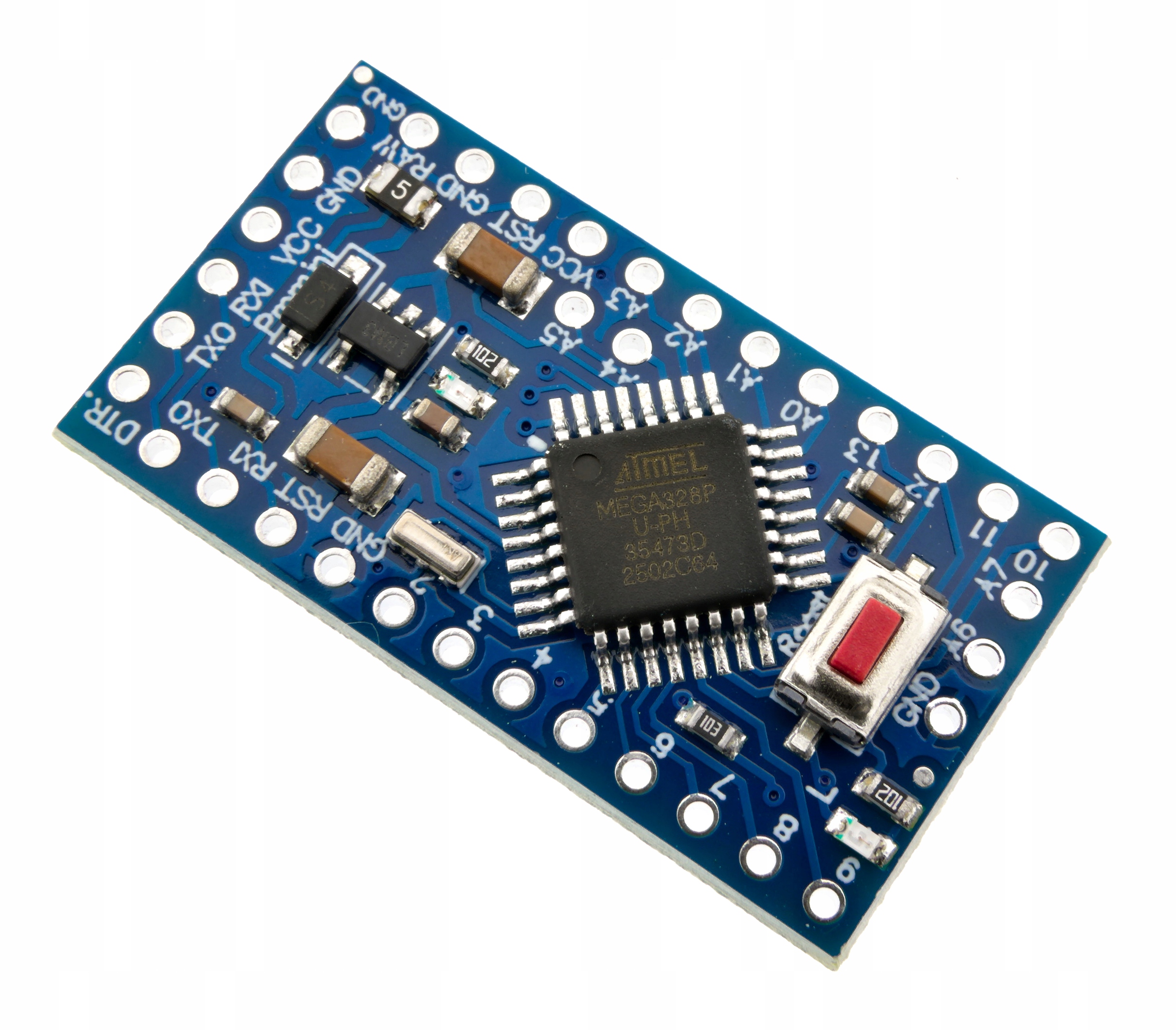

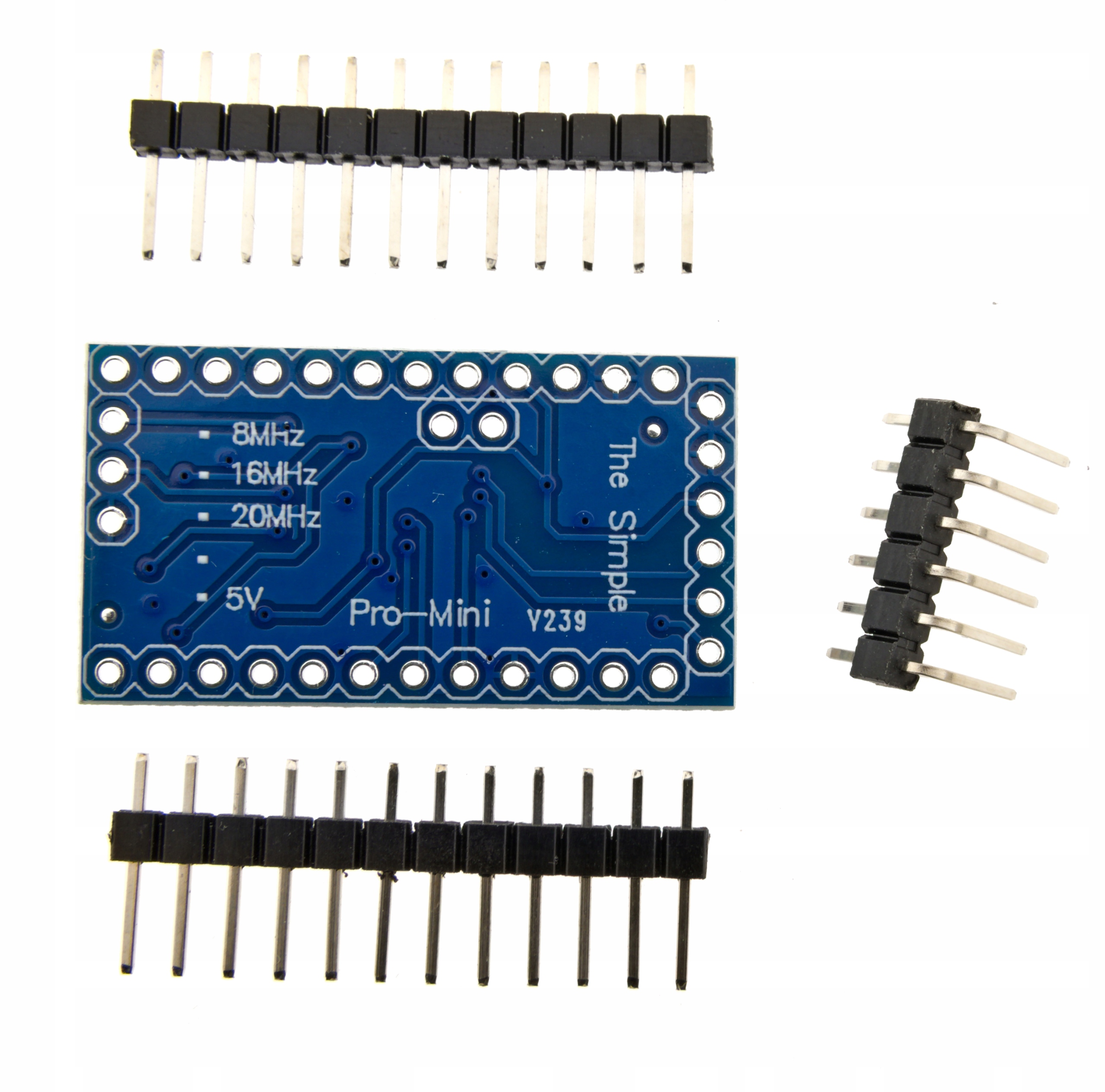

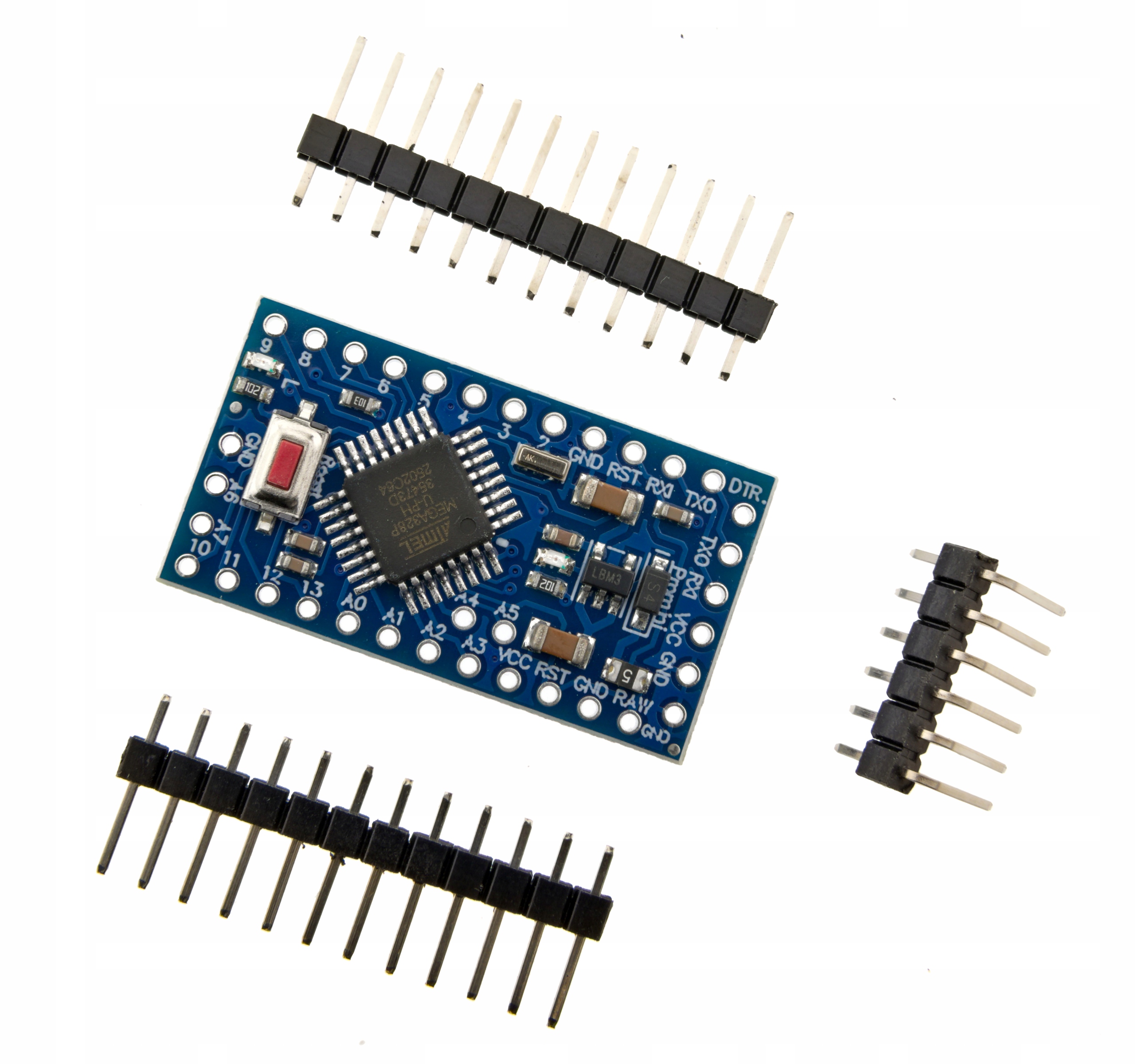

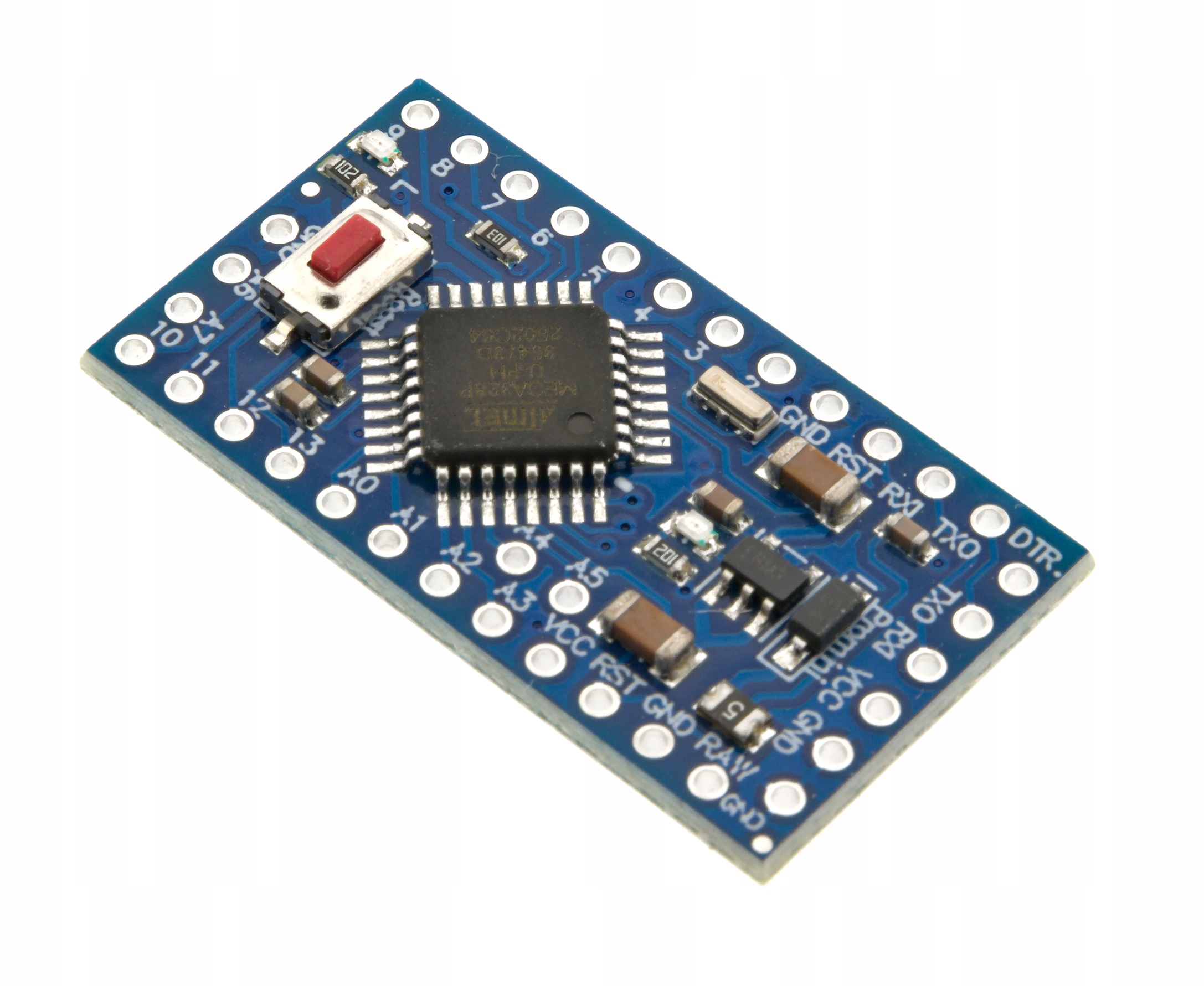

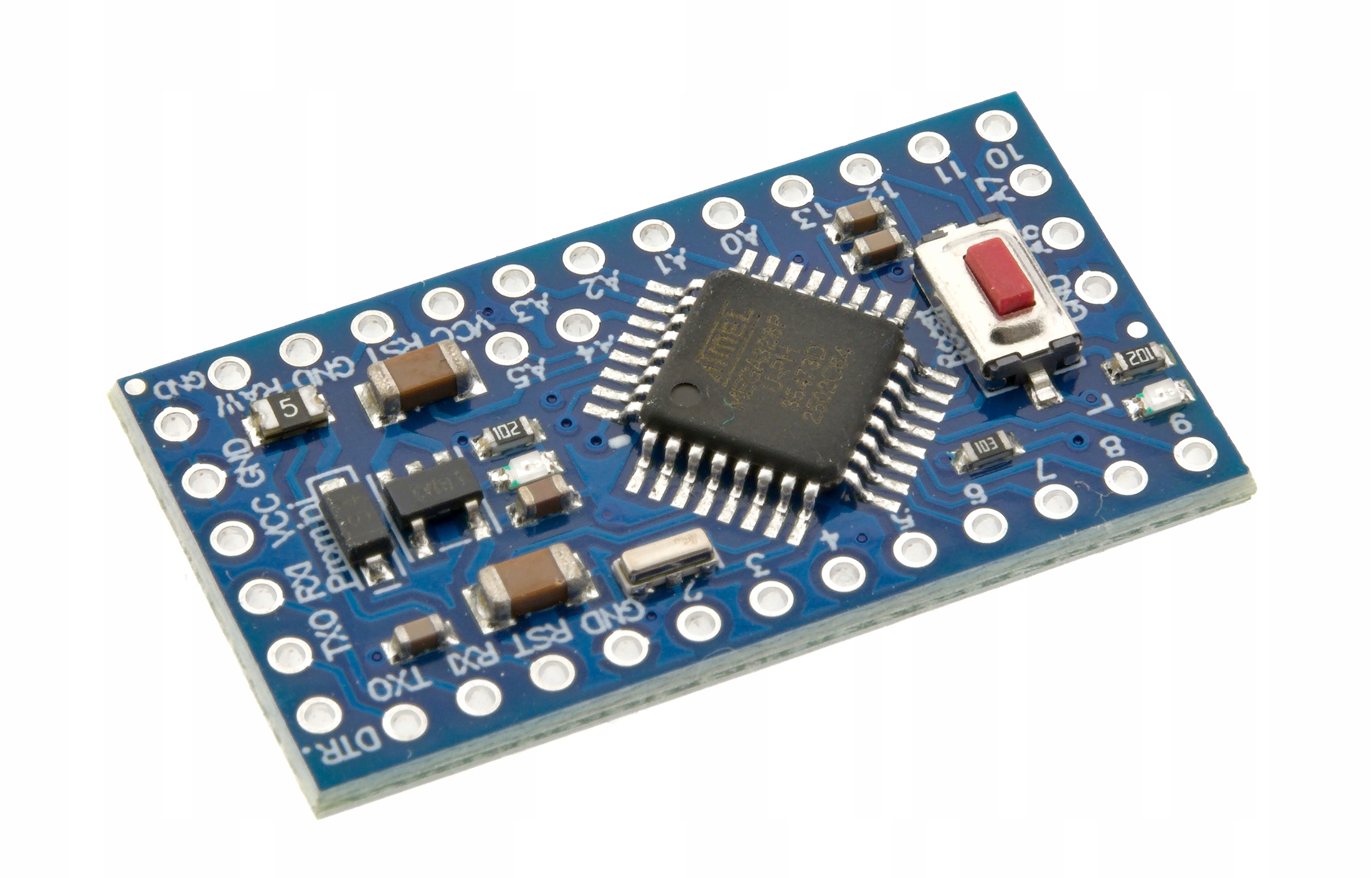

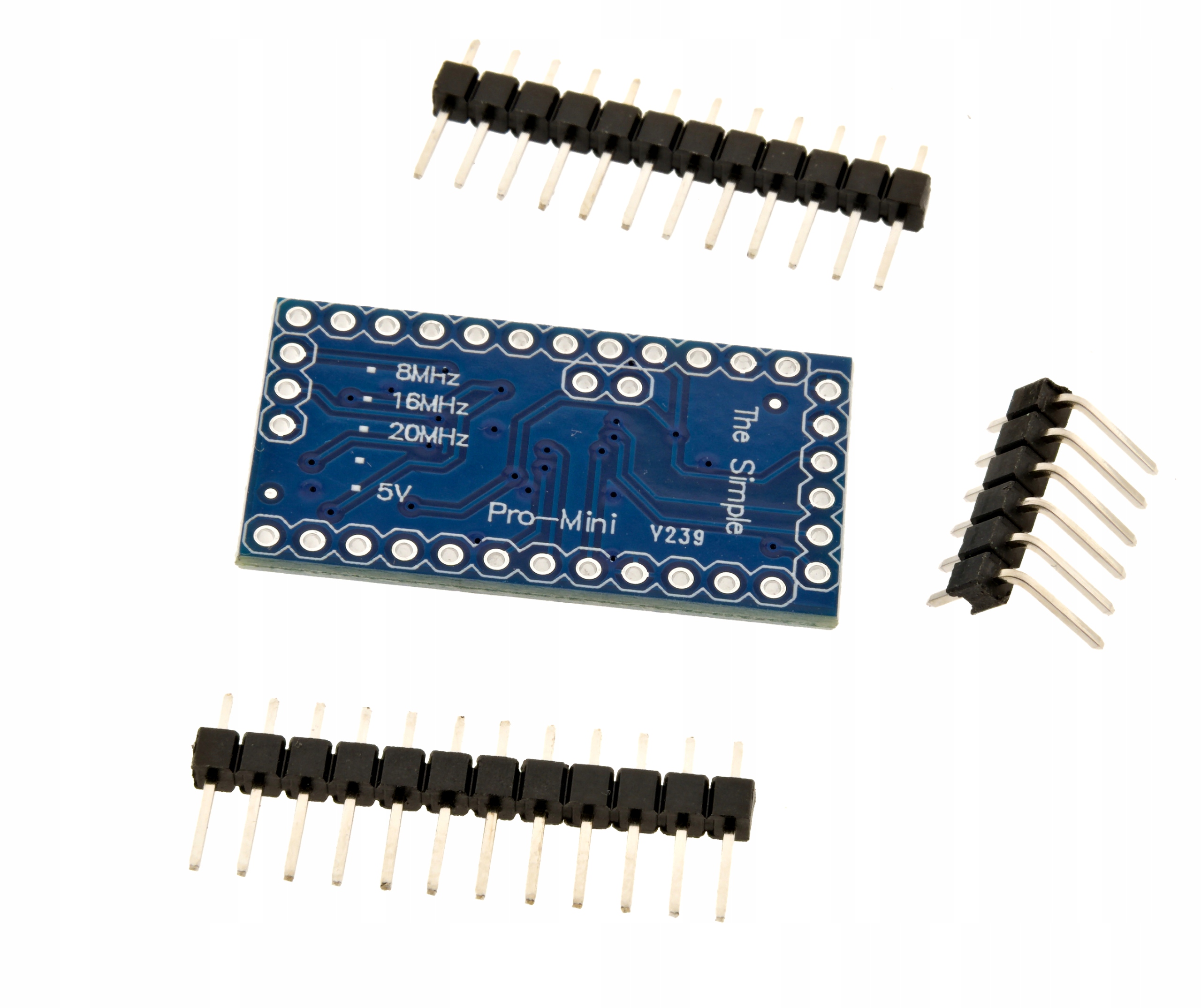

IMZ Płytka deweloperksa Atmega328p pro mini
Kompaktowa płytka deweloperska z mikrokontrolerem ATmega328P, pracująca przy napięciu 5 V i częstotliwości 16 MHz. Do programowania wymaga zewnętrznego konwertera USB–TTL, ponieważ nie ma wbudowanego interfejsu USB.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
- projekty DIY oparte na Arduino
- układy wbudowane
- robotyka
- automatyka domowa
- urządzenia IoT
- sterowniki i układy pomiarowe
- projekty edukacyjne
02 Specyfikacja techniczna
- mikrokontroler: ATmega328P
- napięcie pracy: 5 V
- częstotliwość: 16 MHz
- pamięć Flash: 32 KB, w tym około 2 KB zajmuje bootloader
- pamięć SRAM: 2 KB
- pamięć EEPROM: 1 KB
- wejścia/wyjścia cyfrowe: 14, w tym 6 PWM
- wejścia analogowe: 6
- interfejsy: UART, SPI, I2C
- programowanie: zewnętrzny konwerter USB–TTL
- wymiary: około 33 × 18 mm
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
IMZ Płytka deweloperksa Atmega328p pro mini
Model / symbol: P355
Kompaktowa płytka deweloperska z mikrokontrolerem ATmega328P, pracująca przy napięciu 5 V i częstotliwości 16 MHz. Do programowania wymaga zewnętrznego konwertera USB–TTL, ponieważ nie ma wbudowanego interfejsu USB.
Podłączenie
Do programowania potrzebny jest zewnętrzny konwerter USB–TTL, np. CH340 lub FT232. Materiał źródłowy nie określa pinów ani ich rozmieszczenia, więc połączenia należy ustalić na podstawie oznaczeń konkretnej płytki lub jej dokumentacji. Nie podłączaj płytki bezpośrednio do USB.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
- Przygotuj zewnętrzny konwerter USB–TTL; płytka nie ma wbudowanego portu USB do programowania. W materiale źródłowym jako przykłady podano konwertery CH340 i FT232.
- Zainstaluj Arduino IDE. Jeśli system operacyjny wymaga sterownika do użytego konwertera, zainstaluj sterownik właściwy dla tego adaptera.
- Połączenia konwertera z płytką wykonaj wyłącznie według oznaczeń na konkretnym egzemplarzu lub jego dokumentacji. Źródło nie podaje rozmieszczenia ani nazw pinów, dlatego nie można bezpiecznie wskazać połączeń.
- W Arduino IDE wybierz konfigurację płytki odpowiadającą ATmega328P, 5 V i 16 MHz, jeśli jest dostępna w zainstalowanym środowisku. Nazwy dostępnych opcji mogą zależeć od konfiguracji IDE.
- Wgraj szkic za pośrednictwem konwertera USB–TTL. Nie podłączaj płytki bezpośrednio do USB.
Materiał źródłowy nie podaje potwierdzonego rozmieszczenia pinów ani przykładowego połączenia, dlatego nie zamieszczono kodu Arduino.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
- projekty DIY oparte na Arduino
- układy wbudowane
- robotyka
- automatyka domowa
- urządzenia IoT
- sterowniki i układy pomiarowe
- projekty edukacyjne
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Czy płytkę można podłączyć bezpośrednio do komputera przez USB?
Nie. Do programowania wymagany jest zewnętrzny konwerter USB–TTL.
Jakie napięcie pracy podano dla tej wersji?
5 V. Źródło nie określa dopuszczalnego zakresu napięcia wejściowego ani sposobu podłączenia zasilania.
Jakie interfejsy komunikacyjne są dostępne?
Materiał wymienia UART, SPI i I2C.
Czy źródło podaje rozmieszczenie pinów?
Nie. Przed wykonaniem połączeń należy sprawdzić oznaczenia na płytce lub dokumentację konkretnego wariantu.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
i Ważne informacje dotyczące bezpieczeństwa
Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.
Przeznaczenie produktu
- edukacja i nauka programowania mikrokontrolerów
- prototypowanie oraz projekty DIY i Arduino
- niskonapięciowe układy sterujące, pomiarowe i komunikacyjne
- Używaj płytki w suchym środowisku i chroń ją przed wilgocią, kurzem przewodzącym oraz zanieczyszczeniami.
- Przed zasileniem sprawdź oznaczenia płytki i dokumentację; podane napięcie pracy wynosi 5 V.
- Wykonuj połączenia przy odłączonym zasilaniu i upewnij się, że nie występują zwarcia.
- Montuj płytkę w sposób ograniczający ryzyko dotknięcia przewodzących elementów i uszkodzenia mechanicznego.
- Produkt zawiera elementy elektroniczne; przechowuj go poza zasięgiem małych dzieci i nie pozostawiaj luźnych elementów w miejscu dostępnym dla nich.
Na co zwrócić uwagę
- Nie podłączaj płytki bezpośrednio do portu USB — wymaga zewnętrznego konwertera USB–TTL.
- Nie przekraczaj podanego napięcia pracy 5 V; źródło nie określa tolerancji ani zakresu napięcia wejściowego.
- Nie zakładaj zgodności poziomów logicznych z urządzeniami o innym napięciu bez sprawdzenia ich specyfikacji.
- Nie wykonuj połączeń według przypadkowego pinoutu; rozmieszczenie pinów nie zostało podane w materiale źródłowym.
- Nie podłączaj ani nie odłączaj przewodów przy zasilonym układzie, jeśli grozi to zwarciem.
Ograniczenia zastosowania
- nie używaj jako samodzielnego, certyfikowanego urządzenia do ochrony życia lub zdrowia
- nie stosuj w układach, w których awaria może spowodować zagrożenie dla ludzi lub mienia, bez odpowiednich zabezpieczeń i niezależnej weryfikacji projektu
- nie podłączaj bezpośrednio do instalacji sieciowej ani innych obwodów o napięciu niezgodnym z parametrami płytki
