P010

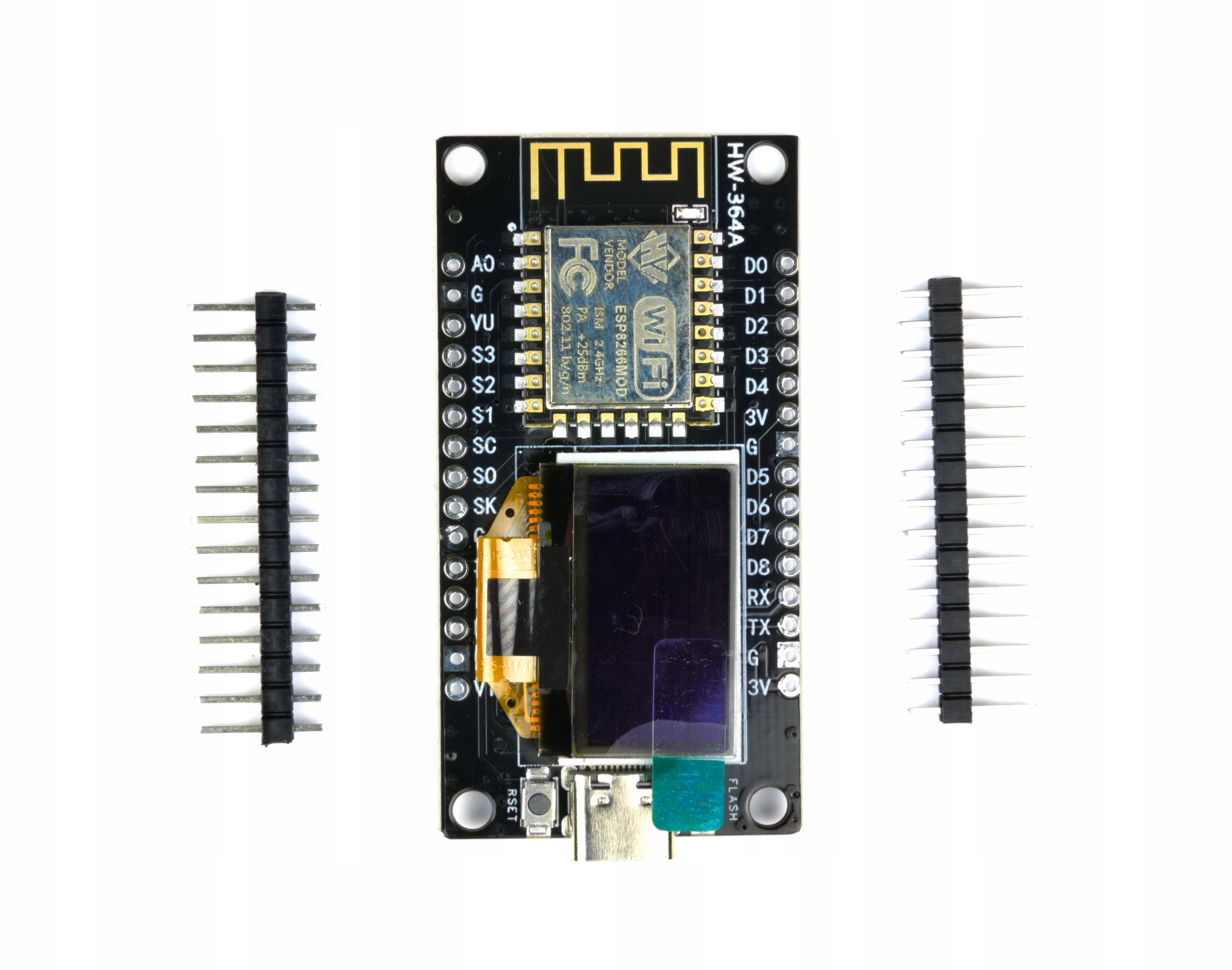

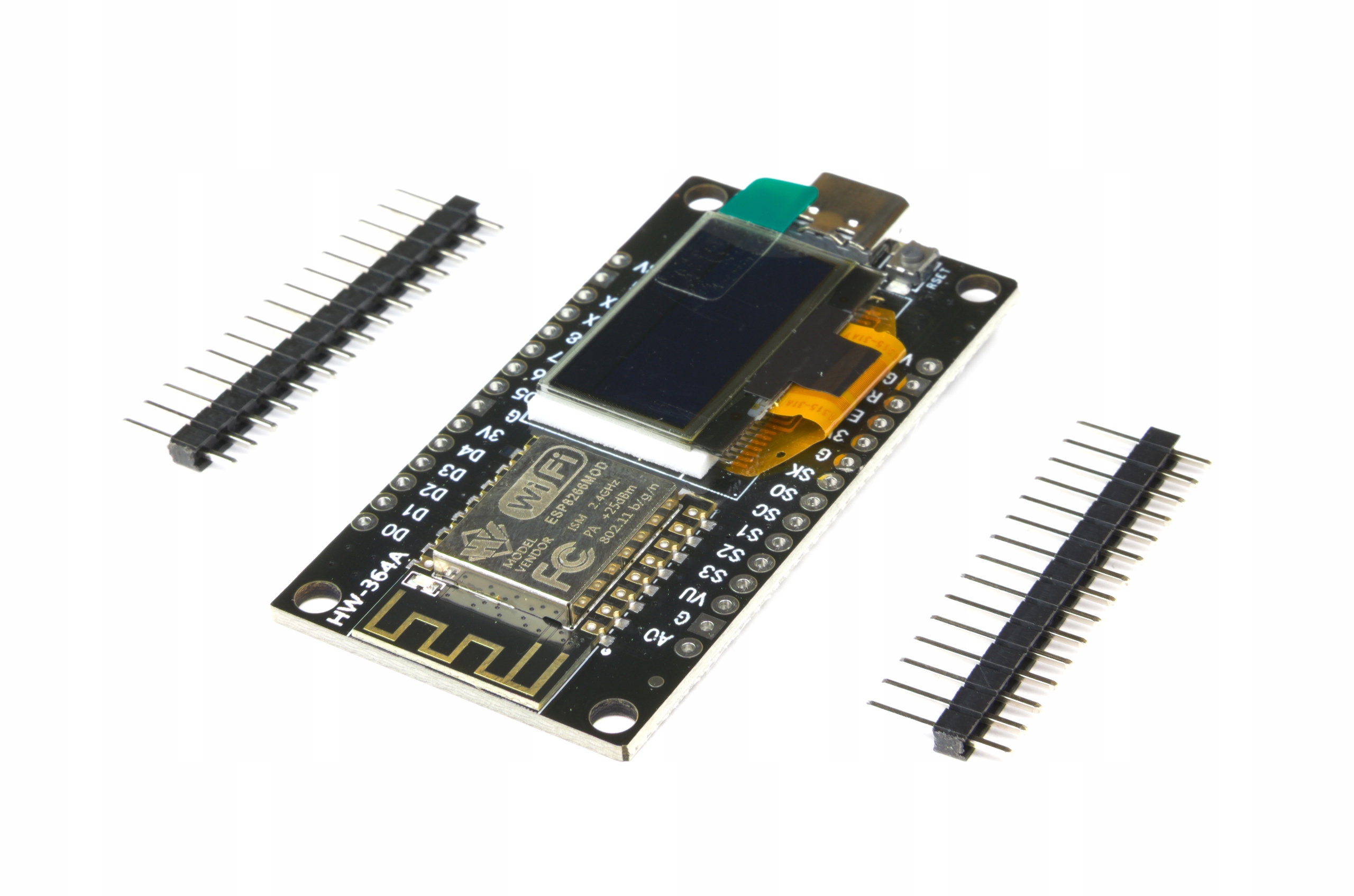

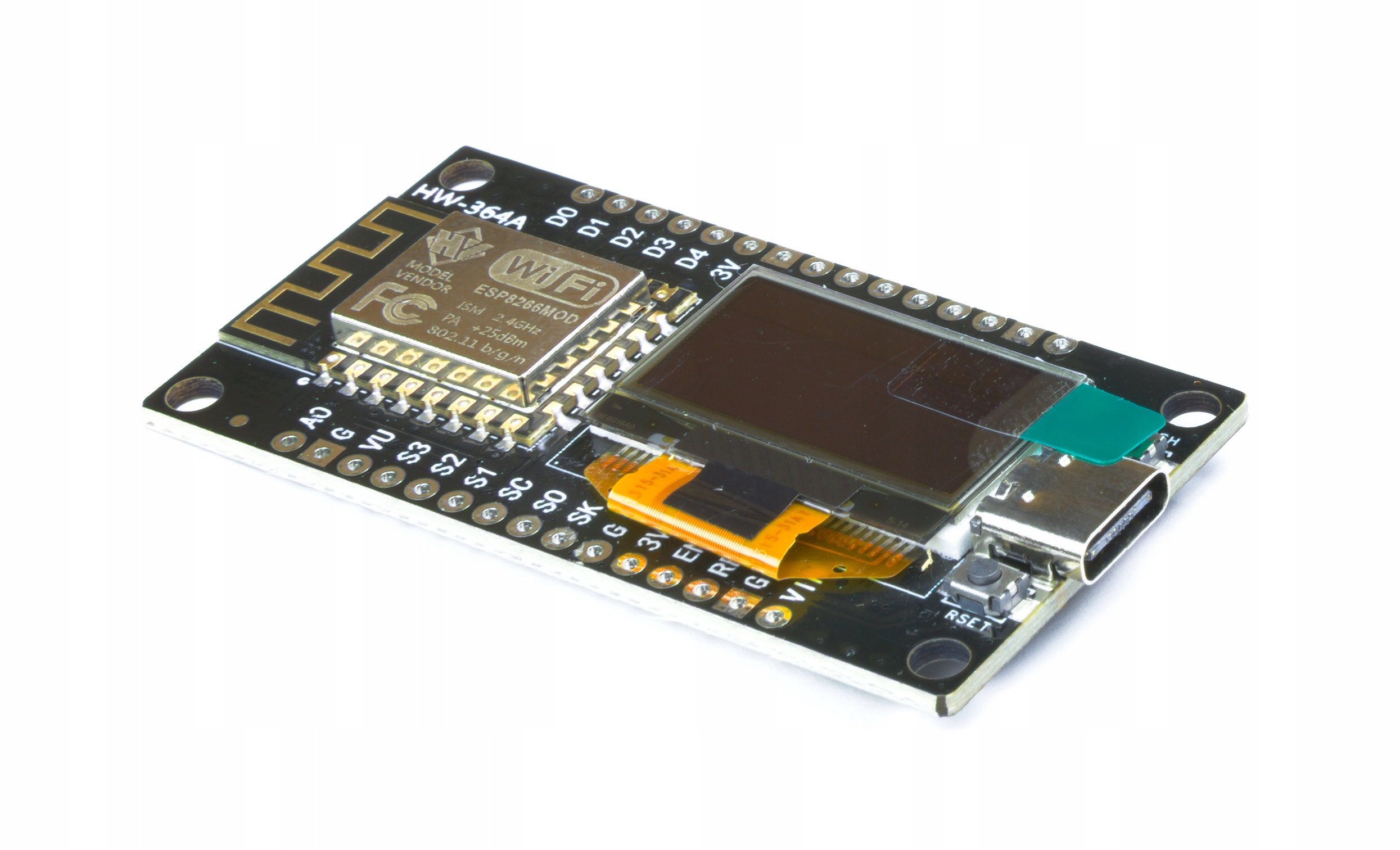

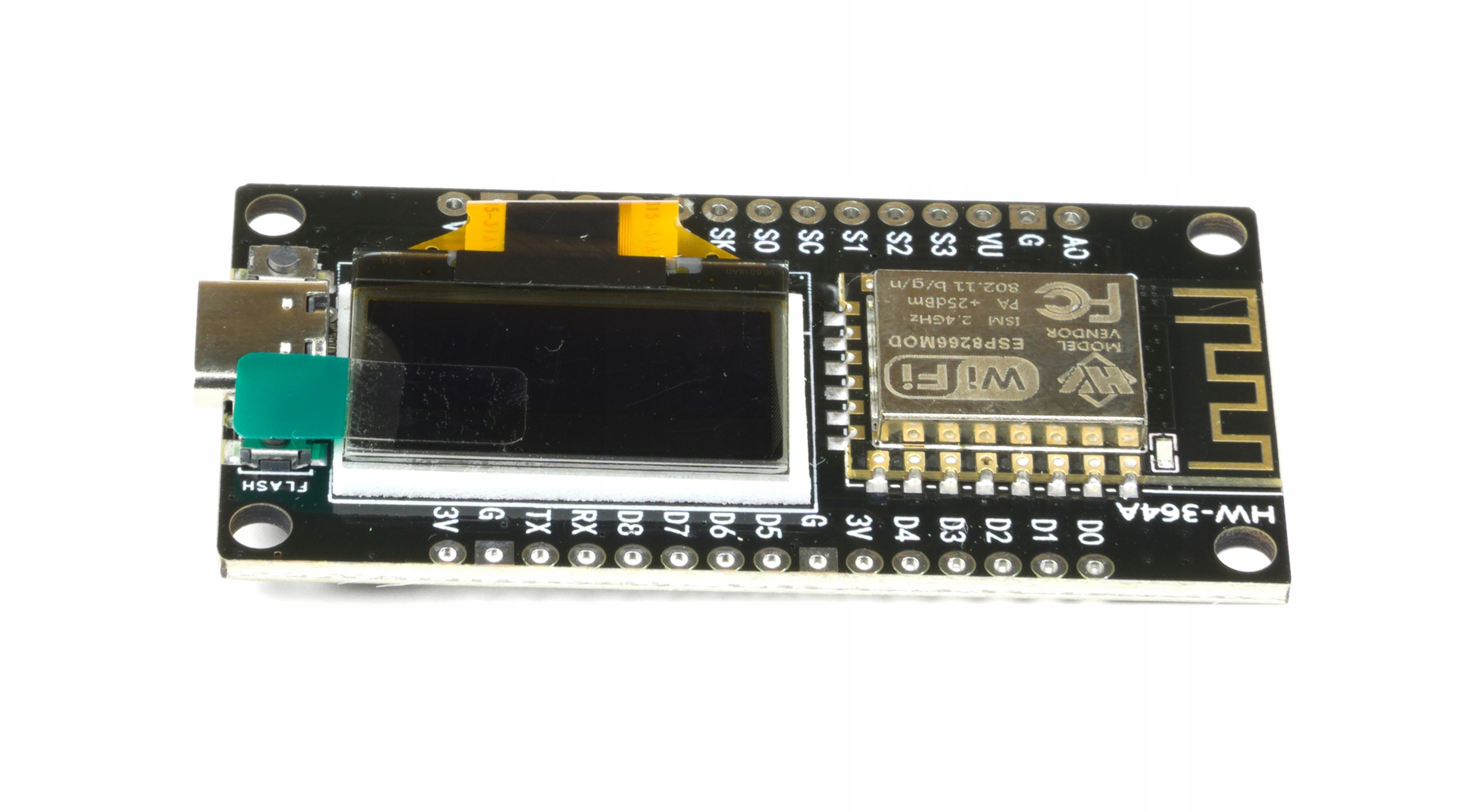

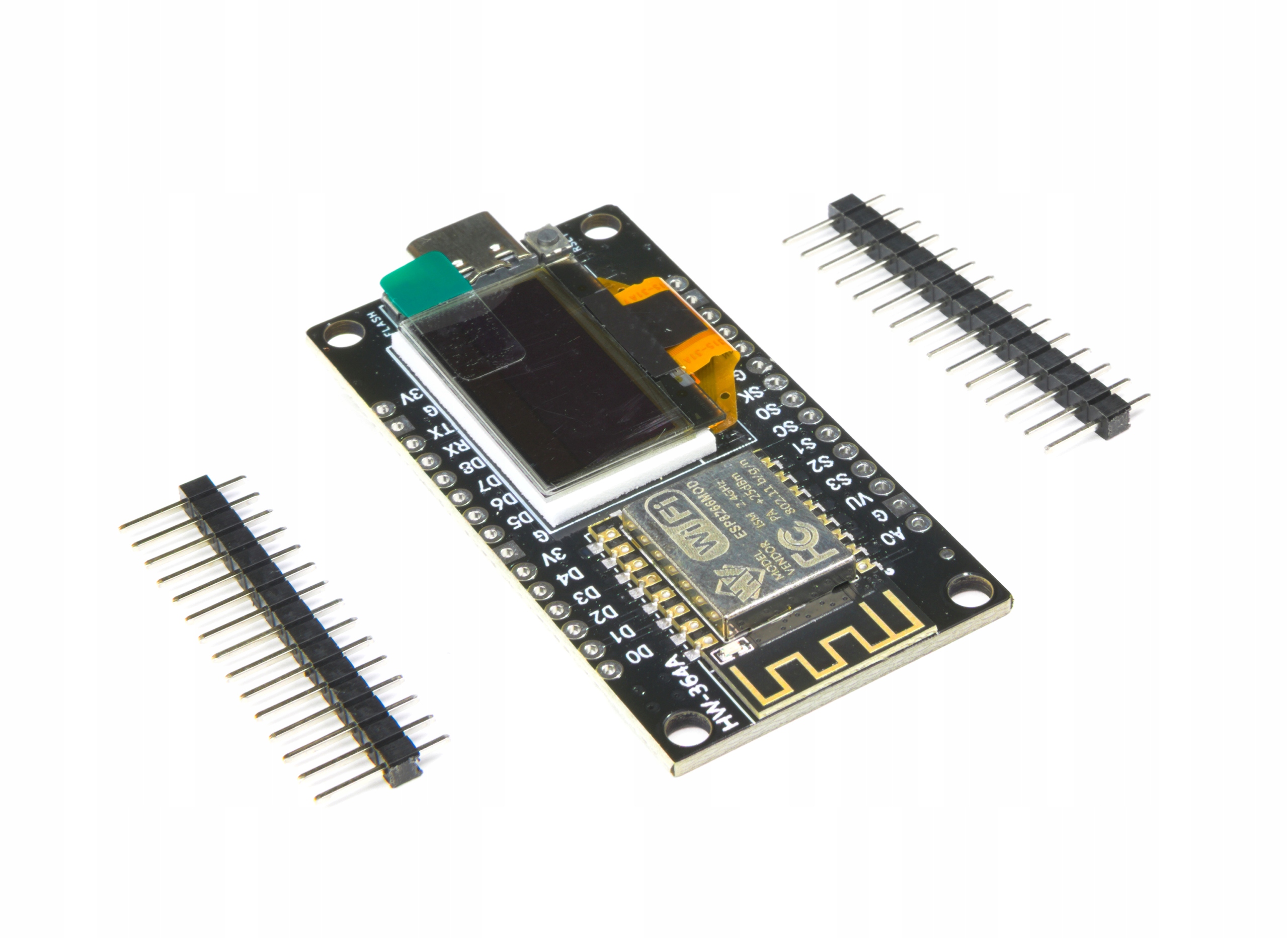

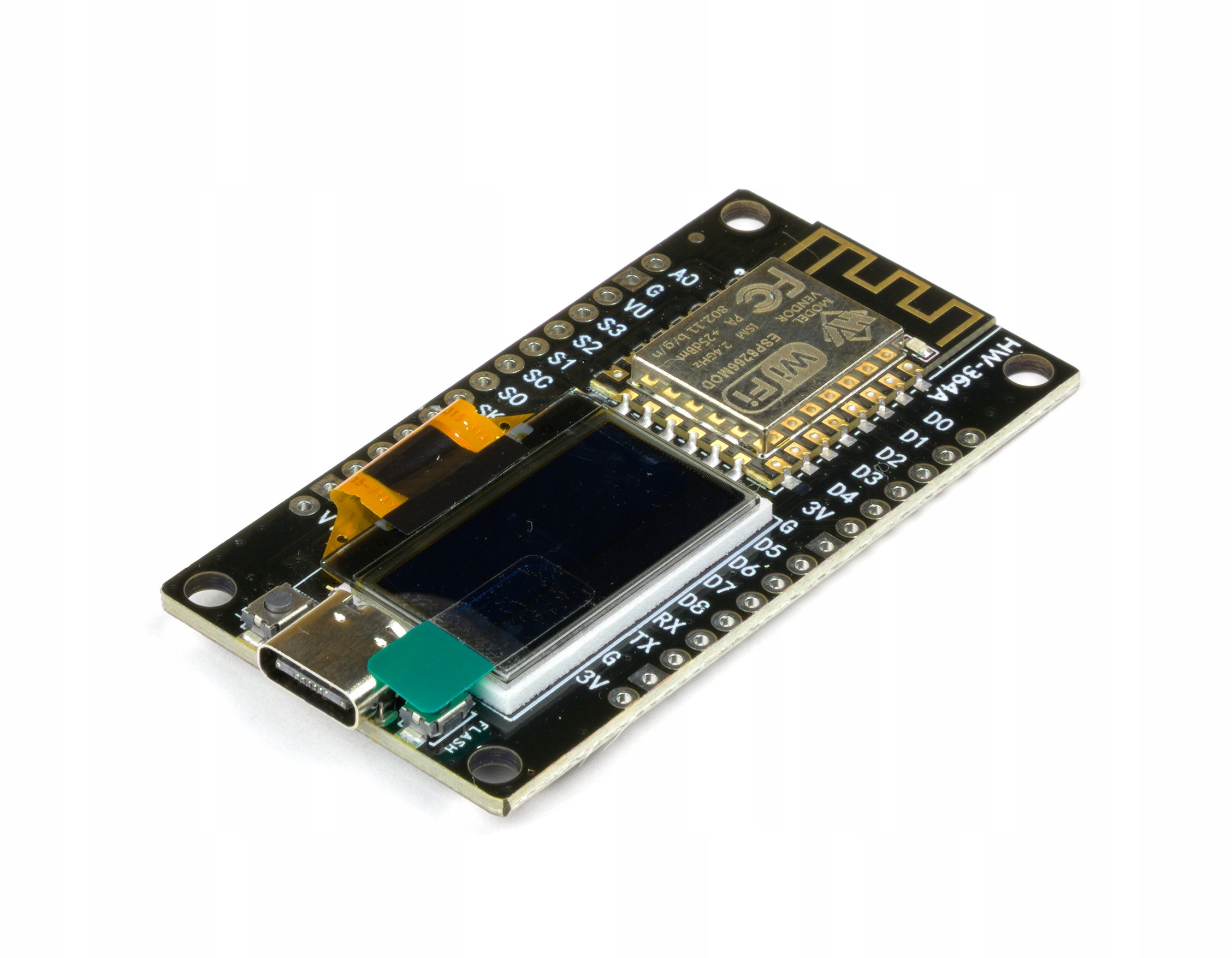

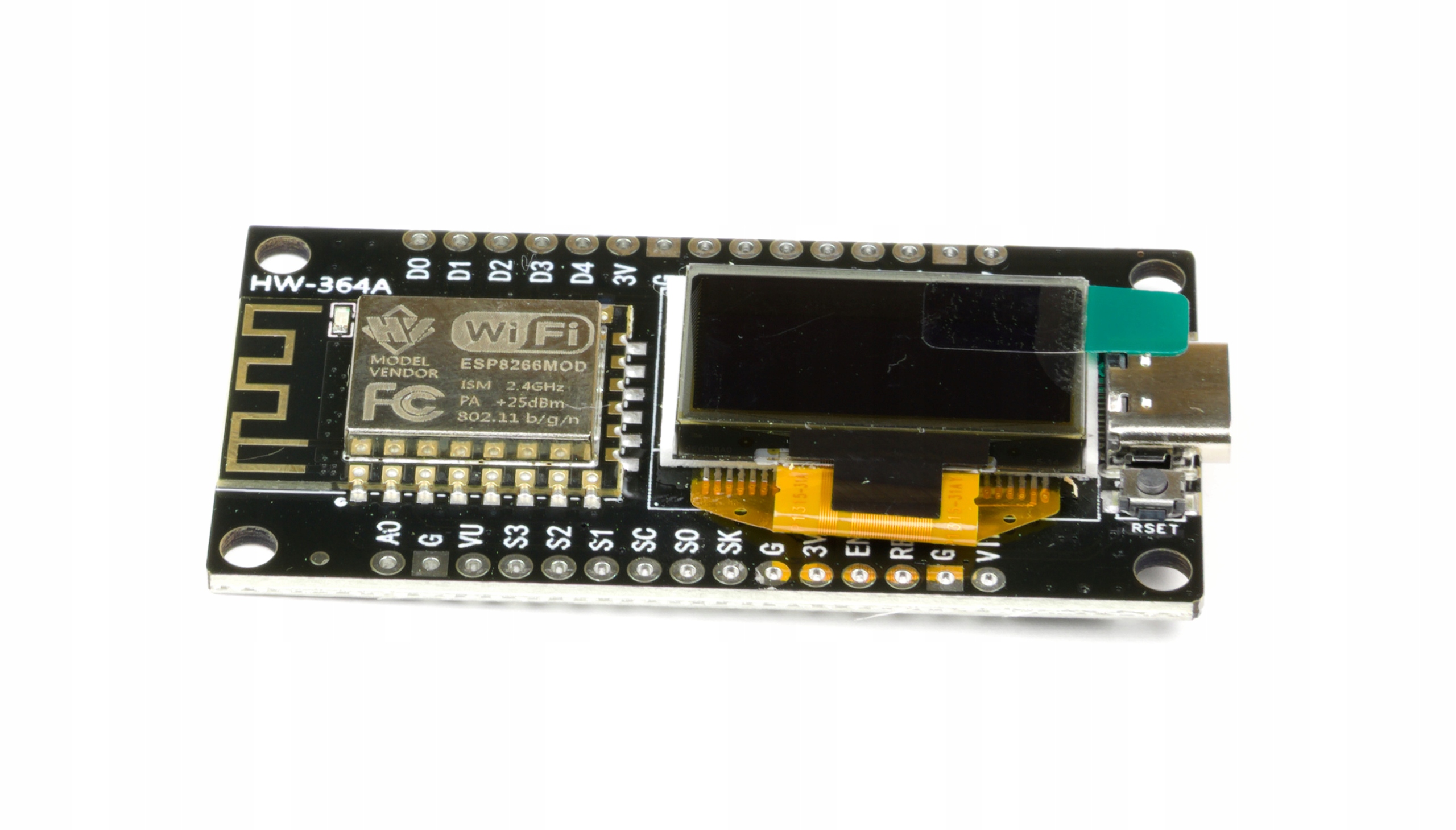

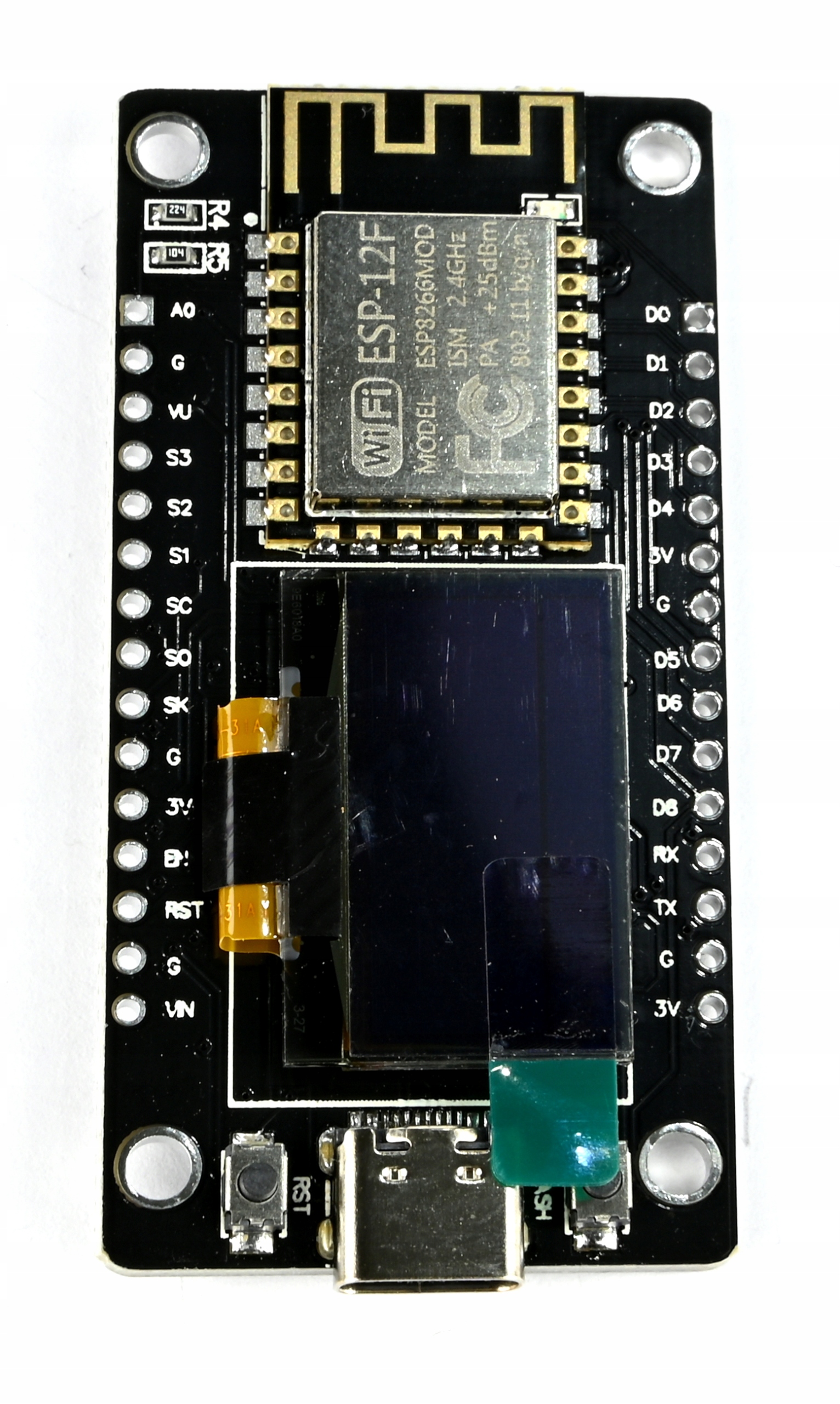

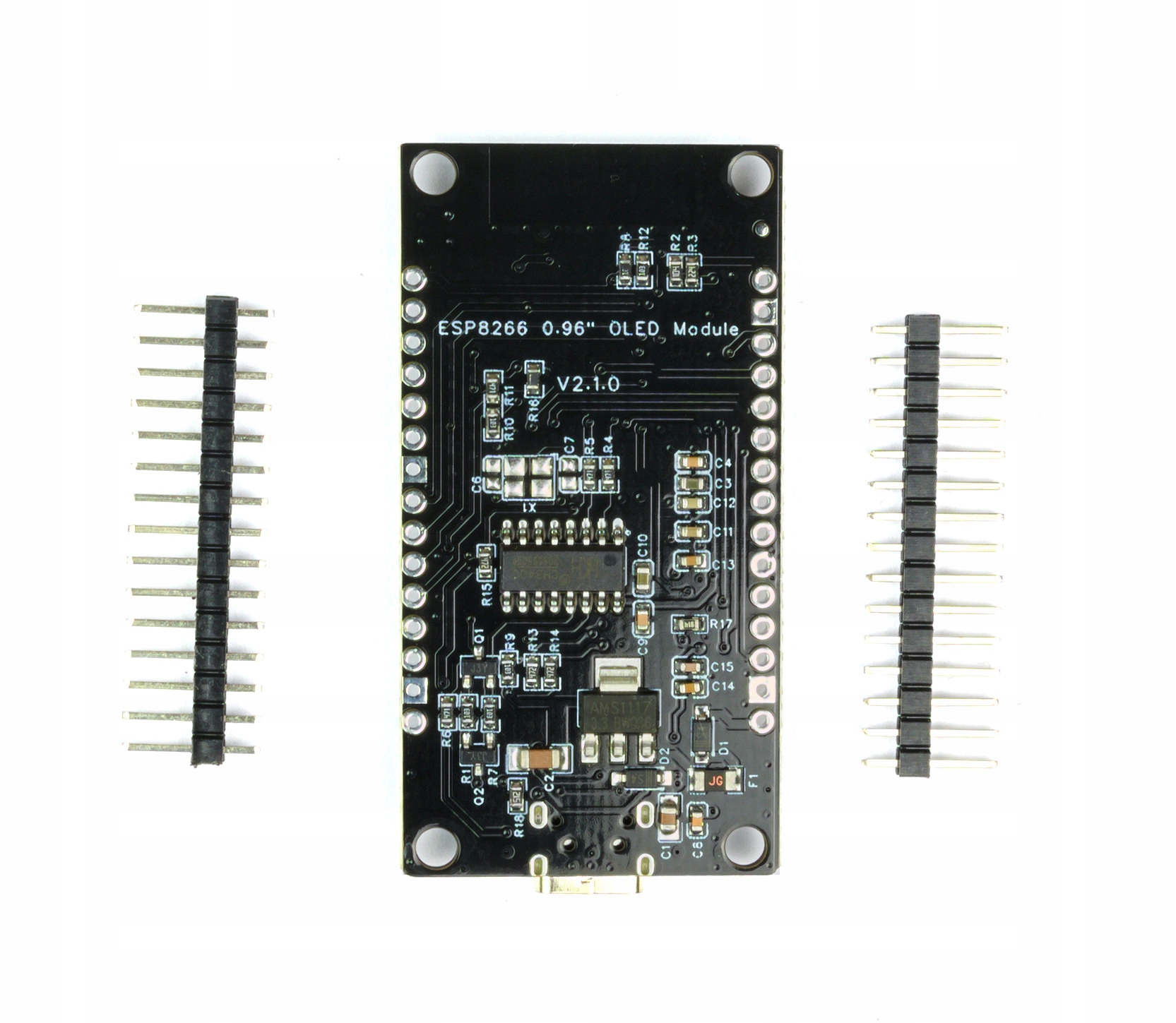

IMZ ESP8266 NodeMCU OLED 0.96" USB-C żółto-niebieski
To rozwiązanie powstało z myślą o prostocie i szybkości działania. Zamiast łączyć osobno ESP8266 i wyświetlacz OLED, tutaj masz wszystko gotowe na jednej płytce – wystarczy podłączyć USB i możesz zaczynać.
Zintegrowany ekran OLED 0.96" o rozdzielczości 128x64 px (żółto-niebieski) świetnie sprawdza się do prezentacji danych: odczytów z czujników, statusu WiFi, komunikatów systemowych czy prostych interfejsów użytkownika. Dzięki wysokiemu kontrastowi i szerokim kątom widzenia jest czytelny nawet w trudniejszych warunkach.
ESP8266 zapewnia pełną łączność WiFi, co pozwala tworzyć projekty takie jak: stacje pogodowe, wyświetlacze danych online, panele sterujące, systemy smart home czy urządzenia komunikujące się z API.
Całość ma bardzo kompaktową konstrukcję – wyświetlacz jest trwale zintegrowany z płytką (taśma FPC), co eliminuje problem luźnych połączeń i znacząco upraszcza montaż.
To idealny wybór zarówno do nauki, jak i do realnych projektów – szczególnie tam, gdzie liczy się miejsce, prostota i szybkie uruchomienie.
Kup na Allegro ↗01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
zastosowanie
- wyświetlacze danych z czujników (temperatura, wilgotność, ciśnienie)
- stacje pogodowe WiFi
- panele informacyjne IoT (status sieci, API, systemów)
- zegary internetowe (NTP) i budziki
- mini dashboardy danych (np. Home Assistant, MQTT)
- systemy smart home (sterowanie i podgląd statusów)
- liczniki i mierniki (np. energii, impulsów, czasu pracy)
- interfejsy użytkownika do projektów DIY
- urządzenia przenośne z wyświetlaczem
- edukacja i nauka programowania (Arduino / ESP8266)
02 Specyfikacja techniczna
Specyfikacja:
- mikrokontroler: ESP8266 (ESP-12E)
- modul_wifi: 2.4 GHz 802.11 b/g/n
- napiecie_zasilania: 5V (USB) / 3.3V (VIN/3V3)
- logika: 3.3V
- interfejs_usb: Micro USB (UART – CH340)
- pamiec_flash: 4 MB
- czestotliwosc_cpu: 80 MHz / 160 MHz
- gpio: do 11 dostępnych pinów
- adc: 1 kanał (0–1V)
- wyswietlacz:
- typ: OLED
- przekatna: 0.96"
- rozdzielczosc: 128x64 px
- sterownik: SSD1306
- kolor: żółto-niebieski
- interfejs: I2C
- domyslne_piny_i2c:
- sda: D2 (GPIO4)
- scl: D1 (GPIO5)
- adres_i2c: 0x3C
- montaz_wyswietlacza: zintegrowany (COG, taśma FPC)
- wymiary: ok. 58 x 31 mm
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
IMZ ESP8266 NodeMCU OLED 0.96" USB-C żółto-niebieski
Model / symbol: P010
To rozwiązanie powstało z myślą o prostocie i szybkości działania. Zamiast łączyć osobno ESP8266 i wyświetlacz OLED, tutaj masz wszystko gotowe na jednej płytce – wystarczy podłączyć USB i możesz zaczynać.
Zintegrowany ekran OLED 0.96" o rozdzielczości 128x64 px (żółto-niebieski) świetnie sprawdza się do prezentacji danych: odczytów z czujników, statusu WiFi, komunikatów systemowych czy prostych interfejsów użytkownika. Dzięki wysokiemu kontrastowi i szerokim kątom widzenia jest czytelny nawet w trudniejszych warunkach.
ESP8266 zapewnia pełną łączność WiFi, co pozwala tworzyć projekty takie jak: stacje pogodowe, wyświetlacze danych online, panele sterujące, systemy smart home czy urządzenia komunikujące się z API.
Całość ma bardzo kompaktową konstrukcję – wyświetlacz jest trwale zintegrowany z płytką (taśma FPC), co eliminuje problem luźnych połączeń i znacząco upraszcza montaż.
To idealny wybór zarówno do nauki, jak i do realnych projektów – szczególnie tam, gdzie liczy się miejsce, prostota i szybkie uruchomienie.
Podłączenie
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
zastosowanie
- wyświetlacze danych z czujników (temperatura, wilgotność, ciśnienie)
- stacje pogodowe WiFi
- panele informacyjne IoT (status sieci, API, systemów)
- zegary internetowe (NTP) i budziki
- mini dashboardy danych (np. Home Assistant, MQTT)
- systemy smart home (sterowanie i podgląd statusów)
- liczniki i mierniki (np. energii, impulsów, czasu pracy)
- interfejsy użytkownika do projektów DIY
- urządzenia przenośne z wyświetlaczem
- edukacja i nauka programowania (Arduino / ESP8266)
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
i Ważne informacje dotyczące bezpieczeństwa
Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.
