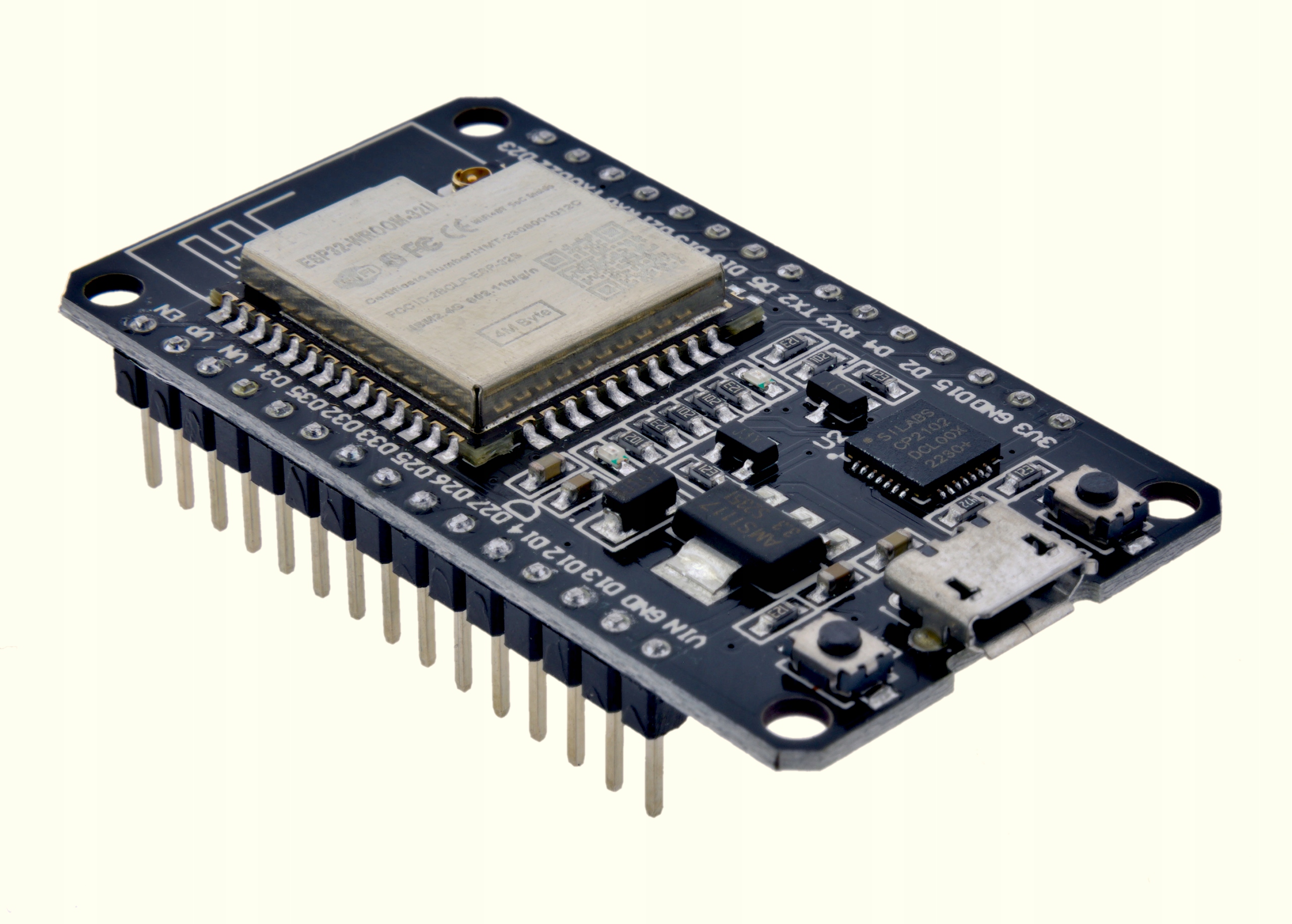

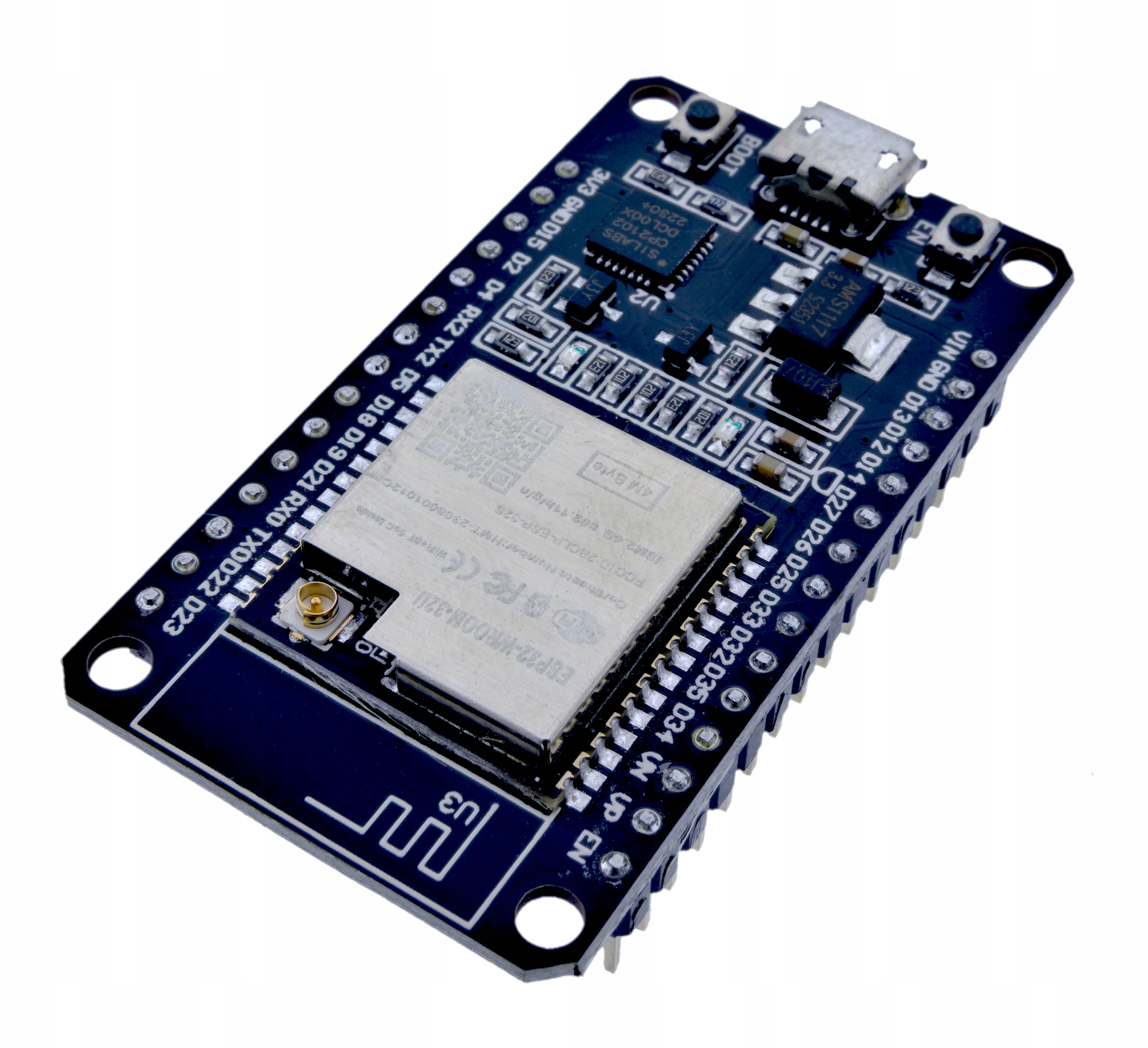

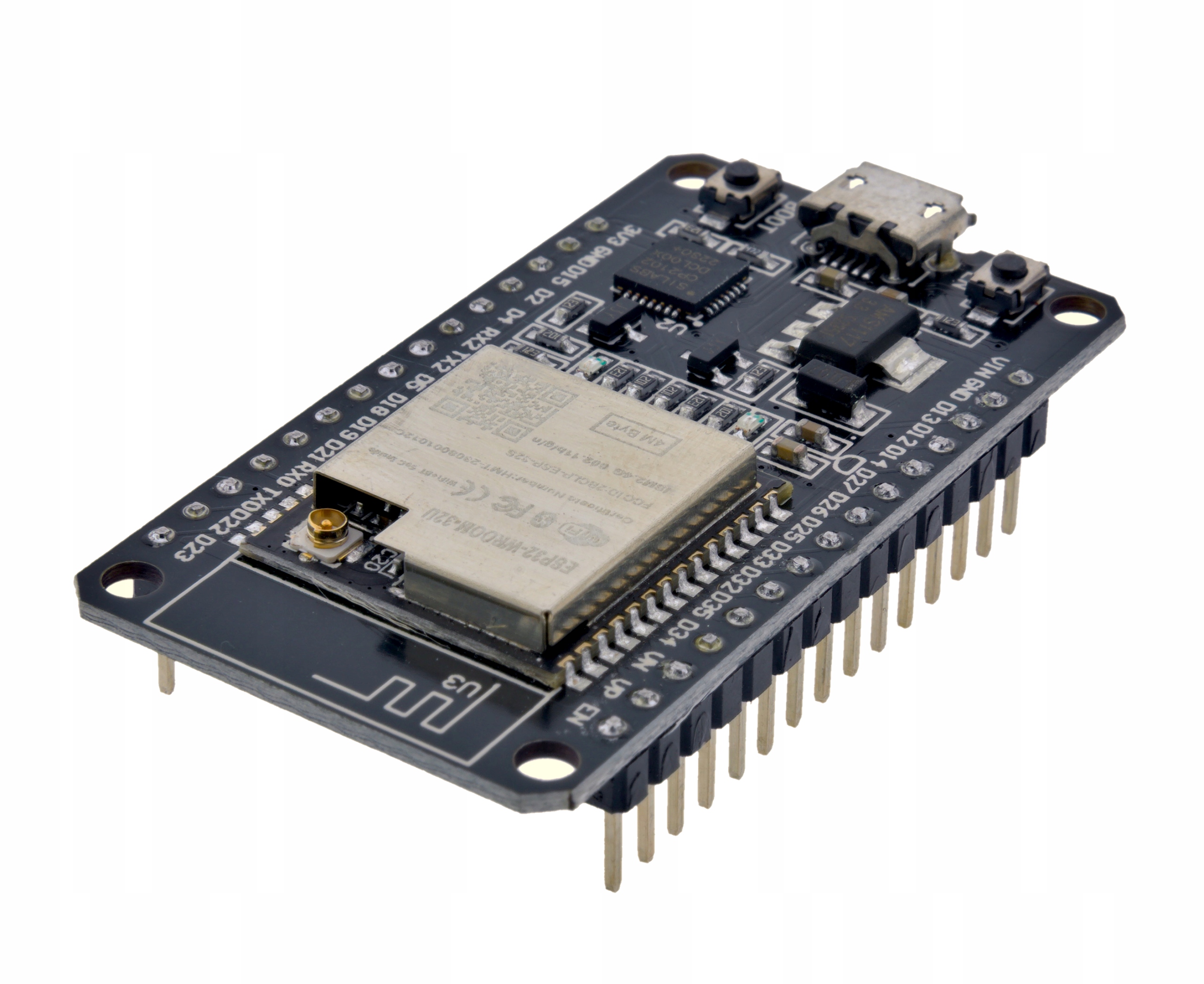

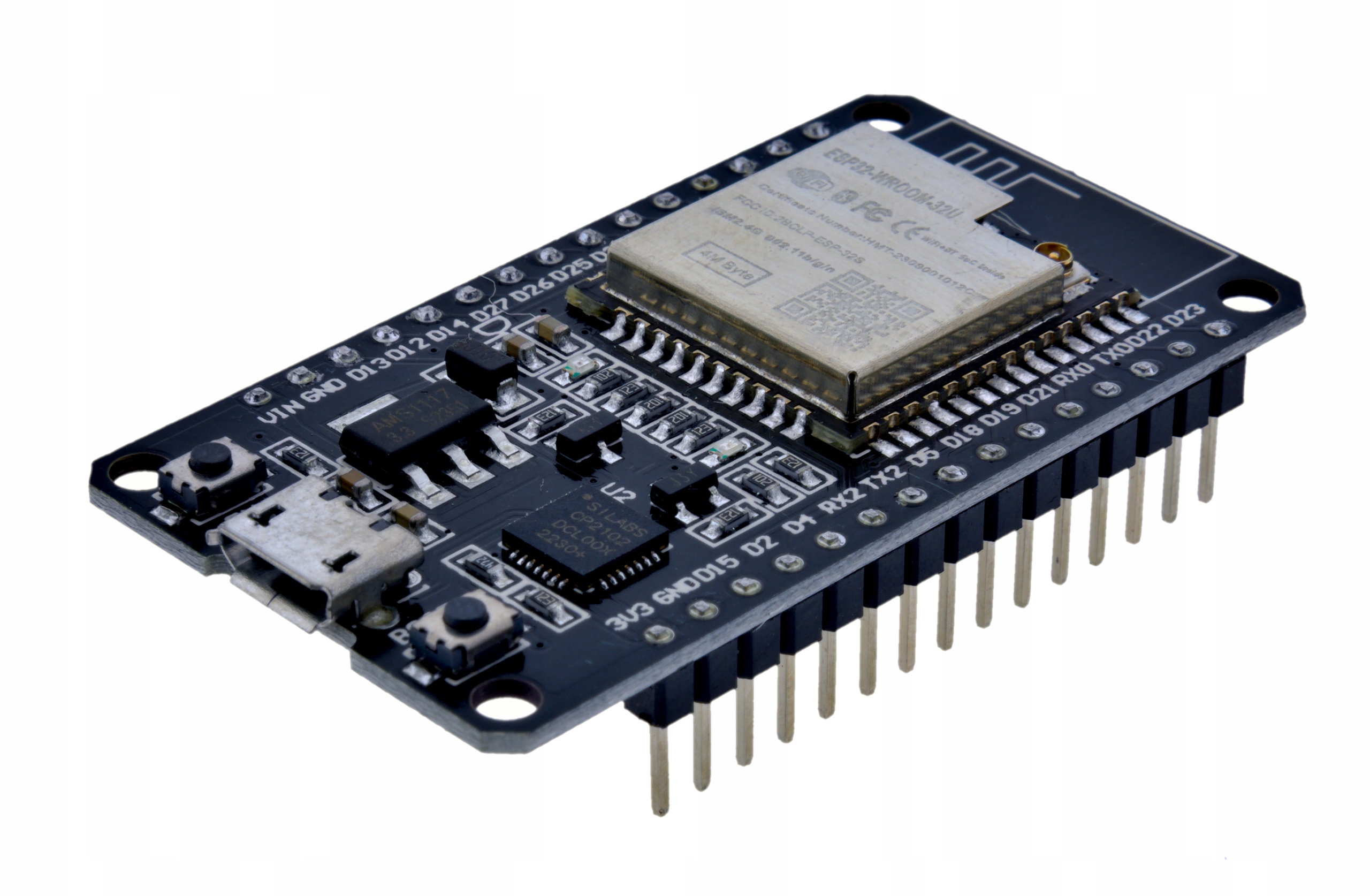

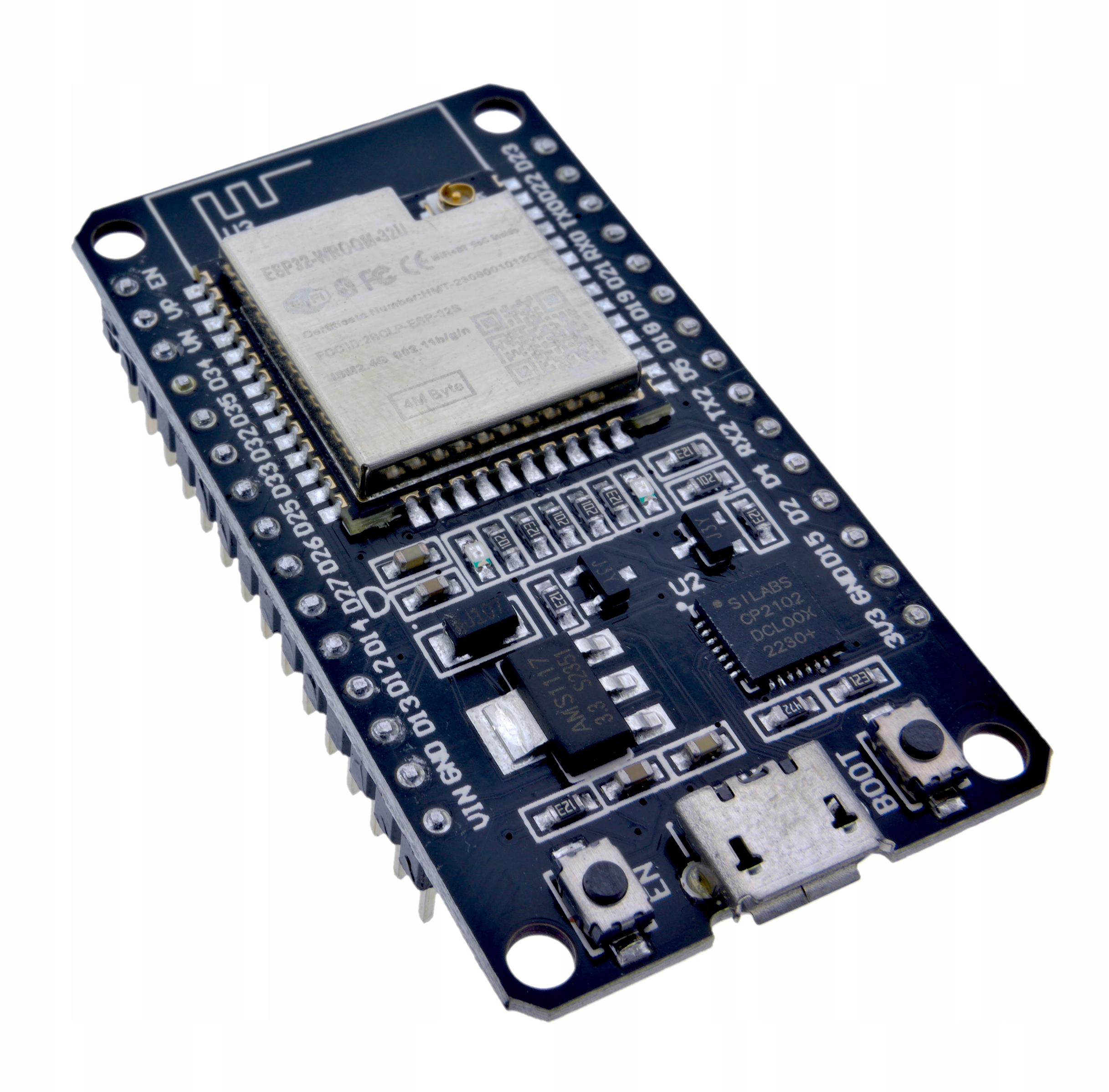

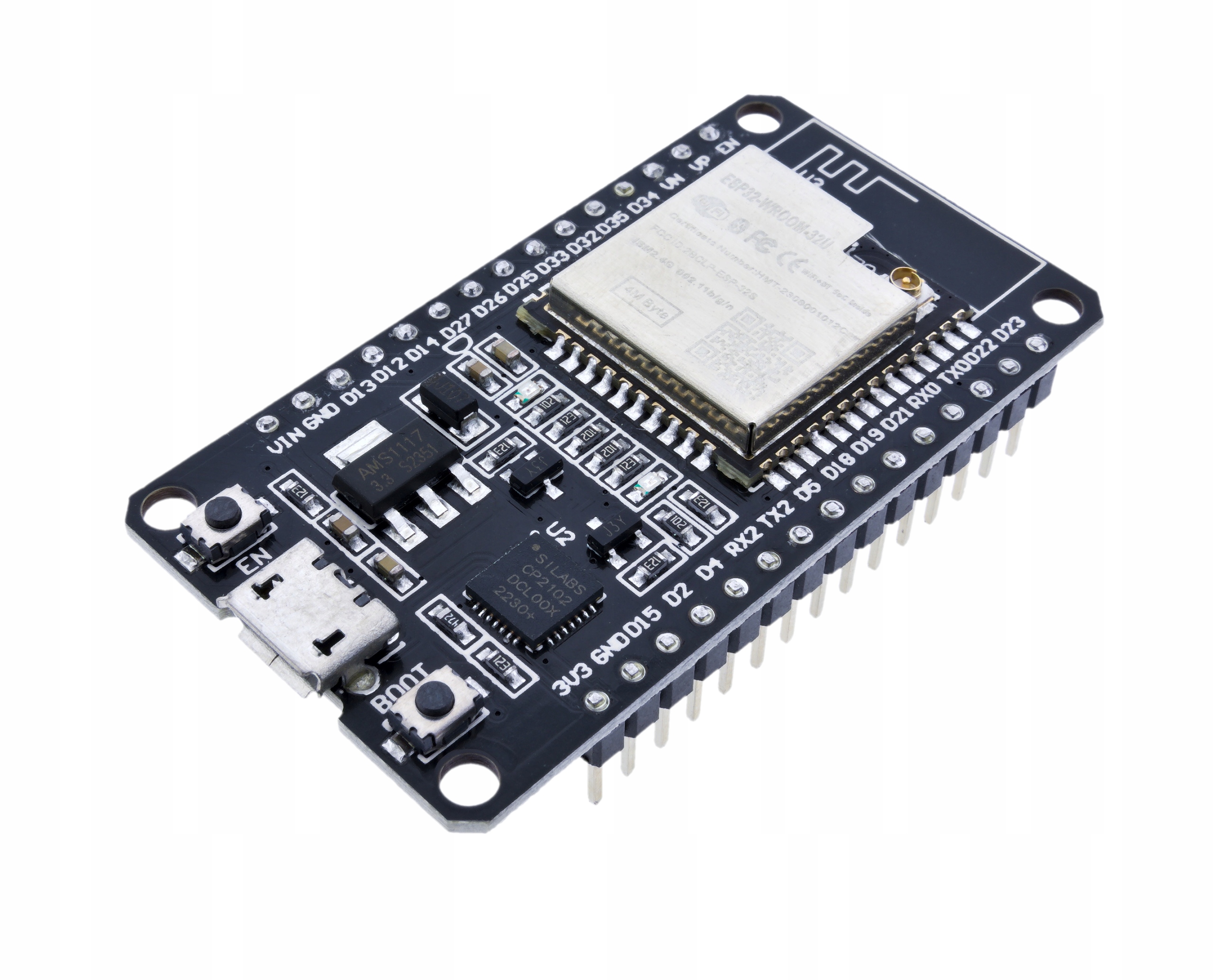

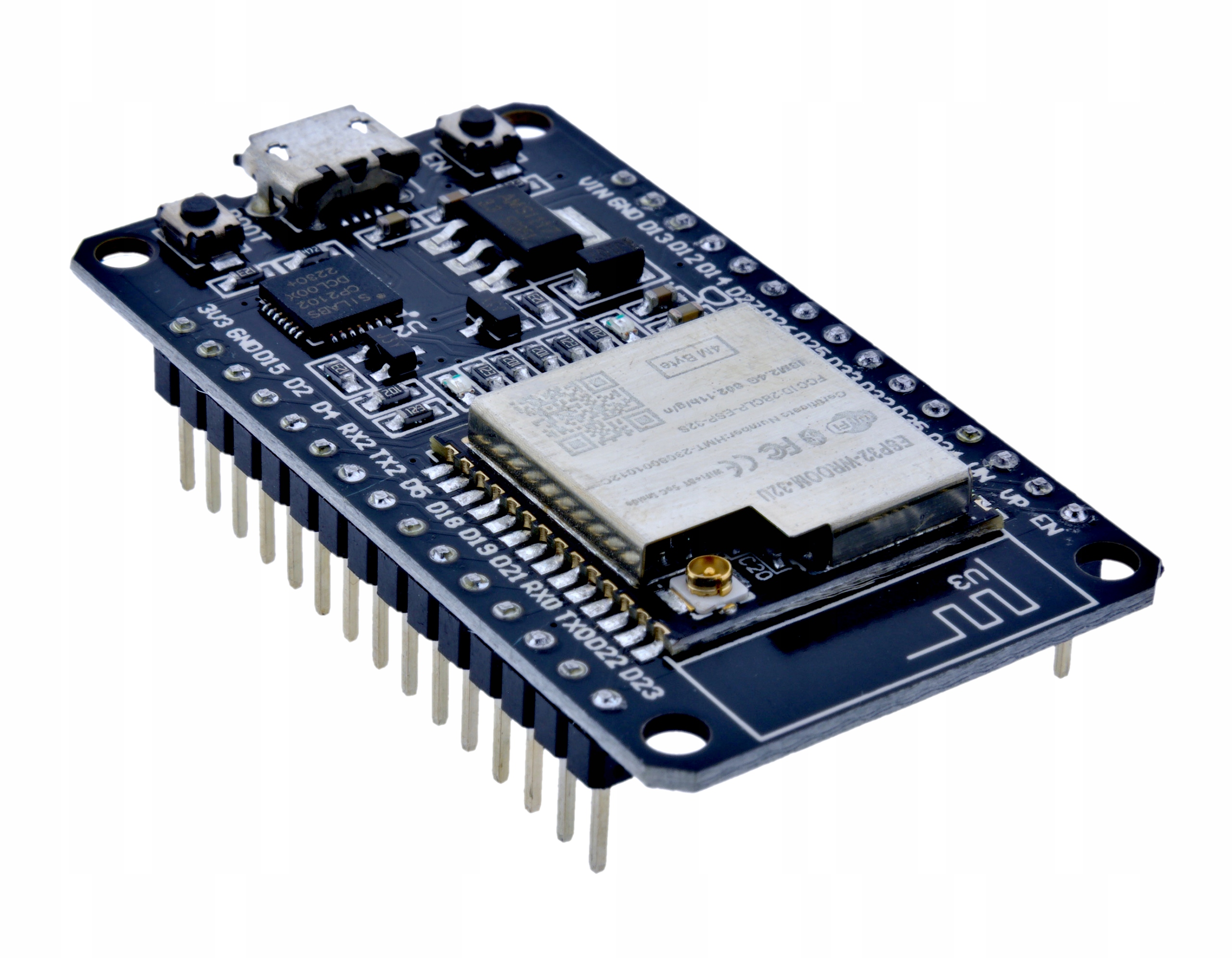

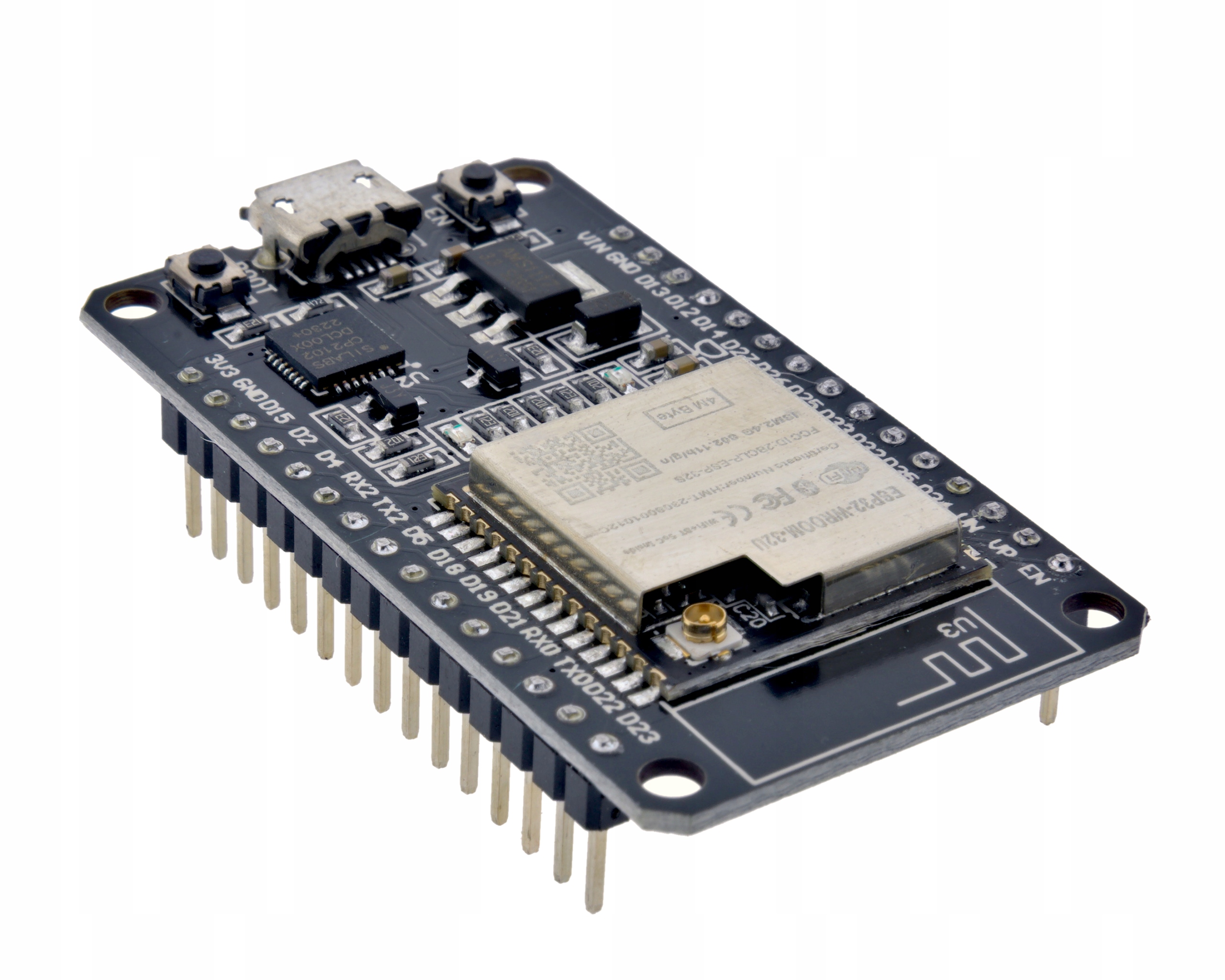

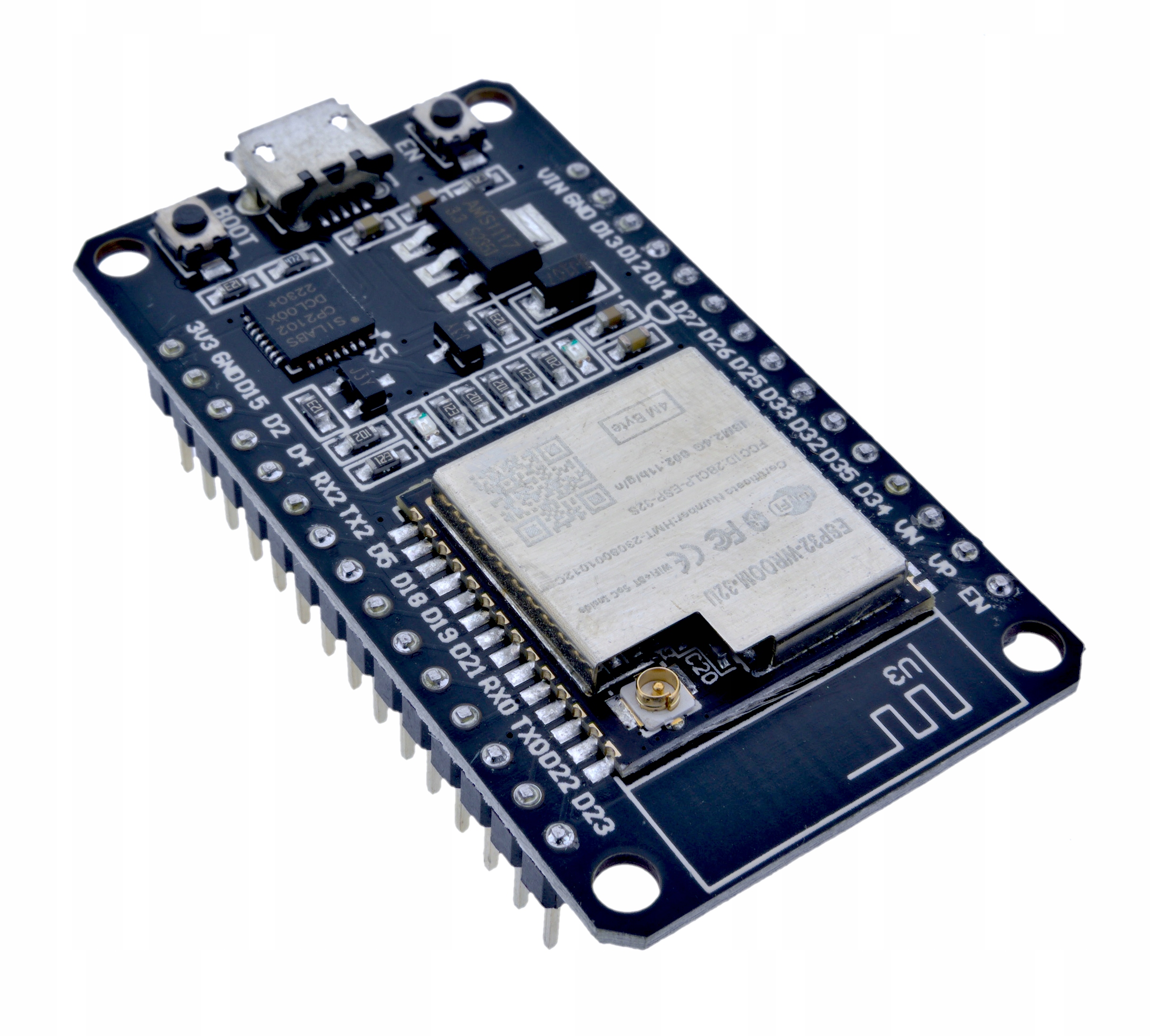

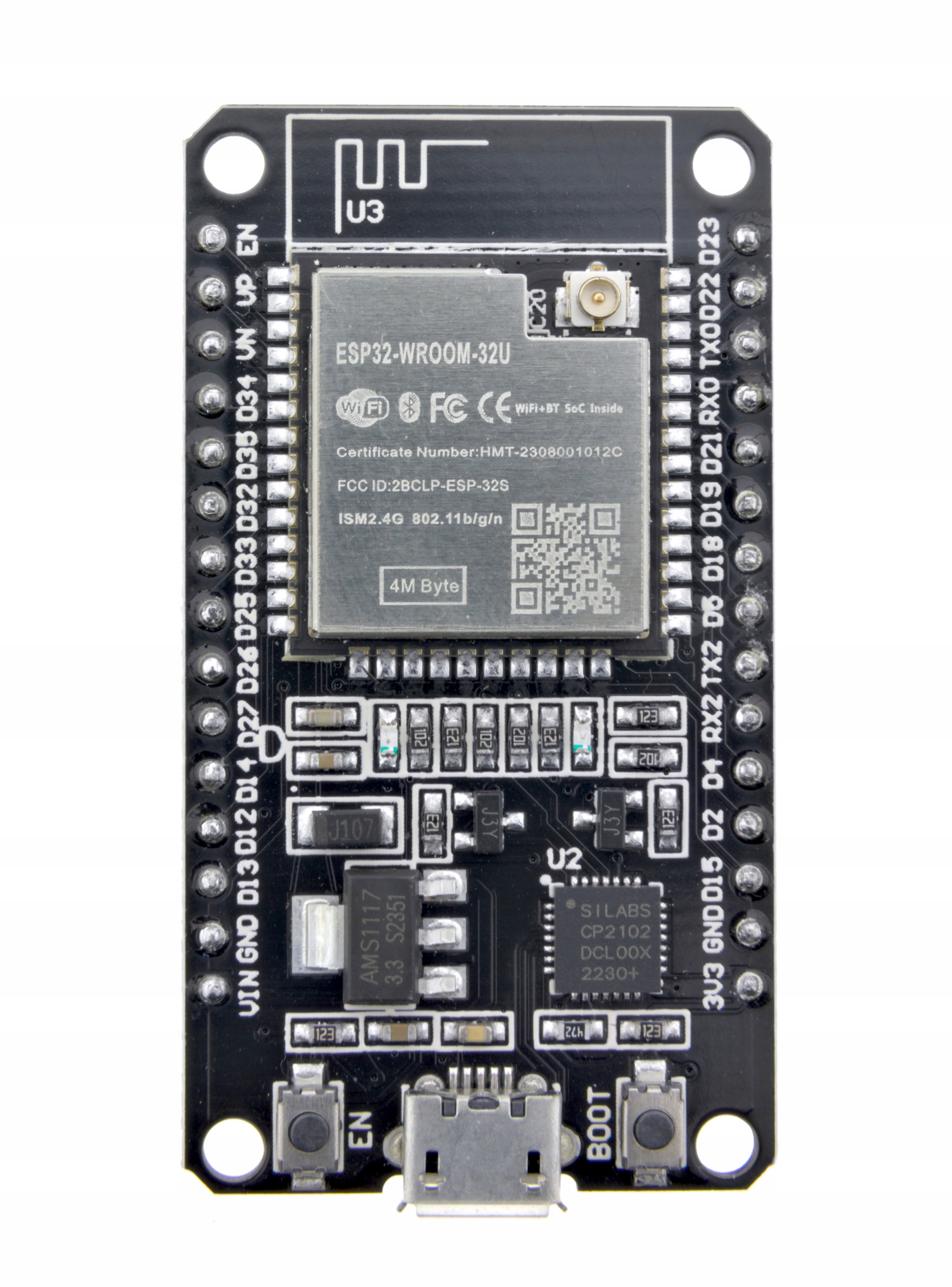

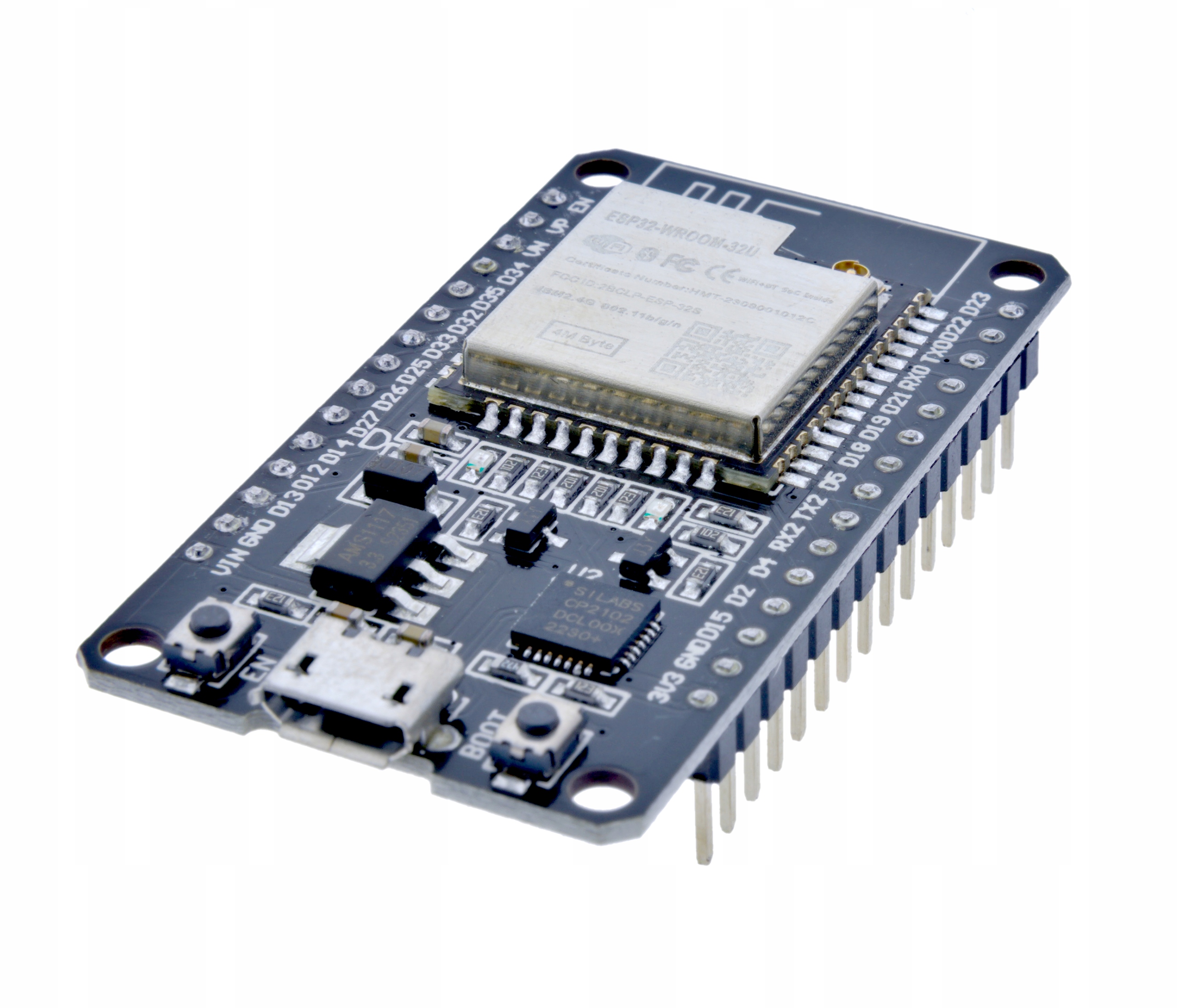

IMZ Płytka ESP32 30pin z WROOM-32U CP2102 micro-USB złącze anteny U.FL

Kolejność pracy z materiałami produktu:

1. Sprawdź model i parametry

   Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.

2. Zapoznaj się z instrukcją

   Instrukcja

   1. Podłączenie płytki

   1. Podłącz płytkę do komputera za pomocą przewodu micro-USB.
   2. System powinien wykryć nowe urządzenie (port COM / /dev/ttyUSB).
   3. Jeśli port nie pojawi się automatycznie – zainstaluj sterowniki do układu CP2102.

   ---

   2. Instalacja Arduino IDE

   1. Pobierz i zainstaluj Arduino IDE (jeśli jeszcze nie masz).

   2. Uruchom Arduino IDE.

   3. Wejdź w: Plik → Preferencje

   4. W polu „Dodatkowe adresy URL do menedżera płytek” dodaj:

      https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json


   5. Zatwierdź i przejdź do: Narzędzia → Płytka → Menedżer płytek

   6. Wyszukaj „ESP32” i zainstaluj pakiet od Espressif.

   ---

   3. Wybór płytki i portu

   1. W Arduino IDE wybierz: Narzędzia → Płytka → ESP32 Dev Module
   2. Wybierz odpowiedni port: Narzędzia → Port → (Twój port COM / ttyUSB)

   ---

   4. Pierwsze uruchomienie

   1. Kliknij przycisk Wgraj (Upload).
   2. W niektórych wersjach płytki może być wymagane przytrzymanie przycisku BOOT podczas rozpoczynania wgrywania (jeśli upload nie startuje automatycznie).

   ---

   5. Test działania – dioda LED

   Poniższy program miga diodą podłączoną do pinu GPIO2 (w wielu płytkach jest to wbudowana dioda LED).

   // ============================================
   // Prosty test ESP32 - miganie diodą LED
   // ============================================

   // Definicja pinu LED
   // W wielu płytkach ESP32 dioda jest podłączona do GPIO2
   #define LED_PIN 2

   void setup() {
     // Ustawiamy pin LED jako wyjście
     pinMode(LED_PIN, OUTPUT);

     // Uruchamiamy komunikację szeregową (do debugowania)
     Serial.begin(115200);

     // Informacja startowa
     Serial.println("ESP32 uruchomione!");
   }

   void loop() {
     // Włączamy diodę
     digitalWrite(LED_PIN, HIGH);
     Serial.println("LED ON");
     delay(1000); // czekaj 1 sekundę

     // Wyłączamy diodę
     digitalWrite(LED_PIN, LOW);
     Serial.println("LED OFF");
     delay(1000); // czekaj 1 sekundę
   }


   ---

   6. Monitor portu szeregowego

   1. Otwórz: Narzędzia → Monitor portu szeregowego
   2. Ustaw prędkość: 115200
   3. Powinieneś zobaczyć komunikaty „ESP32 uruchomione!” oraz zmiany stanu LED.

   ---

   7. Dalsze kroki

   • podłącz czujniki (I2C, SPI, analogowe)
   • testuj WiFi (np. serwer HTTP, MQTT)
   • komunikacja Bluetooth / BLE
   • integracja z systemami IoT (np. Home Assistant)

   ---

   Uwagi

   • wszystkie piny pracują w logice 3.3V
   • nie podawaj 5V bezpośrednio na GPIO
   • przy słabym zasilaniu mogą występować restarty (szczególnie przy WiFi)

   Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.

3. Rozpocznij pracę zgodnie z opisem

   Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
