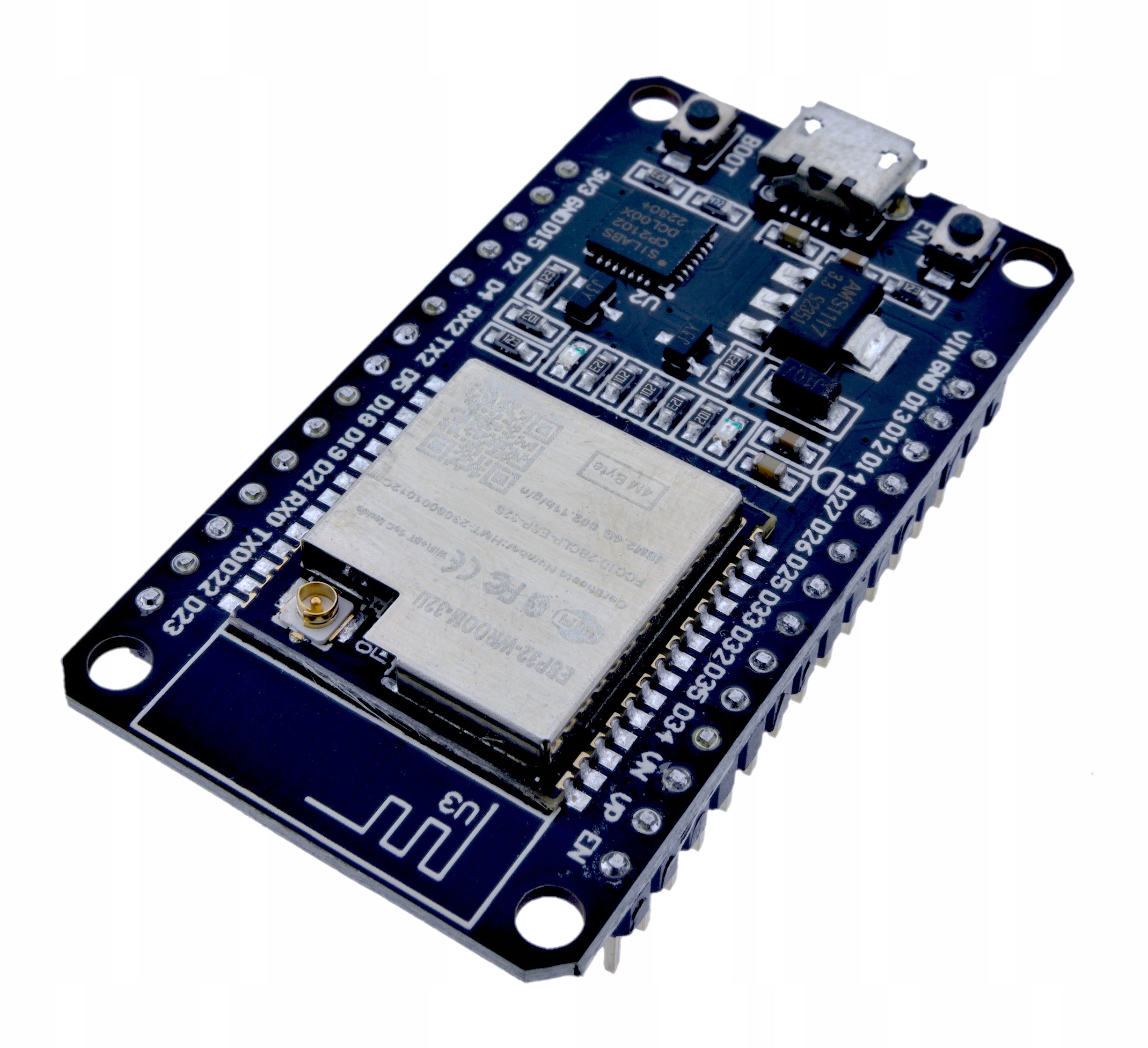

IMZ Płytka ESP32-WROOM-32U 30pin CP2102 z anteną WiFi 2.4GHz

P079

IMZ Płytka ESP32-WROOM-32U 30pin CP2102 z anteną WiFi 2.4GHz

Płytka deweloperska IMZ z modułem ESP32-WROOM-32U, konwerterem USB–UART CP2102 i 30 wyprowadzeniami goldpin. W zestawie znajduje się kompletna antena zewnętrzna 2.4 GHz z przewodem koncentrycznym i złączem U.FL/IPEX, dzięki czemu płytka jest gotowa do pracy z WiFi oraz Bluetooth bez konieczności osobnego dobierania elementów toru antenowego.

Instrukcja HTML i podłączenie ↓

Szybki dostęp / QR ↗

01 Opis produktu
Płytka deweloperska IMZ z modułem ESP32-WROOM-32U, konwerterem USB–UART CP2102 i 30 wyprowadzeniami goldpin. W zestawie znajduje się kompletna antena zewnętrzna 2.4 GHz z przewodem koncentrycznym i złączem U.FL/IPEX, dzięki czemu płytka jest gotowa do pracy z WiFi oraz Bluetooth bez konieczności osobnego dobierania elementów toru antenowego.

Opis nie został jeszcze uzupełniony.

Zastosowanie

zastosowanie

  • urządzenia Internetu Rzeczy
  • automatyka domowa i integracja z Home Assistant
  • komunikacja MQTT i sterowanie przez sieć WiFi
  • bezprzewodowe czujniki i rejestratory danych
  • stacje pogodowe i systemy telemetryczne
  • sterowniki przekaźników, oświetlenia i urządzeń wykonawczych
  • projekty Bluetooth Classic oraz Bluetooth Low Energy
  • urządzenia montowane w obudowach z anteną wyprowadzoną na zewnątrz
  • prototypy wymagające stabilnej komunikacji radiowej
  • systemy powiadomień i monitoringu parametrów
  • projekty edukacyjne i laboratoryjne
  • nauka programowania mikrokontrolerów
  • robotyka i zdalne sterowanie
  • prototypowanie na płytce stykowej
  • urządzenia współpracujące z serwerem WWW, REST API lub aplikacją mobilną
02 Specyfikacja techniczna

specyfikacja

  • mikrokontroler: ESP32
  • moduł radiowy: ESP32-WROOM-32U
  • architektura CPU: Xtensa LX6
  • liczba rdzeni: 2
  • częstotliwość CPU: do 240 MHz
  • pamięć Flash: 4 MB
  • WiFi: IEEE 802.11 b/g/n, 2.4 GHz
  • Bluetooth: Bluetooth 4.2 Classic oraz BLE
  • antena modułu: zewnętrzna, podłączana przez U.FL/IPEX
  • pasmo anteny: 2.4 GHz
  • połączenie antenowe: U.FL/IPEX → przewód koncentryczny → SMA → antena
  • długość przewodu antenowego: około 10 cm
  • konwerter USB–UART: CP2102
  • złącze USB: micro-USB
  • liczba wyprowadzeń: 30
  • raster wyprowadzeń: 2.54 mm
  • poziom logiczny GPIO: 3.3 V
  • zasilanie płytki: 5 V przez micro-USB lub pin 5V/VIN
  • napięcie robocze modułu: 3.3 V
  • stabilizator 3.3 V: na płytce
  • interfejsy: GPIO, ADC, DAC, PWM, UART, SPI, I2C, I2S, Touch
  • przyciski: BOOT oraz EN/RESET
  • środowiska programistyczne: Arduino IDE, ESP-IDF, PlatformIO, MicroPython
  • systemy współpracujące z CP2102: Windows, Linux, macOS
  • typ montażu: goldpin / płytka stykowa / przewody połączeniowe

Parametry nie zostały jeszcze uzupełnione.

03 Instrukcja HTML / szybki start
QUICK START / SKRÓCONA INSTRUKCJA

Szybki start

IMZ Płytka ESP32-WROOM-32U 30pin CP2102 z anteną WiFi 2.4GHz

Model / symbol: P079

Płytka deweloperska IMZ z modułem ESP32-WROOM-32U, konwerterem USB–UART CP2102 i 30 wyprowadzeniami goldpin. W zestawie znajduje się kompletna antena zewnętrzna 2.4 GHz z przewodem koncentrycznym i złączem U.FL/IPEX, dzięki czemu płytka jest gotowa do pracy z WiFi oraz Bluetooth bez konieczności osobnego dobierania elementów toru antenowego.

Podłączenie

IMZ Płytka ESP32-WROOM-32U 30pin CP2102 z anteną WiFi 2.4GHz

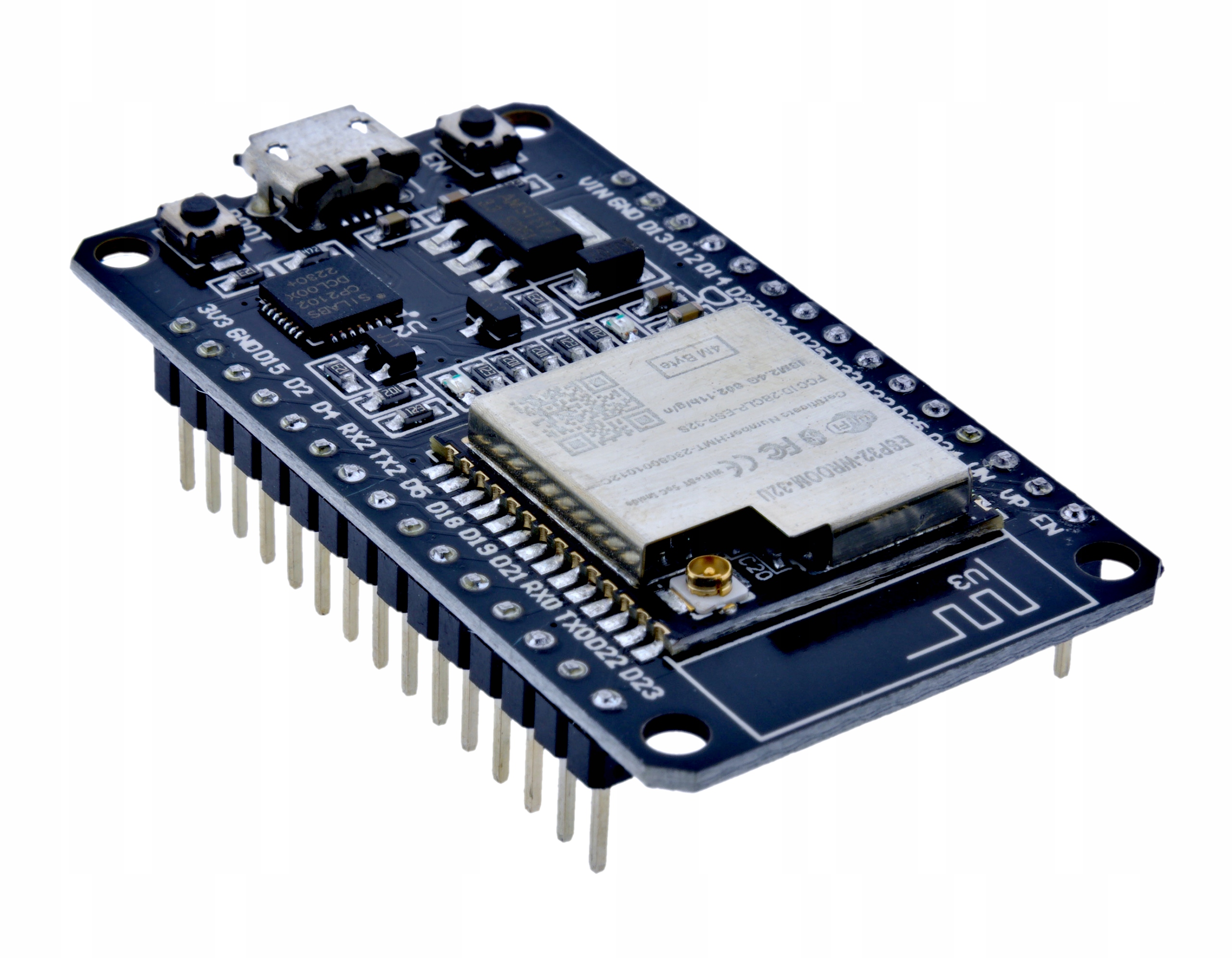

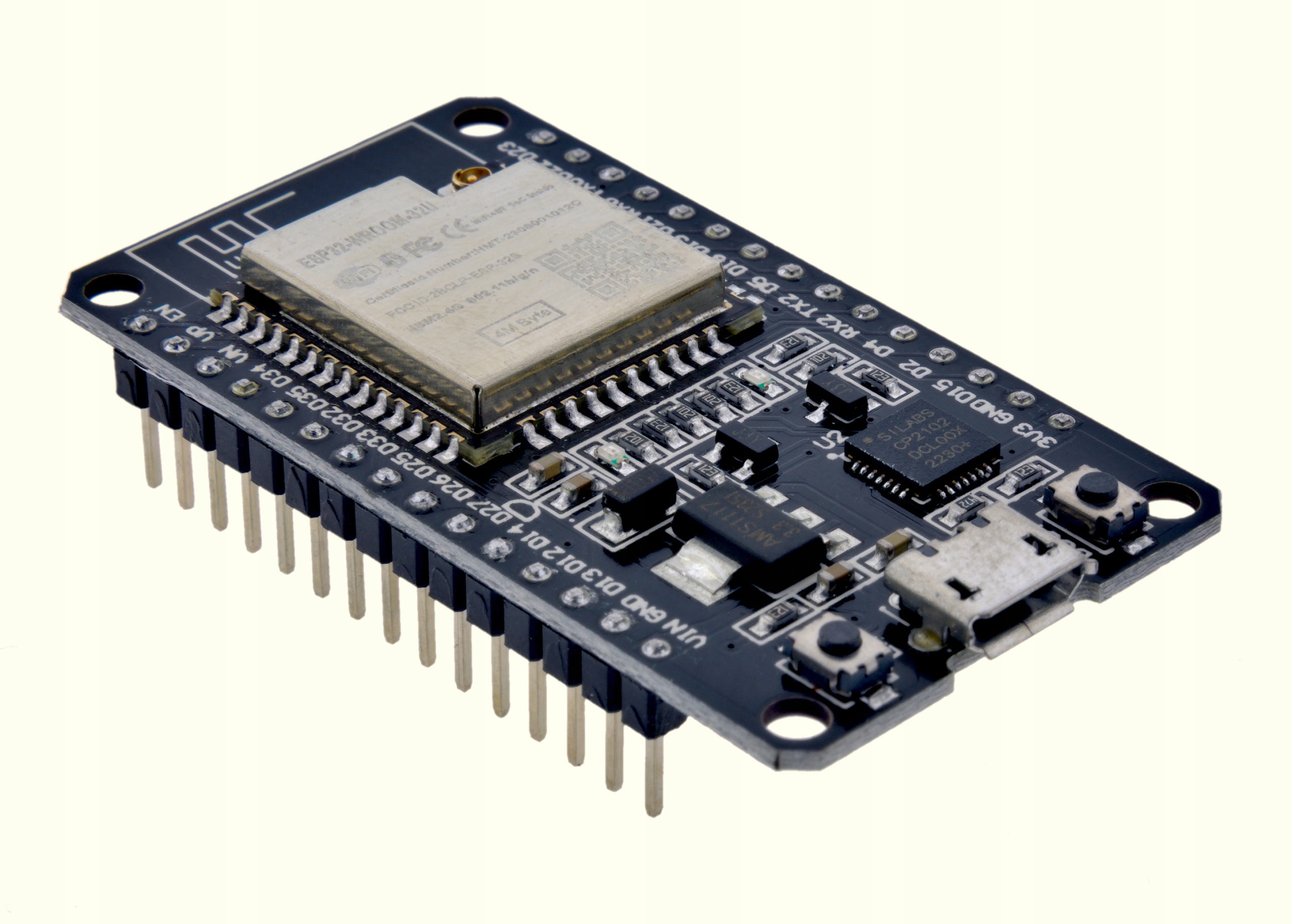

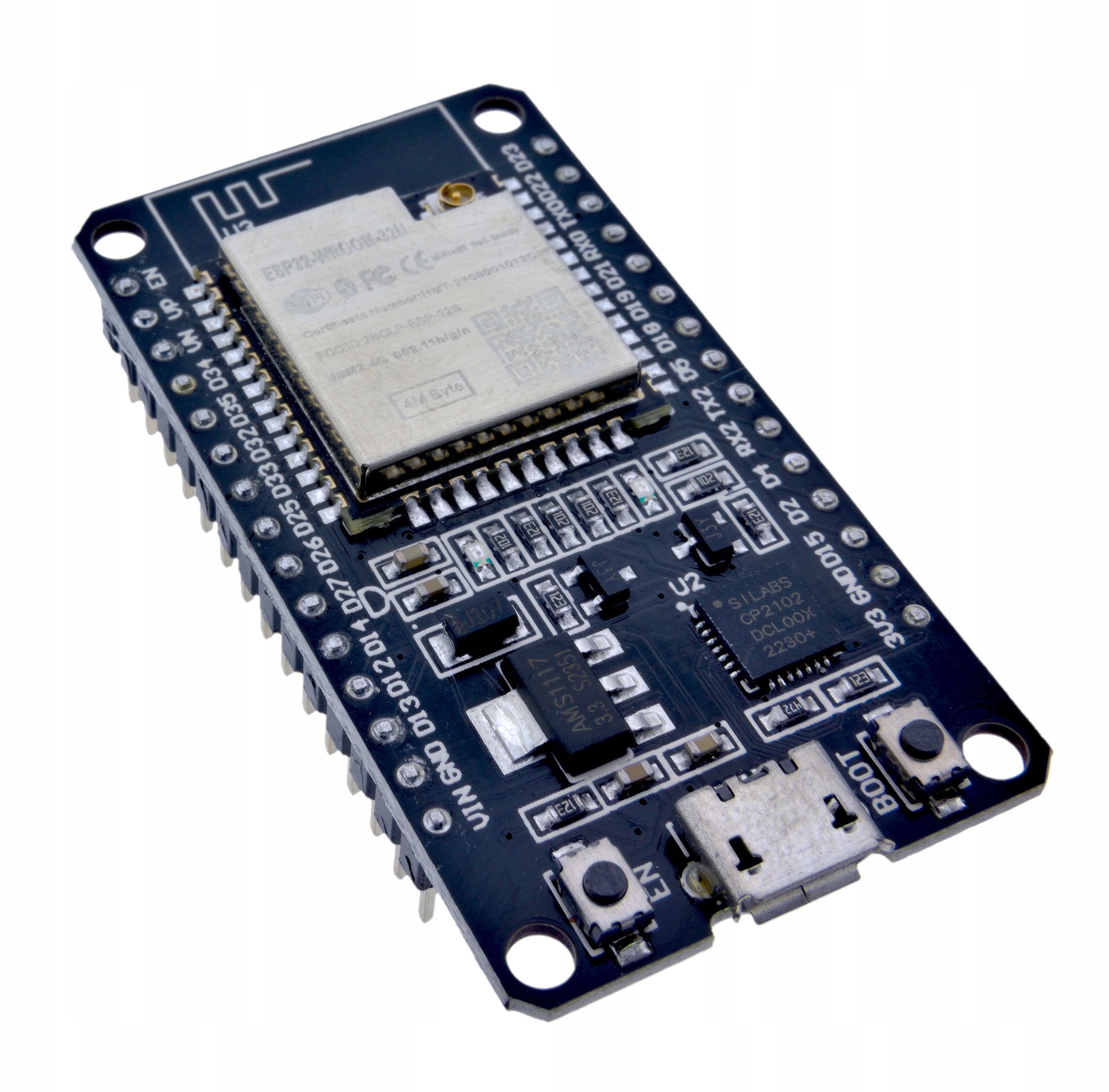

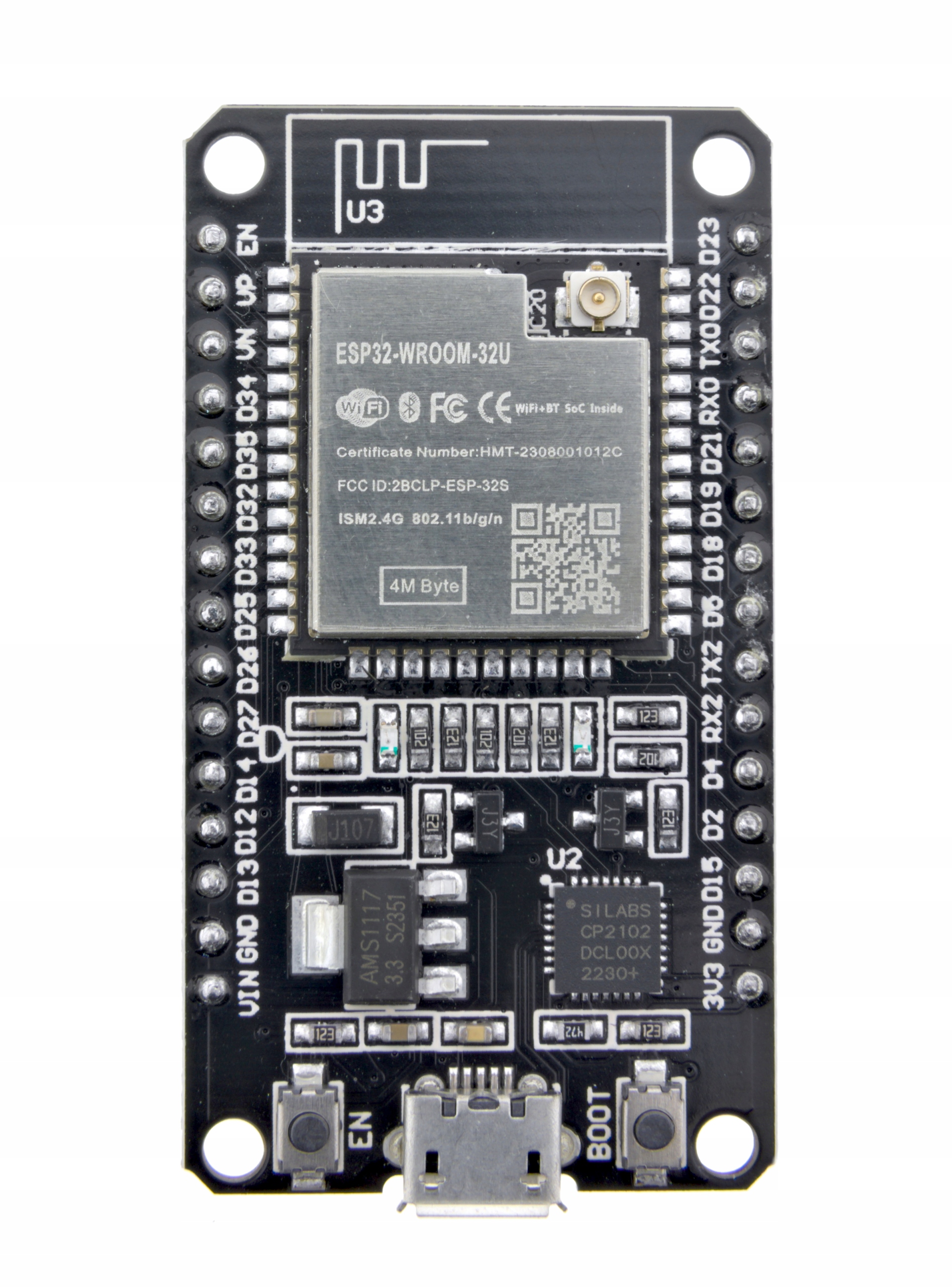

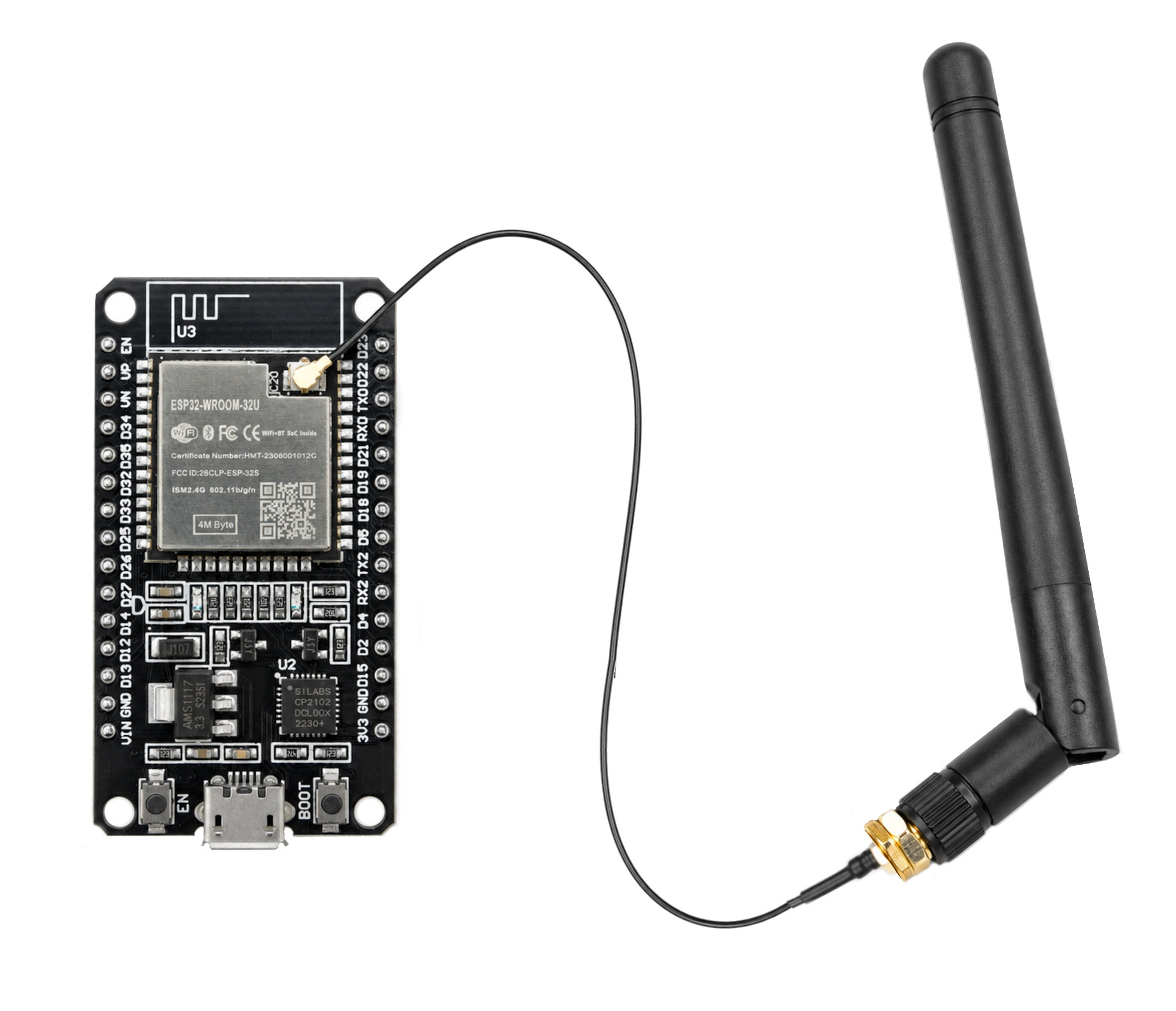

Zdjęcie produktu — nie schemat połączeń.

podlaczenie

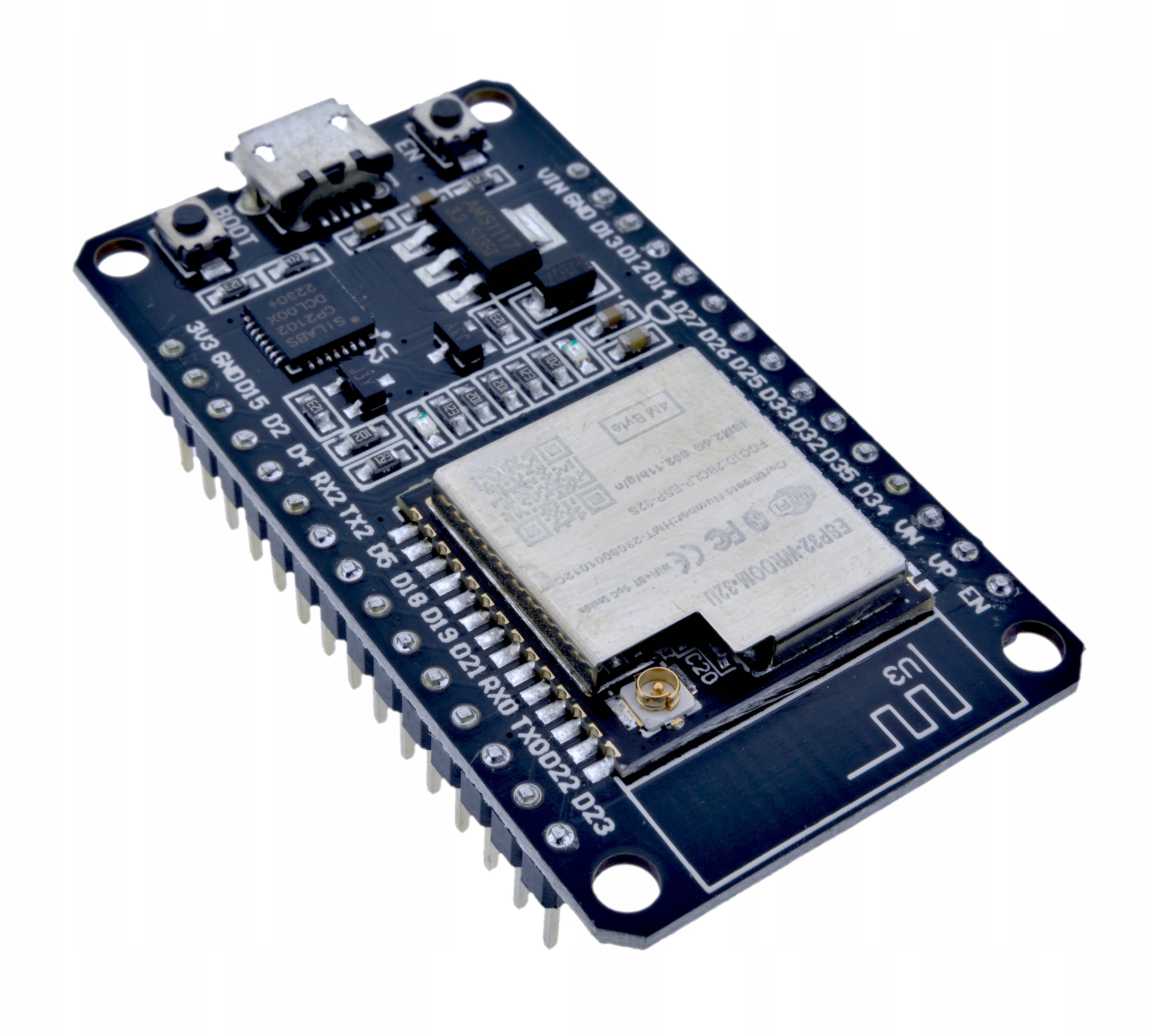

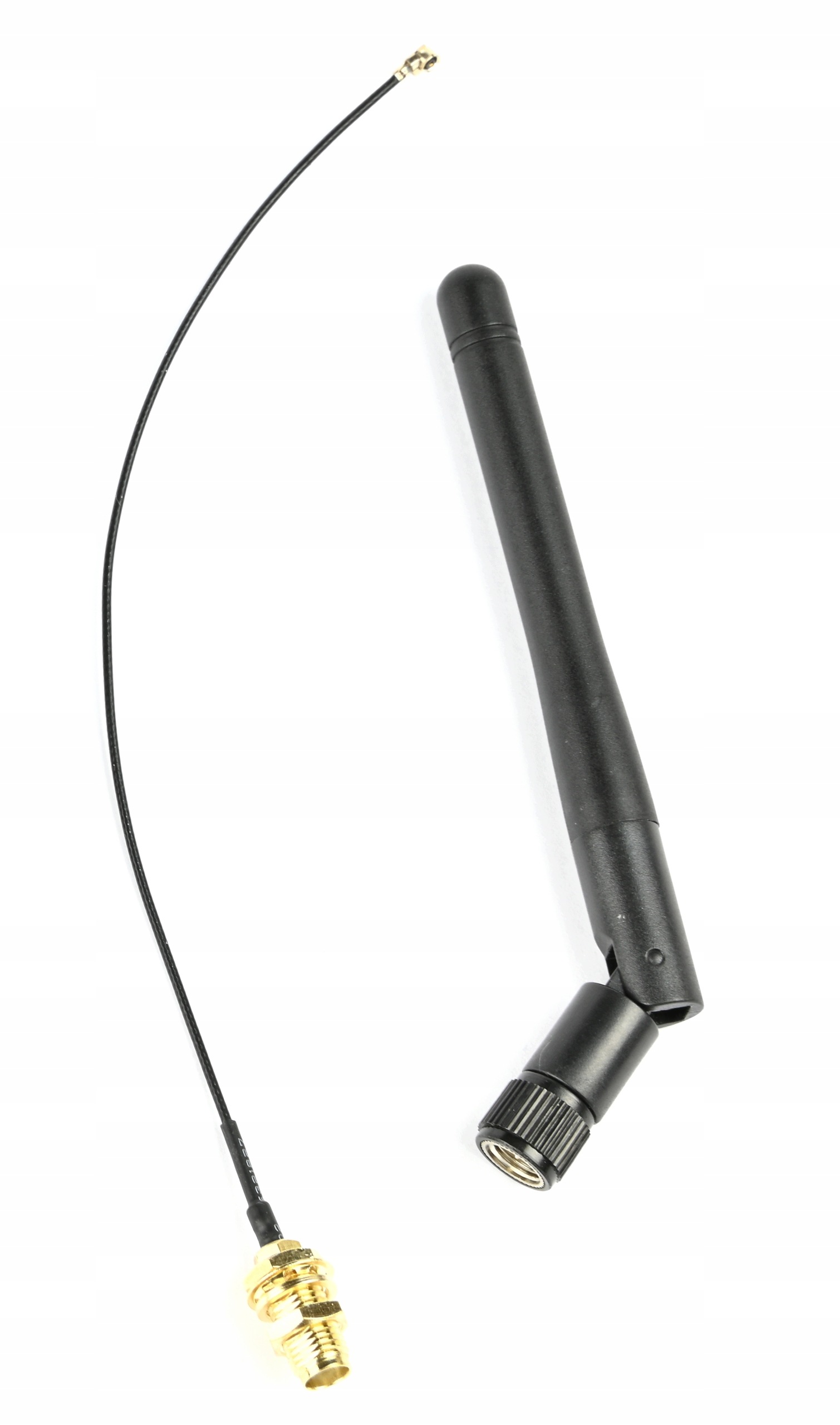

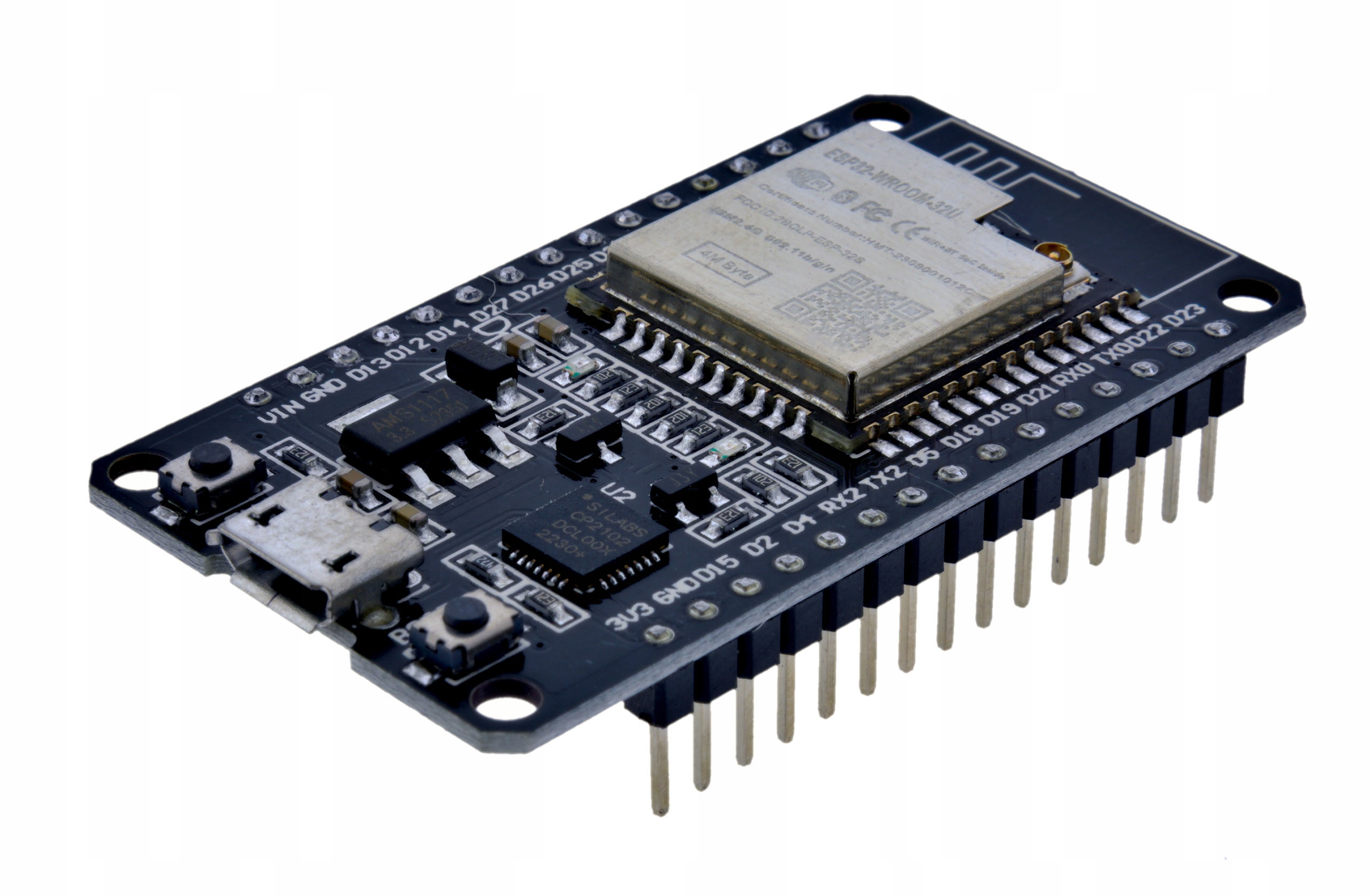

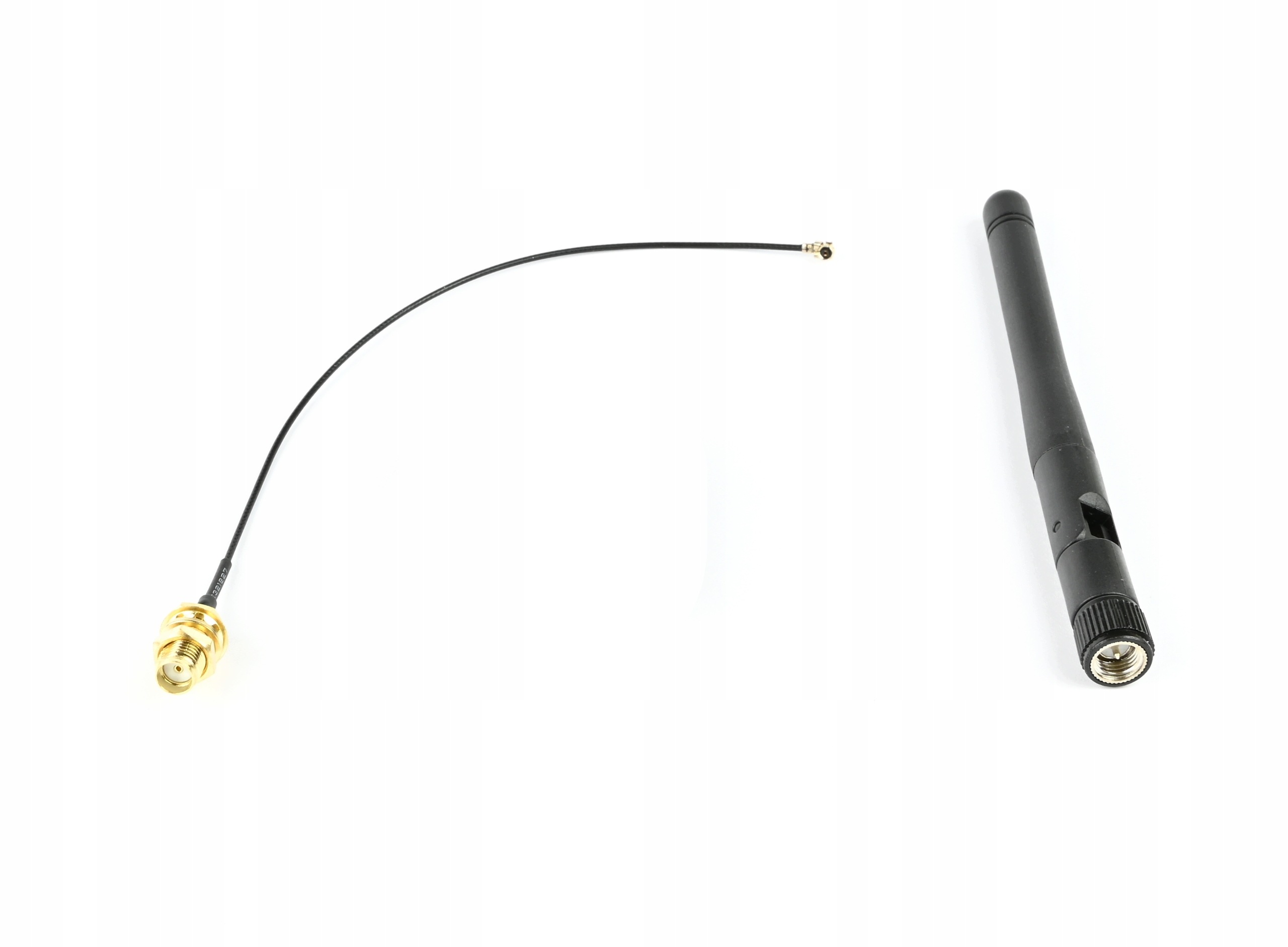

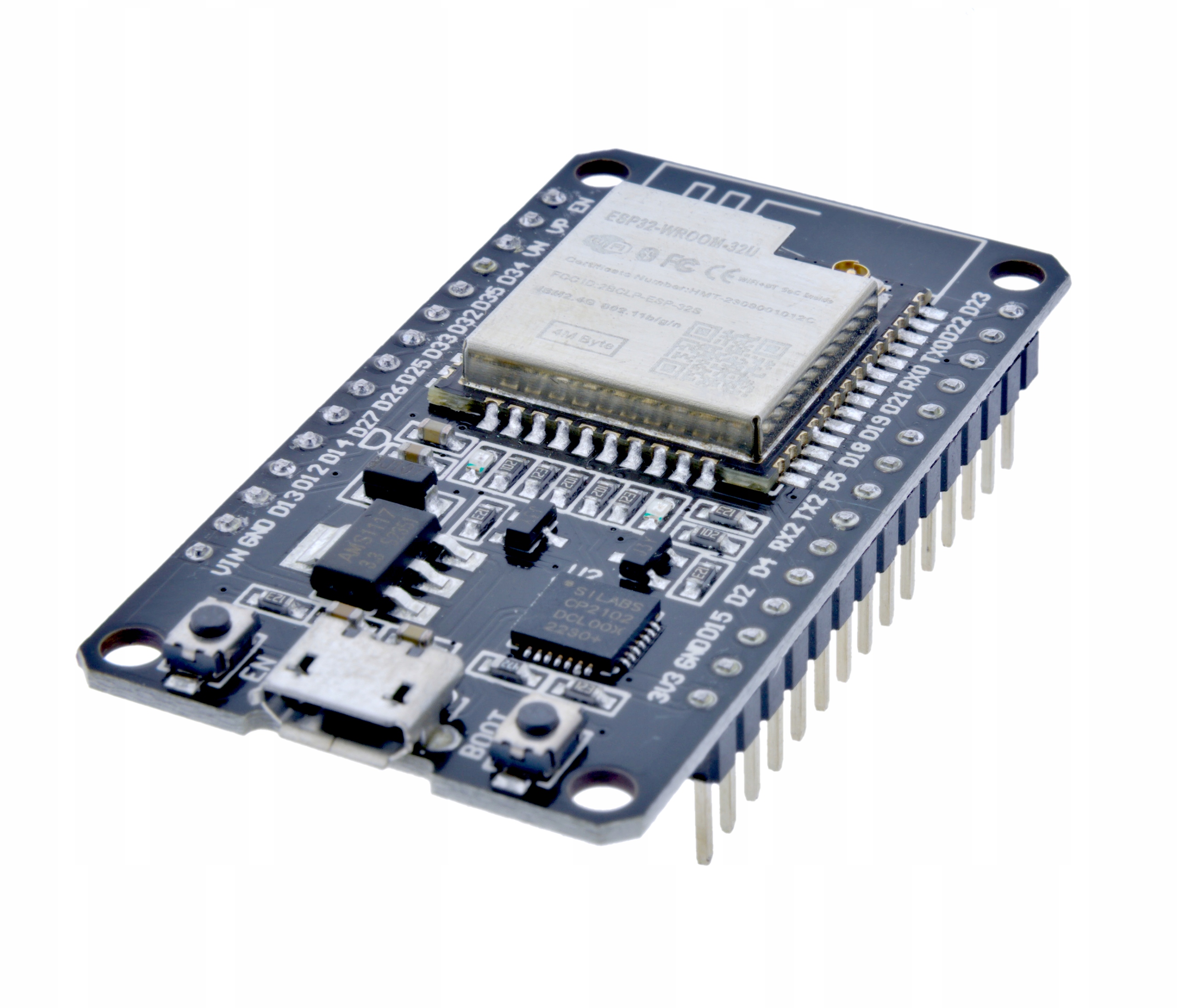

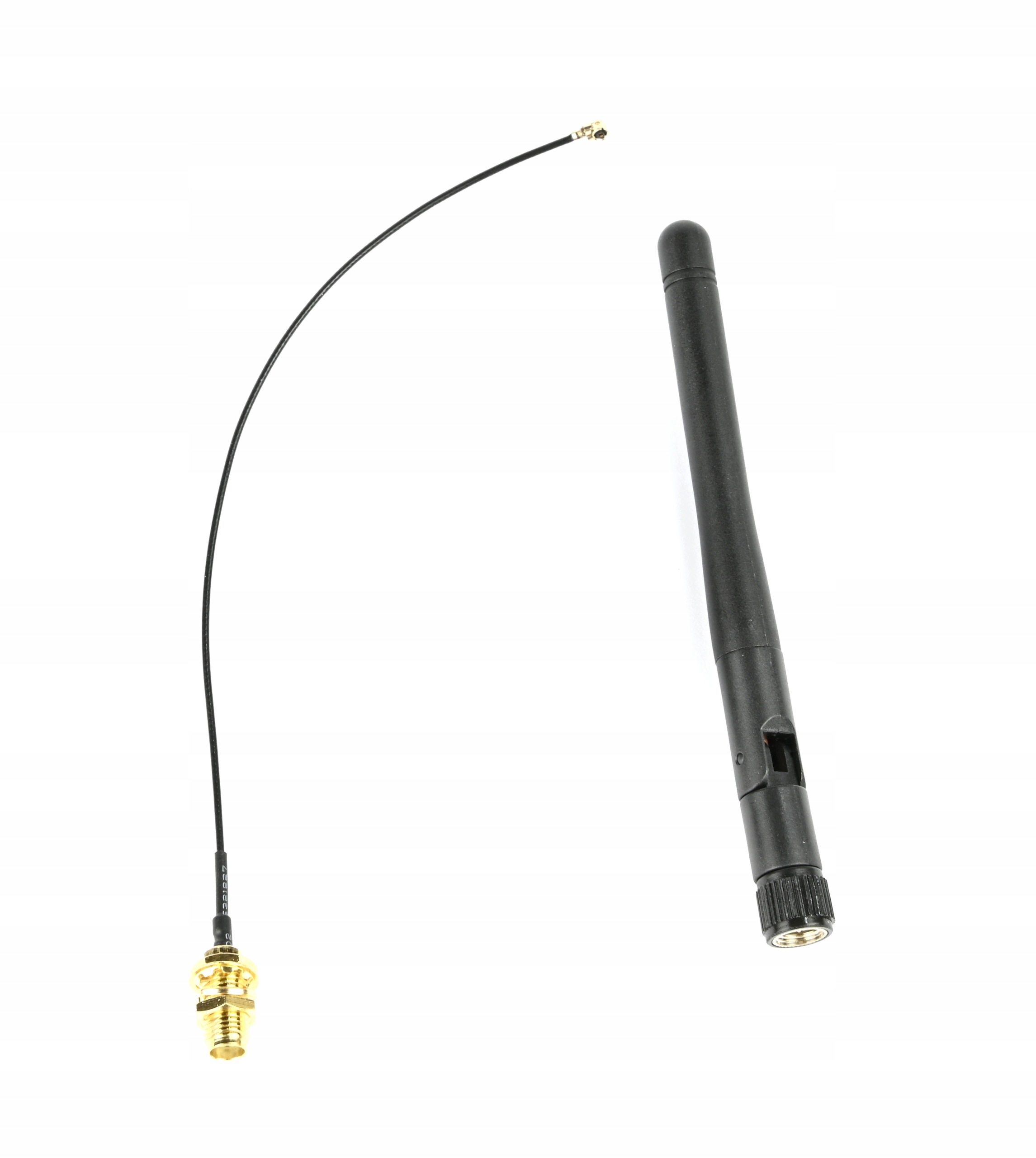

Tor antenowy

ESP32-WROOM-32U
       │
       └── gniazdo U.FL/IPEX
                 │
                 └── przewód koncentryczny ok. 10 cm
                           │
                           └── złącze SMA
                                      │
                                      └── antena 2.4 GHz

Montaż złącza U.FL/IPEX

  1. Odłącz płytkę od USB i każdego innego źródła zasilania.
  2. Ustaw wtyk przewodu dokładnie nad gniazdem U.FL/IPEX.
  3. Dociśnij wtyk pionowo opuszkiem palca.
  4. Nie wciskaj złącza pod kątem i nie używaj szczypiec.
  5. Po zamontowaniu prowadź przewód bez ostrych załamań.
  6. W razie demontażu podważaj wtyk równomiernie, nie wyrywaj go za przewód.

Montaż anteny w obudowie

Złącze SMA na przewodzie może zostać zamocowane przepustowo w ściance obudowy. Pozwala to pozostawić płytkę i przewód wewnątrz urządzenia, a antenę umieścić na zewnątrz. W obudowach metalowych antena powinna znajdować się poza zamkniętą częścią metalową.

Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.

Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.

Przejdź do instrukcji ↓

Pierwsze uruchomienie

Kolejność pracy z materiałami produktu:

  1. Sprawdź model i parametry

    Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.

  2. Zapoznaj się z instrukcją

    instrukcja

    Pierwsze uruchomienie

    1. Przed podłączeniem zasilania zamontuj przewód antenowy w gnieździe U.FL/IPEX na module ESP32-WROOM-32U.
    2. Połącz złącze SMA przewodu z anteną 2.4 GHz.
    3. Podłącz płytkę do komputera przewodem danych micro-USB.
    4. W razie potrzeby zainstaluj sterownik układu CP2102.
    5. W wybranym środowisku programistycznym wybierz płytkę zgodną z ESP32 Dev Module.
    6. Wybierz port szeregowy przypisany do układu CP2102.
    7. Wgraj program testowy, na przykład skanowanie sieci WiFi lub miganie diodą.
    8. Jeżeli programowanie nie rozpoczyna się automatycznie, przytrzymaj przycisk BOOT podczas rozpoczęcia wgrywania i zwolnij go po pojawieniu się komunikatu o łączeniu.

    Podstawowe zasady użytkowania

    • antenę podłączaj przy odłączonym zasilaniu
    • złącze U.FL/IPEX wciskaj pionowo i bez używania narzędzi
    • nie ciągnij za przewód antenowy
    • nie obracaj przewodu, gdy złącze U.FL/IPEX jest zatrzaśnięte
    • antenę SMA dokręcaj ręcznie, bez nadmiernej siły
    • nie podawaj napięcia 5 V bezpośrednio na GPIO
    • podczas prototypowania kontroluj poprawność połączeń zasilania i masy
    • chroń płytkę przed zwarciem, wilgocią i wyładowaniami elektrostatycznymi

    Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.

  3. Rozpocznij pracę zgodnie z opisem

    Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.

    Zapytaj o uruchomienie →

Obsługa / użycie

Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.

zastosowanie

  • urządzenia Internetu Rzeczy
  • automatyka domowa i integracja z Home Assistant
  • komunikacja MQTT i sterowanie przez sieć WiFi
  • bezprzewodowe czujniki i rejestratory danych
  • stacje pogodowe i systemy telemetryczne
  • sterowniki przekaźników, oświetlenia i urządzeń wykonawczych
  • projekty Bluetooth Classic oraz Bluetooth Low Energy
  • urządzenia montowane w obudowach z anteną wyprowadzoną na zewnątrz
  • prototypy wymagające stabilnej komunikacji radiowej
  • systemy powiadomień i monitoringu parametrów
  • projekty edukacyjne i laboratoryjne
  • nauka programowania mikrokontrolerów
  • robotyka i zdalne sterowanie
  • prototypowanie na płytce stykowej
  • urządzenia współpracujące z serwerem WWW, REST API lub aplikacją mobilną

Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.

To jest skrócona instrukcja umożliwiająca szybkie rozpoczęcie pracy z produktem. Korzystaj z dostępnych materiałów właściwych dla tego modelu.

05 Najczęstsze pytania

faq

Czy antena znajduje się w zestawie?

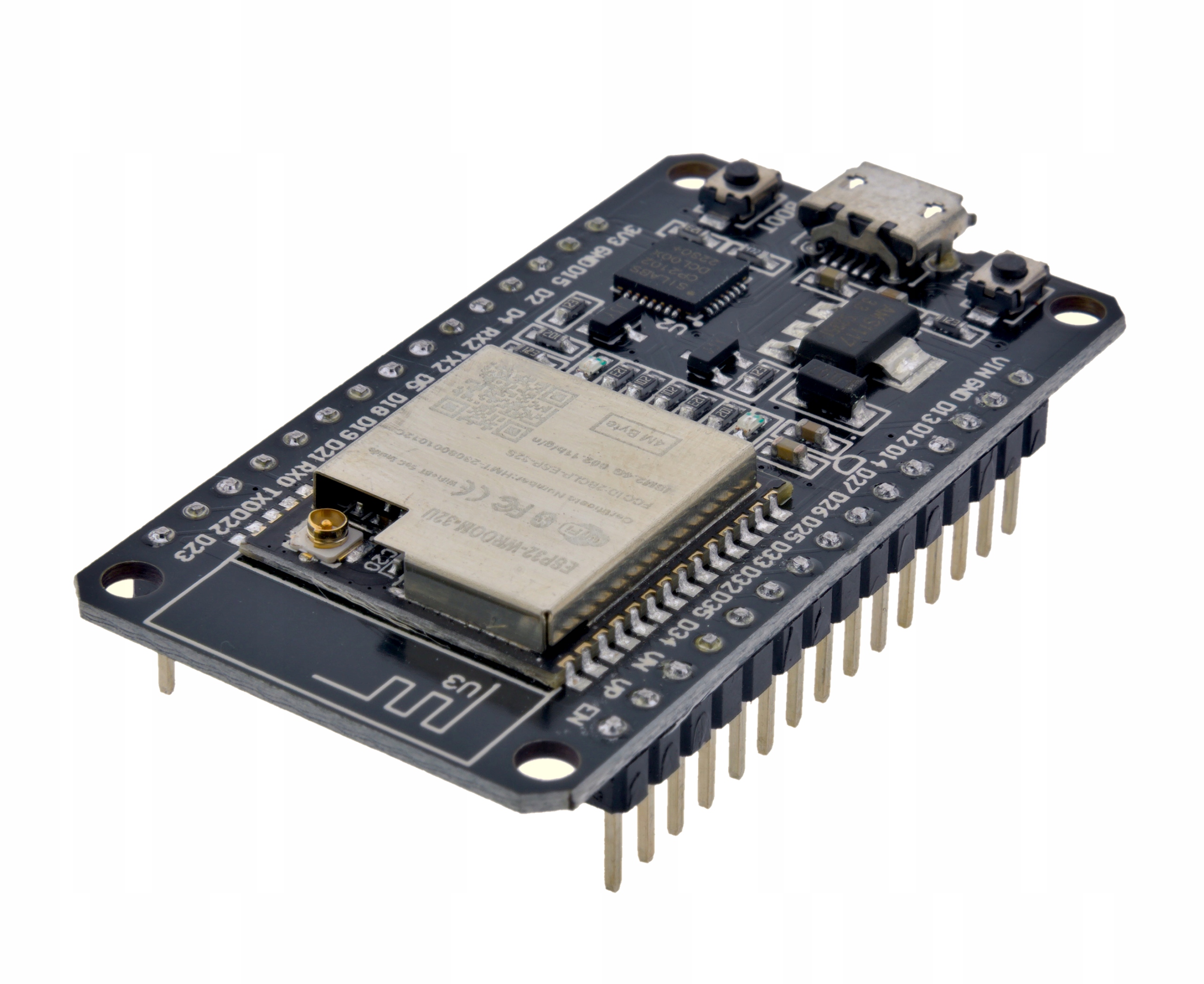

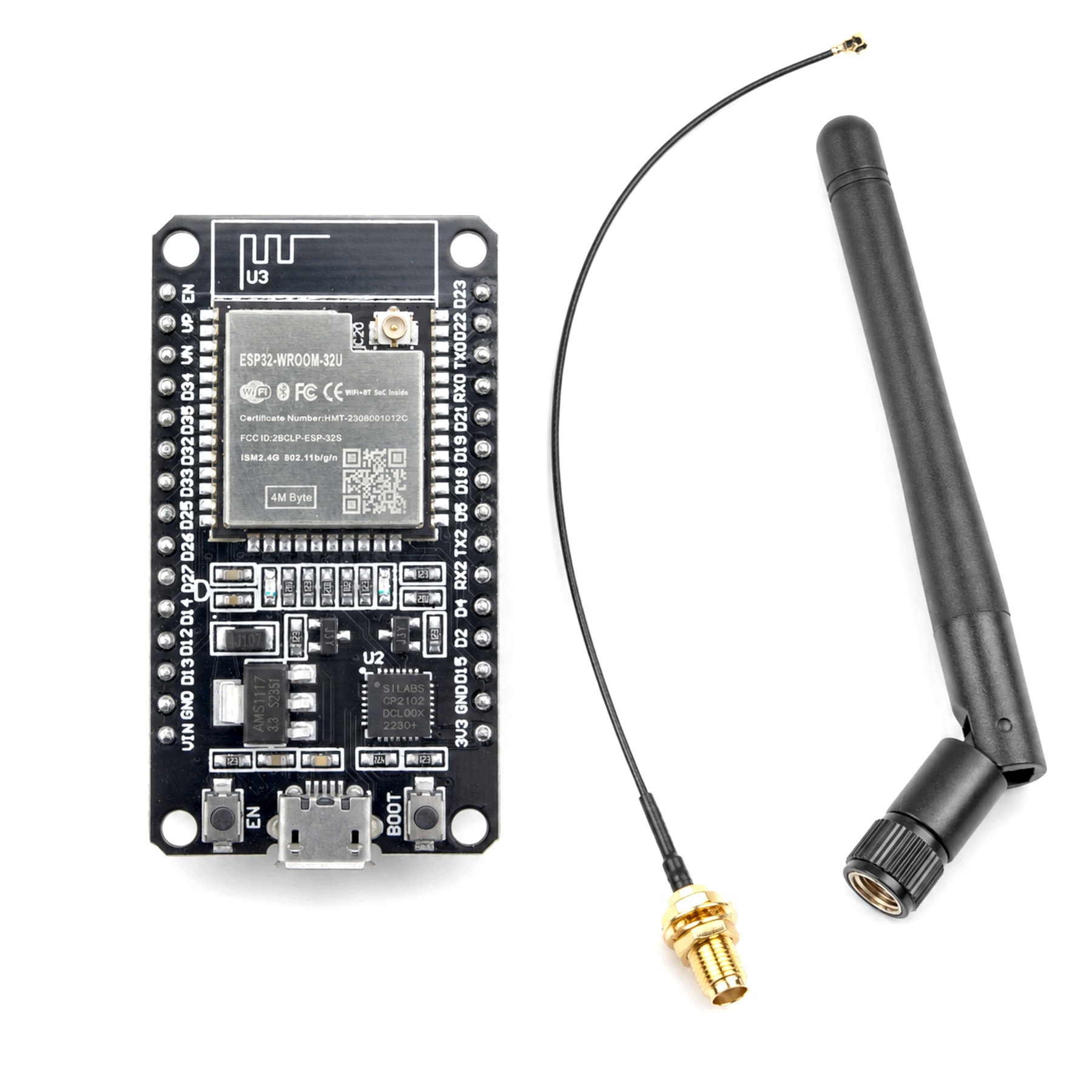

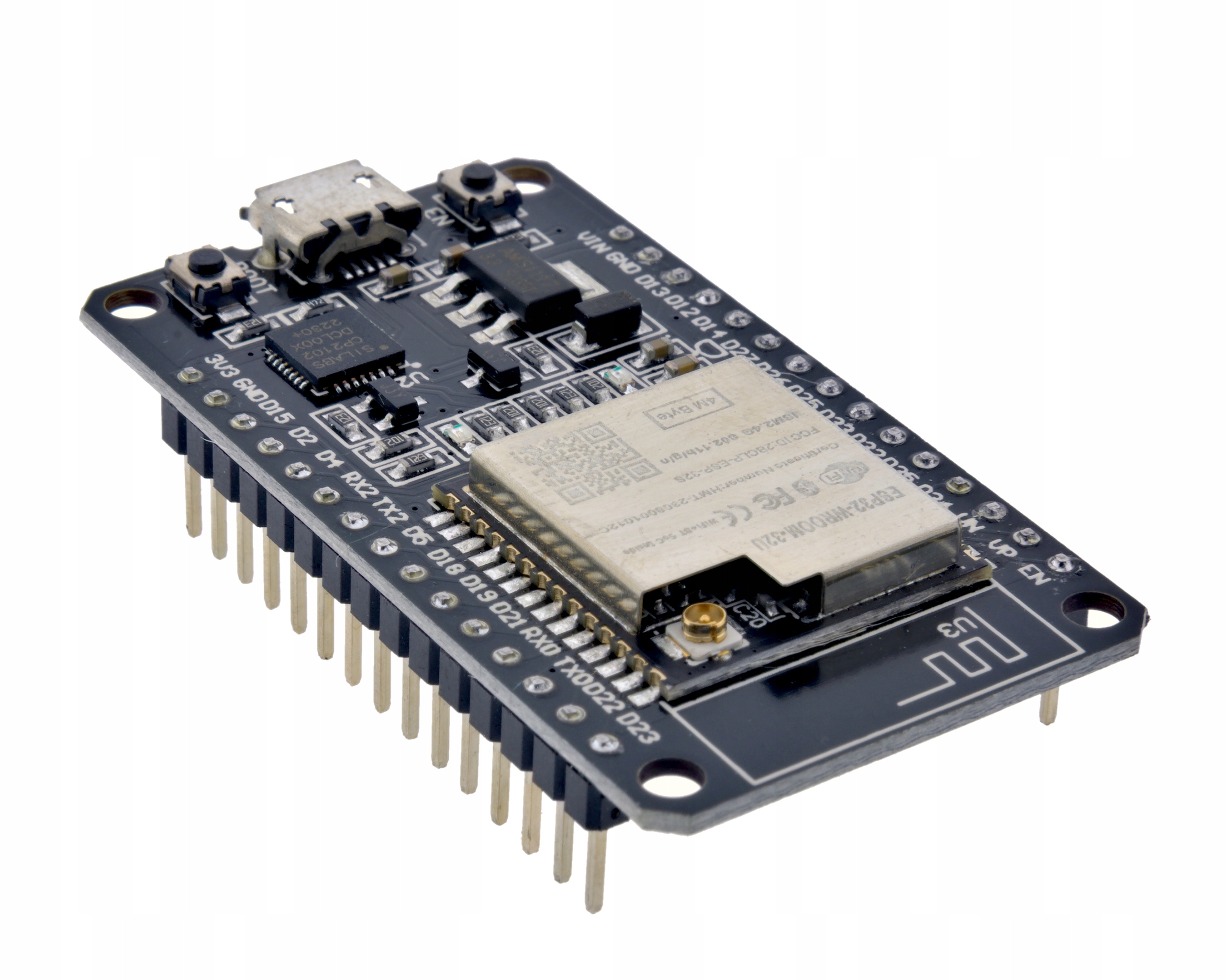

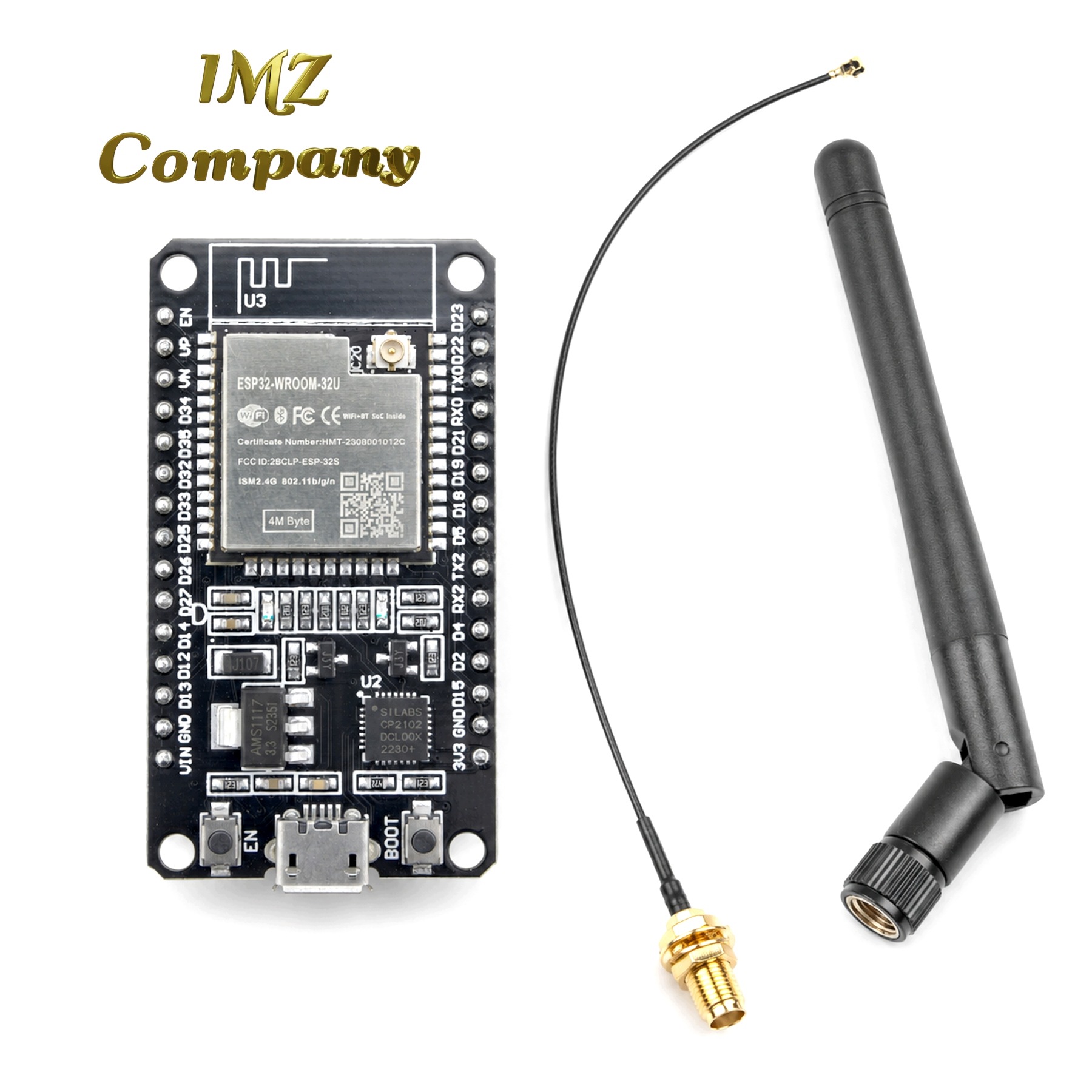

Tak. Zestaw zawiera płytkę ESP32-WROOM-32U, przewód U.FL/IPEX–SMA oraz antenę 2.4 GHz.
