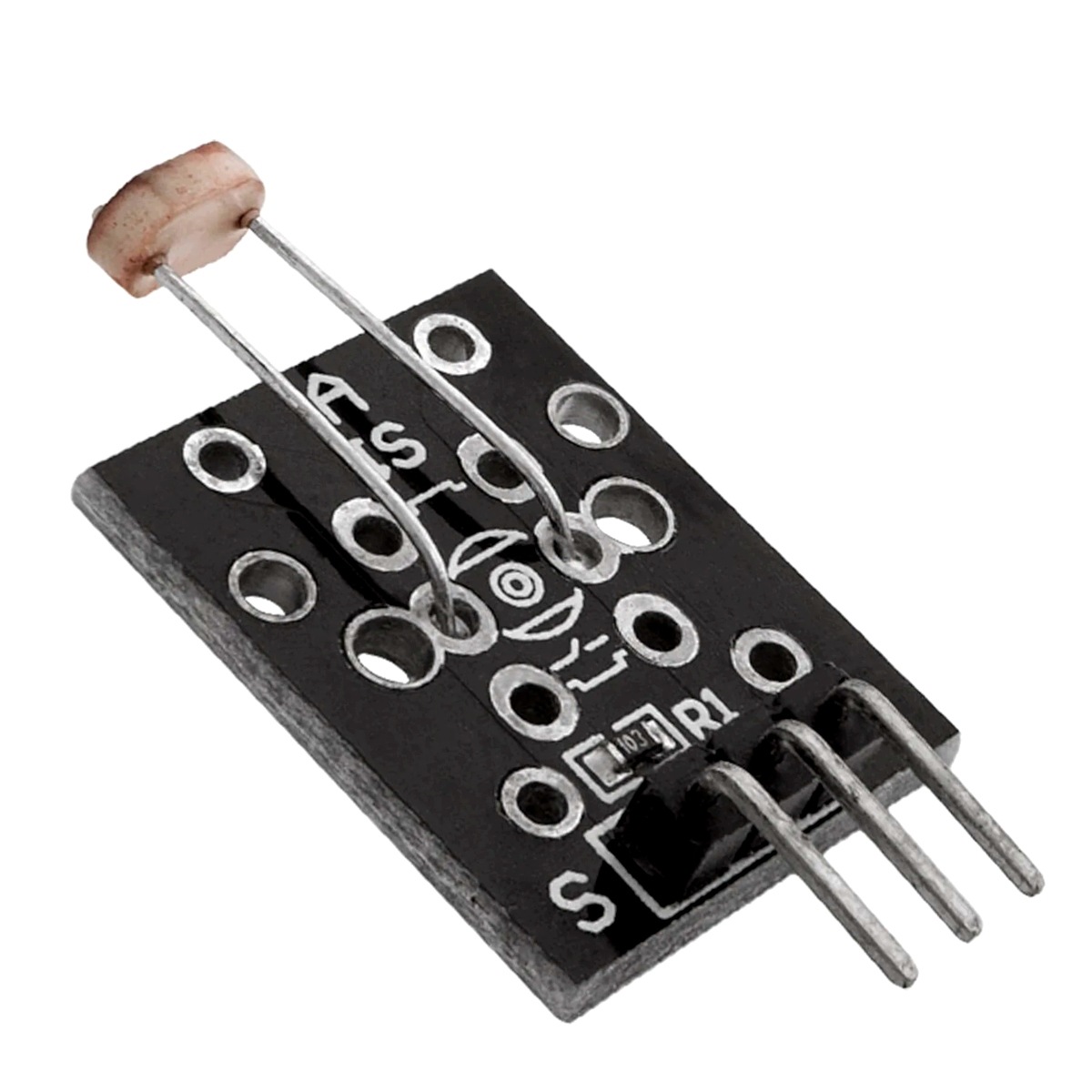

IMZ Moduł czujnika światła z fotorezystorem KY-018

P130

IMZ Moduł czujnika światła z fotorezystorem KY-018

Moduł KY-018 jest jednym z najprostszych sposobów na dodanie do projektu funkcji reagowania na światło. Głównym elementem modułu jest fotorezystor LDR, którego rezystancja zmniejsza się wraz ze wzrostem ilości padającego światła.

Fotorezystor współpracuje z rezystorem umieszczonym na płytce, tworząc dzielnik napięcia. Zmiana rezystancji powoduje zmianę napięcia na wyjściu S. Mikrokontroler mierzy to napięcie za pomocą przetwornika analogowo-cyfrowego ADC i zamienia je na wartość liczbową.

Dzięki analogowemu wyjściu moduł pozwala nie tylko wykryć dwa stany, takie jak jasno i ciemno, ale również obserwować stopniowe zmiany oświetlenia. Sposób interpretacji wyniku zależy od programu użytkownika.

Jest to czujnik przeznaczony przede wszystkim do pomiarów względnych. Sprawdza się przy wykrywaniu zmierzchu, zasłonięcia czujnika, pojawienia się dodatkowego źródła światła lub zmian jasności pomieszczenia. Nie zastępuje jednak skalibrowanego luksomierza.

Instrukcja HTML i podłączenie ↓

Szybki dostęp / QR ↗

01 Opis produktu
Moduł czujnika światła wyposażony w fotorezystor LDR, którego rezystancja zmienia się w zależności od natężenia padającego światła. Na wyjściu modułu dostępne jest napięcie analogowe, które można odczytać za pomocą wejścia ADC mikrokontrolera. Moduł może być stosowany z Arduino, ESP32, Raspberry Pi Pico oraz innymi płytkami wyposażonymi w wejście analogowe. Nadaje się do wykrywania dnia i nocy, zmian jasności otoczenia oraz budowy prostych układów reagujących na światło.

Opis nie został jeszcze uzupełniony.

Zastosowanie

zastosowanie

  • wykrywanie dnia i nocy
  • automatyczne włączanie oświetlenia po zmroku
  • pomiar względnego poziomu oświetlenia
  • regulacja jasności wyświetlaczy i diod LED
  • roboty reagujące na światło
  • roboty podążające za źródłem światła
  • alarmy reagujące na zasłonięcie lub oświetlenie czujnika
  • modele inteligentnego domu
  • stacje pogodowe i projekty edukacyjne
  • eksperymenty z wejściami analogowymi mikrokontrolerów
  • nauka działania fotorezystora i dzielnika napięcia
02 Specyfikacja techniczna

specyfikacja

  • Typ modułu: czujnik światła
  • Element pomiarowy: fotorezystor
  • Oznaczenie: KY-018
  • Napięcie zasilania: 3,3–5 V DC
  • Rodzaj wyjścia: analogowe
  • Liczba wyprowadzeń: 3
  • Oznaczenia wyprowadzeń: S, +, -
  • Wbudowany rezystor: około 10 kΩ
  • Układ wyjściowy: rezystancyjny dzielnik napięcia
  • Wymiar płytki: około 21 × 15 mm
  • Raster złącza: 2,54 mm
  • Sposób montażu: płytka drukowana z listwą goldpin
  • Przeznaczenie: zastosowania wewnętrzne i prototypowe

Wymiary, kolor płytki oraz wygląd elementów mogą nieznacznie różnić się pomiędzy partiami produkcyjnymi.

Parametry nie zostały jeszcze uzupełnione.

03 Instrukcja HTML / szybki start
QUICK START / SKRÓCONA INSTRUKCJA

Szybki start

IMZ Moduł czujnika światła z fotorezystorem KY-018

Model / symbol: P130

Moduł KY-018 jest jednym z najprostszych sposobów na dodanie do projektu funkcji reagowania na światło. Głównym elementem modułu jest fotorezystor LDR, którego rezystancja zmniejsza się wraz ze wzrostem ilości padającego światła.

Fotorezystor współpracuje z rezystorem umieszczonym na płytce, tworząc dzielnik napięcia. Zmiana rezystancji powoduje zmianę napięcia na wyjściu S. Mikrokontroler mierzy to napięcie za pomocą przetwornika analogowo-cyfrowego ADC i zamienia je na wartość liczbową.

Dzięki analogowemu wyjściu moduł pozwala nie tylko wykryć dwa stany, takie jak jasno i ciemno, ale również obserwować stopniowe zmiany oświetlenia. Sposób interpretacji wyniku zależy od programu użytkownika.

Jest to czujnik przeznaczony przede wszystkim do pomiarów względnych. Sprawdza się przy wykrywaniu zmierzchu, zasłonięcia czujnika, pojawienia się dodatkowego źródła światła lub zmian jasności pomieszczenia. Nie zastępuje jednak skalibrowanego luksomierza.

Podłączenie

IMZ Moduł czujnika światła z fotorezystorem KY-018

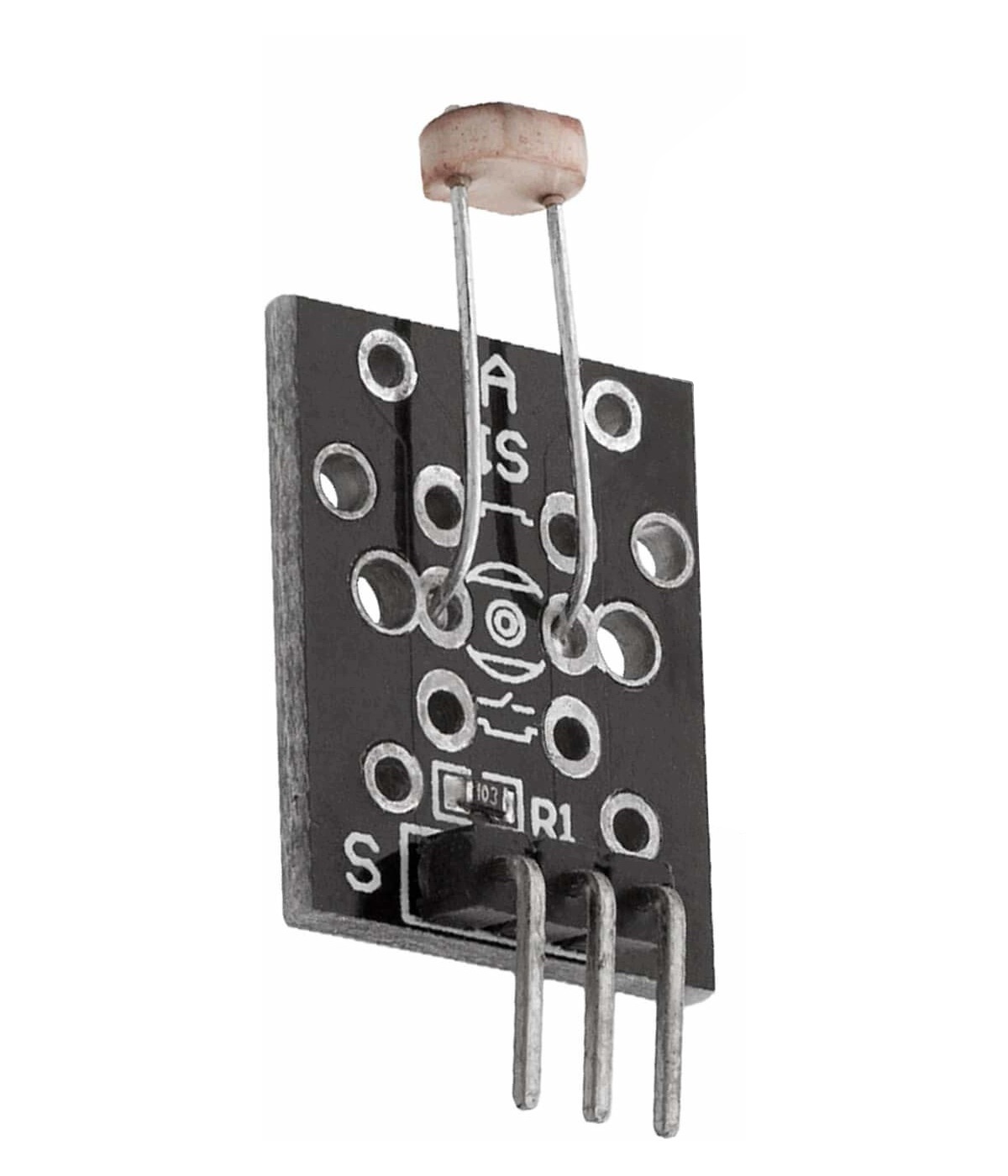

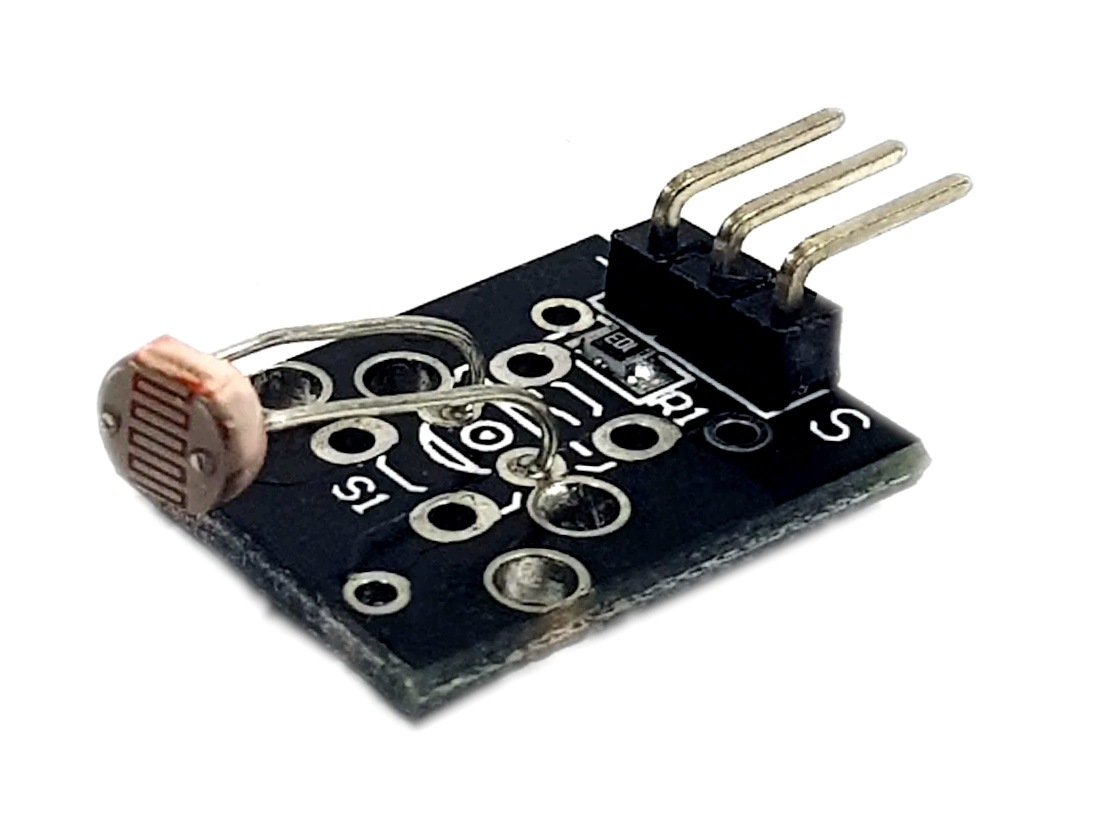

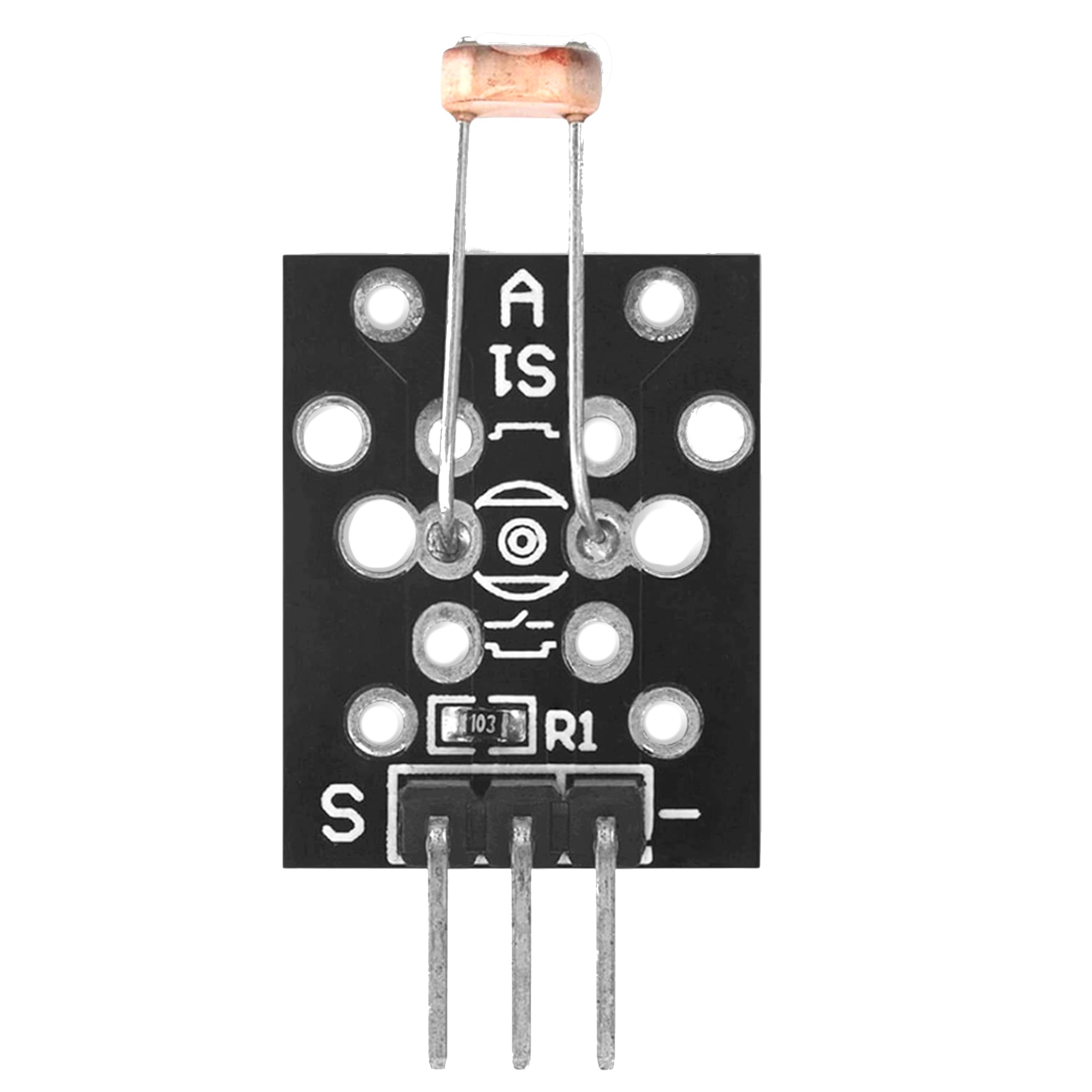

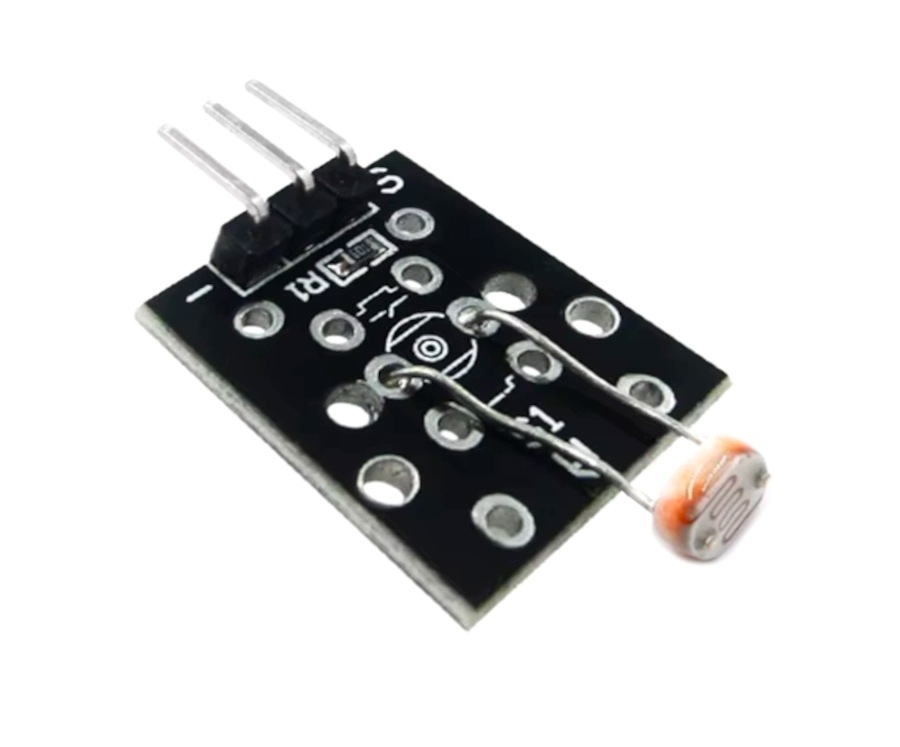

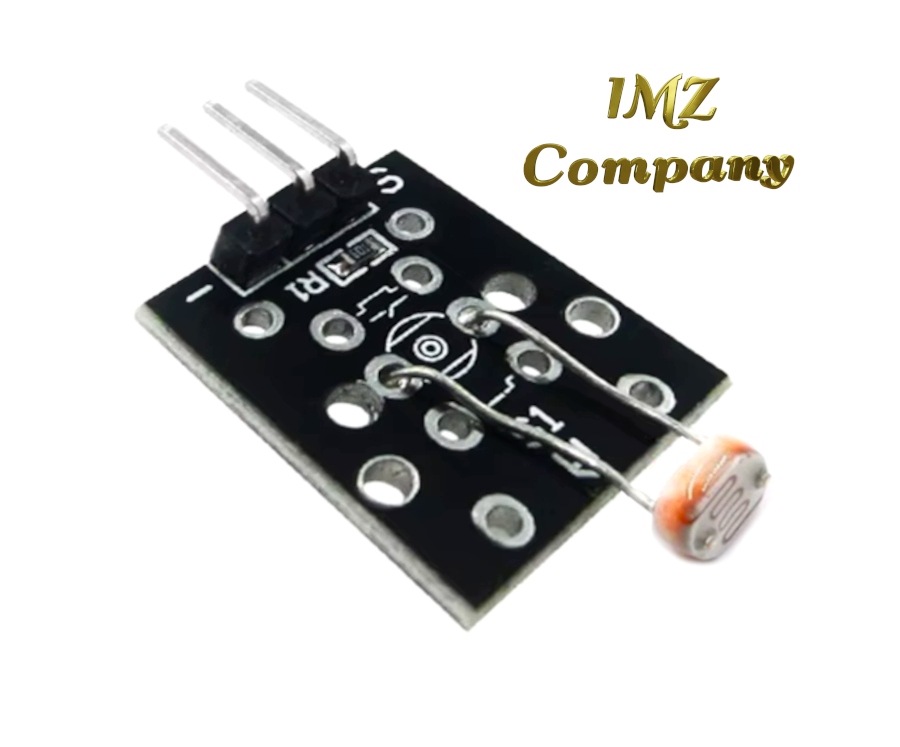

Zdjęcie produktu — nie schemat połączeń.

Moduł posiada trzy wyprowadzenia:

| Oznaczenie | Funkcja | Podłączenie | |---|---|---| | S | sygnał analogowy | wejście ADC mikrokontrolera | | + | zasilanie | 3,3 V lub 5 V | | - | masa | GND |

Przykładowe podłączenie do Arduino UNO

| Moduł KY-018 | Arduino UNO | |---|---| | S | A0 | | + | 5V | | - | GND |

Przykładowe podłączenie do ESP32

| Moduł KY-018 | ESP32 | |---|---| | S | wejście ADC, np. GPIO34 | | + | 3V3 | | - | GND |

Ważna informacja o kolejności pinów

W zależności od producenta kolejność wyprowadzeń na płytce może być odwrócona. Przed podłączeniem należy sprawdzić oznaczenia S, + oraz - nadrukowane bezpośrednio na płytce.

Nie należy określać funkcji wyprowadzeń wyłącznie na podstawie ich położenia.

Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.

Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.

Przejdź do instrukcji ↓

Pierwsze uruchomienie

Kolejność pracy z materiałami produktu:

  1. Sprawdź model i parametry

    Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.

  2. Zapoznaj się z instrukcją

    Pierwsze uruchomienie

    1. Sprawdź oznaczenia wyprowadzeń na płytce.
    2. Podłącz pin - do masy układu.
    3. Podłącz pin + do napięcia 3,3 V lub 5 V.
    4. Podłącz pin S do wejścia analogowego mikrokontrolera.
    5. Uruchom program odczytujący wartość z przetwornika ADC.
    6. Oświetlaj i zasłaniaj fotorezystor, obserwując zmianę wyniku.
    7. Ustal programowo wartości odpowiadające jasnemu i ciemnemu otoczeniu.

    Przykładowy program Arduino

    const int sensorPin = A0;

void setup()
{
    Serial.begin(9600);
}

void loop()
{
    int wartosc = analogRead(sensorPin);

    Serial.print("Odczyt czujnika: ");
    Serial.println(wartosc);

    delay(250);
}

    Ustalanie progu jasności

    Wartość progową najlepiej wyznaczyć eksperymentalnie:

    1. odczytaj wynik przy docelowym oświetleniu dziennym,
    2. odczytaj wynik po zmroku,
    3. wybierz wartość pośrednią jako próg,
    4. sprawdź działanie układu w różnych warunkach,
    5. w razie potrzeby dodaj programową histerezę.

    Histereza zapobiega szybkiemu przełączaniu układu, gdy wynik pomiaru znajduje się blisko ustawionego progu.

    Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.

  3. Rozpocznij pracę zgodnie z opisem

    Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.

    Zapytaj o uruchomienie →

Obsługa / użycie

Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.

zastosowanie

  • wykrywanie dnia i nocy
  • automatyczne włączanie oświetlenia po zmroku
  • pomiar względnego poziomu oświetlenia
  • regulacja jasności wyświetlaczy i diod LED
  • roboty reagujące na światło
  • roboty podążające za źródłem światła
  • alarmy reagujące na zasłonięcie lub oświetlenie czujnika
  • modele inteligentnego domu
  • stacje pogodowe i projekty edukacyjne
  • eksperymenty z wejściami analogowymi mikrokontrolerów
  • nauka działania fotorezystora i dzielnika napięcia

Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.

To jest skrócona instrukcja umożliwiająca szybkie rozpoczęcie pracy z produktem. Korzystaj z dostępnych materiałów właściwych dla tego modelu.

05 Najczęstsze pytania

Czy moduł mierzy natężenie światła w luksach?

Nie. Moduł zwraca analogową wartość zależną od oświetlenia. Bez indywidualnej kalibracji za pomocą wzorcowego luksomierza nie można traktować wyniku jako wiarygodnego pomiaru w luksach.

Czy moduł ma wyjście cyfrowe?

Nie. Standardowy moduł KY-018 posiada wyłącznie wyjście analogowe.

Czy można ustawić próg za pomocą potencjometru?

Nie. Moduł nie posiada potencjometru ani komparatora. Próg należy ustawić programowo w mikrokontrolerze.

Czy moduł działa z ESP32?

Tak. Zaleca się zasilać go napięciem 3,3 V i podłączyć wyjście S do pinu obsługującego pomiar ADC.

Czy moduł działa z Raspberry Pi?

Tak, ale klasyczne Raspberry Pi nie ma wbudowanego wejścia analogowego. Potrzebny jest zewnętrzny przetwornik ADC, na przykład ADS1115.

Czy moduł wykrywa kolory?

Nie. Fotorezystor reaguje na ogólny poziom padającego światła i nie rozpoznaje barwy.

Czy może sterować lampą bez mikrokontrolera?

Sam moduł nie jest przystosowany do bezpośredniego sterowania lampą ani przekaźnikiem. Do zbudowania takiego układu potrzebny jest mikrokontroler lub dodatkowy układ progowy oraz odpowiedni element wykonawczy.

Dlaczego wyniki zmieniają się pomiędzy egzemplarzami?

Fotorezystory mają stosunkowo dużą tolerancję parametrów. Na wynik wpływa również napięcie zasilania, temperatura, rodzaj źródła światła i sposób umieszczenia czujnika.

Czy większa wartość ADC zawsze oznacza więcej światła?

Nie należy przyjmować tego bez sprawdzenia. W zależności od wykonania płytki i sposobu pomiaru wartość może rosnąć albo maleć wraz ze wzrostem oświetlenia. Najłatwiej sprawdzić to, zasłaniając i oświetlając czujnik.

Czy czujnik nadaje się do wykrywania zmierzchu?

Tak. Należy odczytać wartości występujące w dzień i po zmroku, a następnie ustawić odpowiedni próg w programie.

Nie znalazłeś odpowiedzi? Skontaktuj się z nami →

i Ważne informacje dotyczące bezpieczeństwa

Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.

Przeznaczenie produktu

  • nauki elektroniki i programowania
  • budowy prototypów
  • projektów hobbystycznych
  • eksperymentów z mikrokontrolerami
  • wykrywania względnych zmian poziomu oświetlenia
  • budowy automatycznych układów reagujących na światło
  • integracji z urządzeniami pracującymi pod nadzorem użytkownika
  • zastosowań wewnętrznych w suchym środowisku
  • produkt jest modułem elektronicznym przeznaczonym do montażu w układach niskonapięciowych
  • przed podłączeniem należy sprawdzić prawidłową polaryzację zasilania
  • nie należy przekraczać napięcia zasilania 5 V
  • podłączanie modułu należy wykonywać przy wyłączonym zasilaniu
  • moduł należy chronić przed wilgocią, wodą i kondensacją pary wodnej
  • nie należy dotykać elementów przewodzącymi przedmiotami podczas pracy
  • należy zapobiegać zwarciom pomiędzy wyprowadzeniami
  • produkt nie jest zabawką i powinien być używany przez osoby posiadające podstawową wiedzę z zakresu elektroniki
  • małe elementy mogą stwarzać ryzyko połknięcia
  • produkt należy przechowywać poza zasięgiem małych dzieci
  • uszkodzonego, przegrzanego lub zalanego modułu nie należy dalej używać
  • modułu nie należy podłączać bezpośrednio do instalacji sieciowej 230 V

Na co zwrócić uwagę

  • moduł nie jest kalibrowanym miernikiem natężenia oświetlenia
  • odczytu analogowego nie należy bezpośrednio interpretować jako wartości w luksach
  • wynik zależy od egzemplarza fotorezystora, napięcia zasilania, temperatury, rodzaju światła i sposobu montażu
  • różne partie modułów mogą generować nieco inne wartości
  • kierunek zmiany odczytu może zależeć od konstrukcji płytki i sposobu podłączenia
  • progi jasności należy ustalić indywidualnie w docelowym miejscu pracy
  • czujnik nie powinien być stosowany jako jedyny element systemu bezpieczeństwa
  • moduł nie jest przeznaczony do zastosowań medycznych, ratowniczych ani przemysłowych systemów bezpieczeństwa
  • długotrwałe wystawienie na ekstremalne warunki środowiskowe może zmienić parametry fotorezystora

Ograniczenia zastosowania

  • wykonywania certyfikowanych pomiarów natężenia oświetlenia
  • stosowania jako profesjonalny luksomierz
  • systemów ochrony życia lub zdrowia
  • systemów przeciwpożarowych i alarmowych wymagających certyfikacji
  • bezpośredniego sterowania urządzeniami sieciowymi 230 V
  • stosowania na zewnątrz bez odpowiedniej obudowy
  • pracy w środowisku mokrym, zapylonym lub wybuchowym
  • zastosowań medycznych
  • zastosowań motoryzacyjnych wymagających homologacji
  • przemysłowych systemów bezpieczeństwa
  • pracy bezpośrednio z napięciem wyższym niż 5 V
