IMZ Moduł czujnika wibracji i wstrząsów SW-420 z regulacją czułości

P032

IMZ Moduł czujnika wibracji i wstrząsów SW-420 z regulacją czułości

Moduł SW-420 służy do wykrywania wibracji, drgań, uderzeń oraz nagłych poruszeń. Może zostać wykorzystany jako prosty czujnik reagujący na potrząśnięcie, stuknięcie w powierzchnię, próbę przesunięcia przedmiotu lub drgania generowane przez pracujące urządzenie. Sprawdza się w projektach edukacyjnych, układach automatyki domowej, prostych alarmach DIY oraz konstrukcjach opartych na mikrokontrolerach.

Elementem reagującym na drgania jest mechaniczny czujnik SW-420. Po wystąpieniu wibracji jego stan zmienia się, a sygnał zostaje przetworzony przez znajdujący się na płytce komparator LM393. Dzięki temu moduł udostępnia gotowe wyjście cyfrowe DO, które można bezpośrednio podłączyć do wejścia GPIO mikrokontrolera.

Moduł nie mierzy siły drgań i nie przekazuje wartości analogowej. Na jego wyjściu pojawia się jedynie informacja, czy drgania przekroczyły ustawiony próg zadziałania. Nie jest to zatem zamiennik akcelerometru ani przyrządu do analizy częstotliwości lub amplitudy wibracji. Nadaje się natomiast do prostego wykrywania zdarzeń typu: „wystąpiło uderzenie”, „urządzenie zaczęło drgać” albo „obiekt został poruszony”.

Czułość czujnika można regulować za pomocą potencjometru umieszczonego na płytce. Pozwala to dostosować próg reakcji do konkretnego zastosowania oraz sposobu montażu. Moduł może reagować zarówno na lekkie stuknięcia, jak i wyłącznie na silniejsze drgania — zależnie od ustawienia potencjometru. Po zamontowaniu czujnika warto wykonać próbę i dobrać czułość do rzeczywistych warunków pracy, ponieważ reakcja zależy również od rodzaju powierzchni, sztywności mocowania oraz sposobu przenoszenia drgań.

Na płytce znajdują się dwie diody LED. Jedna sygnalizuje obecność zasilania, a druga informuje o stanie cyfrowego wyjścia modułu. Ułatwia to uruchomienie układu oraz ustawienie odpowiedniej czułości bez konieczności ciągłego kontrolowania wartości odczytywanych przez mikrokontroler.

Moduł posiada trzy wyprowadzenia:

  • VCC — zasilanie modułu,
  • GND — masa układu,
  • DO — cyfrowe wyjście sygnałowe.

Zakres napięcia zasilania wynosi od 3,3 V do 5 V DC. Moduł może współpracować m.in. z ESP32, ESP8266, Raspberry Pi Pico, STM32 oraz płytkami z mikrokontrolerem ATmega328P. W przypadku układów pracujących z logiką 3,3 V, takich jak ESP32 lub ESP8266, zalecane jest zasilenie modułu napięciem 3,3 V, aby poziom logiczny na wyjściu był odpowiedni dla wejścia mikrokontrolera.

Wyjście czujnika może zmieniać stan jedynie na krótki czas, szczególnie przy pojedynczym uderzeniu. Program powinien odczytywać wejście cyfrowe odpowiednio często albo korzystać z przerwania sprzętowego. Stan aktywny wyjścia warto sprawdzić podczas pierwszego uruchomienia, ponieważ w zależności od wersji modułu reakcja może być interpretowana jako stan wysoki lub niski.

Płytka posiada otwór montażowy, który ułatwia zamocowanie modułu w obudowie lub na elemencie konstrukcji. Czujnik powinien być zamontowany w miejscu, do którego skutecznie przenoszone są drgania. Luźne przewody lub swobodnie wisząca płytka mogą powodować przypadkowe reakcje i utrudniać prawidłowe ustawienie czułości.

Moduł SW-420 jest przeznaczony do prototypowania, nauki elektroniki oraz amatorskich projektów DIY. Nie jest certyfikowanym czujnikiem alarmowym, czujnikiem bezpieczeństwa ani elementem przeznaczonym do precyzyjnej diagnostyki maszyn. Nie powinien być wykorzystywany jako jedyny element odpowiedzialny za ochronę mienia, zdrowia lub życia.

Instrukcja HTML i podłączenie ↓

Szybki dostęp / QR ↗

01 Opis produktu
Moduł z czujnikiem SW-420 służy do wykrywania wibracji, uderzeń i wstrząsów. Wbudowany komparator LM393 oraz potencjometr umożliwiają regulację progu zadziałania, a cyfrowe wyjście `DO` pozwala na łatwe podłączenie modułu do mikrokontrolera, np. ESP32, ESP8266 lub płytki zgodnej z Arduino.

Opis nie został jeszcze uzupełniony.

Zastosowanie

  • alarmy reagujące na uderzenie lub próbę przesunięcia przedmiotu
  • wykrywanie stuknięcia w drzwi, obudowę lub blat
  • sygnalizacja drgań urządzenia lub konstrukcji
  • proste systemy antykradzieżowe DIY
  • projekty edukacyjne z mikrokontrolerami
  • automatyka domowa
  • robotyka amatorska
  • układy reagujące na potrząśnięcie lub wstrząs
  • zestawy edukacyjne z czujnikami
02 Specyfikacja techniczna
  • typ produktu:- moduł czujnika wibracji i wstrząsów
  • element pomiarowy:- mechaniczny czujnik SW-420
  • układ komparatora:- LM393
  • napięcie zasilania:- 3,3–5 V DC
  • rodzaj wyjścia:- cyfrowe DO
  • regulacja czułości:- tak, za pomocą potencjometru
  • sygnalizacja zasilania:- dioda LED
  • sygnalizacja stanu wyjścia:- dioda LED
  • liczba wyprowadzeń:- 3
  • wyprowadzenia:- VCC, GND, DO
  • otwór montażowy:- tak

Parametry nie zostały jeszcze uzupełnione.

03 Instrukcja HTML / szybki start
QUICK START / SKRÓCONA INSTRUKCJA

Szybki start

IMZ Moduł czujnika wibracji i wstrząsów SW-420 z regulacją czułości

Model / symbol: P032

Moduł SW-420 służy do wykrywania wibracji, drgań, uderzeń oraz nagłych poruszeń. Może zostać wykorzystany jako prosty czujnik reagujący na potrząśnięcie, stuknięcie w powierzchnię, próbę przesunięcia przedmiotu lub drgania generowane przez pracujące urządzenie. Sprawdza się w projektach edukacyjnych, układach automatyki domowej, prostych alarmach DIY oraz konstrukcjach opartych na mikrokontrolerach.

Elementem reagującym na drgania jest mechaniczny czujnik SW-420. Po wystąpieniu wibracji jego stan zmienia się, a sygnał zostaje przetworzony przez znajdujący się na płytce komparator LM393. Dzięki temu moduł udostępnia gotowe wyjście cyfrowe DO, które można bezpośrednio podłączyć do wejścia GPIO mikrokontrolera.

Moduł nie mierzy siły drgań i nie przekazuje wartości analogowej. Na jego wyjściu pojawia się jedynie informacja, czy drgania przekroczyły ustawiony próg zadziałania. Nie jest to zatem zamiennik akcelerometru ani przyrządu do analizy częstotliwości lub amplitudy wibracji. Nadaje się natomiast do prostego wykrywania zdarzeń typu: „wystąpiło uderzenie”, „urządzenie zaczęło drgać” albo „obiekt został poruszony”.

Czułość czujnika można regulować za pomocą potencjometru umieszczonego na płytce. Pozwala to dostosować próg reakcji do konkretnego zastosowania oraz sposobu montażu. Moduł może reagować zarówno na lekkie stuknięcia, jak i wyłącznie na silniejsze drgania — zależnie od ustawienia potencjometru. Po zamontowaniu czujnika warto wykonać próbę i dobrać czułość do rzeczywistych warunków pracy, ponieważ reakcja zależy również od rodzaju powierzchni, sztywności mocowania oraz sposobu przenoszenia drgań.

Na płytce znajdują się dwie diody LED. Jedna sygnalizuje obecność zasilania, a druga informuje o stanie cyfrowego wyjścia modułu. Ułatwia to uruchomienie układu oraz ustawienie odpowiedniej czułości bez konieczności ciągłego kontrolowania wartości odczytywanych przez mikrokontroler.

Moduł posiada trzy wyprowadzenia:

  • VCC — zasilanie modułu,
  • GND — masa układu,
  • DO — cyfrowe wyjście sygnałowe.

Zakres napięcia zasilania wynosi od 3,3 V do 5 V DC. Moduł może współpracować m.in. z ESP32, ESP8266, Raspberry Pi Pico, STM32 oraz płytkami z mikrokontrolerem ATmega328P. W przypadku układów pracujących z logiką 3,3 V, takich jak ESP32 lub ESP8266, zalecane jest zasilenie modułu napięciem 3,3 V, aby poziom logiczny na wyjściu był odpowiedni dla wejścia mikrokontrolera.

Wyjście czujnika może zmieniać stan jedynie na krótki czas, szczególnie przy pojedynczym uderzeniu. Program powinien odczytywać wejście cyfrowe odpowiednio często albo korzystać z przerwania sprzętowego. Stan aktywny wyjścia warto sprawdzić podczas pierwszego uruchomienia, ponieważ w zależności od wersji modułu reakcja może być interpretowana jako stan wysoki lub niski.

Płytka posiada otwór montażowy, który ułatwia zamocowanie modułu w obudowie lub na elemencie konstrukcji. Czujnik powinien być zamontowany w miejscu, do którego skutecznie przenoszone są drgania. Luźne przewody lub swobodnie wisząca płytka mogą powodować przypadkowe reakcje i utrudniać prawidłowe ustawienie czułości.

Moduł SW-420 jest przeznaczony do prototypowania, nauki elektroniki oraz amatorskich projektów DIY. Nie jest certyfikowanym czujnikiem alarmowym, czujnikiem bezpieczeństwa ani elementem przeznaczonym do precyzyjnej diagnostyki maszyn. Nie powinien być wykorzystywany jako jedyny element odpowiedzialny za ochronę mienia, zdrowia lub życia.

Podłączenie

IMZ Moduł czujnika wibracji i wstrząsów SW-420 z regulacją czułości

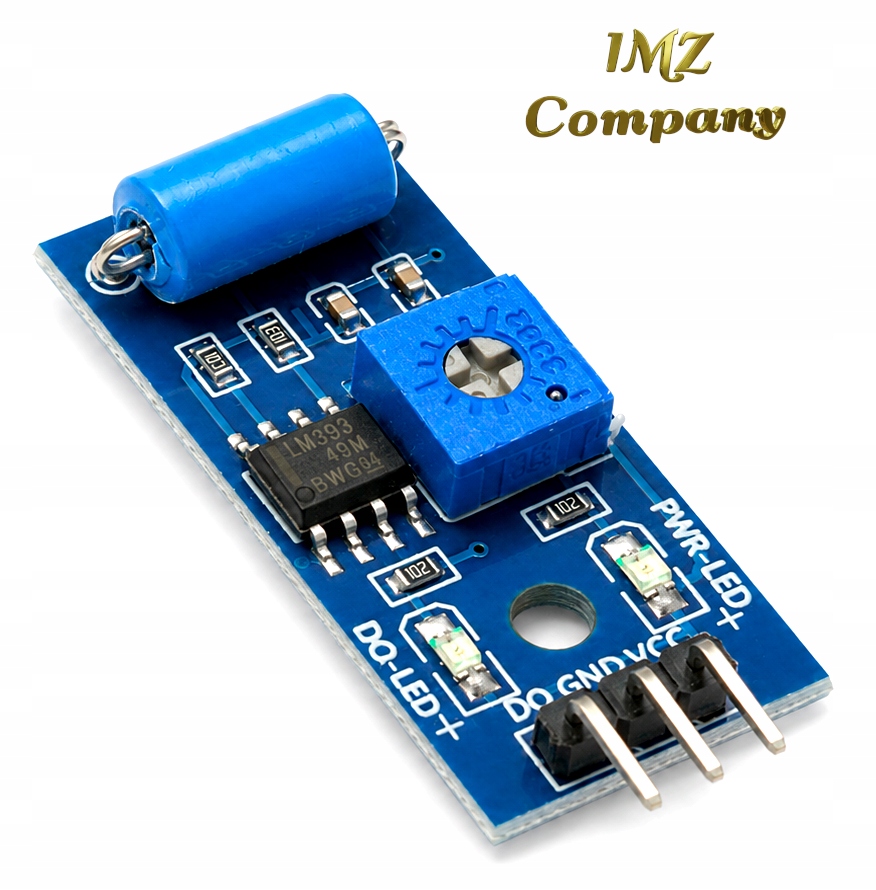

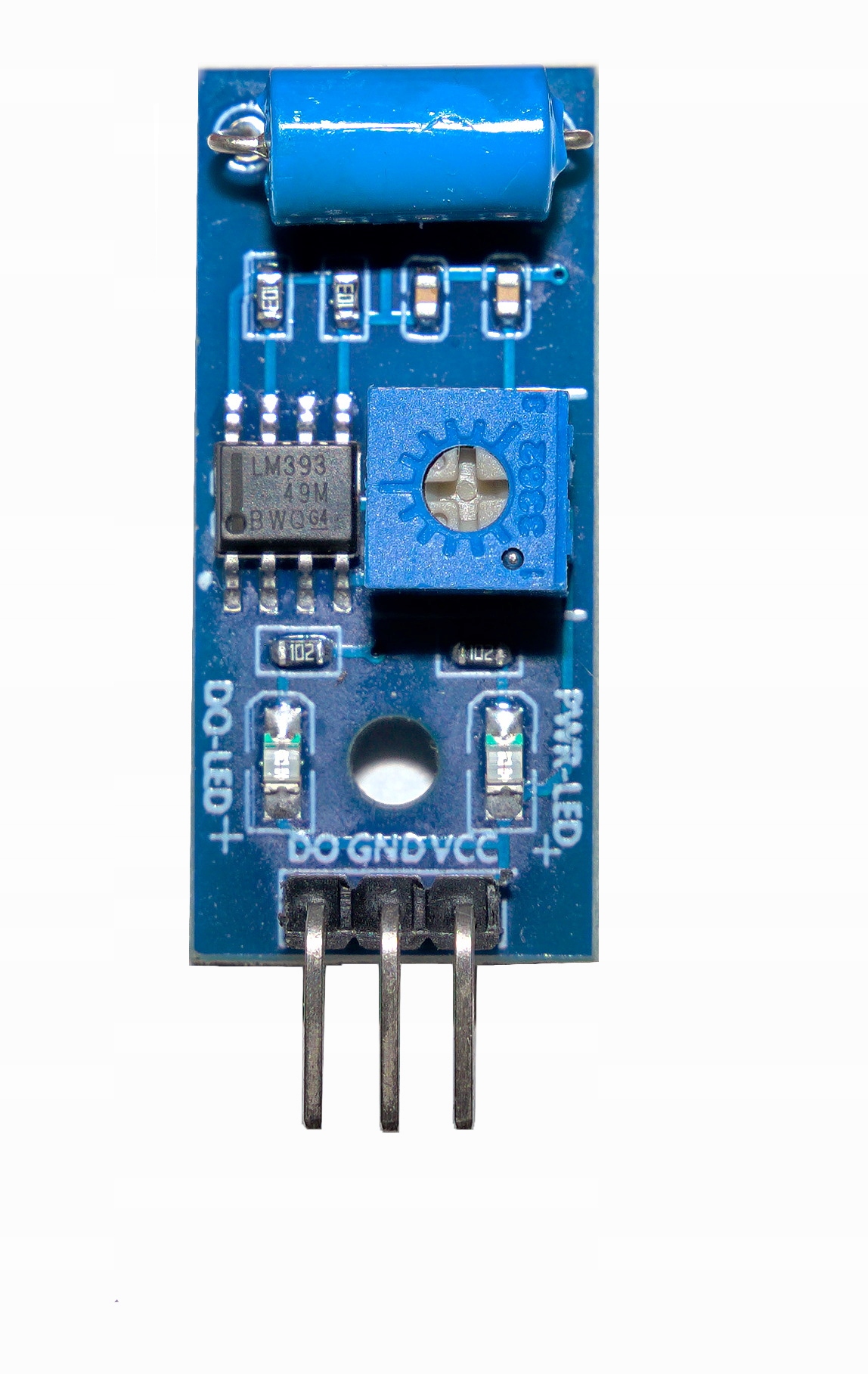

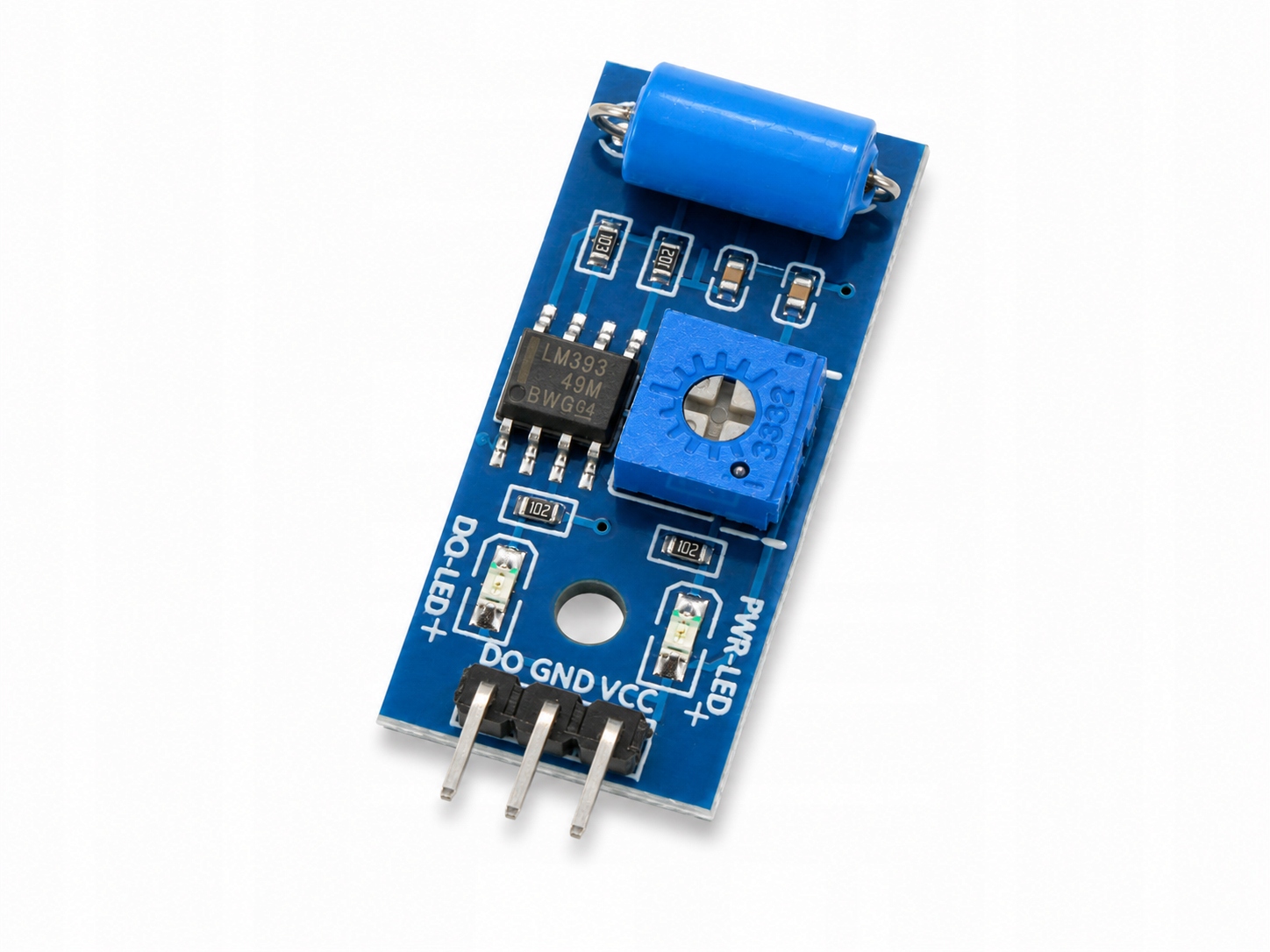

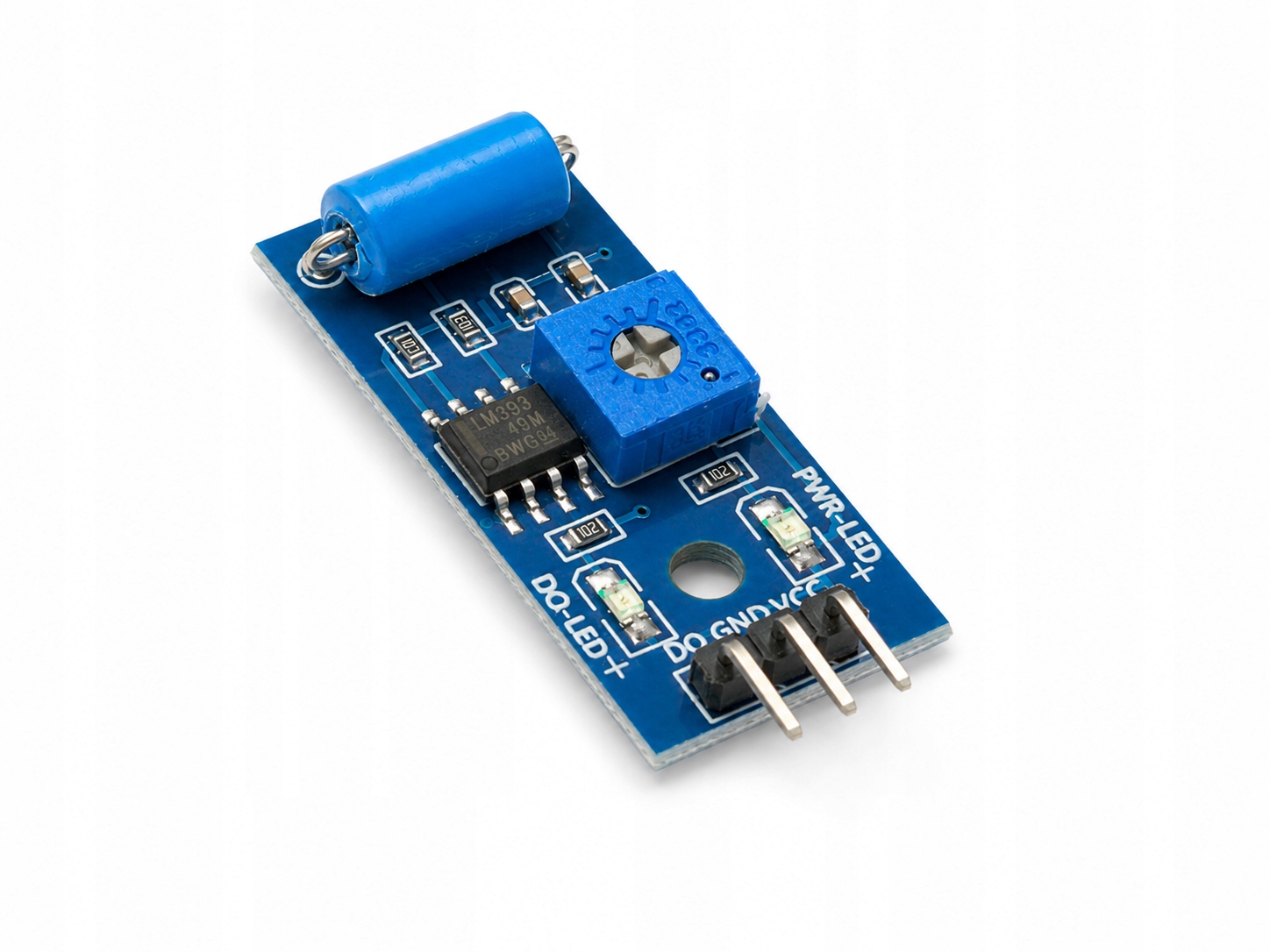

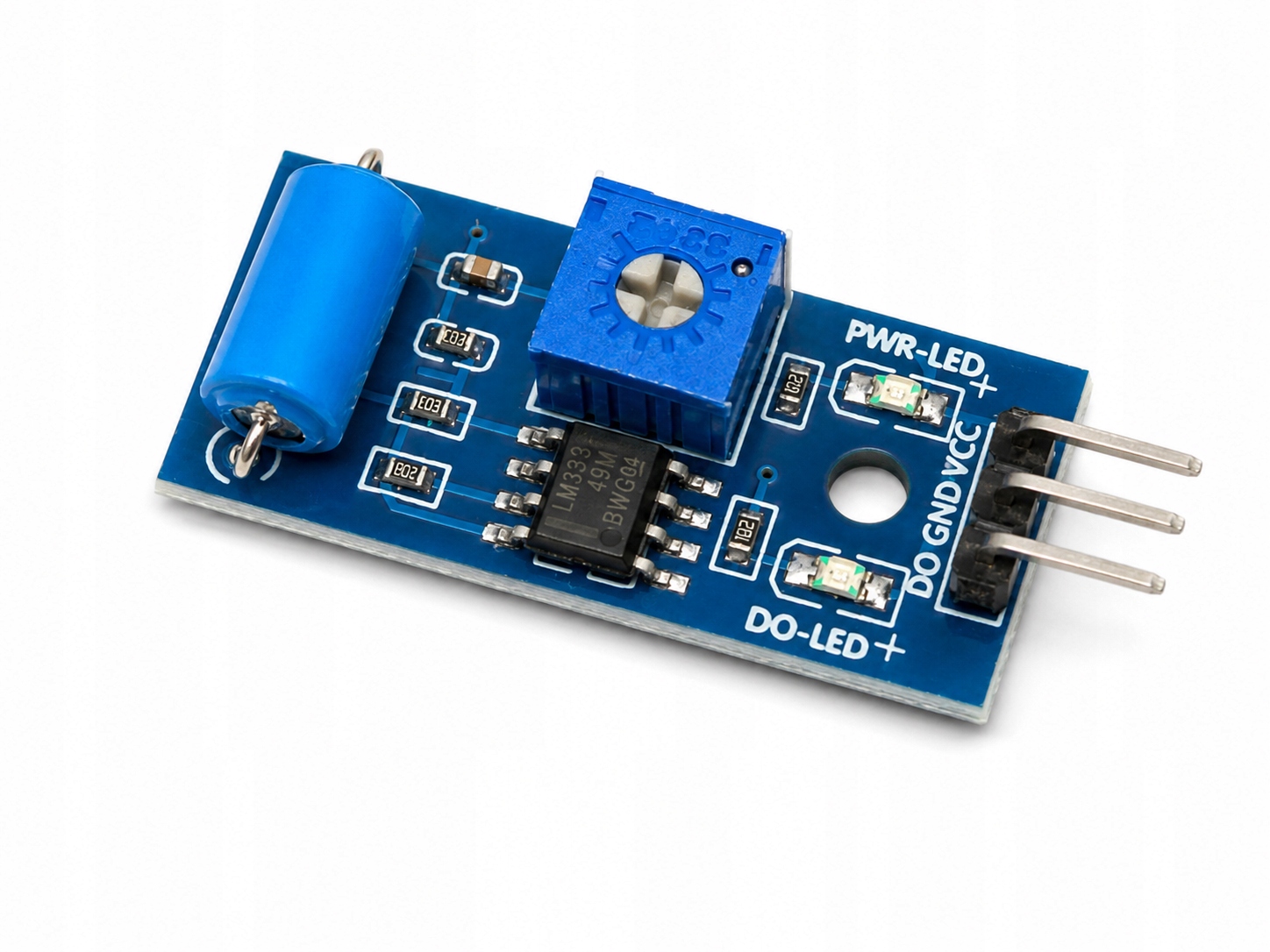

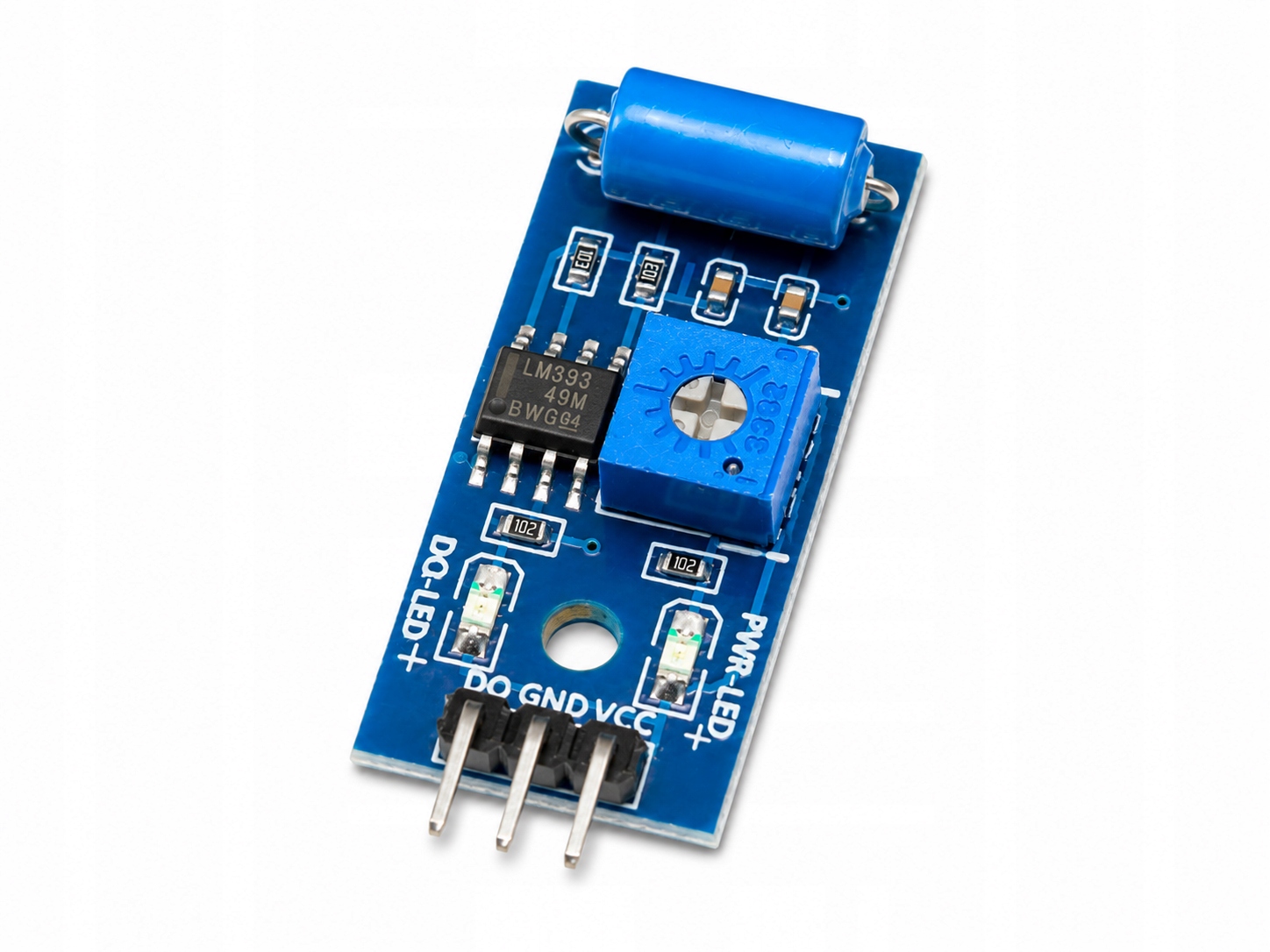

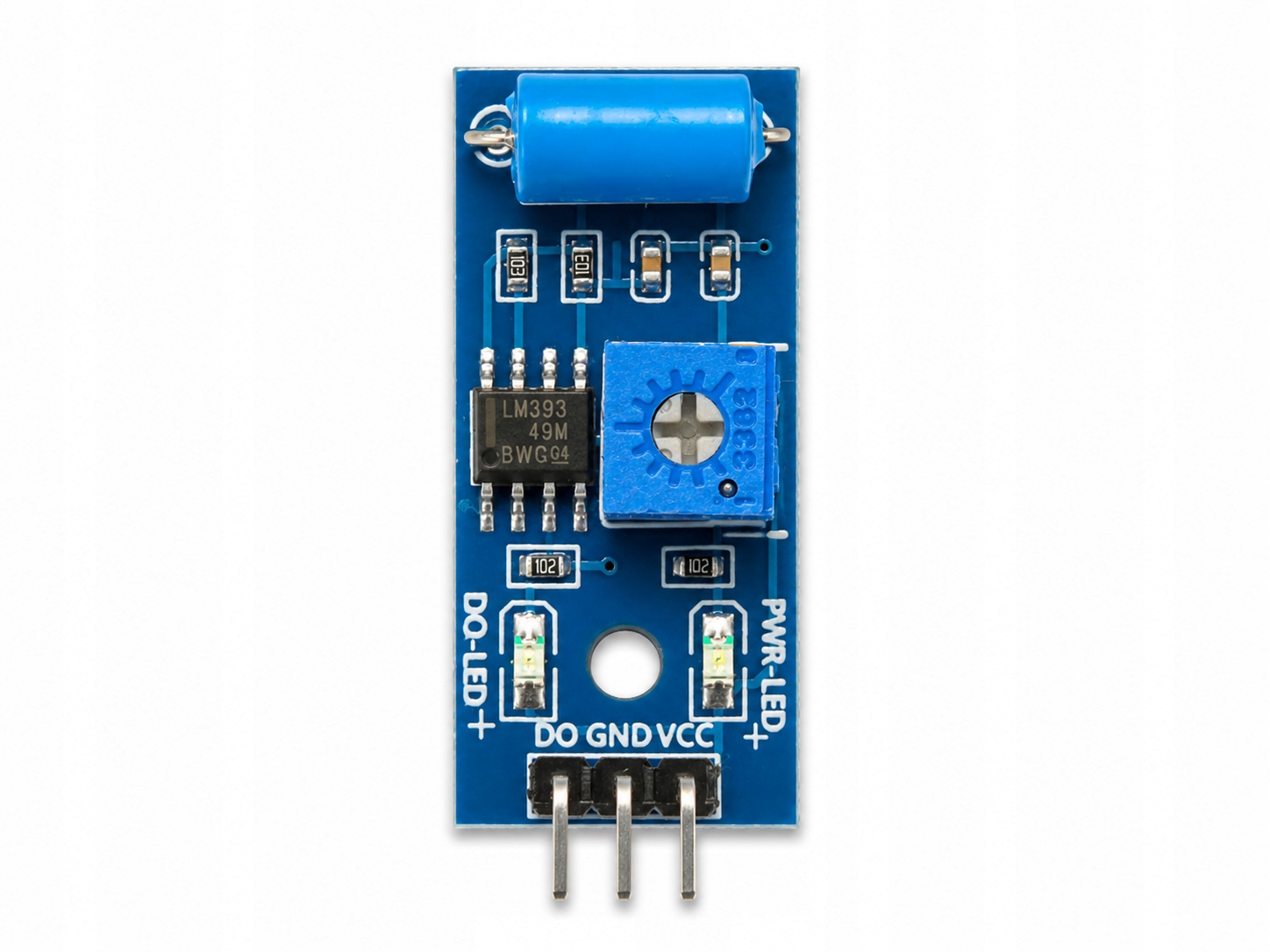

Zdjęcie produktu — nie schemat połączeń.

| Pin | Funkcja | | ----- | ---------------------------- | | VCC | zasilanie modułu: 3,3–5 V DC | | GND | masa układu | | DO | cyfrowe wyjście sygnałowe |

Przykładowe podłączenie do ESP32

| Moduł SW-420 | ESP32 | | ------------ | ---------------------------------------------------------------- | | VCC | 3V3 | | GND | GND | | DO | dowolny wolny pin GPIO skonfigurowany jako wejście, np. GPIO27 |

Przykładowe podłączenie do płytki ATmega328P

| Moduł SW-420 | Płytka ATmega328P | | ------------ | --------------------------------- | | VCC | 5V | | GND | GND | | DO | dowolne wejście cyfrowe, np. D2 |

Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.

Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.

Przejdź do instrukcji ↓

Pierwsze uruchomienie

Kolejność pracy z materiałami produktu:

  1. Sprawdź model i parametry

    Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.

  2. Zapoznaj się z instrukcją

    Uruchomienie modułu

    1. Podłącz zasilanie do pinów VCC oraz GND.
    2. Podłącz wyjście DO do wejścia cyfrowego mikrokontrolera.
    3. Umieść moduł w miejscu, w którym mają być wykrywane drgania.
    4. Lekko stuknij w powierzchnię lub porusz modułem.
    5. Obserwuj diodę sygnalizacyjną oraz stan wejścia cyfrowego mikrokontrolera.
    6. Obracaj potencjometr małym śrubokrętem, aż uzyskasz odpowiednią czułość.

    Regulacja czułości

    Potencjometr ustawia próg zadziałania komparatora. Jeżeli moduł reaguje na zbyt lekkie drgania lub przypadkowe poruszenie przewodów, zmniejsz czułość. Jeżeli nie reaguje na oczekiwane wstrząsy, zwiększ czułość.

    Po każdej zmianie ustawienia wykonaj próbę w rzeczywistym miejscu montażu. Reakcja modułu zależy m.in. od sposobu zamocowania, sztywności powierzchni oraz rodzaju drgań.

    Ważna informacja o sygnale

    Sygnał po wykryciu wibracji może być bardzo krótki. Program mikrokontrolera powinien odczytywać wejście odpowiednio często albo wykorzystywać przerwanie sprzętowe.

    Stan aktywny wyjścia DO może zależeć od wersji płytki. Podczas pierwszego uruchomienia sprawdź, czy wykrycie wibracji powoduje pojawienie się stanu HIGH, czy LOW.

    Prosty program testowy dla ESP32 i płytek zgodnych z Arduino

    const int PIN_CZUJNIKA = 27;  // dla ESP32, zmień odpowiednio do podłączenia

    void setup() {
      Serial.begin(115200);
      pinMode(PIN_CZUJNIKA, INPUT);
    }

    void loop() {
      int stan = digitalRead(PIN_CZUJNIKA);

      Serial.print("Stan wyjścia DO: ");
      Serial.println(stan);

      delay(20);
    }


    Po stuknięciu w moduł lub powierzchnię montażową obserwuj wartości wyświetlane w monitorze portu szeregowego. Na ich podstawie można określić, który stan logiczny oznacza wykrycie drgań dla posiadanej wersji płytki.

    Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.

  3. Rozpocznij pracę zgodnie z opisem

    Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.

    Zapytaj o uruchomienie →

Obsługa / użycie

Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.

  • alarmy reagujące na uderzenie lub próbę przesunięcia przedmiotu
  • wykrywanie stuknięcia w drzwi, obudowę lub blat
  • sygnalizacja drgań urządzenia lub konstrukcji
  • proste systemy antykradzieżowe DIY
  • projekty edukacyjne z mikrokontrolerami
  • automatyka domowa
  • robotyka amatorska
  • układy reagujące na potrząśnięcie lub wstrząs
  • zestawy edukacyjne z czujnikami

Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.

To jest skrócona instrukcja umożliwiająca szybkie rozpoczęcie pracy z produktem. Korzystaj z dostępnych materiałów właściwych dla tego modelu.

05 Najczęstsze pytania
  • Czy moduł mierzy siłę wibracji? Nie. Moduł posiada wyjście cyfrowe. Informuje jedynie, że drgania przekroczyły ustawiony próg. Do pomiaru przyspieszenia lub analizy drgań należy zastosować akcelerometr.

  • Czy można regulować czułość? Tak. Próg zadziałania ustawia się potencjometrem znajdującym się na płytce.

  • Czy moduł działa z ESP32? Tak. Przy podłączeniu do ESP32 najlepiej zasilić moduł napięciem 3,3 V.

  • Czy moduł działa z płytkami zgodnymi z Arduino? Tak. Wyjście DO można podłączyć do dowolnego wejścia cyfrowego mikrokontrolera.

  • Czy sygnał pojawia się na stałe po wykryciu drgań? Zazwyczaj nie. Wstrząs powoduje krótki impuls lub krótkotrwałą zmianę stanu logicznego. Program powinien odczytywać wejście odpowiednio często lub korzystać z przerwania.

  • Czy moduł wykryje przechylenie? Czujnik może reagować na poruszenie lub zmianę położenia, ale nie służy do dokładnego określania kąta nachylenia. Do takich zastosowań lepiej użyć akcelerometru lub dedykowanego czujnika przechyłu.

  • Czy można bezpośrednio podłączyć przekaźnik do wyjścia DO? Nie jest to zalecane. Wyjście modułu powinno zostać podłączone do wejścia mikrokontrolera lub dodatkowego układu sterującego.

  • Czy moduł może być elementem alarmu? Może być wykorzystany w amatorskim projekcie sygnalizacyjnym. Nie jest jednak certyfikowanym czujnikiem alarmowym i nie powinien stanowić jedynego zabezpieczenia mienia.

Nie znalazłeś odpowiedzi? Skontaktuj się z nami →

i Ważne informacje dotyczące bezpieczeństwa

Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.

Przeznaczenie produktu

  • prototypowanie układów elektronicznych
  • nauka programowania mikrokontrolerów
  • projekty edukacyjne
  • projekty hobbystyczne i DIY
  • proste układy wykrywające wibracje, uderzenia lub przesunięcie przedmiotu
  • testowe układy automatyki domowej
  • element pomocniczy większego projektu elektronicznego
  • Produkt jest modułem elektronicznym przeznaczonym do prototypowania, nauki oraz projektów DIY.
  • Moduł powinien być używany wyłącznie w obwodach niskonapięciowych.
  • Przed podłączeniem sprawdź napięcie zasilania oraz poprawność polaryzacji.
  • Montaż i podłączanie przewodów wykonuj przy odłączonym zasilaniu.
  • Chroń moduł przed wilgocią, zabrudzeniami, zwarciem oraz wyładowaniami elektrostatycznymi.
  • Nie dopuszczaj do kontaktu płytki z metalowymi elementami mogącymi spowodować zwarcie.
  • Moduł nie jest gotowym urządzeniem zabezpieczającym ani certyfikowanym systemem alarmowym.
  • Produkt nie jest zabawką. Ze względu na niewielkie wymiary powinien być przechowywany poza zasięgiem małych dzieci.

Na co zwrócić uwagę

  • Nie podłączaj modułu bezpośrednio do napięcia sieciowego 230 V.
  • Nie przekraczaj dopuszczalnego napięcia zasilania 5 V DC.
  • Nie odwracaj polaryzacji zasilania.
  • Nie zwieraj wyprowadzeń modułu.
  • Nie podłączaj obciążenia dużej mocy bezpośrednio do wyjścia DO.
  • Nie używaj modułu jako jedynego elementu odpowiedzialnego za ochronę mienia, zdrowia lub życia.
  • Nie zakładaj, że moduł mierzy siłę drgań — jego wyjście ma charakter cyfrowy.
  • Przy podłączeniu do ESP32 lub ESP8266 nie podawaj na wejście GPIO napięcia 5 V.

Ograniczenia zastosowania

  • certyfikowane systemy alarmowe i antywłamaniowe
  • zastosowania medyczne
  • systemy bezpieczeństwa życia i zdrowia
  • układy awaryjnego zatrzymania maszyn
  • zastosowania przemysłowe wymagające certyfikowanych czujników
  • precyzyjny pomiar amplitudy, przyspieszenia lub częstotliwości drgań
  • bezpośrednia praca z napięciem sieciowym
  • sterowanie obciążeniem dużej mocy bez dodatkowych elementów wykonawczych
