MZ Moduł przekaźnika 5V sterowany pilotem IR 38kHz (ON/OFF) 10A

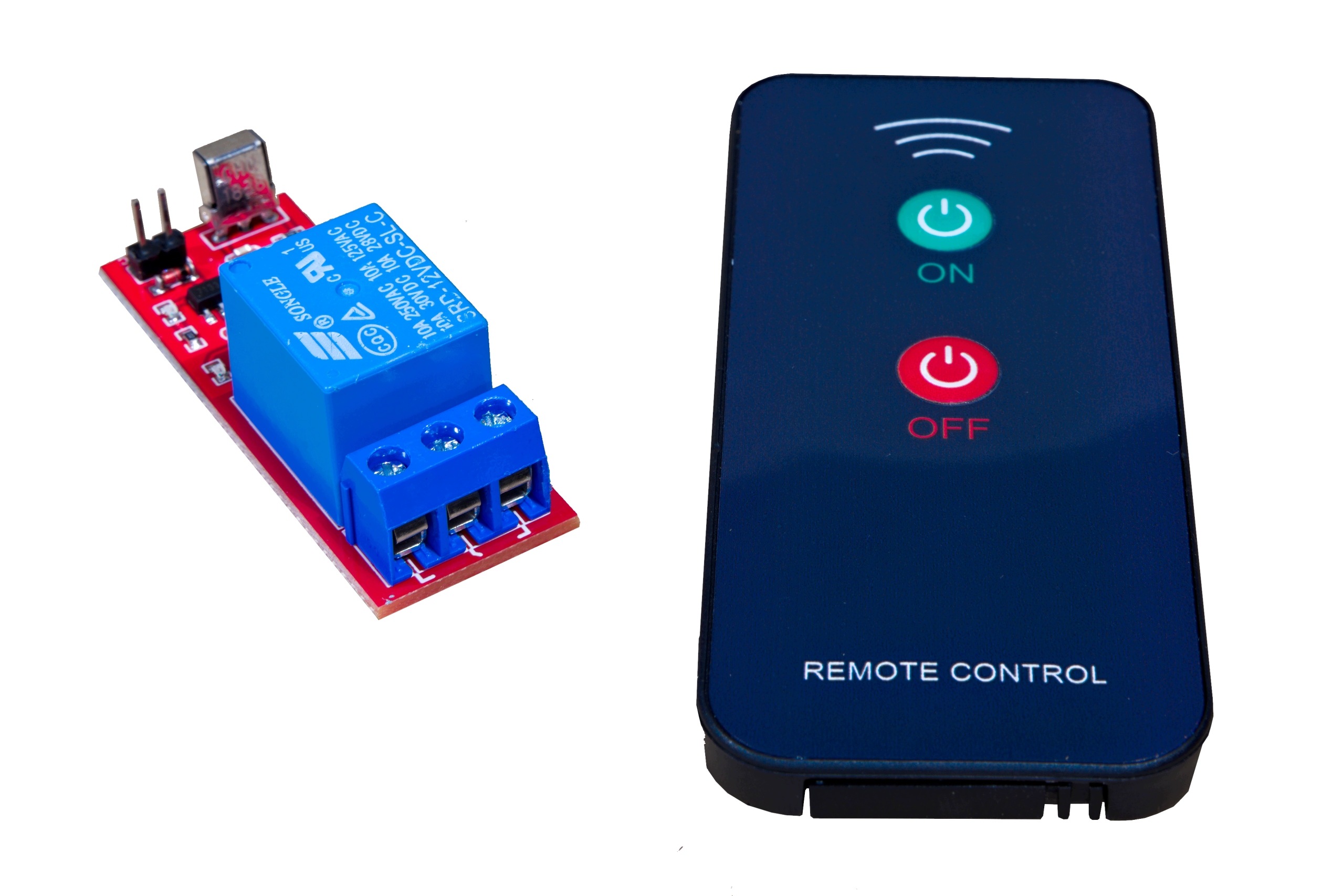

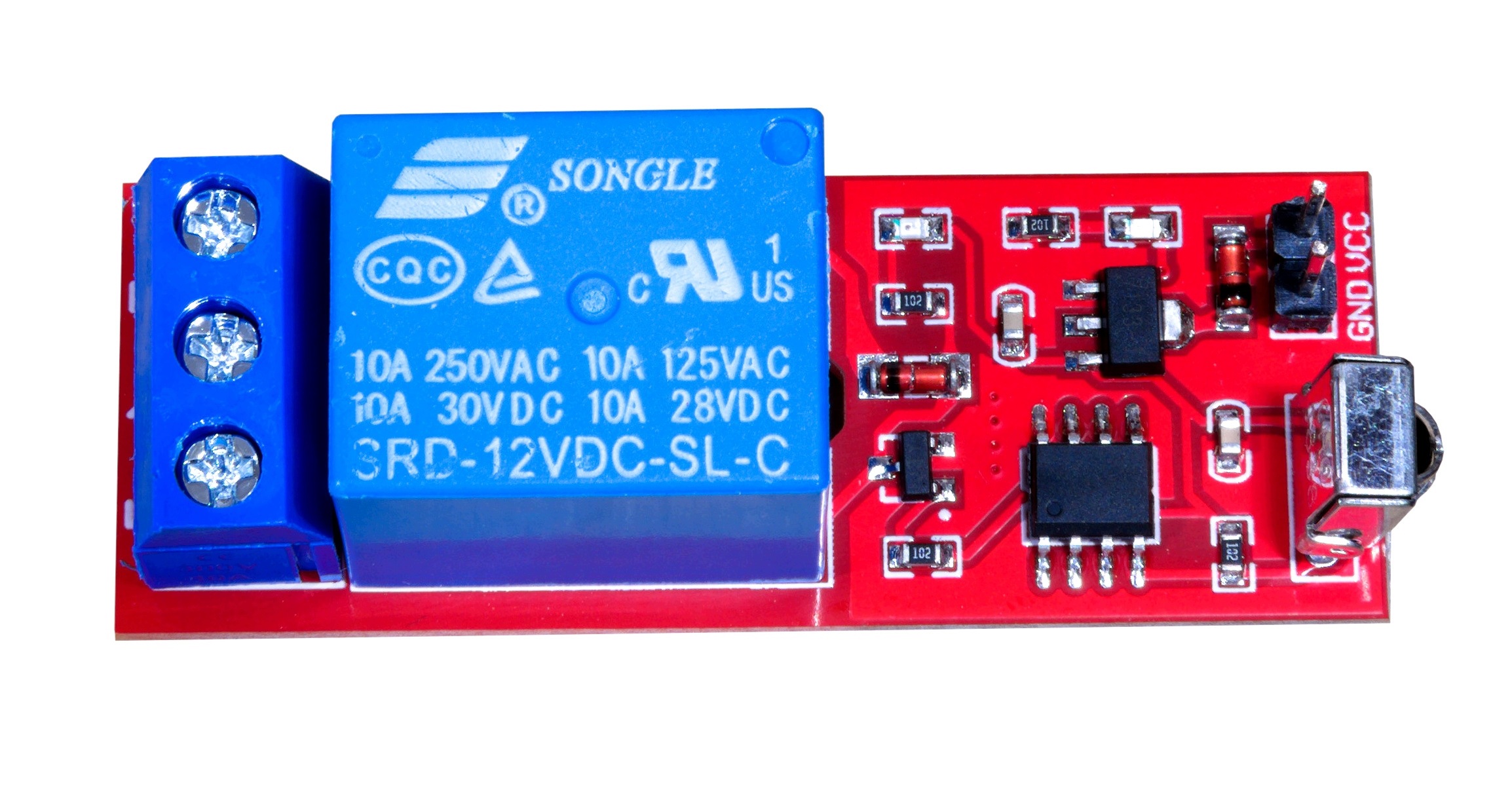

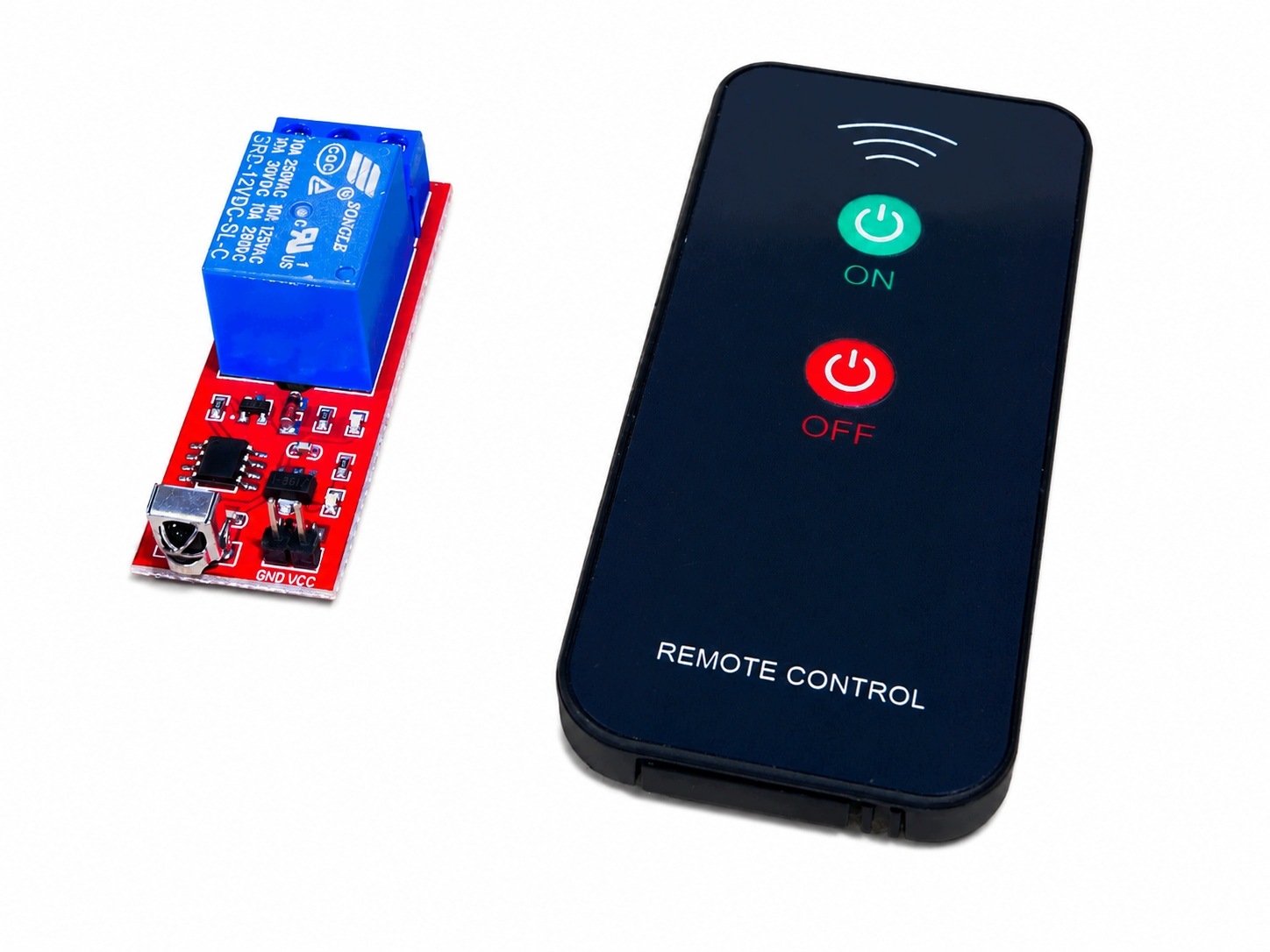

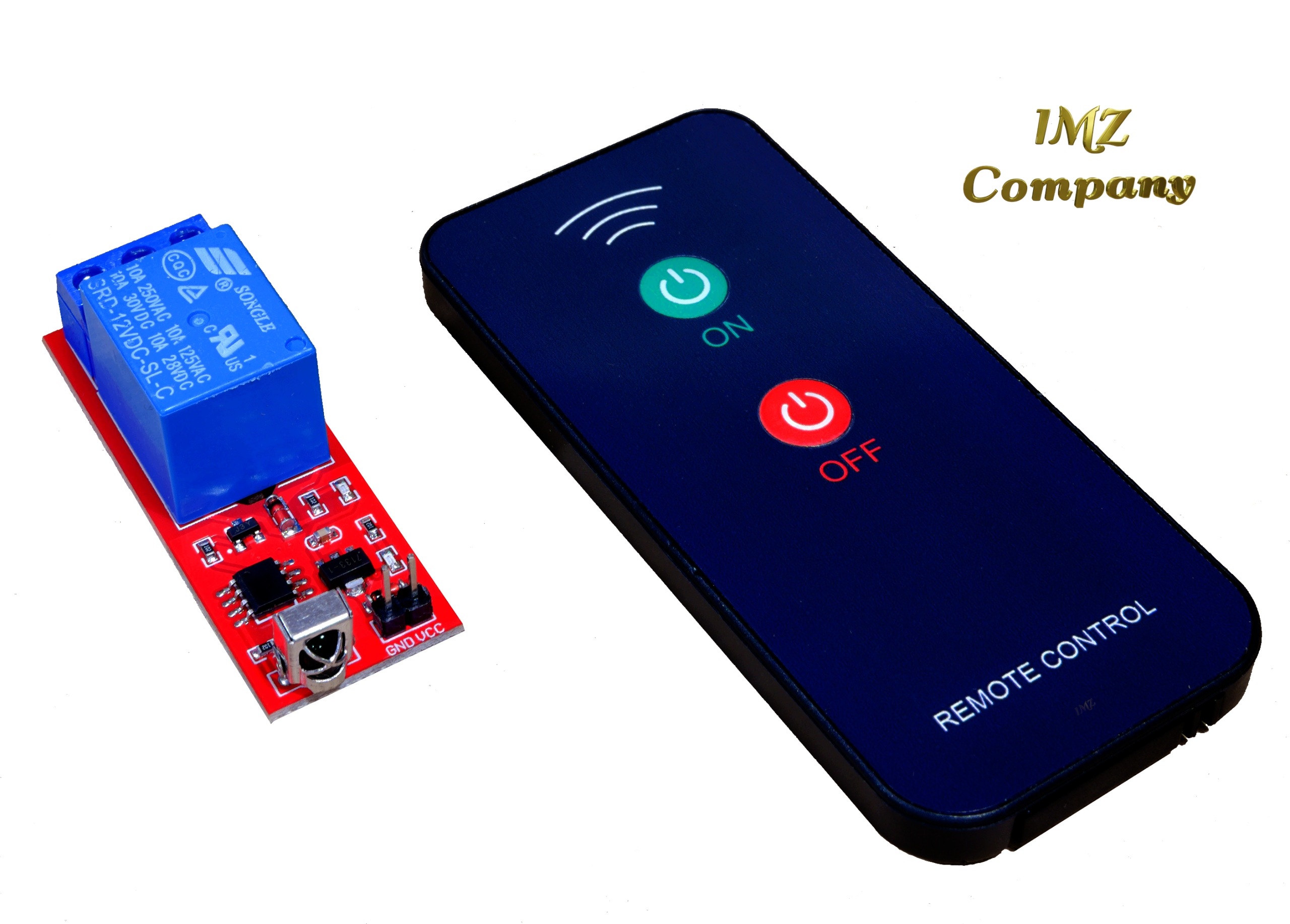

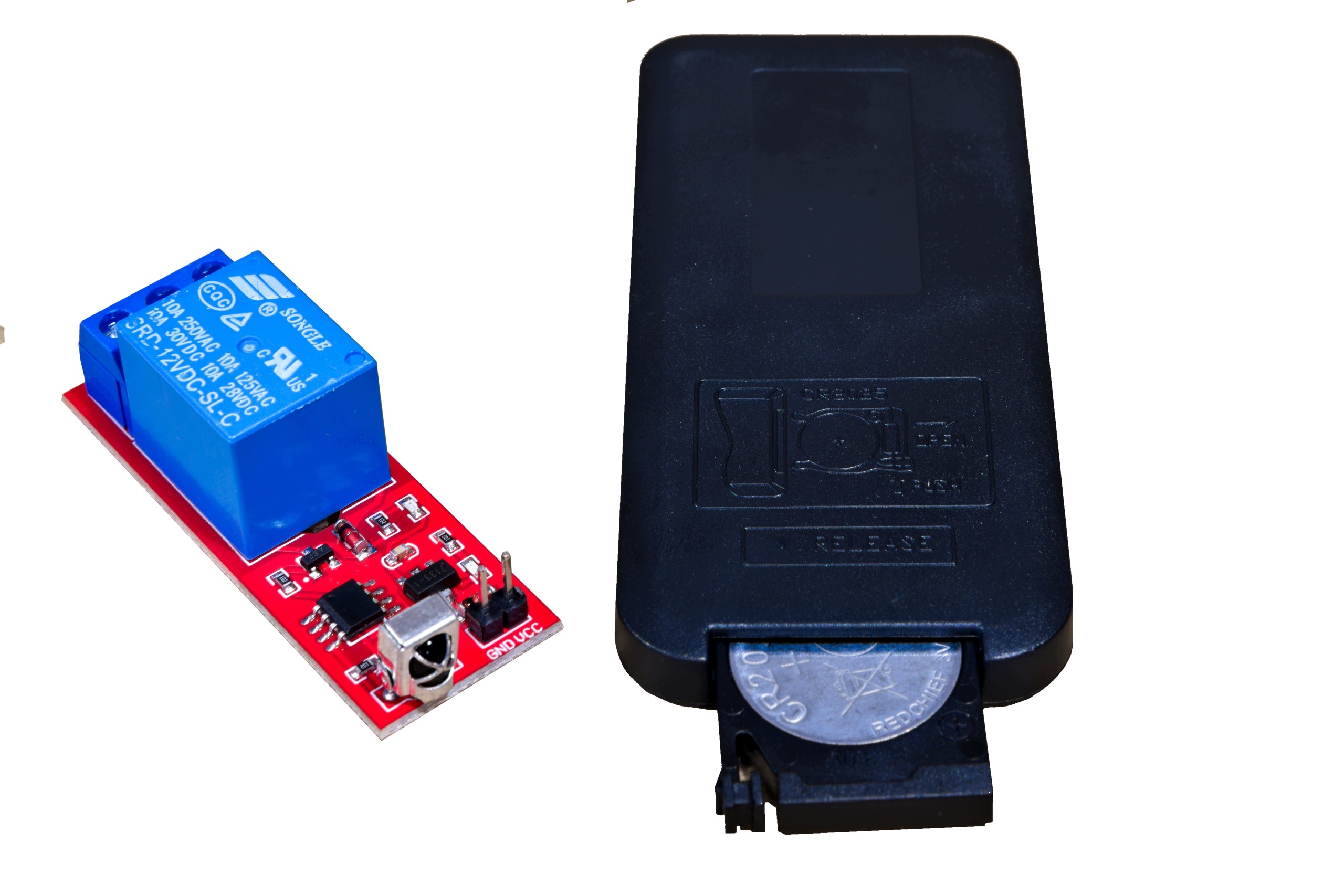

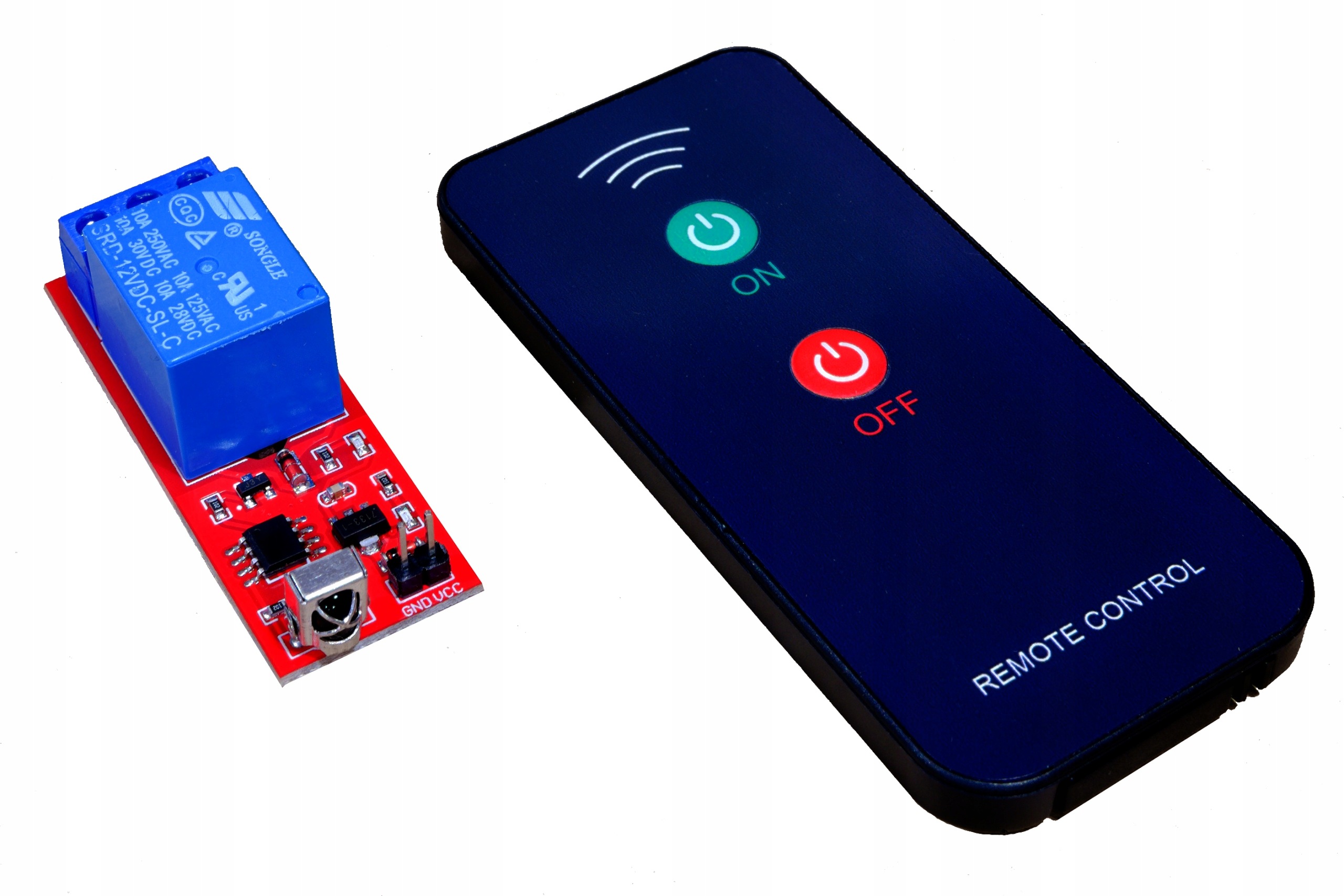

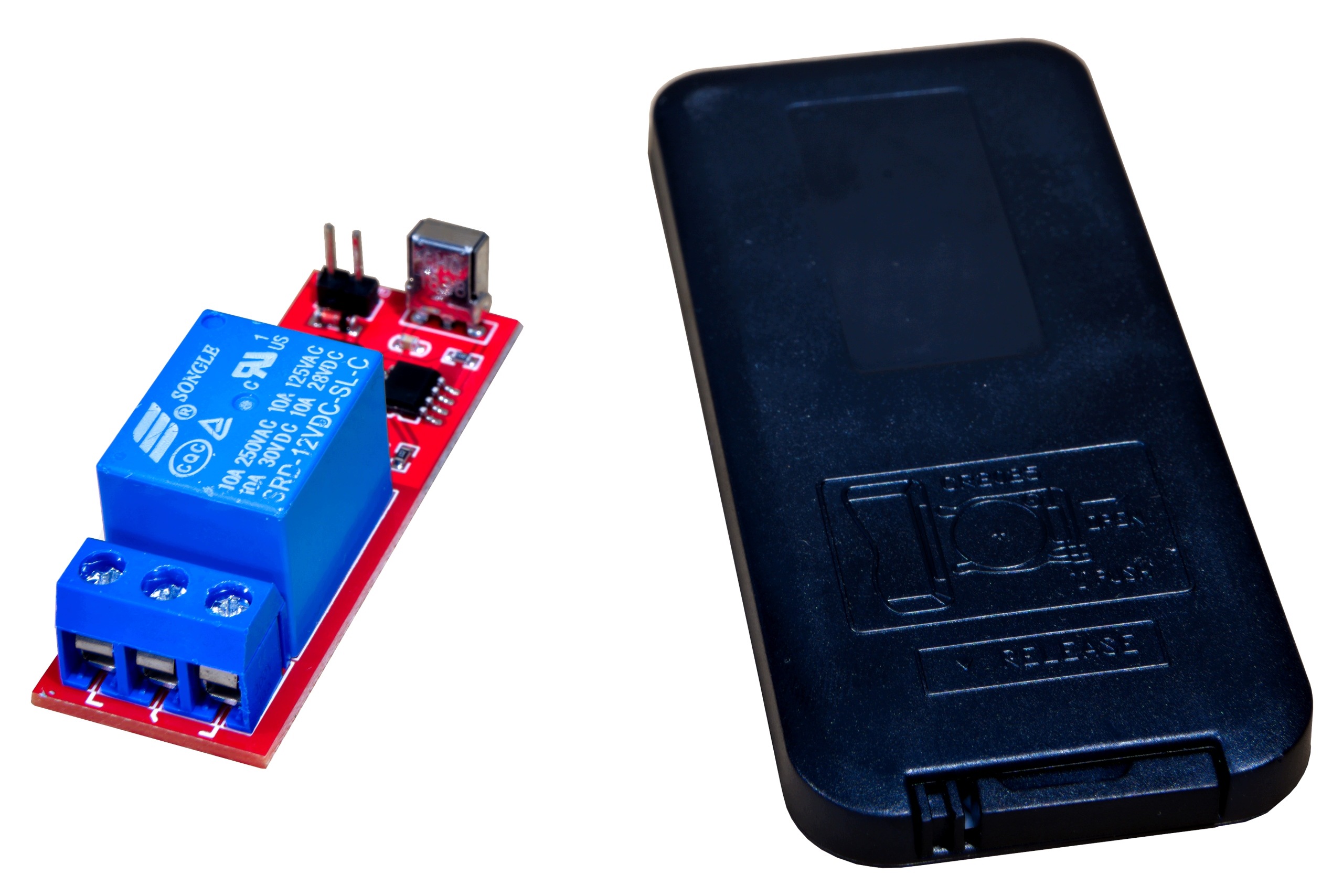

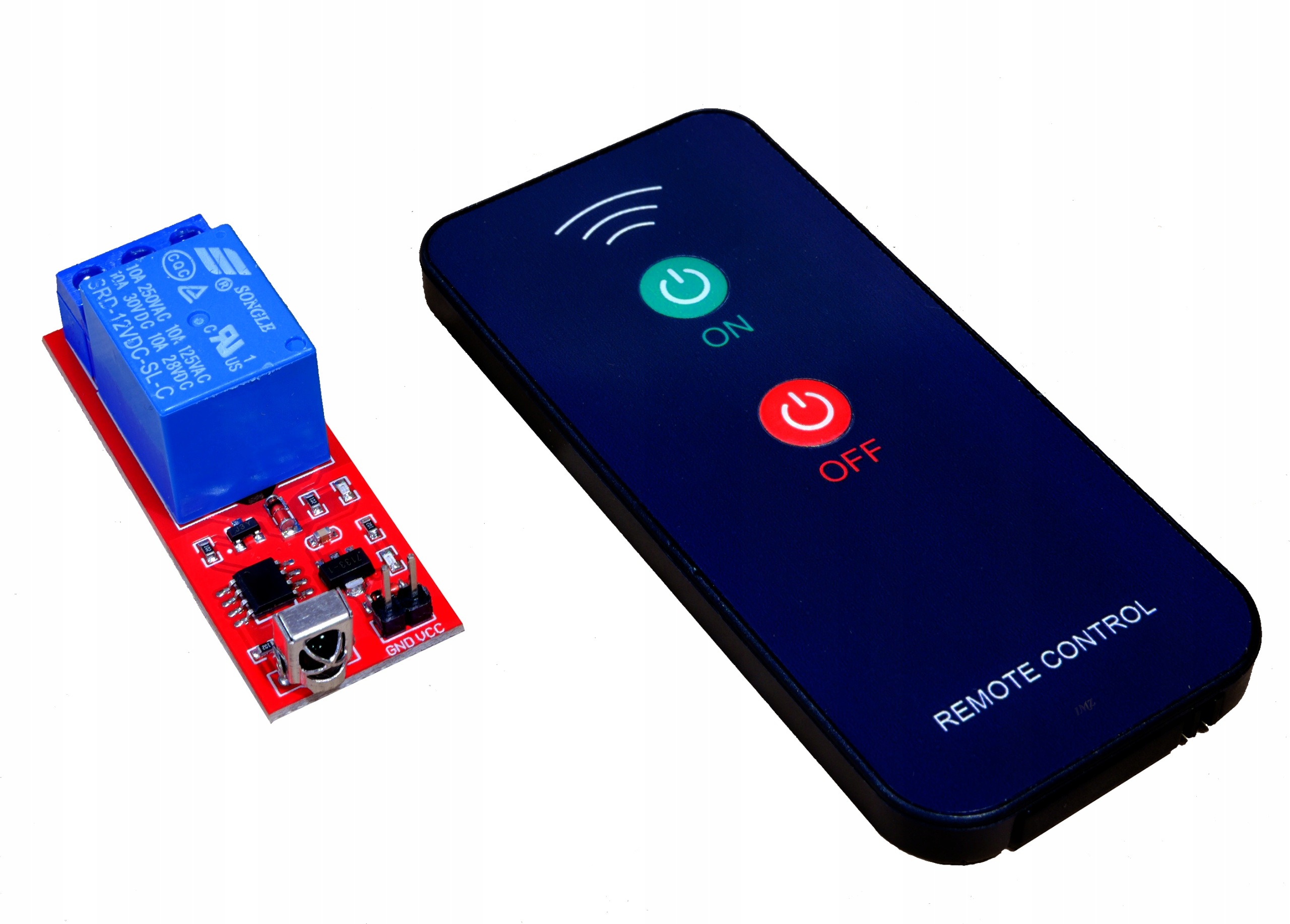

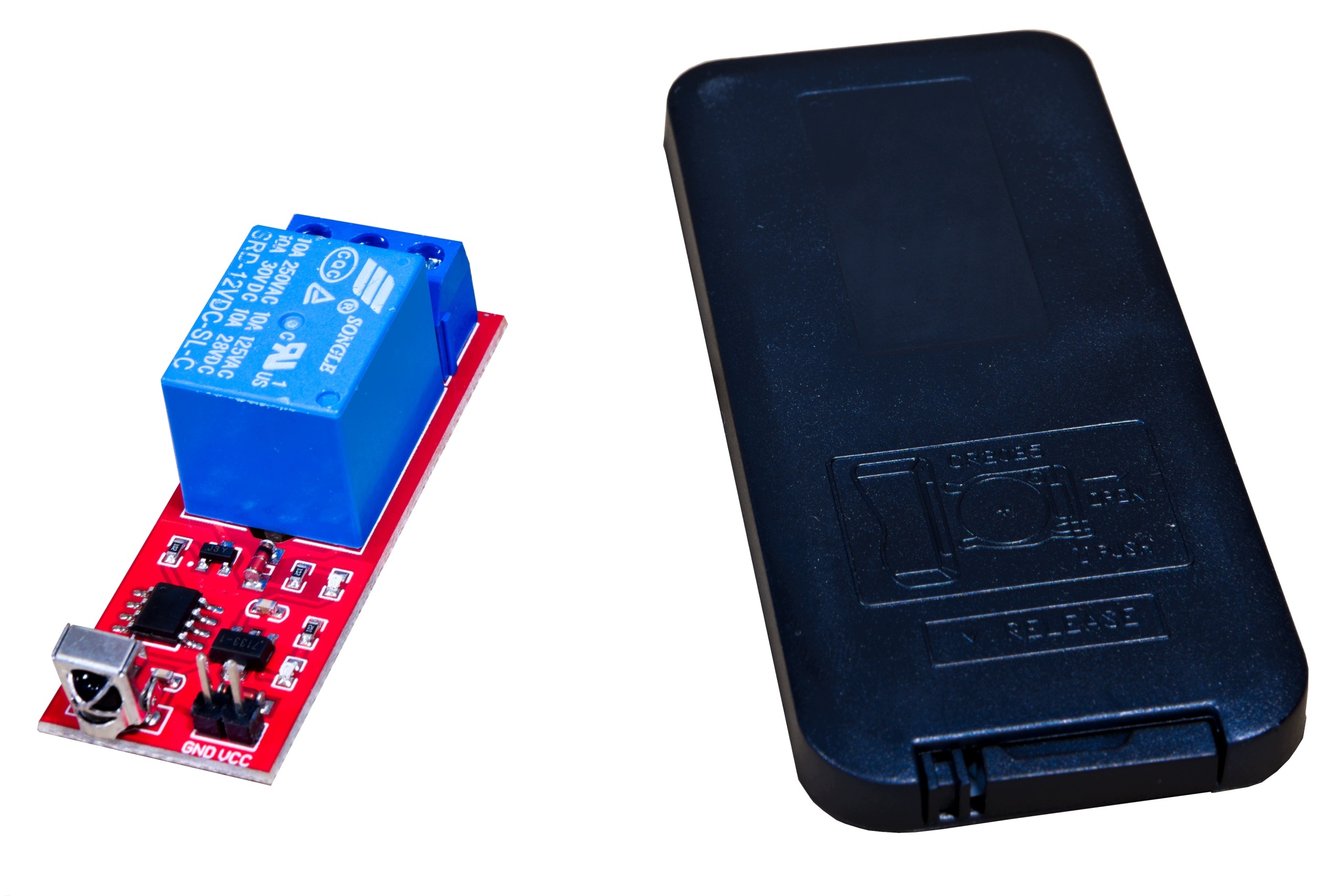

Moduł pozwala w prosty sposób dodać zdalne sterowanie do urządzenia lub własnego projektu elektronicznego. Odbiornik podczerwieni rozpoznaje polecenia z pilota, a układ sterujący załącza albo zwalnia przekaźnik. Osobne przyciski ON i OFF dają jednoznaczną kontrolę nad stanem wyjścia.
Zastosowany przekaźnik udostępnia styki COM, NO i NC, dlatego moduł może pracować zarówno jako zdalny włącznik, jak i zdalny rozłącznik. Obwód wykonawczy jest oddzielony od części sterującej, co ułatwia sterowanie urządzeniami zasilanymi z innego źródła.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
zastosowanie
- Zdalne włączanie i wyłączanie oświetlenia.
- Sterowanie wentylatorami, pompami i elektrozaworami.
- Sterowanie zasilaniem urządzeń i modułów elektronicznych.
- Proste układy automatyki i projekty DIY.
- Instalacje 12 V wymagające sterowania pilotem.
- Zdalne sterowanie stycznikiem lub dodatkowym przekaźnikiem mocy.
02 Specyfikacja techniczna
specyfikacja
| Parametr | Wartość | |---|---| | Napięcie zasilania modułu | 12 V DC | | Liczba kanałów | 1 | | Sposób sterowania | pilot podczerwieni IR | | Częstotliwość nośna | 38 kHz | | Tryb sterowania | osobne polecenia ON i OFF | | Stan po włączeniu zasilania | przekaźnik wyłączony | | Typ wyjścia | styki bezpotencjałowe | | Styki | COM, NO, NC | | Deklarowane parametry styków | 250 V AC / 10 A; 125 V AC / 10 A; 30 V DC / 10 A; 28 V DC / 10 A | | Deklarowany zasięg pilota | do około 8 m | | Sygnalizacja | dioda LED | | Wymiary płytki | około 50 × 20 mm | | Wysokość modułu | około 20 mm | | Średnica otworów montażowych | około 3 mm | | Pobór prądu | brak potwierdzonych danych | | Temperatura pracy | brak danych producenta |
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
MZ Moduł przekaźnika 5V sterowany pilotem IR 38kHz (ON/OFF) 10A
Model / symbol: P077
Moduł pozwala w prosty sposób dodać zdalne sterowanie do urządzenia lub własnego projektu elektronicznego. Odbiornik podczerwieni rozpoznaje polecenia z pilota, a układ sterujący załącza albo zwalnia przekaźnik. Osobne przyciski ON i OFF dają jednoznaczną kontrolę nad stanem wyjścia.
Zastosowany przekaźnik udostępnia styki COM, NO i NC, dlatego moduł może pracować zarówno jako zdalny włącznik, jak i zdalny rozłącznik. Obwód wykonawczy jest oddzielony od części sterującej, co ułatwia sterowanie urządzeniami zasilanymi z innego źródła.
Podłączenie
Zasilanie modułu
Zasilacz 12 V DC
+12 V ───────── VIN+ / V+
GND ───────── GND / V-
Obwód załączany po naciśnięciu ON
Zasilanie odbiornika ───── COM
[ PRZEKAŹNIK ]
NO ────────────────────── Odbiornik
NC ────────────────────── niewykorzystany
Po naciśnięciu ON styki COM i NO zostają zwarte.
Obwód rozłączany po naciśnięciu ON
Zasilanie odbiornika ───── COM
[ PRZEKAŹNIK ]
NC ────────────────────── Odbiornik
NO ────────────────────── niewykorzystany
Po naciśnięciu ON połączenie COM–NC zostaje rozłączone.

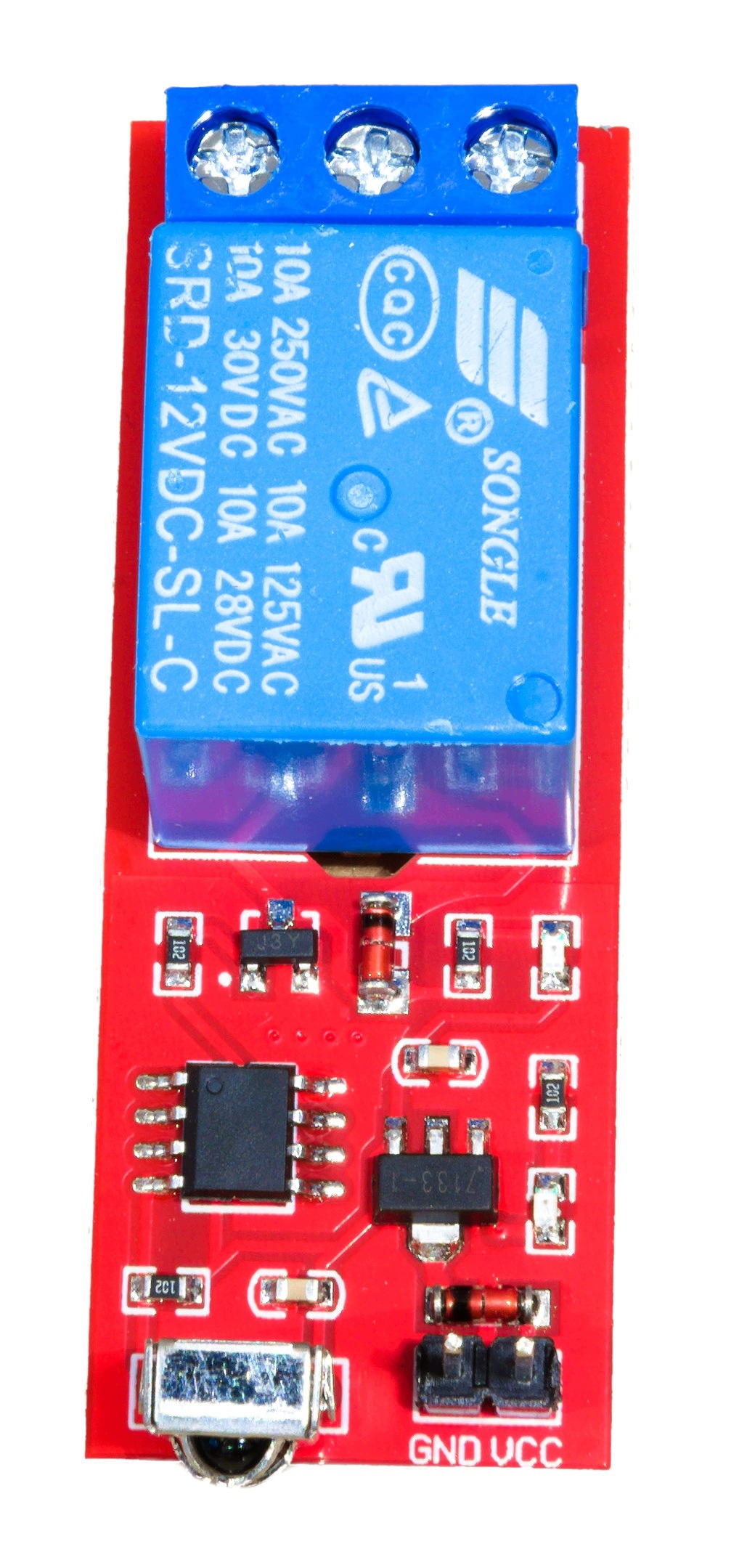

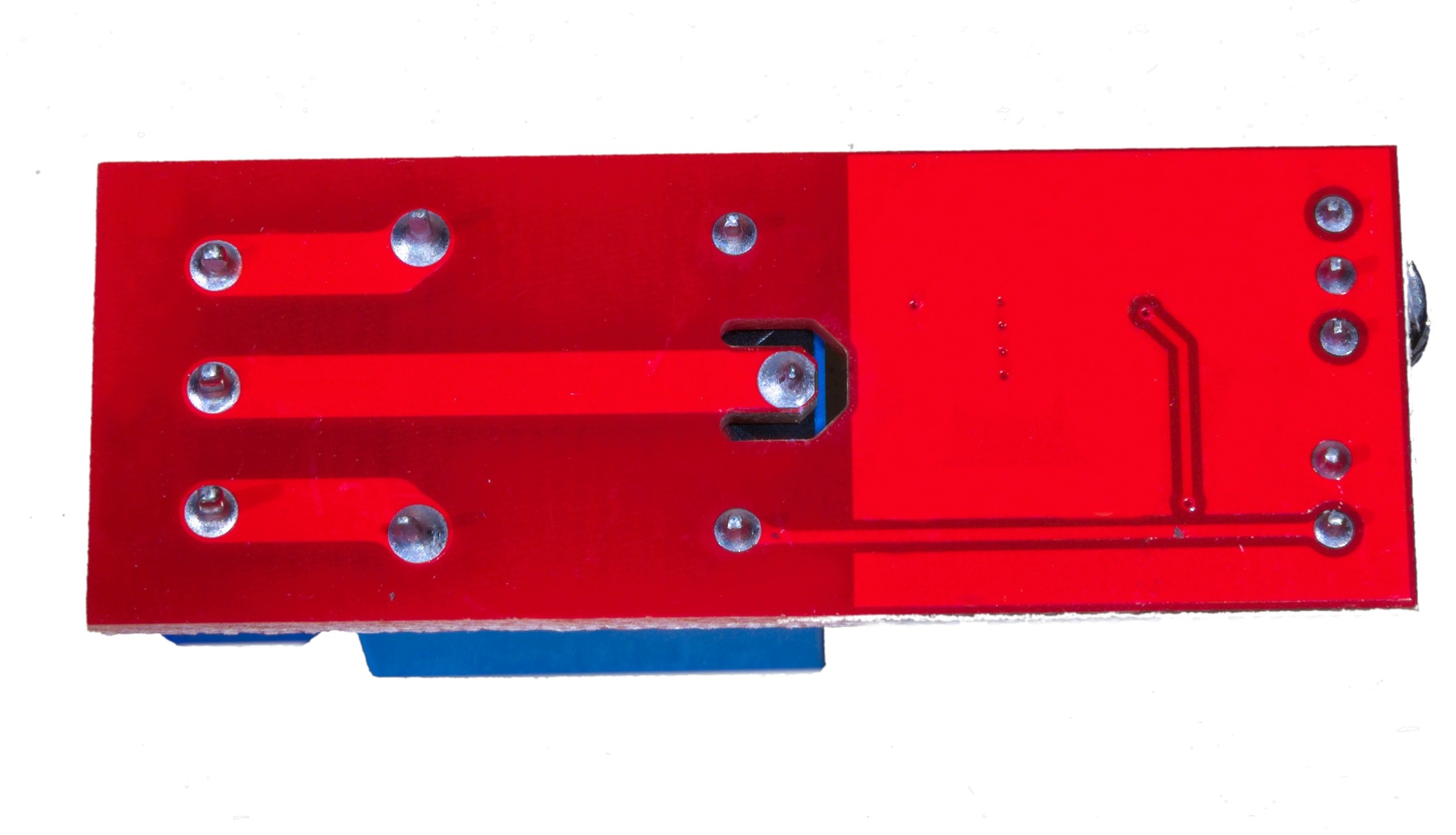

Przed wykonaniem połączeń należy sprawdzić oznaczenia nadrukowane na konkretnej płytce. Według dokumentacji środkowy zacisk wyjścia jest stykiem wspólnym COM, a zaciski skrajne odpowiadają NO i NC.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
- Odłącz wszystkie źródła zasilania.
- Podłącz zasilanie 12 V DC do wejść VIN+ i GND.
- Podłącz sterowany obwód do odpowiednich styków COM, NO lub NC.
- Włącz zasilanie modułu. Przekaźnik powinien pozostać wyłączony.
- Skieruj pilot w stronę odbiornika IR.
- Naciśnij ON, aby załączyć przekaźnik.
- Naciśnij OFF, aby wyłączyć przekaźnik.
Działanie przycisków
- ON: przekaźnik zostaje załączony i pozostaje w tym stanie.
- OFF: przekaźnik zostaje wyłączony i pozostaje w tym stanie.
- Ponowne naciśnięcie przycisku odpowiadającego aktualnemu stanowi nie powoduje zmiany.
- Po zaniku i ponownym pojawieniu się zasilania przekaźnik pozostaje wyłączony.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
zastosowanie
- Zdalne włączanie i wyłączanie oświetlenia.
- Sterowanie wentylatorami, pompami i elektrozaworami.
- Sterowanie zasilaniem urządzeń i modułów elektronicznych.
- Proste układy automatyki i projekty DIY.
- Instalacje 12 V wymagające sterowania pilotem.
- Zdalne sterowanie stycznikiem lub dodatkowym przekaźnikiem mocy.
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Czy moduł działa jak przełącznik bistabilny?
Tak. ON załącza przekaźnik, a OFF go wyłącza. Nie jest to jednak przełączanie jednym przyciskiem — pilot ma oddzielne polecenia ON i OFF.
Jaki jest stan przekaźnika po włączeniu zasilania?
Po podaniu zasilania moduł uruchamia się z wyłączonym przekaźnikiem.
Czy moduł zapamiętuje stan po zaniku zasilania?
Nie. Po ponownym uruchomieniu przekaźnik pozostaje wyłączony.
Czy można użyć dowolnego pilota IR?
Nie ma takiej gwarancji. Moduł reaguje na określone kody i jest przeznaczony do współpracy z kompatybilnym pilotem, najlepiej dołączonym do zestawu.
Czy wyjście jest bezpotencjałowe?
Tak. Styki COM, NO i NC są odseparowane od obwodu zasilania części sterującej.
Jaka jest różnica między NO i NC?
NO jest stykiem normalnie otwartym i zamyka obwód po załączeniu przekaźnika. NC jest stykiem normalnie zamkniętym i rozłącza obwód po załączeniu przekaźnika.
Czy moduł może sterować urządzeniem 230 V?
Styki przekaźnika mają deklarowane parametry do 250 V AC / 10 A, jednak montaż obwodu sieciowego wymaga odpowiedniej obudowy, izolacji, zabezpieczeń i kwalifikacji. Dla obciążeń o dużym prądzie rozruchowym należy zastosować zapas lub dodatkowy stycznik.
Czy 10 A oznacza bezpieczną pracę ciągłą z każdym odbiornikiem?
Nie. Rzeczywista obciążalność zależy od napięcia, rodzaju odbiornika, temperatury, przewodów, zacisków i prądu rozruchowego.
Jaki jest zasięg pilota?
Producent deklaruje zasięg do około 8 m w sprzyjających warunkach.
Czy pilot musi być skierowany w stronę modułu?
Tak. Sterowanie podczerwienią zazwyczaj wymaga widoczności optycznej między pilotem i odbiornikiem.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
