IMZ Moduł przekaźnika bistabilnego 5 V z przyciskiem i wejściem Trigger
Moduł umożliwia sterowanie jednym obwodem za pomocą pojedynczego przycisku chwilowego. Pierwsze naciśnięcie załącza przekaźnik, a kolejne go wyłącza. Stan pozostaje utrzymany po zwolnieniu przycisku, dzięki czemu zwykły przycisk monostabilny może pełnić funkcję przełącznika ON/OFF.
Sterowanie może odbywać się przyciskiem znajdującym się na płytce albo zewnętrznym przyciskiem podłączonym między zaciski KEY i GND. Wejście jest aktywowane stanem niskim, czyli chwilowym zwarciem wejścia KEY do masy. Pozwala to również sterować modułem z układów elektronicznych wyposażonych w wyjście typu otwarty kolektor lub otwarty dren.
Przekaźnik udostępnia trzy styki: COM, NO i NC. Użytkownik może więc wybrać, czy sterowany obwód ma być domyślnie rozłączony, czy domyślnie zwarty. Obwód styków przekaźnika jest galwanicznie oddzielony od części sterującej, jednak sam moduł jest odkrytą płytką drukowaną i wymaga odpowiedniej obudowy oraz bezpiecznego montażu.
Funkcja bistabilna jest realizowana przez elektronikę sterującą modułu. Nie jest to przekaźnik magnetycznie zatrzaskowy zachowujący stan bez zasilania. Po zaniku i ponownym pojawieniu się zasilania przekaźnik wraca do stanu wyłączonego.
Wariant przedstawiony na zdjęciu jest przeznaczony do zasilania napięciem 5 V DC. Wersja 12 V jest osobnym wariantem i nie należy traktować oznaczenia „5 V / 12 V” jako dopuszczalnego zakresu zasilania jednego egzemplarza.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
zastosowanie
- włączanie i wyłączanie oświetlenia niskonapięciowego,
- sterowanie wentylatorami, pompami i elektrozaworami,
- przełączanie zasilania urządzeń elektronicznych,
- sterowanie zamkami, siłownikami i elektromagnesami,
- budowa paneli sterujących z jednym przyciskiem ON/OFF,
- projekty Arduino, ESP, Raspberry Pi i inne układy automatyki — przez odpowiedni stopień wyjściowy,
- prototypy, stanowiska testowe i projekty DIY,
- układy wymagające powrotu do stanu wyłączonego po zaniku zasilania.
02 Specyfikacja techniczna
specyfikacja
| Parametr | Wartość | |---|---| | Typ produktu | moduł przekaźnikowy z elektroniczną funkcją bistabilną | | Liczba kanałów | 1 | | Napięcie zasilania wariantu ze zdjęcia | 5 V DC | | Sposób sterowania | przycisk na płytce lub zewnętrzny impuls LOW | | Wejście sterujące | KEY, aktywne stanem niskim | | Stan po włączeniu zasilania | przekaźnik wyłączony | | Typ styków | przełączne: NO / COM / NC | | Obciążalność deklarowana | do 10 A dla odpowiednio dobranego obciążenia i warunków pracy | | Oznaczenie przekaźnika na zdjęciu | TONG-LING JQC-3FF-S-Z, cewka 5 V DC | | Oznaczenia prądowe widoczne na przekaźniku | 10 A 250 V AC, 15 A 125 V AC | | Sygnalizacja | dioda LED stanu przekaźnika | | Złącza | listwy zaciskowe śrubowe | | Wymiary | około 52,8 × 32 × 18 mm | | Otwory montażowe | 4 | | Ochrona przed odwrotną polaryzacją | brak potwierdzonego zabezpieczenia — wymagana poprawna polaryzacja | | Pamięć po zaniku zasilania | nie |
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
IMZ Moduł przekaźnika bistabilnego 5 V z przyciskiem i wejściem Trigger
Model / symbol: P062
Moduł umożliwia sterowanie jednym obwodem za pomocą pojedynczego przycisku chwilowego. Pierwsze naciśnięcie załącza przekaźnik, a kolejne go wyłącza. Stan pozostaje utrzymany po zwolnieniu przycisku, dzięki czemu zwykły przycisk monostabilny może pełnić funkcję przełącznika ON/OFF.
Sterowanie może odbywać się przyciskiem znajdującym się na płytce albo zewnętrznym przyciskiem podłączonym między zaciski KEY i GND. Wejście jest aktywowane stanem niskim, czyli chwilowym zwarciem wejścia KEY do masy. Pozwala to również sterować modułem z układów elektronicznych wyposażonych w wyjście typu otwarty kolektor lub otwarty dren.
Przekaźnik udostępnia trzy styki: COM, NO i NC. Użytkownik może więc wybrać, czy sterowany obwód ma być domyślnie rozłączony, czy domyślnie zwarty. Obwód styków przekaźnika jest galwanicznie oddzielony od części sterującej, jednak sam moduł jest odkrytą płytką drukowaną i wymaga odpowiedniej obudowy oraz bezpiecznego montażu.
Funkcja bistabilna jest realizowana przez elektronikę sterującą modułu. Nie jest to przekaźnik magnetycznie zatrzaskowy zachowujący stan bez zasilania. Po zaniku i ponownym pojawieniu się zasilania przekaźnik wraca do stanu wyłączonego.
Wariant przedstawiony na zdjęciu jest przeznaczony do zasilania napięciem 5 V DC. Wersja 12 V jest osobnym wariantem i nie należy traktować oznaczenia „5 V / 12 V” jako dopuszczalnego zakresu zasilania jednego egzemplarza.
Podłączenie
Orientacja zacisków

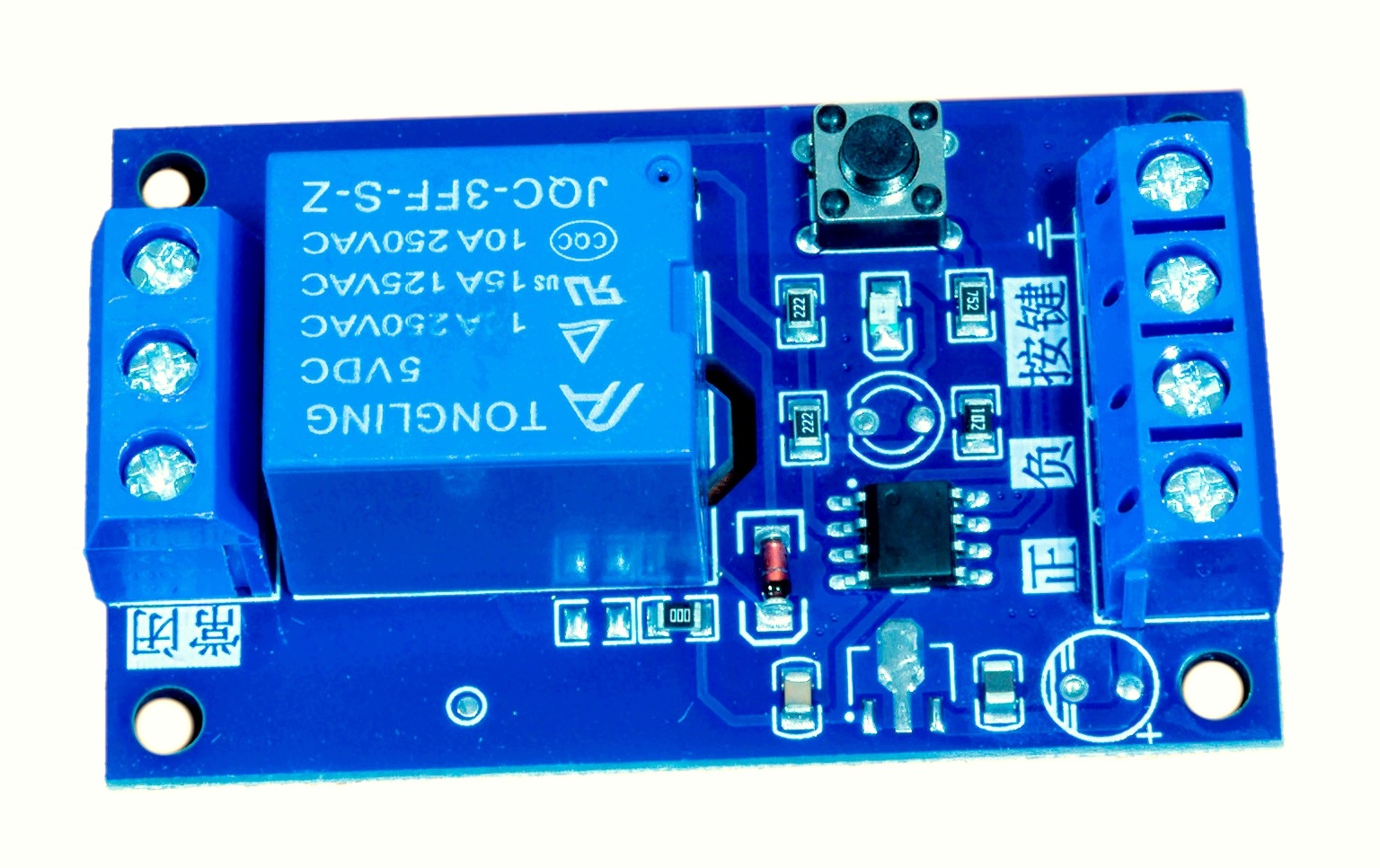

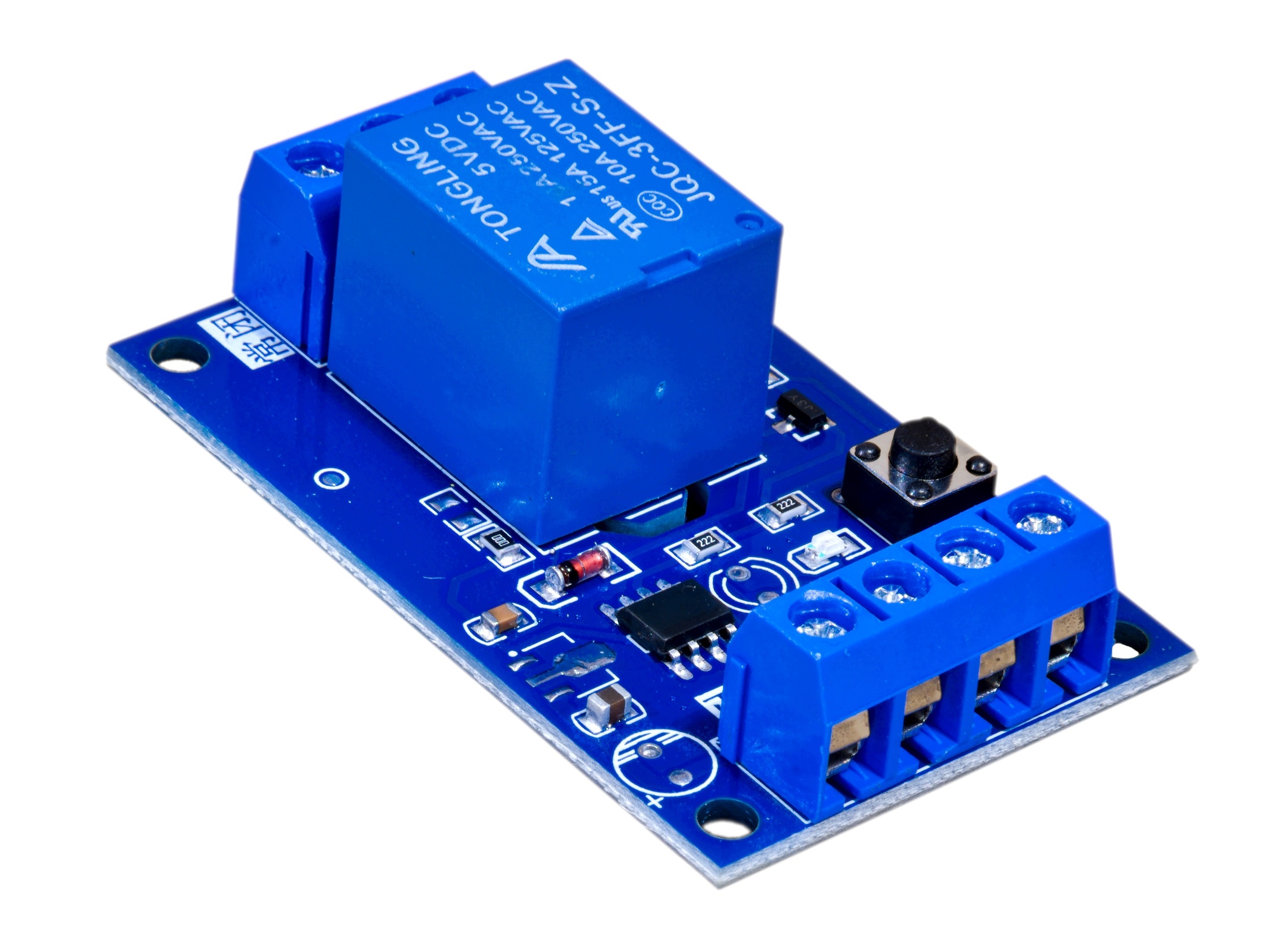

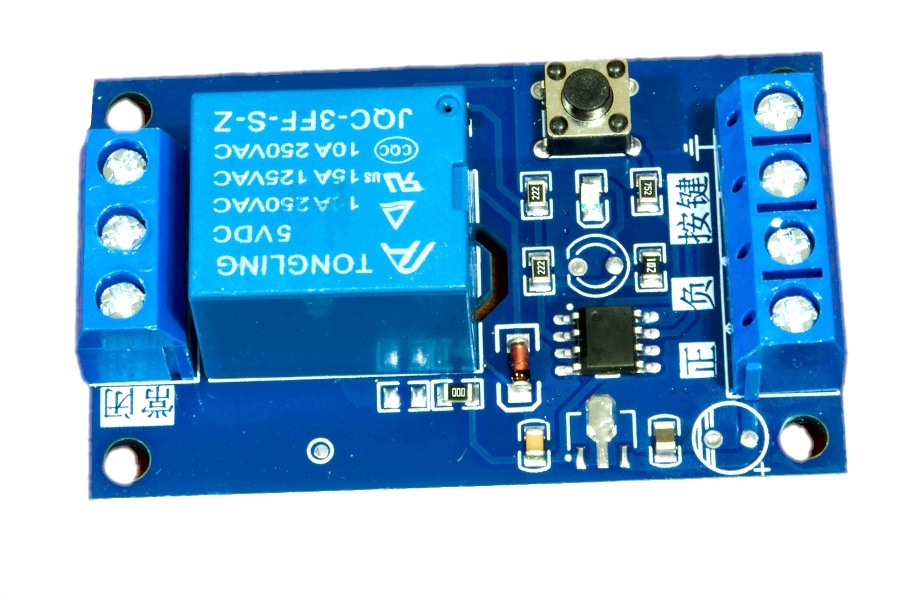

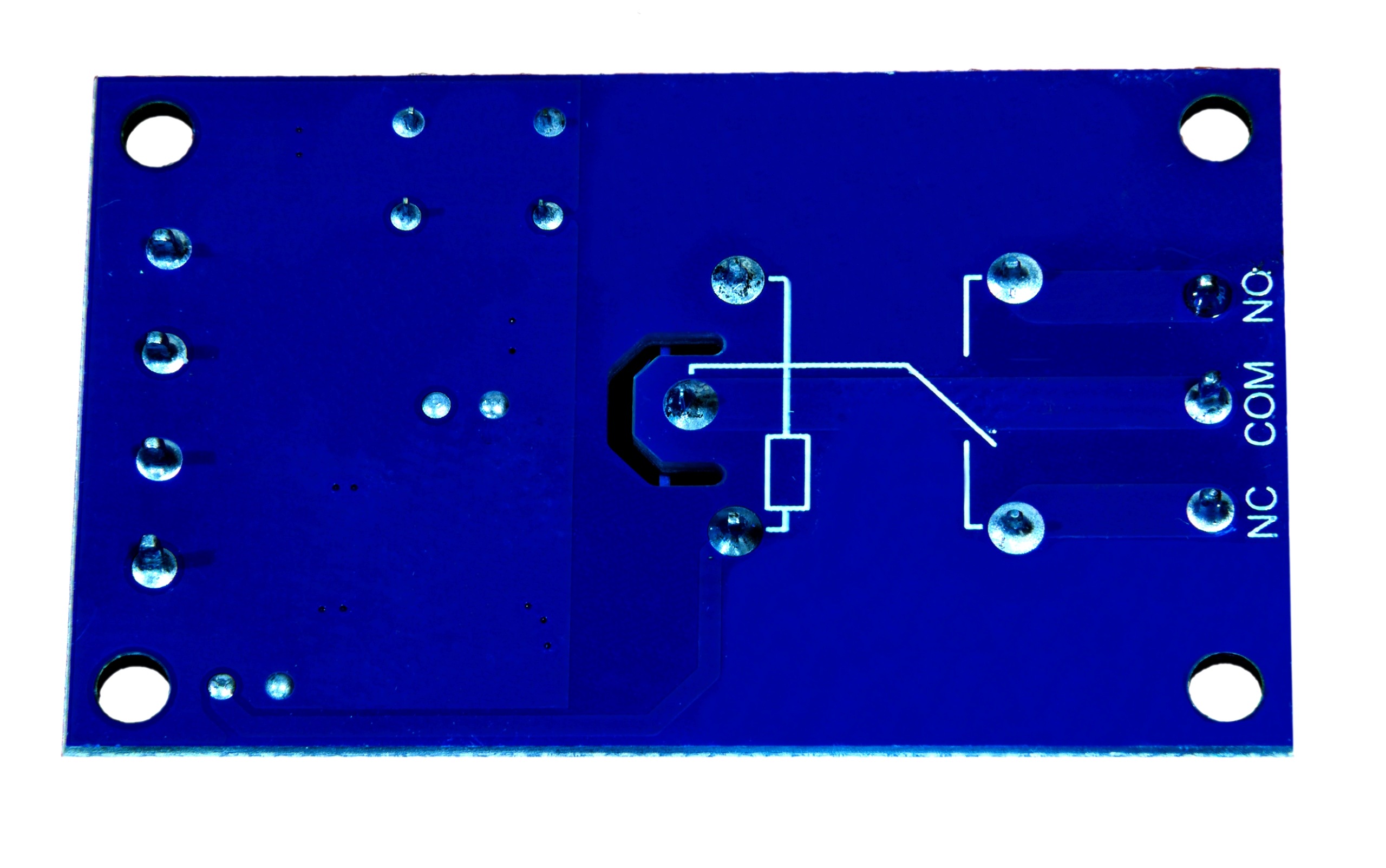

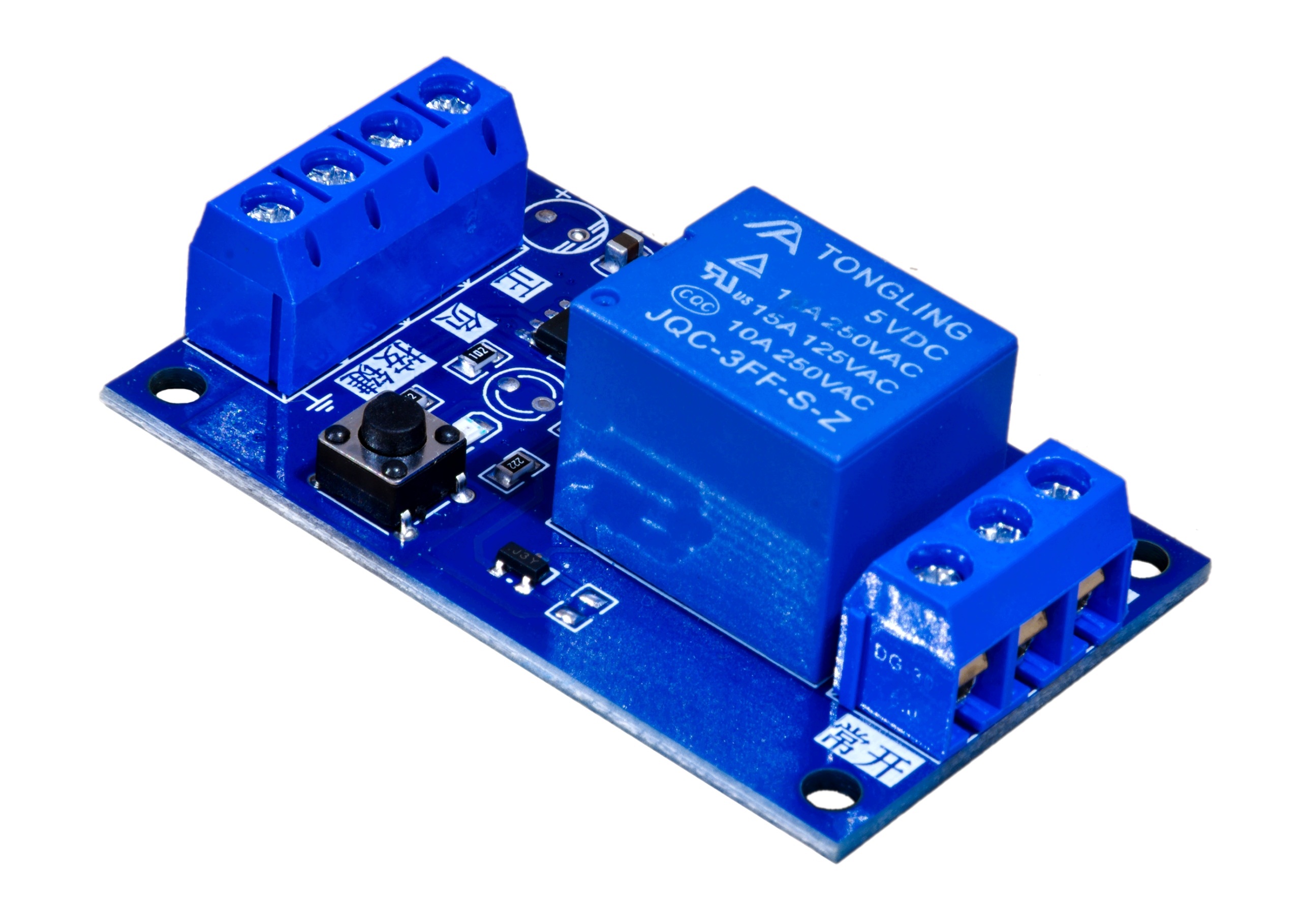

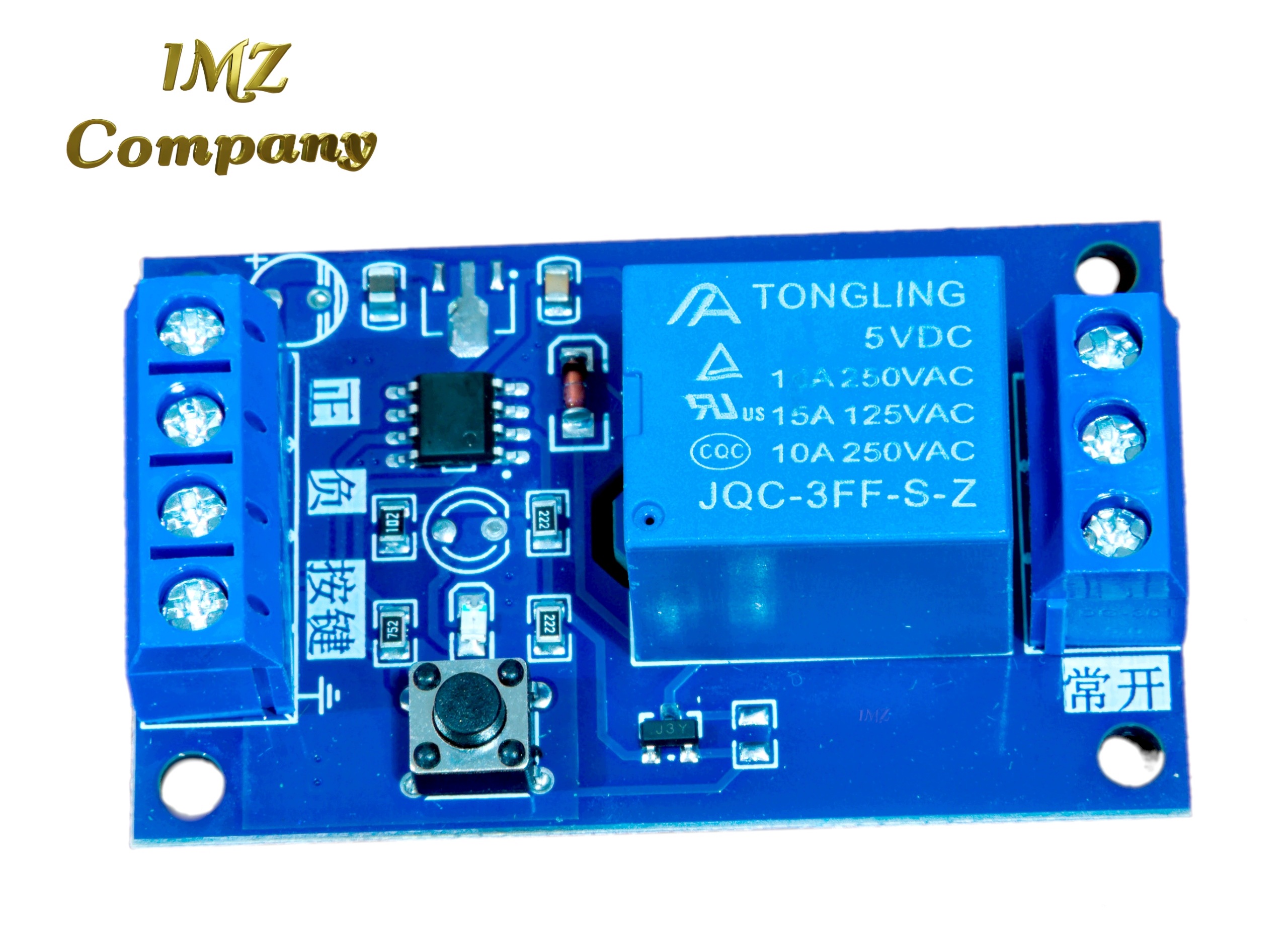

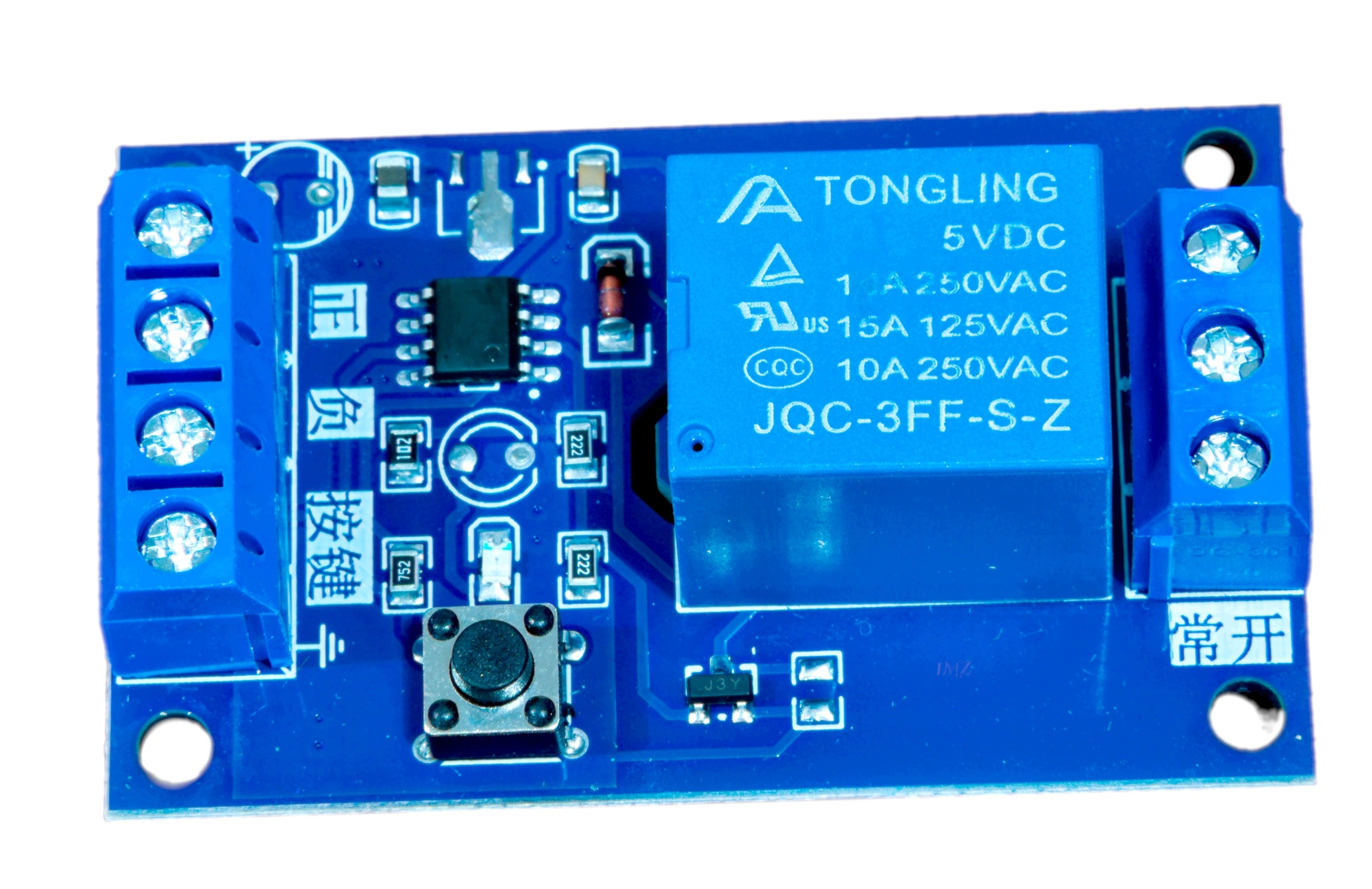

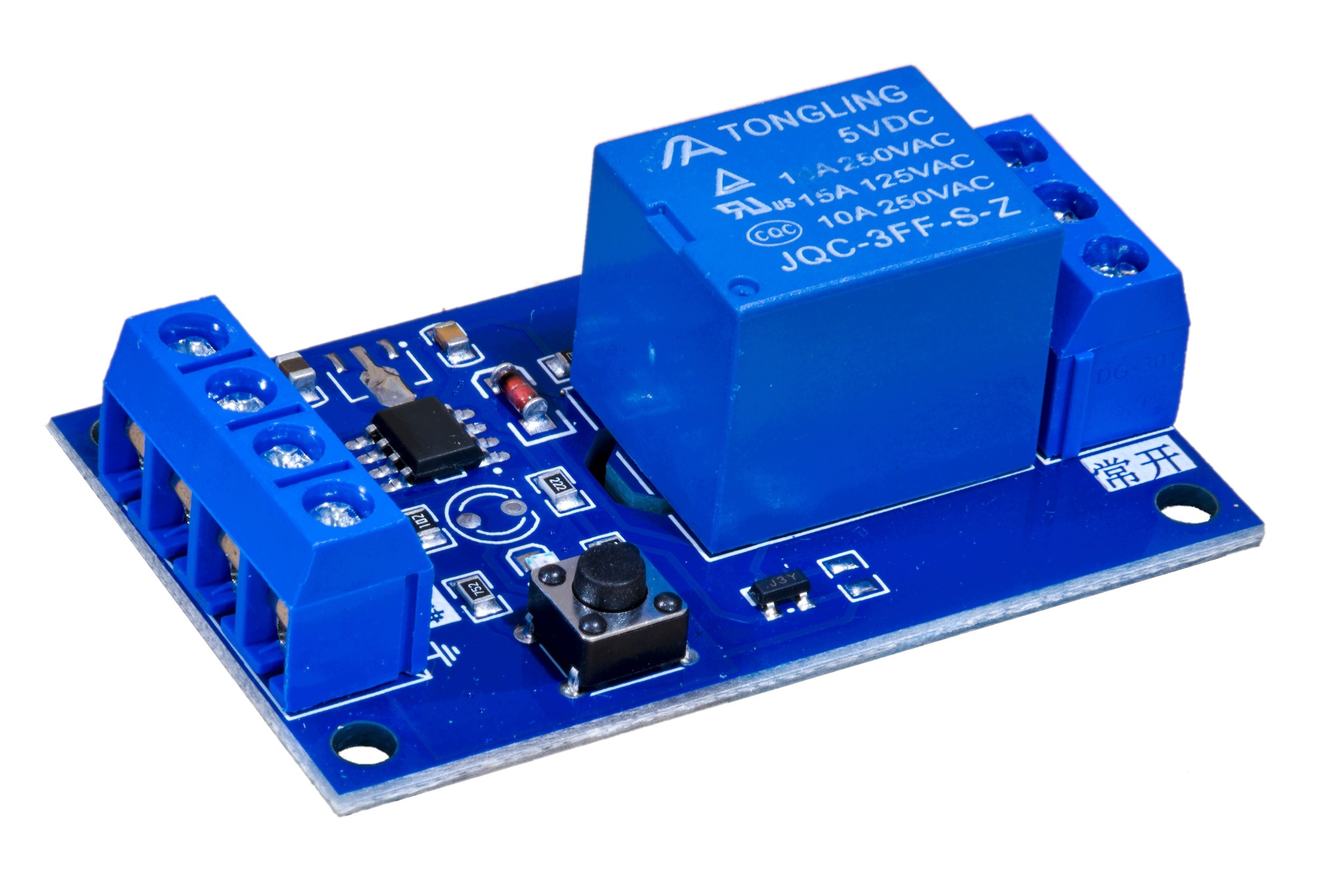

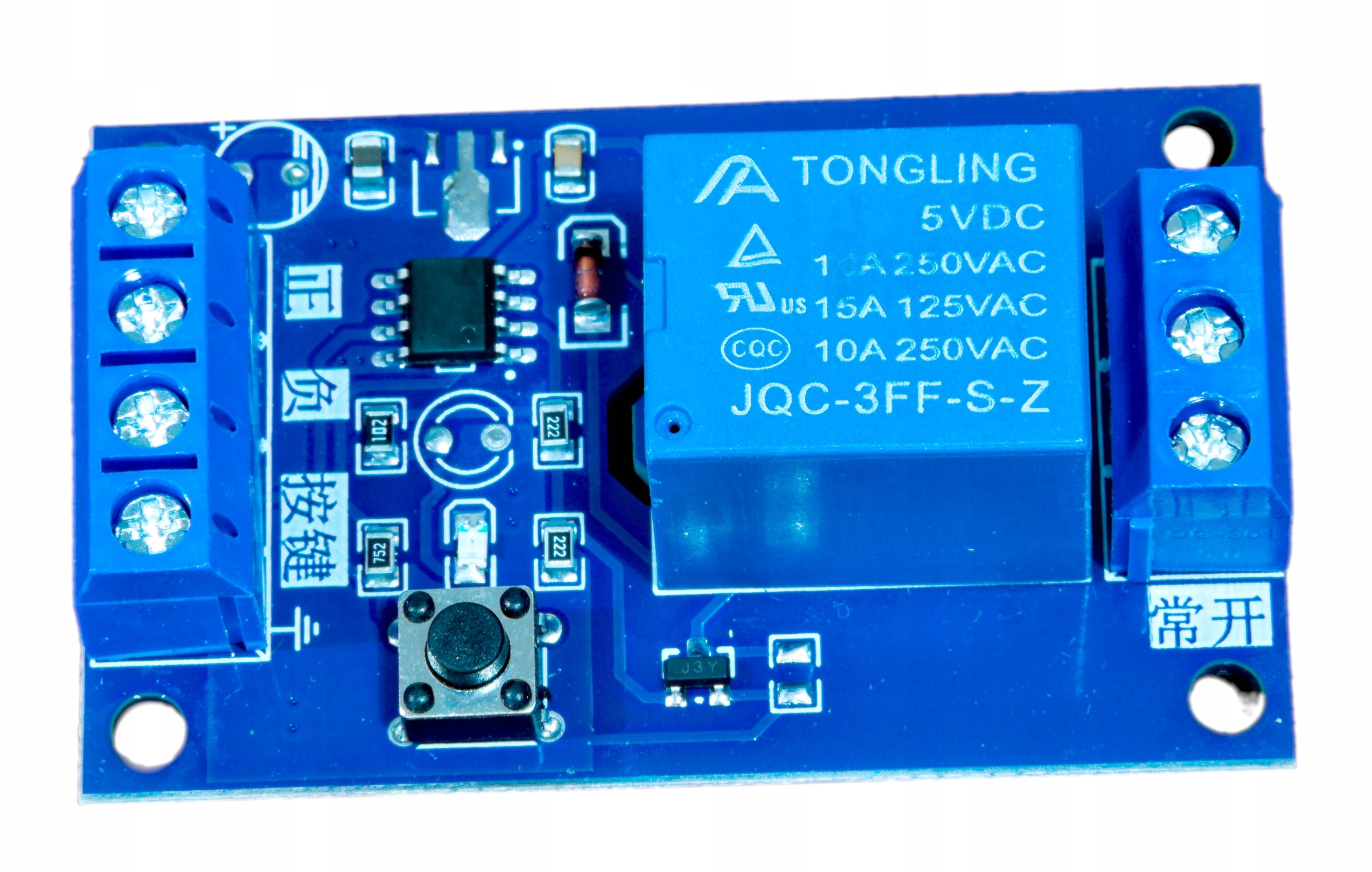

Poniższy układ dotyczy płytki ustawionej tak jak na zdjęciu produktu: przekaźnik znajduje się po lewej stronie, a przycisk u góry.
Zaciski obwodu wykonawczego — listwa 3-polowa po lewej
Od góry:
- NO — styk normalnie otwarty,
- COM — styk wspólny,
- NC — styk normalnie zamknięty.
Zaciski sterujące — listwa 4-polowa po prawej
Od góry:
- GND przycisku — masa dla zewnętrznego przycisku,
- KEY — wejście wyzwalające,
- GND zasilania — minus zasilania,
- VCC 5 V — plus zasilania.
Podłączenie zewnętrznego przycisku
Zewnętrzny przycisk chwilowy typu NO należy podłączyć między zaciski KEY oraz GND przycisku. Krótkie zwarcie tych zacisków zmienia stan przekaźnika.
Podłączenie odbiornika przez styki NO
Ten sposób powoduje, że odbiornik jest domyślnie wyłączony:
- przewód zasilający obwód odbiornika podłącz do COM,
- wejście odbiornika podłącz do NO,
- pozostałe połączenie odbiornika wykonaj zgodnie z jego schematem zasilania.
Podłączenie odbiornika przez styki NC
Ten sposób powoduje, że odbiornik jest domyślnie włączony:
- przewód zasilający obwód odbiornika podłącz do COM,
- wejście odbiornika podłącz do NC,
- pozostałe połączenie odbiornika wykonaj zgodnie z jego schematem zasilania.
Sterowanie z mikrokontrolera
Wejście KEY należy zwierać do masy krótkim impulsem. Najbezpieczniej zastosować tranzystor, transoptor albo wyjście typu otwarty kolektor lub otwarty dren.
Nie należy bez sprawdzenia podłączać wejścia KEY bezpośrednio do GPIO pracującego wyłącznie z napięciem 3,3 V. Wewnętrzne podciągnięcie wejścia może powodować pojawienie się napięcia wyższego niż dopuszczalne dla danego mikrokontrolera.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
- Sprawdź, czy napięcie zasilania odpowiada wersji modułu. Dla wariantu ze zdjęcia jest to 5 V DC.
- Odłącz zasilanie przed wykonywaniem połączeń.
- Podłącz plus zasilania do VCC, a minus do GND.
- Wybierz sposób pracy styków:
- COM i NO — odbiornik domyślnie wyłączony,
- COM i NC — odbiornik domyślnie włączony.
- W razie potrzeby podłącz przycisk chwilowy między KEY i GND.
- Sprawdź poprawność połączeń i dokręcenie zacisków.
- Włącz zasilanie. Przekaźnik powinien pozostać wyłączony.
- Naciśnij przycisk na płytce lub przycisk zewnętrzny. Przekaźnik zostanie załączony.
- Naciśnij przycisk ponownie, aby wyłączyć przekaźnik.
- Po każdej zmianie instalacji odłącz zasilanie i ponownie sprawdź połączenia.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
zastosowanie
- włączanie i wyłączanie oświetlenia niskonapięciowego,
- sterowanie wentylatorami, pompami i elektrozaworami,
- przełączanie zasilania urządzeń elektronicznych,
- sterowanie zamkami, siłownikami i elektromagnesami,
- budowa paneli sterujących z jednym przyciskiem ON/OFF,
- projekty Arduino, ESP, Raspberry Pi i inne układy automatyki — przez odpowiedni stopień wyjściowy,
- prototypy, stanowiska testowe i projekty DIY,
- układy wymagające powrotu do stanu wyłączonego po zaniku zasilania.
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Czy moduł ma prawdziwy przekaźnik bistabilny?
Nie. Funkcja bistabilnego przełączania jest realizowana przez elektronikę sterującą. Zastosowany przekaźnik jest załączany cewką podczas pracy modułu.
Czy moduł pamięta stan po zaniku zasilania?
Nie. Po odłączeniu i ponownym podłączeniu zasilania przekaźnik uruchamia się w stanie wyłączonym.
Jaki przycisk zewnętrzny należy zastosować?
Zwykły przycisk chwilowy typu NO. Należy go podłączyć między zaciski KEY i GND.
Co oznaczają styki NO, COM i NC?
COM jest stykiem wspólnym. NO łączy się z COM po załączeniu przekaźnika, a NC jest połączony z COM, gdy przekaźnik pozostaje wyłączony.
Czy można sterować modułem z ESP32 lub Raspberry Pi?
Tak, ale zalecane jest użycie tranzystora, transoptora albo wyjścia typu otwarty dren. Bezpośrednie podłączenie KEY do GPIO 3,3 V powinno być poprzedzone sprawdzeniem napięcia występującego na wejściu.
Czy można zasilić wariant 5 V napięciem 12 V?
Nie. Wersje 5 V i 12 V są odrębnymi wariantami. Zasilanie należy dobrać do oznaczenia konkretnego modułu.
Czy można przełączać napięcie 230 V AC?
Oznaczenie przekaźnika przewiduje przełączanie napięcia przemiennego, ale moduł jest odkrytą płytką PCB. Praca z napięciem sieciowym wymaga projektu wykonanego przez osobę posiadającą odpowiednie kwalifikacje, zamkniętej obudowy, zabezpieczeń i zachowania wymagań izolacyjnych.
Czy maksymalny prąd zawsze wynosi 10 A?
Nie. Dopuszczalny prąd zależy od rodzaju napięcia, charakteru obciążenia, częstotliwości przełączania, temperatury, chłodzenia, przewodów i zabezpieczeń. Silniki, cewki i inne obciążenia indukcyjne wymagają większego zapasu niż odbiorniki rezystancyjne.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
i Ważne informacje dotyczące bezpieczeństwa
Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.
Przeznaczenie produktu
- sterowanie pojedynczym obwodem w projektach elektronicznych i automatyce,
- montaż w urządzeniach niskonapięciowych,
- prototypowanie i zastosowania edukacyjne,
- przełączanie odbiorników przez styki NO lub NC,
- zastępowanie przełącznika bistabilnego przyciskiem chwilowym,
- integracja z układem nadrzędnym przez bezpieczne wejście typu LOW.
- Produkt jest modułem elektronicznym przeznaczonym do montażu w innym urządzeniu lub bezpiecznej obudowie.
- Montaż powinien wykonywać użytkownik posiadający odpowiednią wiedzę z zakresu elektroniki i instalacji elektrycznych.
- Przed podłączeniem, zmianą przewodów albo konserwacją należy odłączyć wszystkie źródła zasilania.
- Należy stosować właściwe napięcie zasilania i zachować prawidłową polaryzację.
- Przekroje przewodów, zabezpieczenia nadprądowe i sposób montażu muszą być dobrane do obciążenia.
- Moduł należy chronić przed wilgocią, kondensacją, pyłem przewodzącym, metalowymi elementami i przypadkowym zwarciem.
- Odkryta płytka nie może być dostępna dla dzieci ani osób nieuprawnionych.
- W przypadku uszkodzenia, przegrzania, zapachu spalenizny lub niestabilnej pracy należy natychmiast odłączyć zasilanie.
- Produkt nie jest urządzeniem zabezpieczającym i nie powinien być jedynym elementem odcinającym zasilanie w układach niebezpiecznych.
- Zużyty moduł należy przekazać do odpowiedniego punktu zbiórki odpadów elektronicznych.
Na co zwrócić uwagę
- Nie przekraczaj napięcia zasilania właściwego dla danego wariantu.
- Nie zamieniaj biegunów zasilania. Moduł może nie mieć ochrony przed odwrotną polaryzacją.
- Deklarowane 10 A jest wartością graniczną dla styków i nie oznacza, że każde obciążenie może być bezpiecznie przełączane prądem 10 A.
- Obciążenia indukcyjne, takie jak silniki, pompy, cewki, elektrozawory i transformatory, mogą wymagać znacznego obniżenia prądu oraz zastosowania elementów przeciwprzepięciowych.
- Dla obciążeń DC stosuj diodę gaszącą, a dla AC odpowiednio dobrany układ RC, warystor lub inne zabezpieczenie zgodne z projektem.
- Nie wykonuj połączeń przy włączonym zasilaniu.
- Nie dotykaj płytki ani zacisków podczas pracy z napięciem niebezpiecznym.
- Do pracy z napięciem sieciowym wymagane są kwalifikacje, zamknięta niepalna obudowa, odciążenie przewodów, bezpiecznik i zachowanie odpowiednich odstępów izolacyjnych.
- Nie używaj modułu w środowisku mokrym, zapylonym, wybuchowym lub narażonym na silne drgania bez odpowiedniej obudowy.
- Nie polegaj na module jako na urządzeniu awaryjnego odłączenia, zabezpieczeniu przeciwporażeniowym lub ochronie przed przeciążeniem.
- Po zaniku zasilania moduł nie zachowuje poprzedniego stanu i uruchamia się jako wyłączony.
