IMZ NodeMCU ESP8266 v2.1 WiFi [CH9102X, micro-USB]

P073

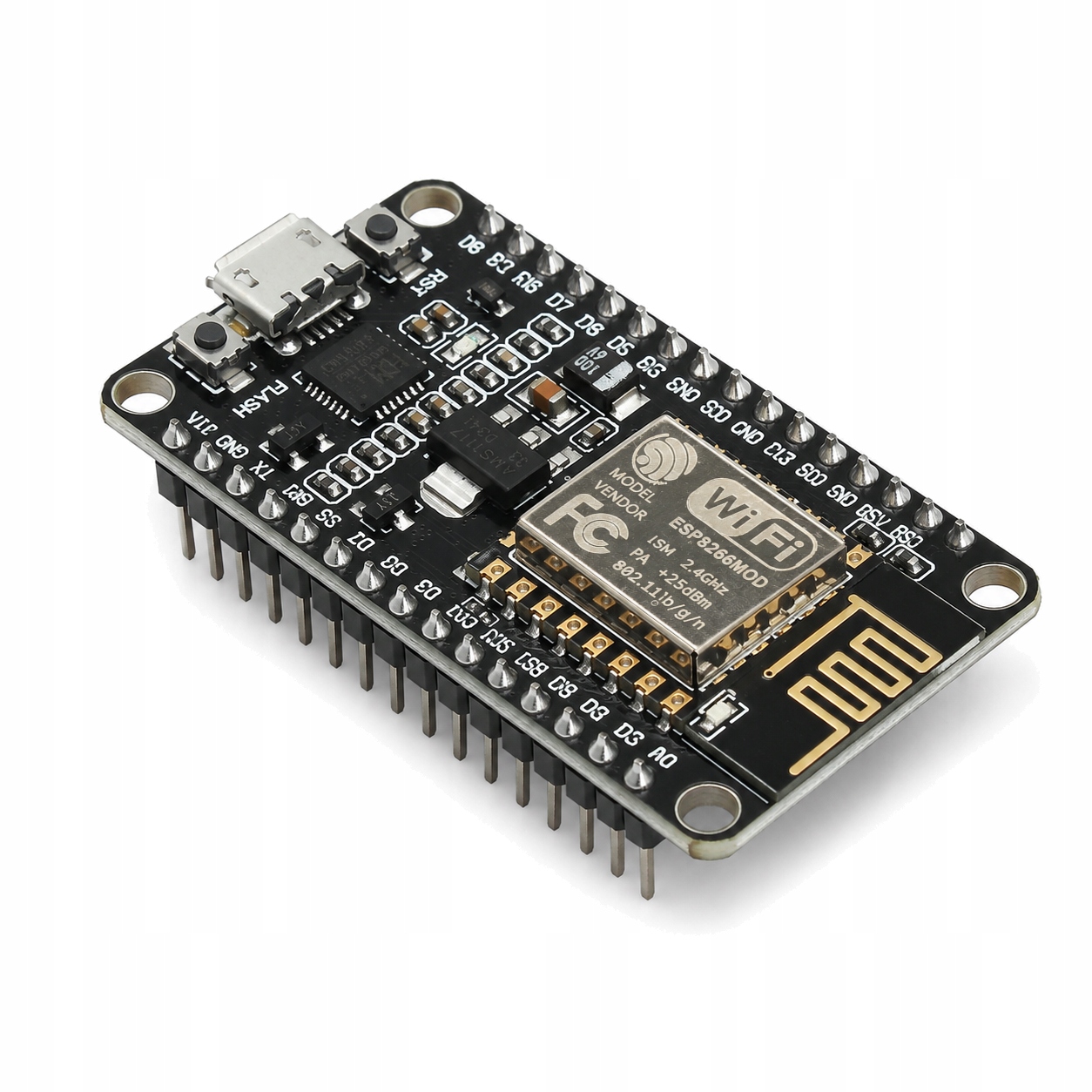

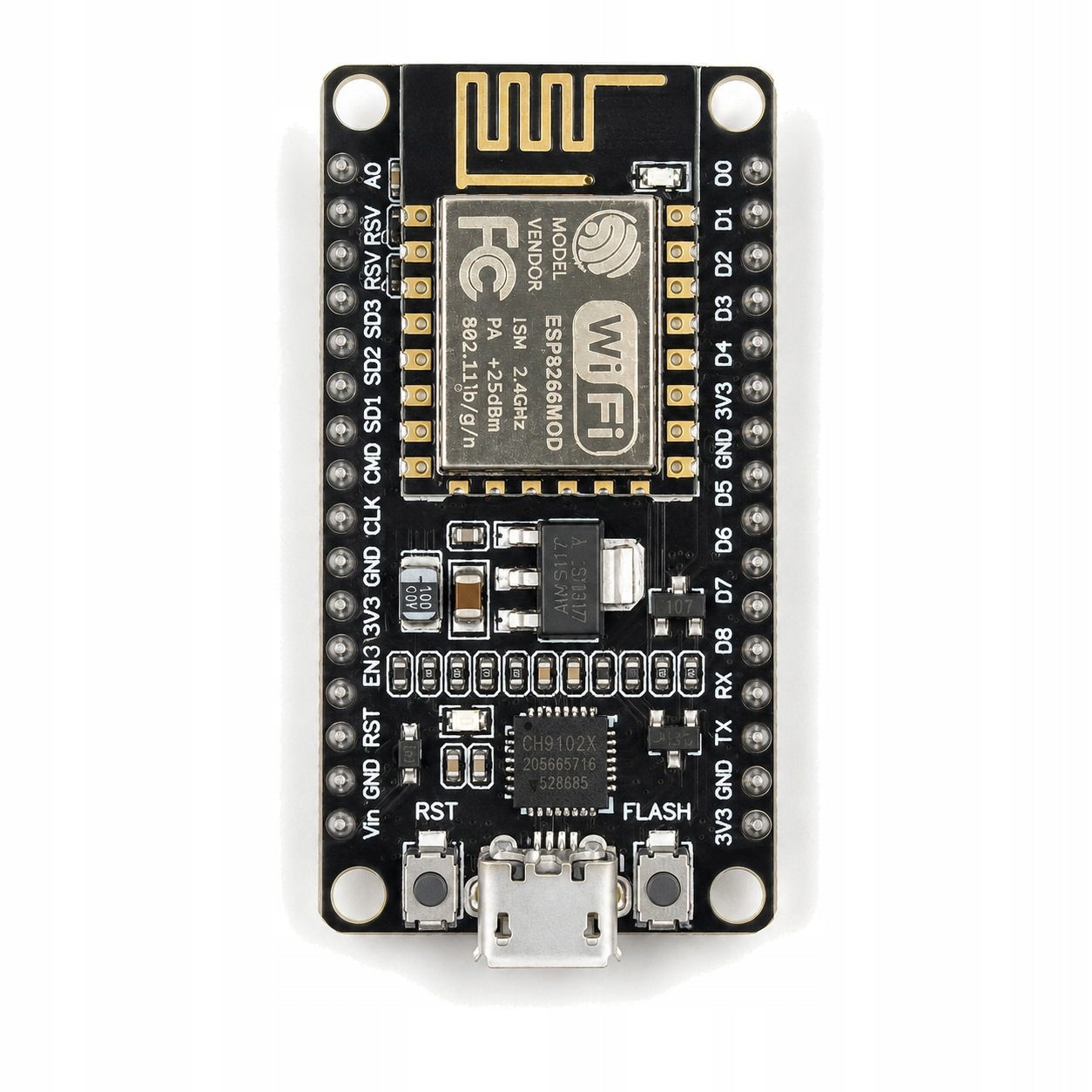

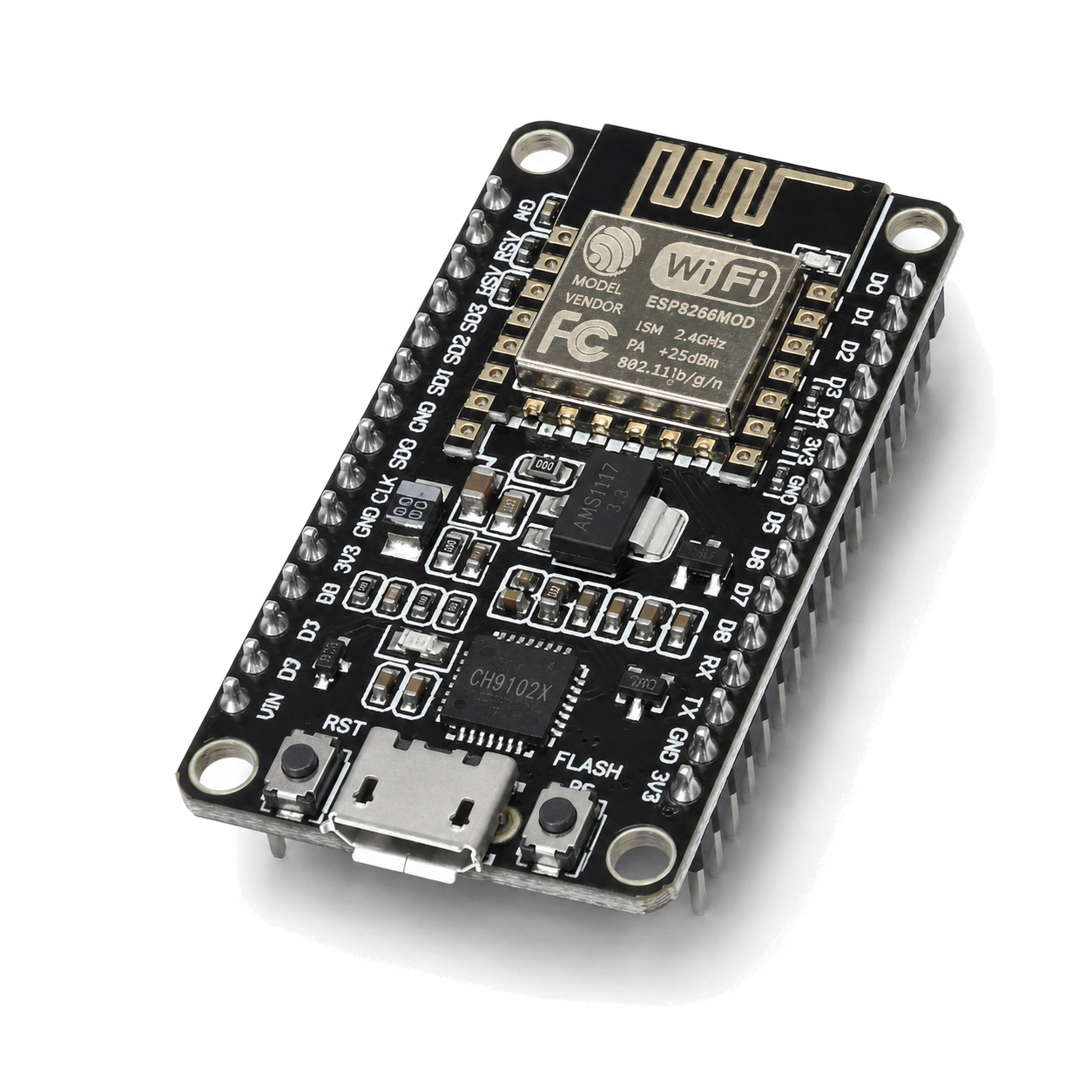

IMZ NodeMCU ESP8266 v2.1 WiFi [CH9102X, micro-USB]

Instrukcja HTML i podłączenie ↓

Szybki dostęp / QR ↗

01 Opis produktu
Płytka deweloperska IMZ NodeMCU v2.1 oparta na układzie ESP8266 z łącznością Wi-Fi 2,4 GHz. Zintegrowany konwerter USB–UART CH9102X oraz złącze micro-USB umożliwiają wygodne programowanie płytki bez używania dodatkowego programatora. Moduł sprawdzi się w projektach IoT, automatyce domowej, sterownikach Wi-Fi oraz podczas nauki programowania mikrokontrolerów.

Opis nie został jeszcze uzupełniony.

Zastosowanie

  • Projekty IoT komunikujące się przez Wi-Fi
  • Automatyka domowa i proste urządzenia smart home
  • Sterowanie przekaźnikami i oświetleniem
  • Odczyt czujników temperatury, wilgotności, ciśnienia lub jakości powietrza
  • Proste serwery WWW i panele sterowania dostępne z przeglądarki
  • Wysyłanie danych pomiarowych do systemów domowych lub serwerów
  • Nauka programowania mikrokontrolerów
  • Budowa prototypów urządzeń elektronicznych
  • Projekty edukacyjne i hobbystyczne
02 Specyfikacja techniczna
  • Marka: IMZ
  • Typ produktu: płytka deweloperska
  • Platforma: NodeMCU v2.1
  • Mikrokontroler: ESP8266
  • Moduł radiowy: ESP-12F / ESP8266
  • Architektura procesora: Tensilica L106, 32-bit
  • Częstotliwość taktowania: 80 MHz, możliwość pracy do 160 MHz
  • Pamięć Flash: 4 MB [potwierdzić odczytem z jednego egzemplarza]
  • Łączność bezprzewodowa: Wi-Fi 2,4 GHz
  • Standard Wi-Fi: IEEE 802.11 b/g/n
  • Tryby pracy Wi-Fi: Station, SoftAP, Station + SoftAP
  • Konwerter USB–UART: CH9102X
  • Złącze USB: micro-USB
  • Poziom logiczny GPIO: 3,3 V
  • Antena: wbudowana antena PCB
  • Interfejsy: GPIO, UART, SPI, I2C, PWM, ADC
  • Wejście analogowe: A0, 1 kanał
  • Zakres napięcia wejścia A0: nie przekraczać 1,0V
  • Raster wyprowadzeń: 2,54 mm
  • Wymiary płytki: ``

Parametry nie zostały jeszcze uzupełnione.

03 Instrukcja HTML / szybki start
QUICK START / SKRÓCONA INSTRUKCJA

Szybki start

IMZ NodeMCU ESP8266 v2.1 WiFi [CH9102X, micro-USB]

Model / symbol: P073

Podłączenie

IMZ NodeMCU ESP8266 v2.1 WiFi [CH9102X, micro-USB]

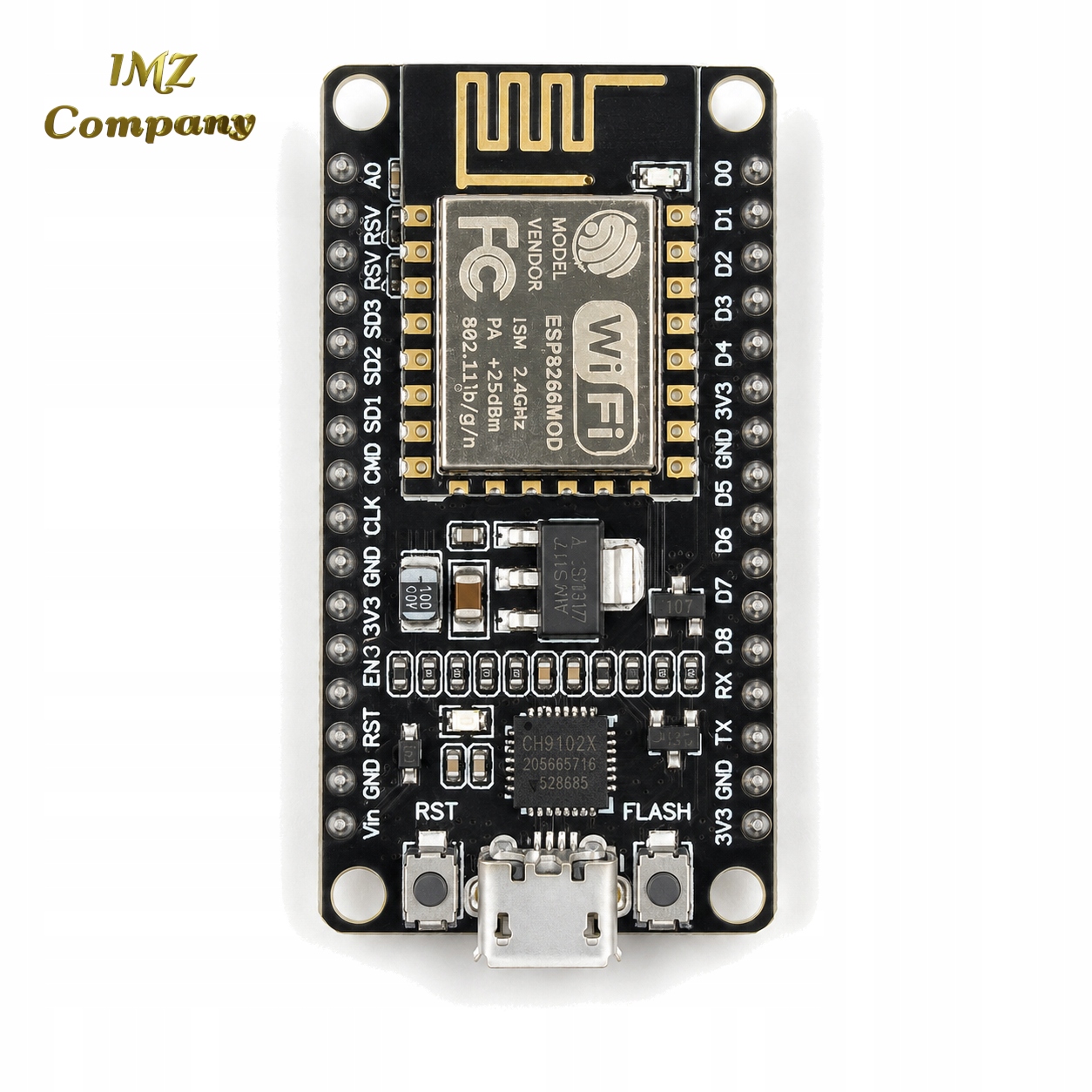

Zdjęcie produktu — nie schemat połączeń.

Najczęściej używane oznaczenia pinów

| Oznaczenie na płytce | GPIO ESP8266 | Typowe zastosowanie | |---|---:|---| | D0 | GPIO16 | wejście / wyjście, wybudzanie z Deep Sleep | | D1 | GPIO5 | GPIO, często SCL dla I2C | | D2 | GPIO4 | GPIO, często SDA dla I2C | | D3 | GPIO0 | GPIO, pin startowy — zachowaj ostrożność | | D4 | GPIO2 | GPIO, pin startowy — zachowaj ostrożność | | D5 | GPIO14 | GPIO, SPI CLK | | D6 | GPIO12 | GPIO, SPI MISO | | D7 | GPIO13 | GPIO, SPI MOSI | | D8 | GPIO15 | GPIO, SPI CS, pin startowy — zachowaj ostrożność | | RX | GPIO3 | odbiór UART | | TX | GPIO1 | nadawanie UART | | A0 | ADC | wejście analogowe | | 3V3 | — | zasilanie 3,3 V | | VIN | — | wejście zasilania płytki | | GND | — | masa układu | | EN | — | włączenie układu | | RST | — | reset |

Piny wymagające szczególnej uwagi

Piny D3 / GPIO0, D4 / GPIO2 oraz D8 / GPIO15 wpływają na tryb uruchamiania ESP8266. Niewłaściwe podłączenie urządzeń zewnętrznych może uniemożliwić start płytki lub wgrywanie programu.

Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.

Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.

Przejdź do instrukcji ↓

Pierwsze uruchomienie

Kolejność pracy z materiałami produktu:

  1. Sprawdź model i parametry

    Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.

  2. Zapoznaj się z instrukcją

    Pierwsze uruchomienie

    1. Podłącz płytkę do komputera przewodem micro-USB obsługującym transmisję danych.
    2. Sprawdź, czy w systemie pojawił się nowy port szeregowy.
    3. Jeżeli port nie jest widoczny, zainstaluj sterownik dla konwertera USB–UART CH9102X.
    4. Zainstaluj środowisko Arduino IDE oraz obsługę płytek ESP8266.
    5. W menu wyboru płytki wybierz: NodeMCU 1.0 (ESP-12E Module)
    6. Wybierz właściwy port szeregowy.
    7. Wgraj prosty program testowy, na przykład miganie diodą LED lub skanowanie dostępnych sieci Wi-Fi.
    • Piny opisane jako D0, D1, D2 itd. nie mają numerów zgodnych z numerami GPIO układu ESP8266.
    • Niektóre piny wpływają na sposób uruchamiania mikrokontrolera. Podczas startu płytki nie mogą być wymuszane na nich przypadkowe stany logiczne.
    • Nie wszystkie piny układu ESP8266 nadają się do swobodnego wykorzystania w dowolnym projekcie.
    • W przypadku problemów z automatycznym wgrywaniem programu można użyć przycisków FLASH oraz RST.

    Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.

  3. Rozpocznij pracę zgodnie z opisem

    Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.

    Zapytaj o uruchomienie →

Obsługa / użycie

Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.

  • Projekty IoT komunikujące się przez Wi-Fi
  • Automatyka domowa i proste urządzenia smart home
  • Sterowanie przekaźnikami i oświetleniem
  • Odczyt czujników temperatury, wilgotności, ciśnienia lub jakości powietrza
  • Proste serwery WWW i panele sterowania dostępne z przeglądarki
  • Wysyłanie danych pomiarowych do systemów domowych lub serwerów
  • Nauka programowania mikrokontrolerów
  • Budowa prototypów urządzeń elektronicznych
  • Projekty edukacyjne i hobbystyczne

Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.

To jest skrócona instrukcja umożliwiająca szybkie rozpoczęcie pracy z produktem. Korzystaj z dostępnych materiałów właściwych dla tego modelu.

05 Najczęstsze pytania

  • Czy płytkę można programować bez dodatkowego programatora?
    Tak. Płytka ma zintegrowany konwerter USB–UART CH9102X. Do programowania wystarczy przewód micro-USB obsługujący transmisję danych.

  • Czy płytka działa z Arduino IDE?
    Tak. Po zainstalowaniu obsługi ESP8266 można wybrać profil NodeMCU 1.0 (ESP-12E Module).

  • Czy płytka obsługuje Bluetooth?
    Nie. ESP8266 obsługuje Wi-Fi 2,4 GHz, ale nie ma komunikacji Bluetooth.

  • Czy można zasilać płytkę przez USB?
    Tak. Złącze micro-USB służy zarówno do programowania, jak i do zasilania płytki napięciem 5 V.

  • Czy wejścia GPIO są odporne na napięcie 5 V?
    Nie. Piny GPIO pracują z logiką 3,3 V. Do współpracy z układami 5 V zastosuj konwerter poziomów logicznych.

  • Dlaczego komputer nie wykrywa płytki po podłączeniu USB?
    Najpierw sprawdź, czy przewód micro-USB obsługuje transmisję danych. Jeżeli przewód jest poprawny, zainstaluj sterownik dla układu CH9102X.

  • Czy można sterować przekaźnikiem bezpośrednio z GPIO?
    Nie należy podłączać cewki przekaźnika bezpośrednio do GPIO. Użyj modułu przekaźnika z odpowiednim sterowaniem lub dodatkowego tranzystora i diody zabezpieczającej.

  • Czy NodeMCU nadaje się dla początkujących?
    Tak. Płytka jest wygodną bazą do nauki ESP8266, komunikacji Wi-Fi oraz tworzenia prostych projektów IoT.

Nie znalazłeś odpowiedzi? Skontaktuj się z nami →

i Ważne informacje dotyczące bezpieczeństwa

Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.

Przeznaczenie produktu

  • Nauka programowania i elektroniki
  • Prototypowanie urządzeń IoT
  • Projekty hobbystyczne i edukacyjne
  • Budowa sterowników niskonapięciowych
  • Integracja z czujnikami i modułami peryferyjnymi
  • Testowanie komunikacji Wi-Fi
  • Tworzenie demonstracyjnych układów automatyki domowej
  • Produkt jest komponentem elektronicznym przeznaczonym do prototypowania, nauki oraz projektów DIY.
  • Używaj produktu wyłącznie w układach niskonapięciowych.
  • Chroń płytkę przed wilgocią, wodą, kondensacją pary wodnej oraz zabrudzeniami przewodzącymi prąd.
  • Podczas montażu i podłączania przewodów odłącz zasilanie.
  • Zwróć uwagę na poprawną polaryzację zasilania.
  • Stosuj zabezpieczenia przed zwarciem oraz przeciążeniem odpowiednie do budowanego układu.
  • Płytkę przechowuj i montuj z zachowaniem zasad ochrony przed wyładowaniami elektrostatycznymi ESD.
  • Nie dopuszczaj do kontaktu elementów przewodzących z dolną stroną płytki podczas pracy.
  • Produkt nie jest zabawką. Przechowuj poza zasięgiem małych dzieci.
  • Ostateczne bezpieczeństwo urządzenia zależy od sposobu montażu, zasilania, obudowy, okablowania oraz programu przygotowanego przez użytkownika.

Na co zwrócić uwagę

  • Nie podłączaj napięcia 5 V bezpośrednio do pinów GPIO.
  • Nie przekraczaj dopuszczalnego napięcia wejścia analogowego A0.
  • Nie zmieniaj połączeń przy włączonym zasilaniu.
  • Nie dopuszczaj do zwarcia pinów zasilania.
  • Nie zasilaj płytki z przypadkowego lub niestabilnego źródła napięcia.
  • Nie stosuj produktu w miejscach narażonych na wodę, wilgoć lub wysoką temperaturę bez odpowiedniej obudowy.
  • Nie używaj płytki do bezpośredniego sterowania urządzeniami sieciowymi 230 V AC. Zastosuj odpowiednią separację galwaniczną oraz elementy wykonawcze dobrane do instalacji.
  • Nie obciążaj wyprowadzeń GPIO odbiornikami pobierającymi duży prąd, takimi jak silniki, przekaźniki lub taśmy LED. Użyj tranzystora, sterownika lub odpowiedniego modułu wykonawczego.
  • Nie zakładaj, że każdy pin można wykorzystać dowolnie. Część pinów wpływa na tryb startowy ESP8266.

Ograniczenia zastosowania

  • Urządzenia medyczne i diagnostyczne
  • Systemy podtrzymywania życia
  • Systemy bezpieczeństwa osób i mienia
  • Układy awaryjnego zatrzymania maszyn
  • Zastosowania motoryzacyjne związane z bezpieczeństwem jazdy
  • Lotnictwo i systemy sterowania pojazdami
  • Instalacje przemysłowe wymagające certyfikowanych elementów bezpieczeństwa
  • Bezpośrednia praca z napięciem sieciowym 230 V AC
  • Zastosowania wymagające gwarantowanej ciągłości działania bez dodatkowych zabezpieczeń
