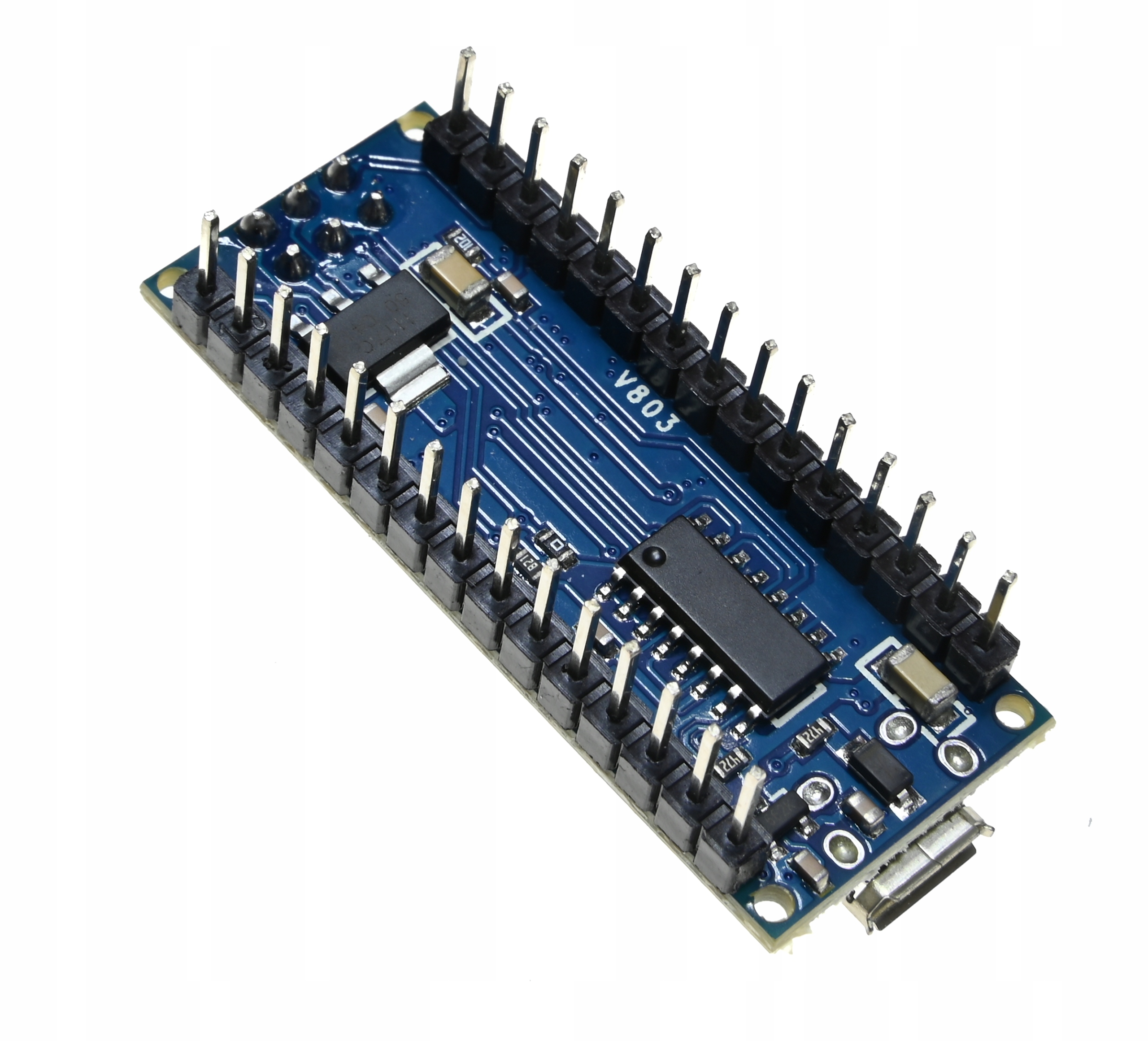

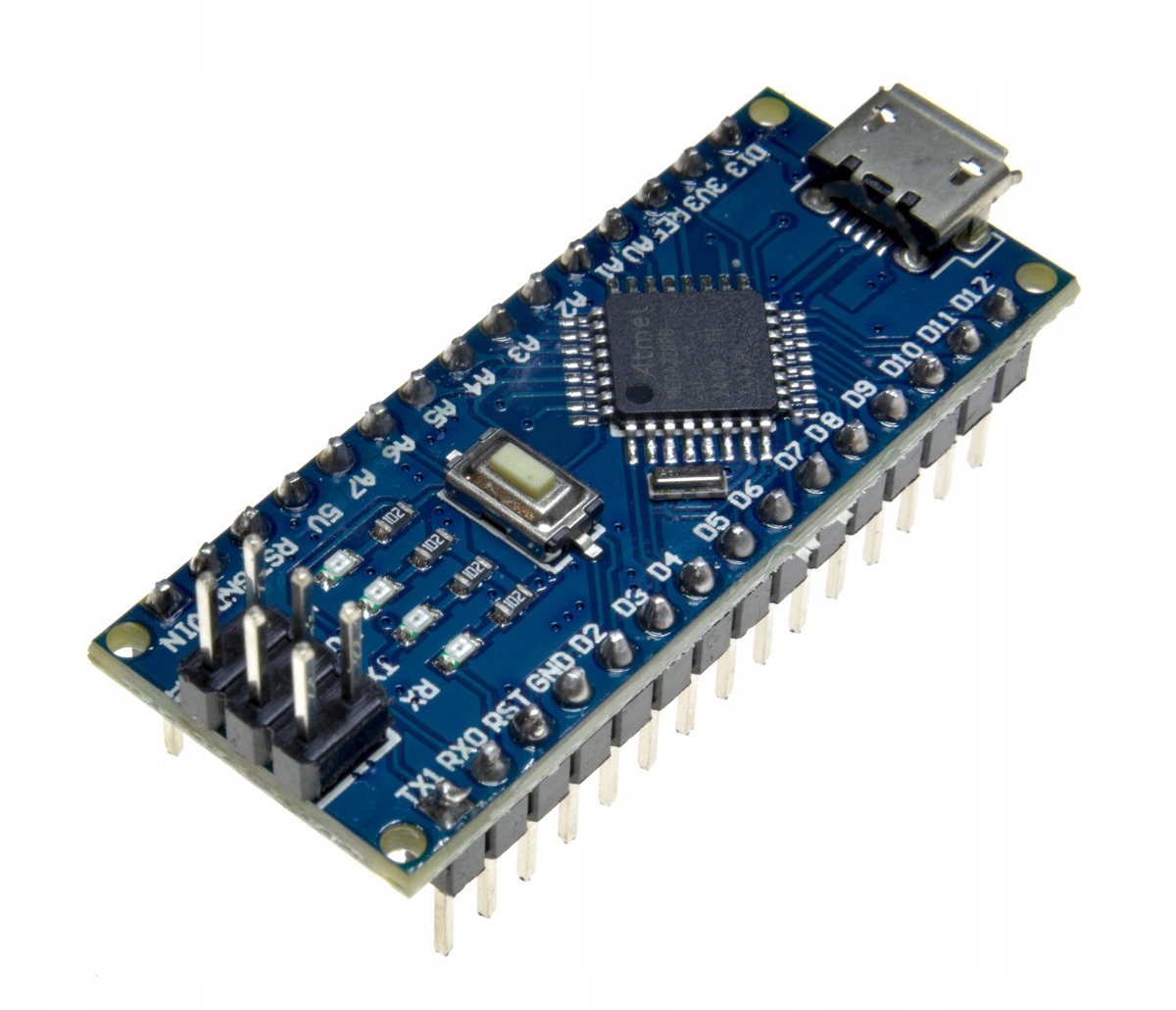

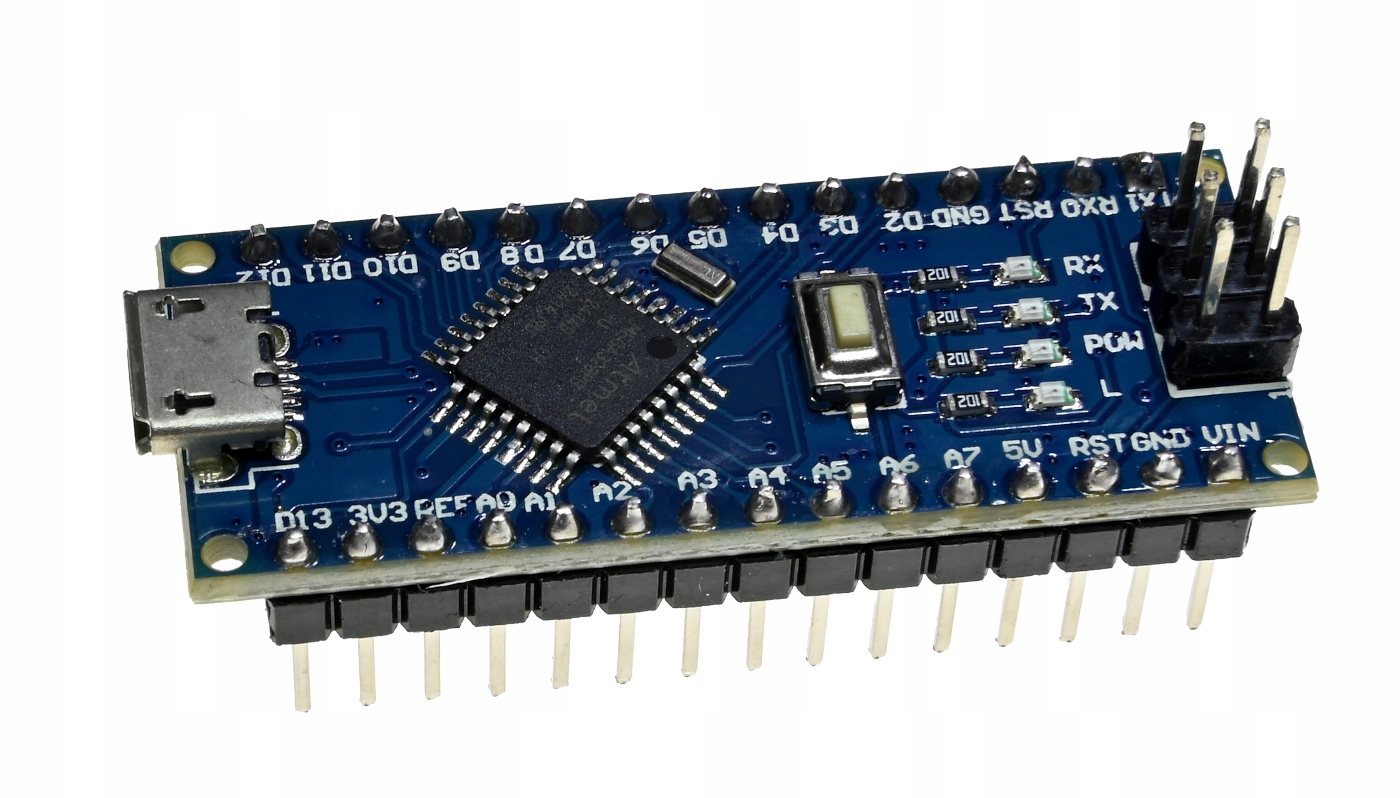

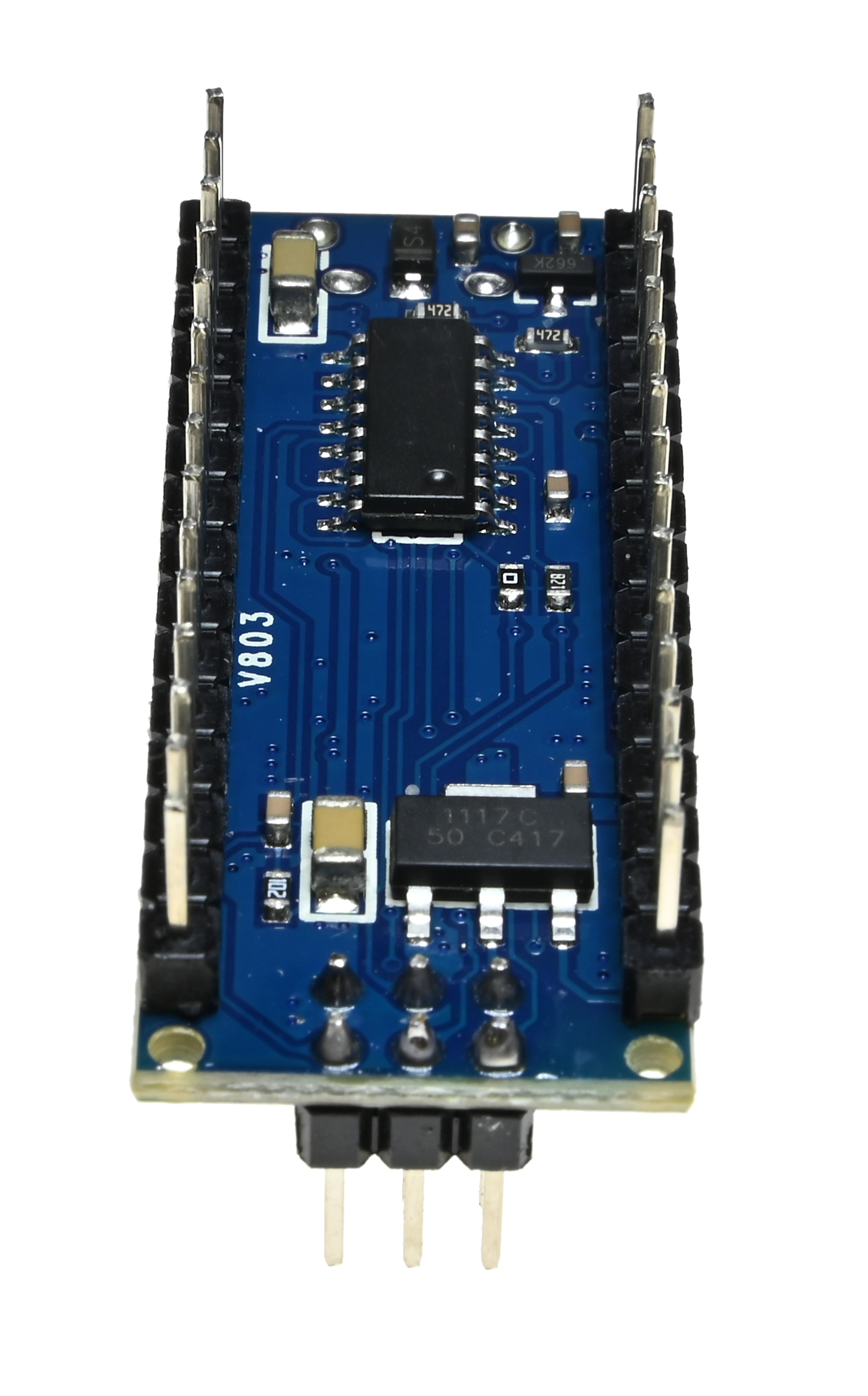

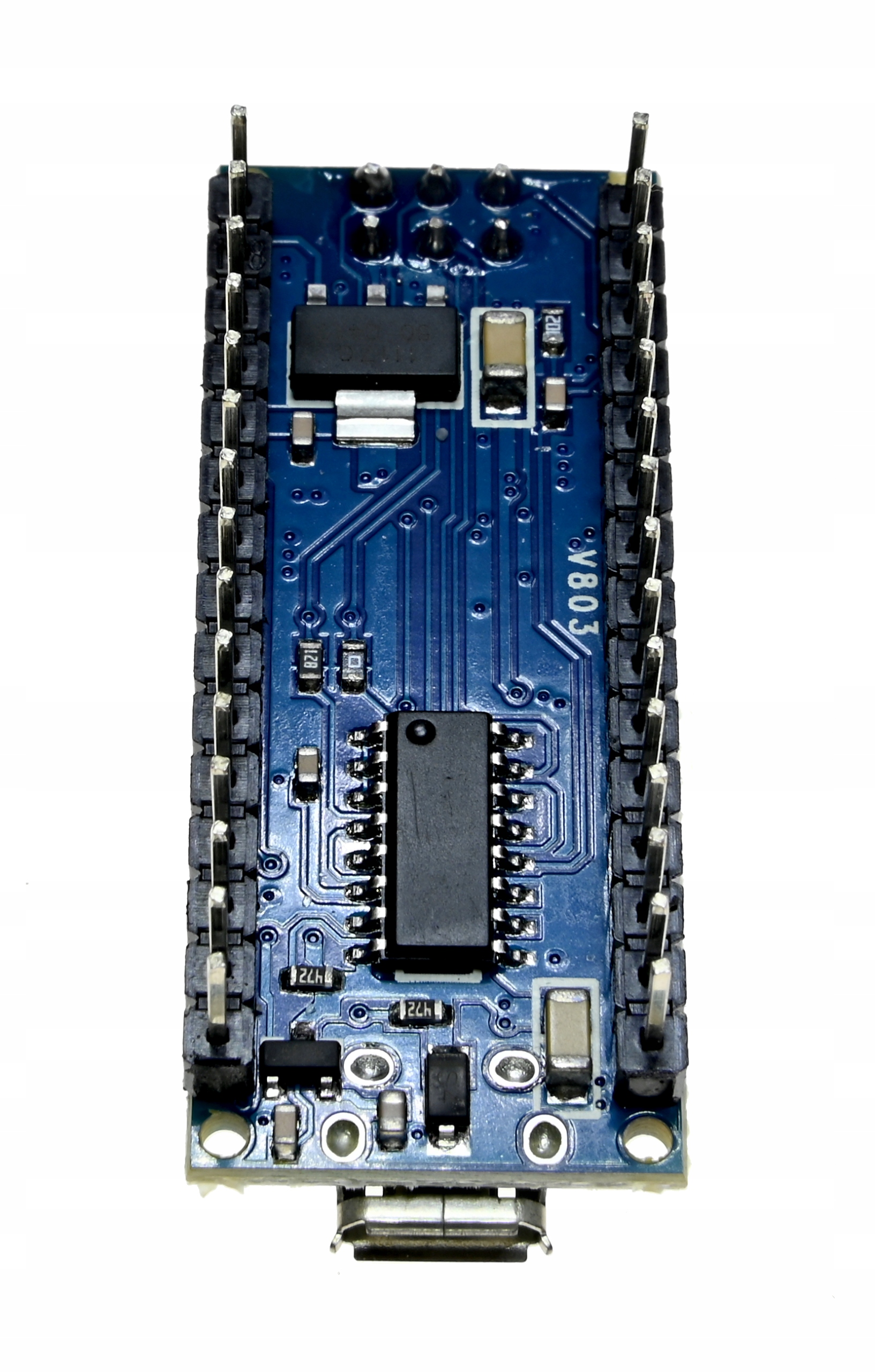

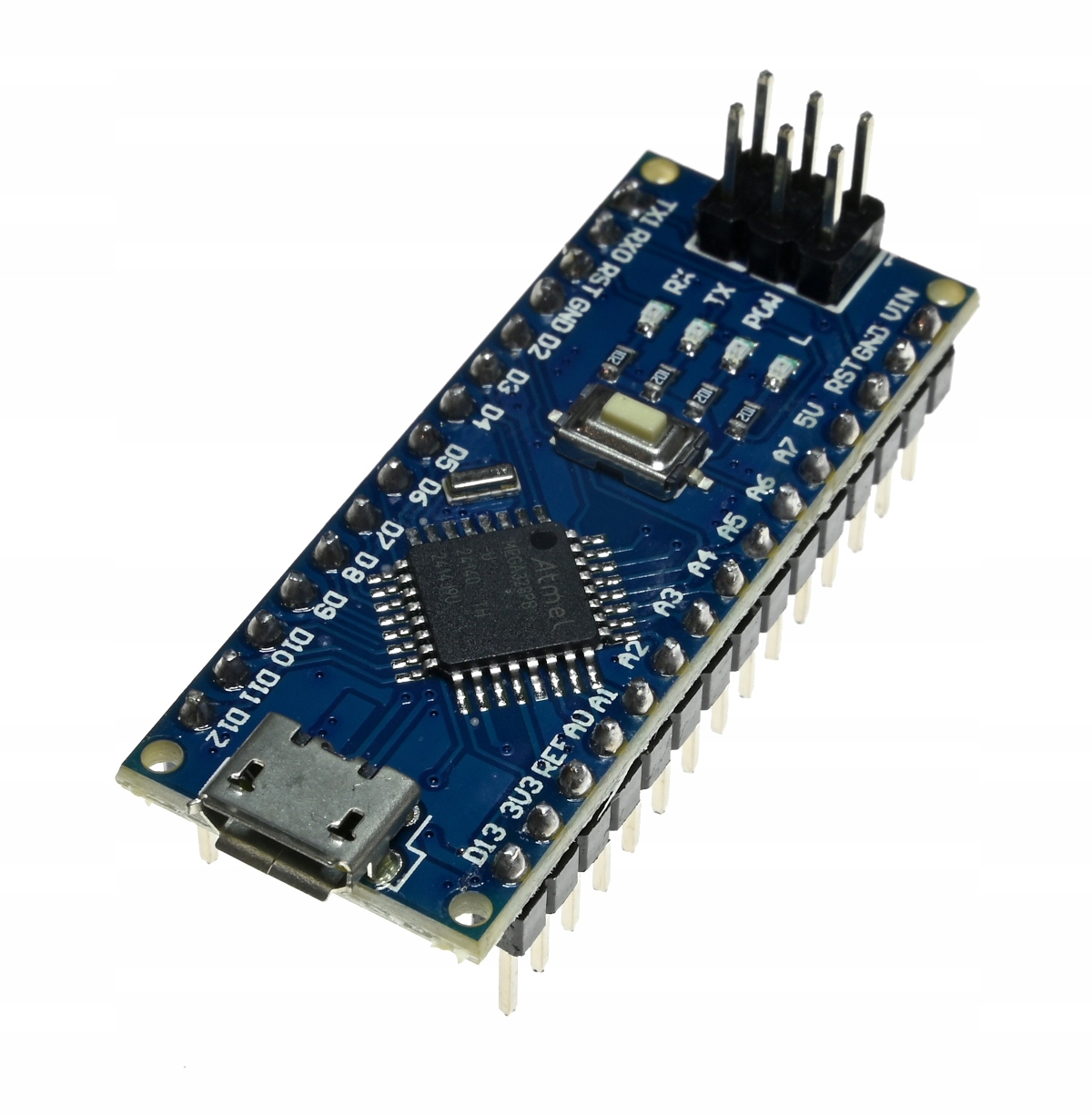

IMZ Płytka ATmega328P kompatybilna z Arduino Nano V3 [micro-USB, CH340]

P339

IMZ Płytka ATmega328P kompatybilna z Arduino Nano V3 [micro-USB, CH340]

Zlutowana płytka deweloperska kompatybilna z Arduino Nano V3, oparta na mikrokontrolerze ATmega328P 16 MHz. Ma złącze micro-USB z układem USB-UART CH340, regulator napięcia oraz standardowy rozstaw pinów 2,54 mm.

Instrukcja HTML i podłączenie ↓

Szybki dostęp / QR ↗

01 Opis produktu
Kompaktowa płytka rozwojowa z mikrokontrolerem ATmega328P, w pełni kompatybilna z Arduino Nano V3. Wyposażona w konwerter USB-UART CH340 oraz złącze micro-USB do programowania i zasilania. Idealna do projektów DIY, automatyki, robotyki oraz prototypowania układów elektronicznych.

Opis nie został jeszcze uzupełniony.

Zastosowanie

  • nauka programowania mikrokontrolerów i elektroniki
  • prototypowanie układów na płytce stykowej
  • projekty Arduino do odczytu czujników
  • sterowanie diodami, przekaźnikami i innymi elementami niskonapięciowymi, z uwzględnieniem ograniczeń pinów
  • komunikacja z modułami przez UART, SPI lub I2C
02 Specyfikacja techniczna
  • mikrokontroler: ATmega328P, 8-bitowy
  • częstotliwość pracy: 16 MHz
  • zgodność: Arduino Nano V3
  • układ USB-UART: CH340
  • złącze: micro-USB
  • napięcie pracy: 5 V
  • napięcie zasilania zewnętrznego: 7–12 V
  • pamięć Flash: 32 kB
  • pamięć SRAM: 2 kB
  • pamięć EEPROM: 1 kB
  • liczba pinów GPIO: 22
  • liczba pinów PWM: 6
  • liczba pinów ADC: 8
  • wydajność prądowa pinów GPIO: 40 mA
  • interfejsy komunikacyjne: UART, SPI, I2C
  • rozstaw pinów: 2,54 mm
  • wymiary: 45 × 20 mm
  • dodatkowe elementy: regulator napięcia, watchdog, diody sygnalizacyjne, przycisk RESET

Parametry nie zostały jeszcze uzupełnione.

03 Instrukcja HTML / szybki start
QUICK START / SKRÓCONA INSTRUKCJA

Szybki start

IMZ Płytka ATmega328P kompatybilna z Arduino Nano V3 [micro-USB, CH340]

Model / symbol: P339

Zlutowana płytka deweloperska kompatybilna z Arduino Nano V3, oparta na mikrokontrolerze ATmega328P 16 MHz. Ma złącze micro-USB z układem USB-UART CH340, regulator napięcia oraz standardowy rozstaw pinów 2,54 mm.

Podłączenie

IMZ Płytka ATmega328P kompatybilna z Arduino Nano V3 [micro-USB, CH340]

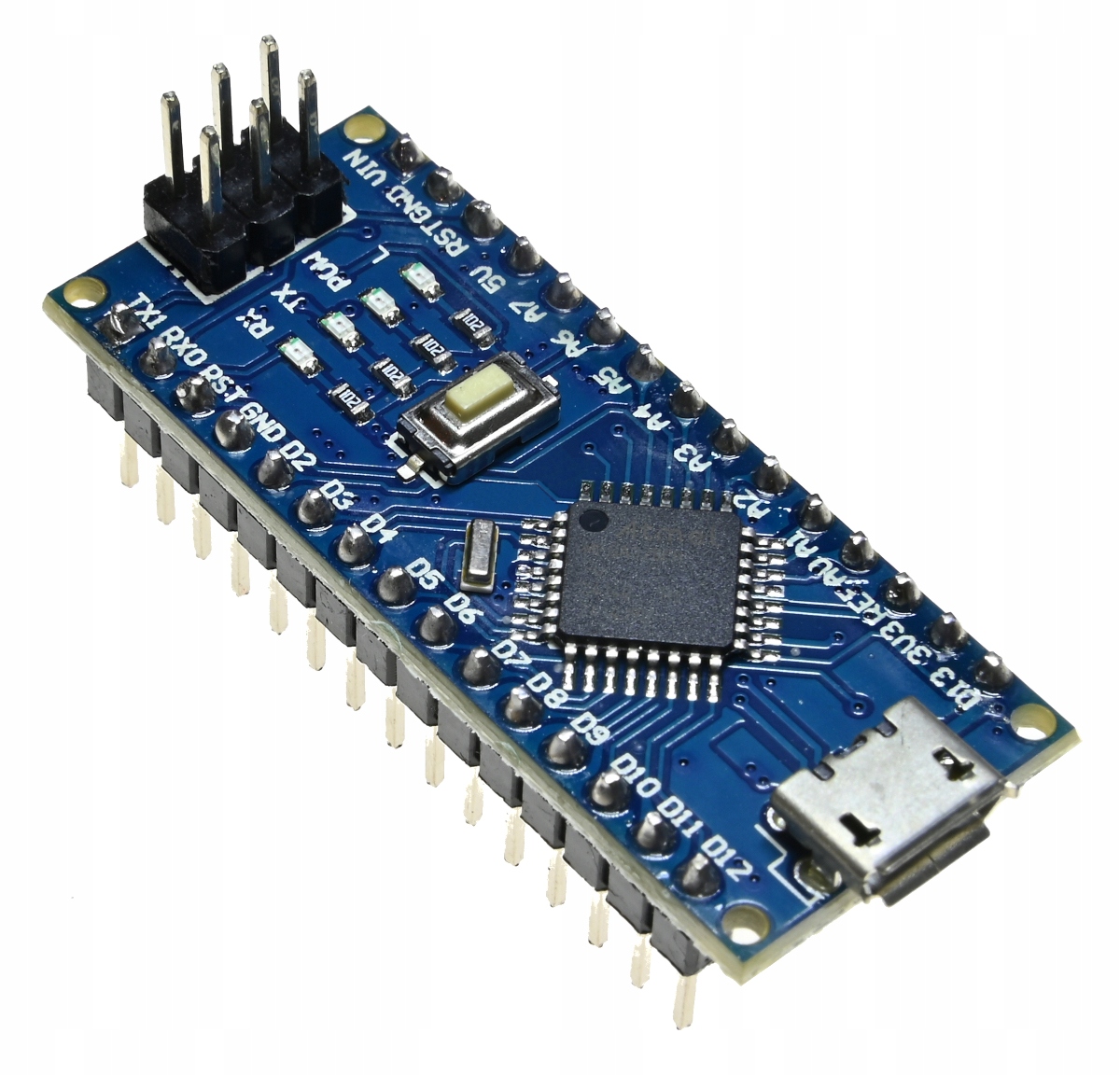

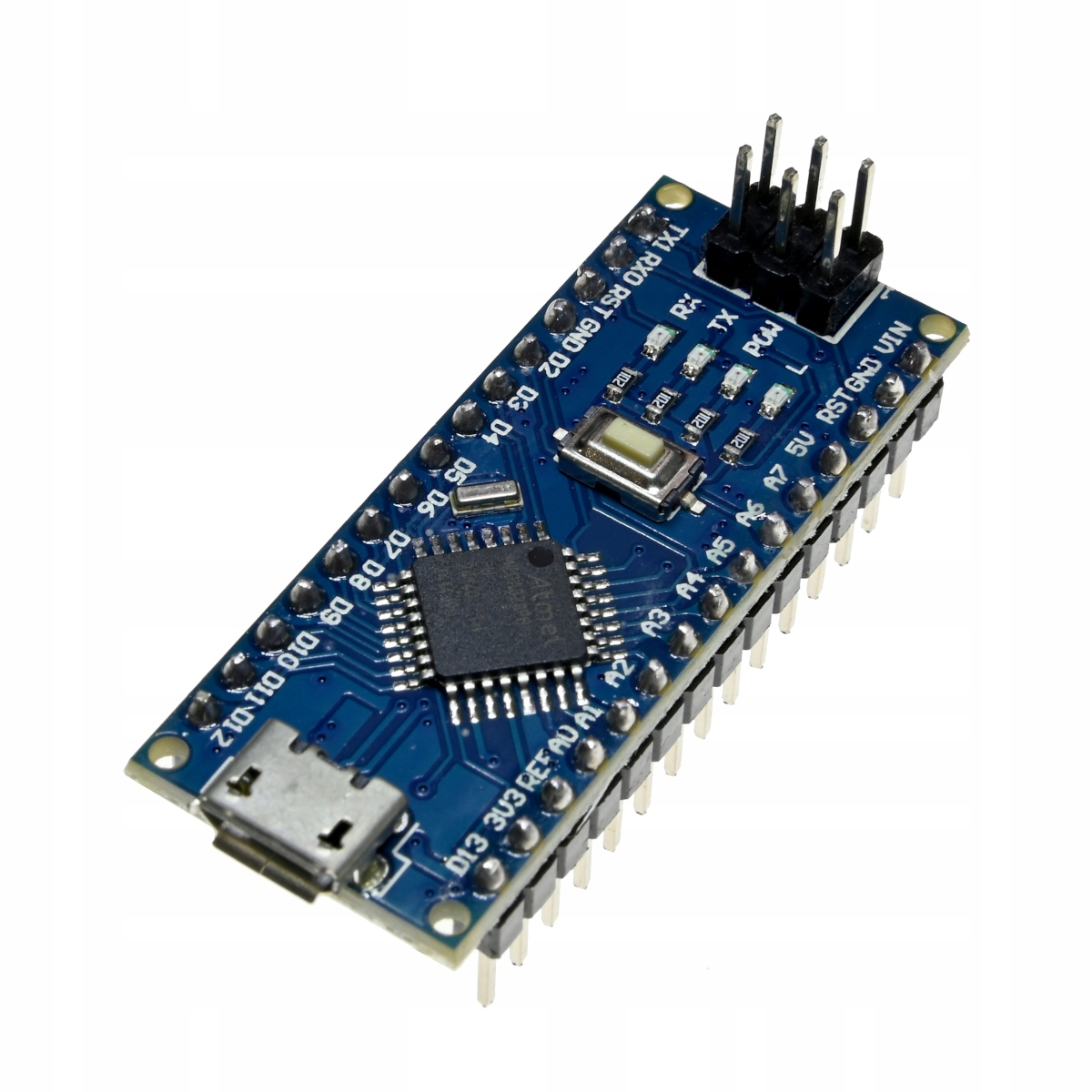

Zdjęcie produktu — nie schemat połączeń.

Do komunikacji z komputerem i programowania służy złącze micro-USB. Płytka ma standardowy rozstaw pinów 2,54 mm, ale materiał źródłowy nie zawiera schematu pinów ani wskazania konkretnego pinu do podłączenia zewnętrznego zasilania 7–12 V. Przed podłączaniem przewodów do pinów sprawdź ich oznaczenia i dokumentację płytki.

Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.

Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.

Przejdź do instrukcji ↓

Pierwsze uruchomienie

Kolejność pracy z materiałami produktu:

  1. Sprawdź model i parametry

    Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.

  2. Zapoznaj się z instrukcją
    1. Umieść płytkę w układzie z zachowaniem ostrożności, aby nie doprowadzić do zwarcia pinów.
    2. Podłącz płytkę do komputera przez złącze micro-USB.
    3. Zainstaluj Arduino IDE. Jeśli komputer nie rozpoznaje interfejsu szeregowego, sprawdź, czy system wymaga sterownika CH340.
    4. W Arduino IDE wybierz płytkę Arduino Nano i właściwy port szeregowy. Jeśli połączenie lub wgrywanie programu nie działa, zweryfikuj ustawienia płytki i wymagany wariant bootloadera — nie został określony w danych produktu.
    5. Wgraj program i sprawdź działanie podłączonych układów, nie przekraczając podanych parametrów elektrycznych.

    Dokładne rozmieszczenie pinów i sposób podłączenia zewnętrznego źródła zasilania nie zostały podane w materiale źródłowym. Przed wykonaniem takich połączeń należy sprawdzić oznaczenia na płytce lub jej dokumentację.

    Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.

  3. Rozpocznij pracę zgodnie z opisem

    Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.

    Zapytaj o uruchomienie →

Obsługa / użycie

Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.

  • nauka programowania mikrokontrolerów i elektroniki
  • prototypowanie układów na płytce stykowej
  • projekty Arduino do odczytu czujników
  • sterowanie diodami, przekaźnikami i innymi elementami niskonapięciowymi, z uwzględnieniem ograniczeń pinów
  • komunikacja z modułami przez UART, SPI lub I2C

Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.

To jest skrócona instrukcja umożliwiająca szybkie rozpoczęcie pracy z produktem. Korzystaj z dostępnych materiałów właściwych dla tego modelu.

05 Najczęstsze pytania

Czy płytka jest zgodna z Arduino Nano V3?
Tak, materiał źródłowy deklaruje zgodność z Arduino Nano V3.

Jak połączyć płytkę z komputerem?
Do komunikacji i programowania służy złącze micro-USB oraz interfejs USB-UART CH340.

Jakie napięcie zewnętrzne można zastosować?
Podano zakres 7–12 V dla zewnętrznego źródła. Materiał nie wskazuje konkretnego pinu zasilania, dlatego należy sprawdzić jego oznaczenie przed podłączeniem.

Czy płytka ma wlutowane elementy?
Tak, według opisu jest zlutowana i gotowa do pracy.

Jakie interfejsy komunikacyjne są dostępne?
Podano UART, SPI i I2C.

Nie znalazłeś odpowiedzi? Skontaktuj się z nami →

i Ważne informacje dotyczące bezpieczeństwa

Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.

Przeznaczenie produktu

  • edukacja i nauka programowania mikrokontrolerów
  • prototypowanie i projekty DIY
  • eksperymenty z elektroniką niskonapięciową
  • sterowanie i odczyt modułów zgodnych z poziomami oraz interfejsami płytki
  • Używaj płytki w niskonapięciowych układach elektronicznych i zgodnie z podanymi parametrami.
  • Przed podłączeniem zasilania sprawdź polaryzację, napięcie oraz poprawność połączeń.
  • Montuj i zmieniaj połączenia przy odłączonym zasilaniu.
  • Chroń płytkę przed wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
  • Podczas pracy z odsłoniętą elektroniką ogranicz ryzyko wyładowań elektrostatycznych.
  • Produkt nie jest zabawką; przechowuj go poza zasięgiem małych dzieci. Drobne elementy mogą stwarzać ryzyko połknięcia.

Na co zwrócić uwagę

  • Nie przekraczaj podanego zakresu 7–12 V dla zasilania zewnętrznego.
  • Nie zakładaj, że limit 40 mA na pin GPIO jest bezpiecznym prądem dla wszystkich pinów jednocześnie; sprawdź ograniczenia mikrokontrolera i całego układu.
  • Nie zwieraj pinów zasilania ani wyjść GPIO.
  • Nie podłączaj zewnętrznego źródła do nieustalonego pinu — jego oznaczenie nie zostało podane w materiale.
  • Nie podłączaj ani nie odłączaj przewodów w zasilanym układzie.

Ograniczenia zastosowania

  • zastosowania medyczne i podtrzymujące funkcje życiowe
  • systemy bezpieczeństwa, w których awaria może spowodować zagrożenie dla ludzi lub mienia
  • bezpośrednie sterowanie urządzeniami sieciowymi lub wysokiego napięcia bez odpowiednich, zaprojektowanych zabezpieczeń
  • zastosowania wymagające parametrów, certyfikatów lub odporności, których nie podano w materiale źródłowym
