P139

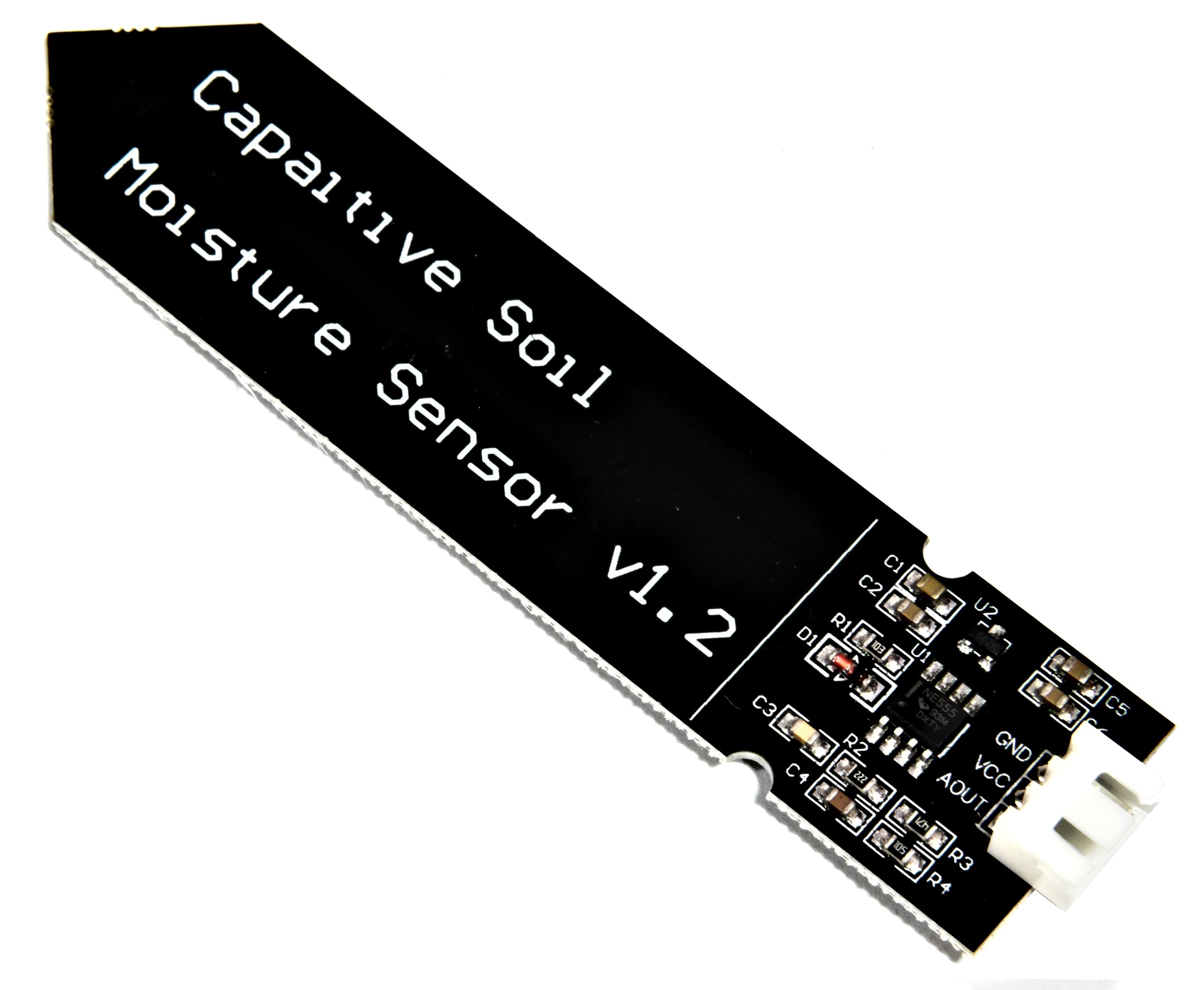

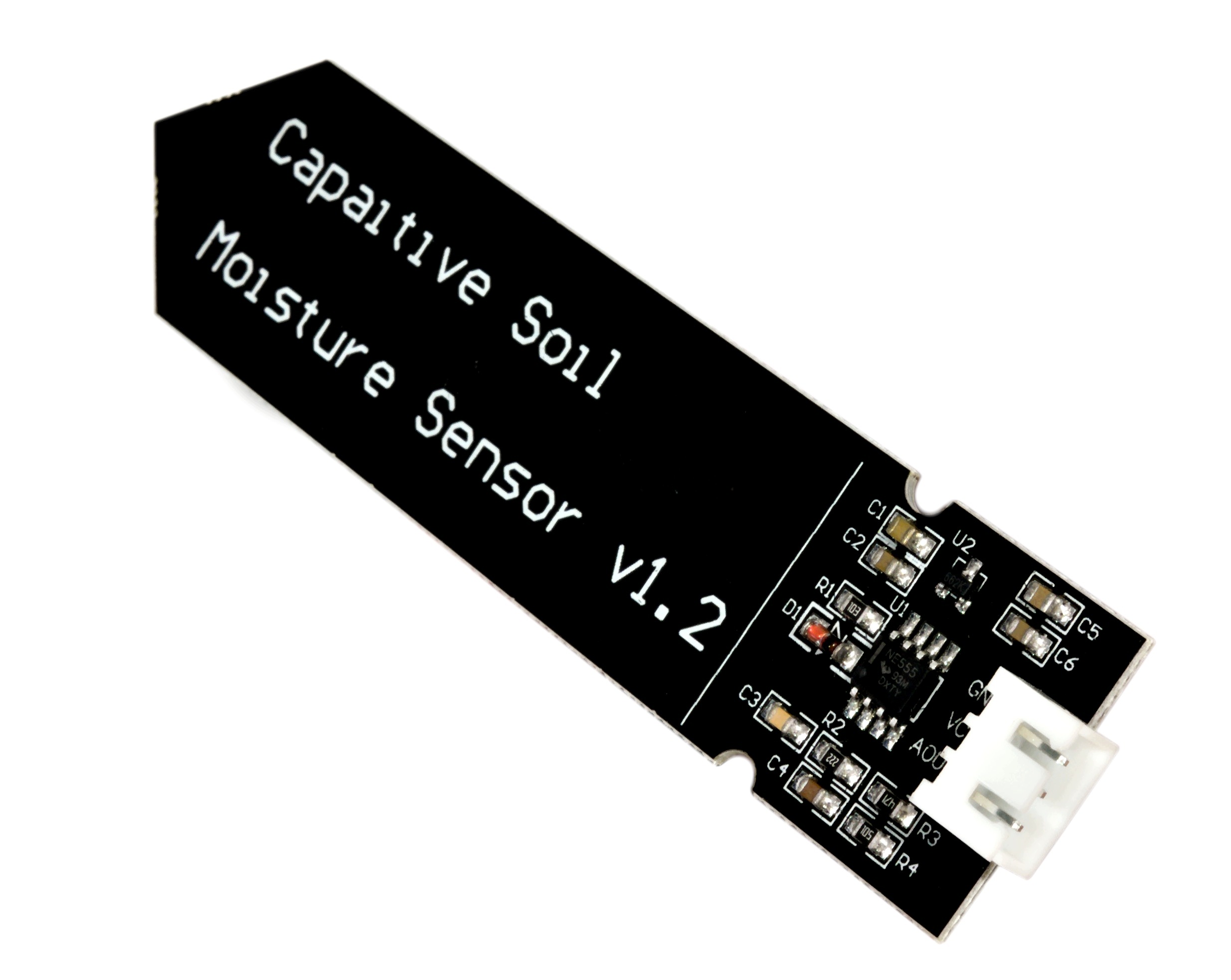

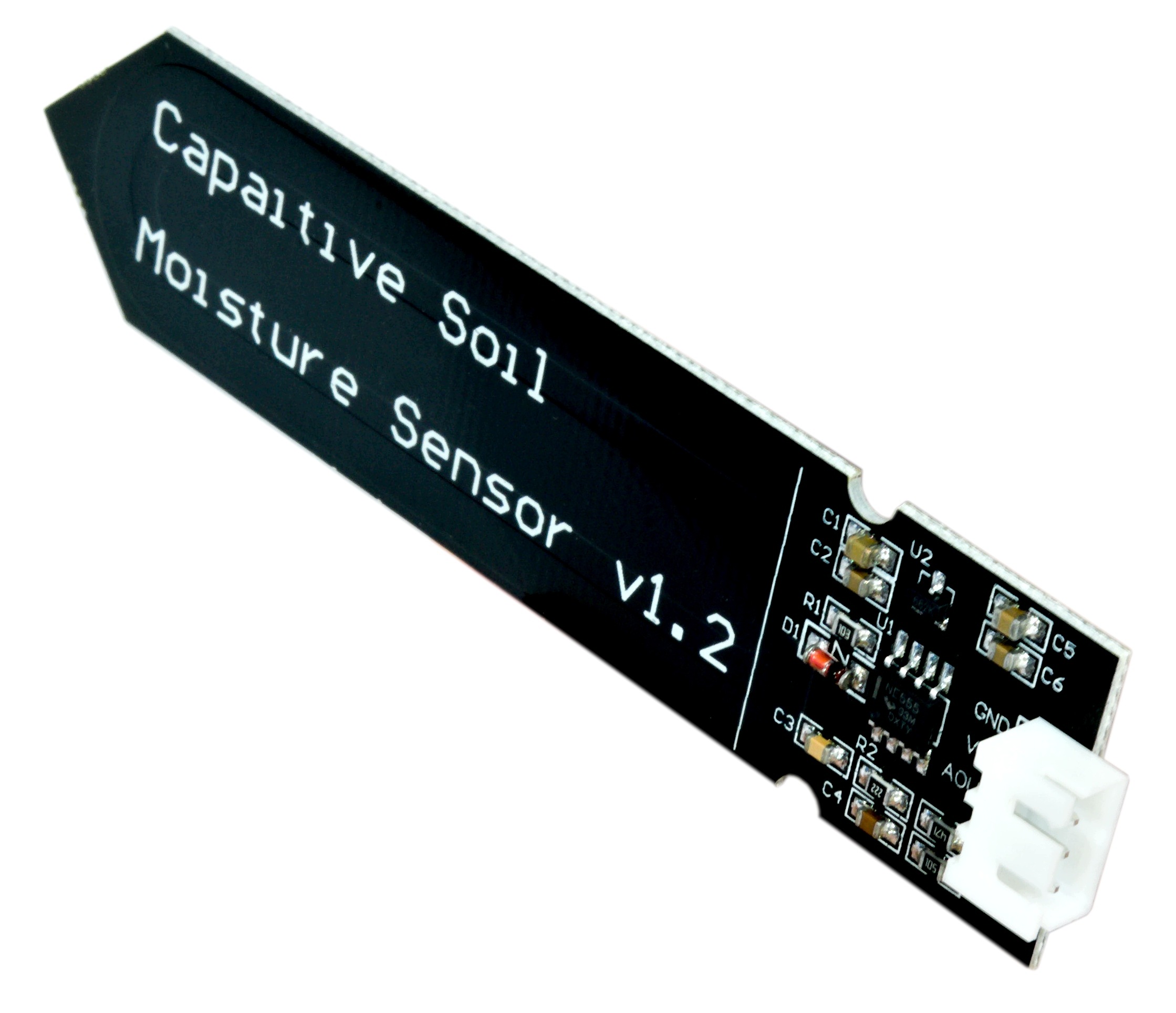

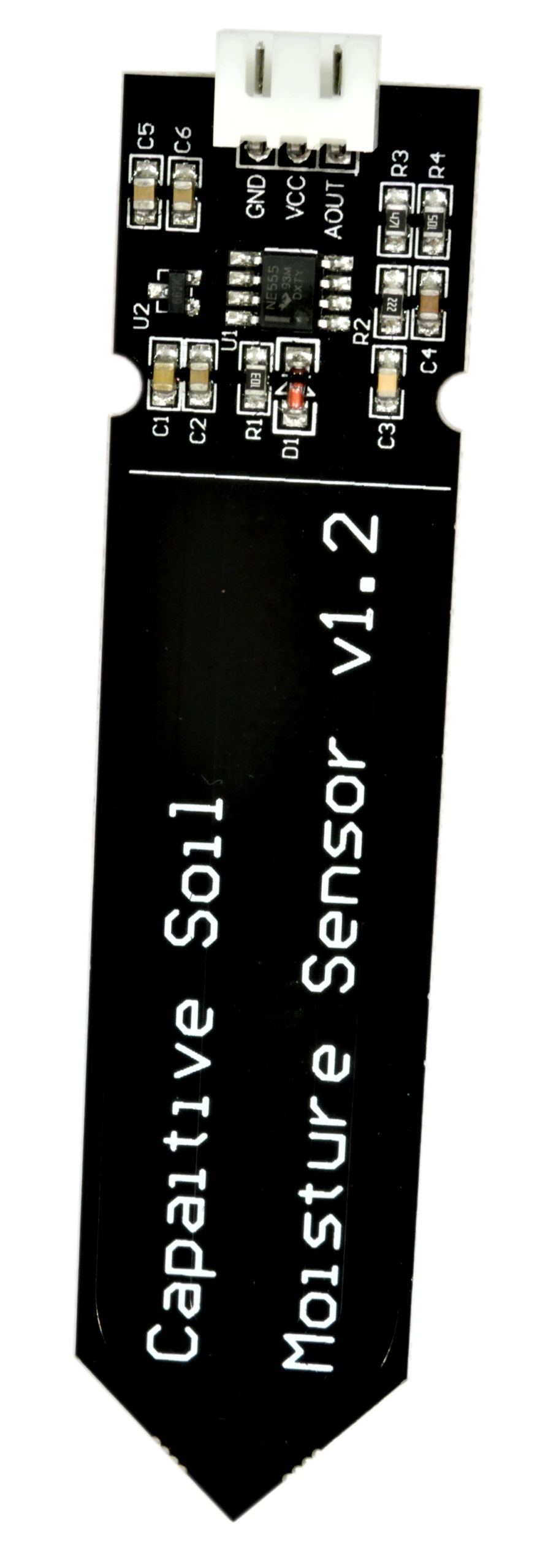

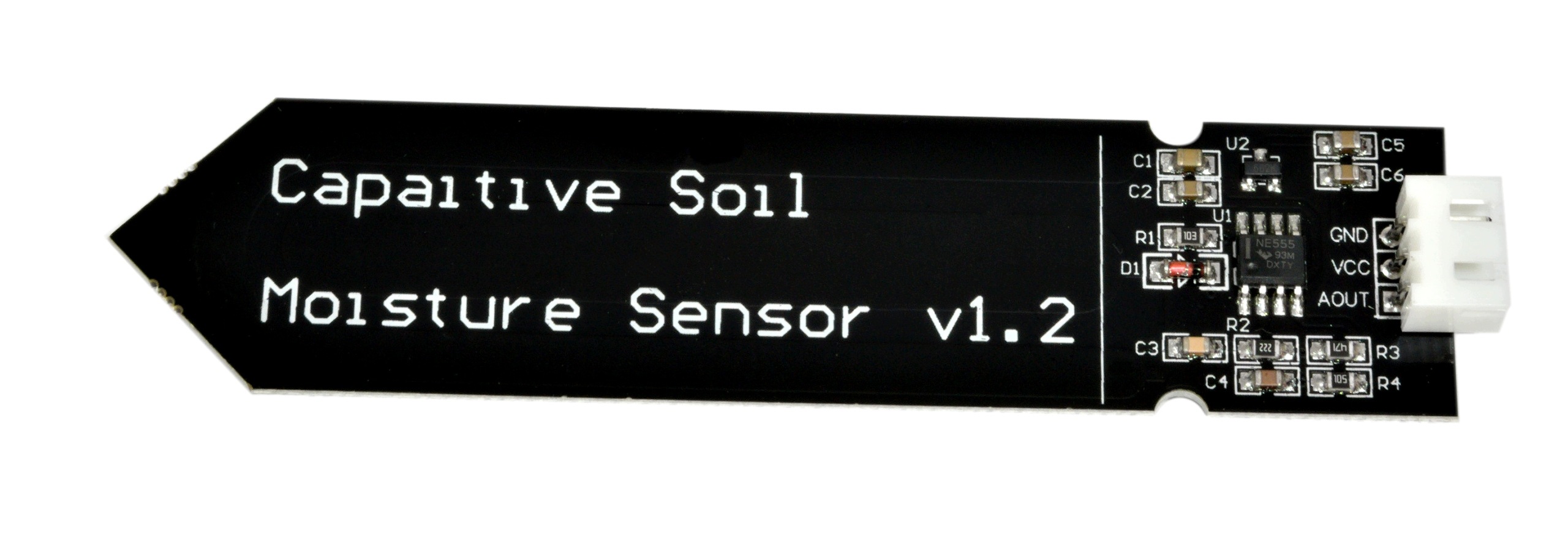

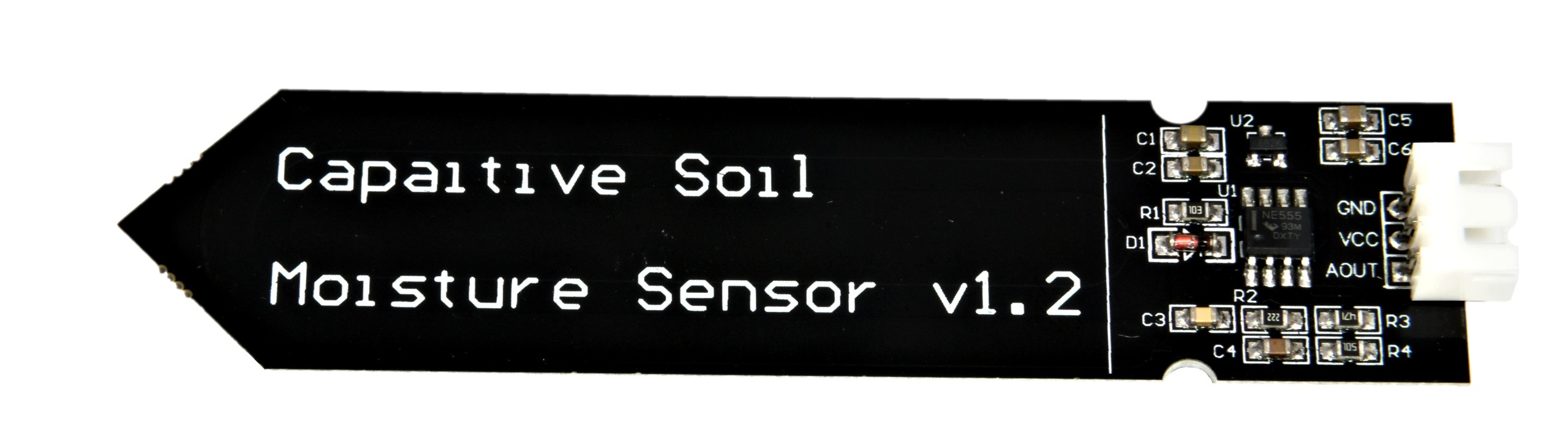

IMZ Pojemnościowy czujnik wilgotności gleby V1.2
Pojemnościowy czujnik wilgotności gleby z analogowym wyjściem AOUT. Moduł wykrywa zmiany właściwości elektrycznych podłoża zachodzące wraz ze zmianą jego wilgotności, a następnie przekazuje do mikrokontrolera napięcie analogowe. W porównaniu z prostymi sondami rezystancyjnymi nie wykorzystuje dwóch odsłoniętych metalowych elektrod, dzięki czemu jest mniej podatny na korozję podczas pracy w glebie.
Czujnik wymaga kalibracji dla konkretnego egzemplarza, rodzaju podłoża oraz głębokości umieszczenia. W zestawie znajduje się przewód zakończony złączem 3-pinowym.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
zastosowanie
- automatyczne podlewanie roślin doniczkowych,
- kontrola wilgotności gleby w szklarni,
- domowe systemy Smart Garden,
- projekty Arduino, ESP32 i ESP8266,
- monitoring podłoża w donicach i skrzynkach balkonowych,
- sterowanie pompą lub elektrozaworem przez dodatkowy moduł wykonawczy,
- rejestracja zmian wilgotności podłoża,
- systemy alarmujące o przesuszeniu roślin,
- projekty edukacyjne związane z pomiarem analogowym,
- stanowiska laboratoryjne i demonstracyjne niewymagające pomiaru certyfikowanego.
02 Specyfikacja techniczna
specyfikacja
| Parametr | Wartość |
|---|---|
| Metoda pomiaru | pojemnościowa |
| Mierzona wielkość | względny poziom wilgotności podłoża |
| Typ wyjścia | analogowe |
| Oznaczenie wyjścia | AOUT |
| Zalecane napięcie zasilania | 5 V DC |
| Typowy zakres napięcia wyjściowego | około 0–3,0 V DC |
| Typowy pobór prądu | kilka mA, około 5 mA |
| Układ generatora | NE555 |
| Liczba pinów | 3 |
| Wyprowadzenia | GND, VCC, AOUT |
| Złącze na module | PH2.0-3P |
| Sygnalizacja zasilania | dioda LED |
| Zależność od wilgotności | większa wilgotność = zwykle niższy odczyt ADC |
| Kalibracja | wymagana dla danego egzemplarza i podłoża |
| Przybliżone wymiary płytki | około 98 × 23 mm |
| Wodoodporność części pomiarowej | podwyższona odporność dzięki powłoce PCB |
| Wodoodporność elektroniki i złącza | brak |
| Wersja płytki | V1.2 |

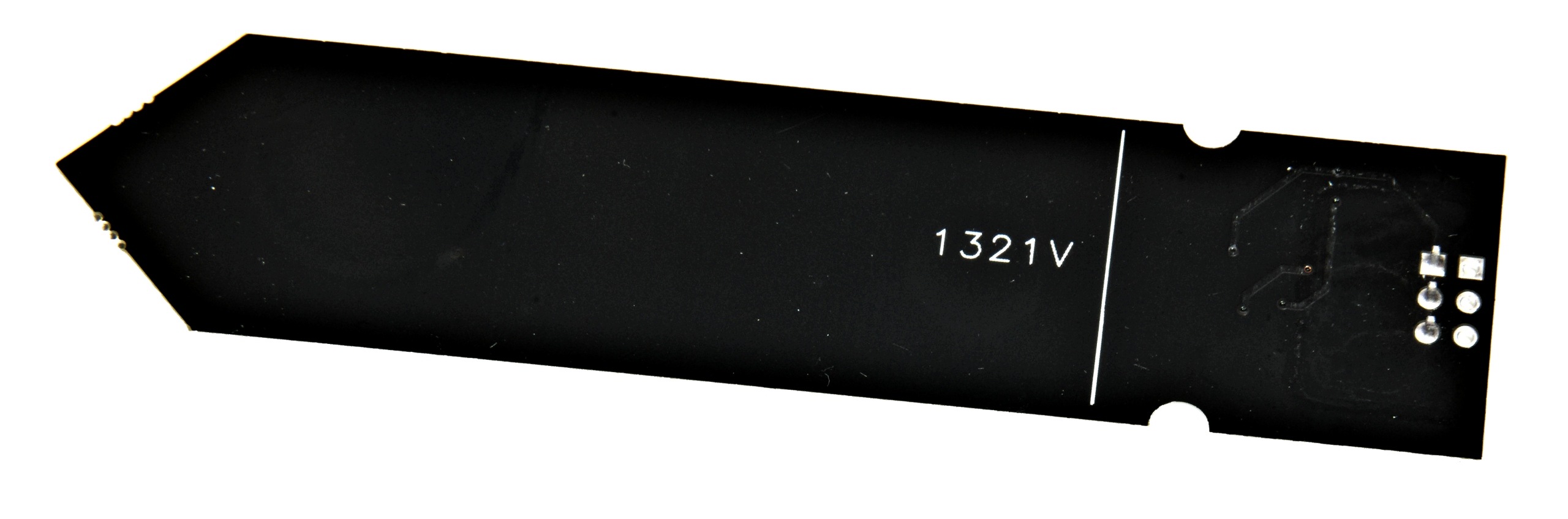

| Oznaczenie na spodzie | 1321 |

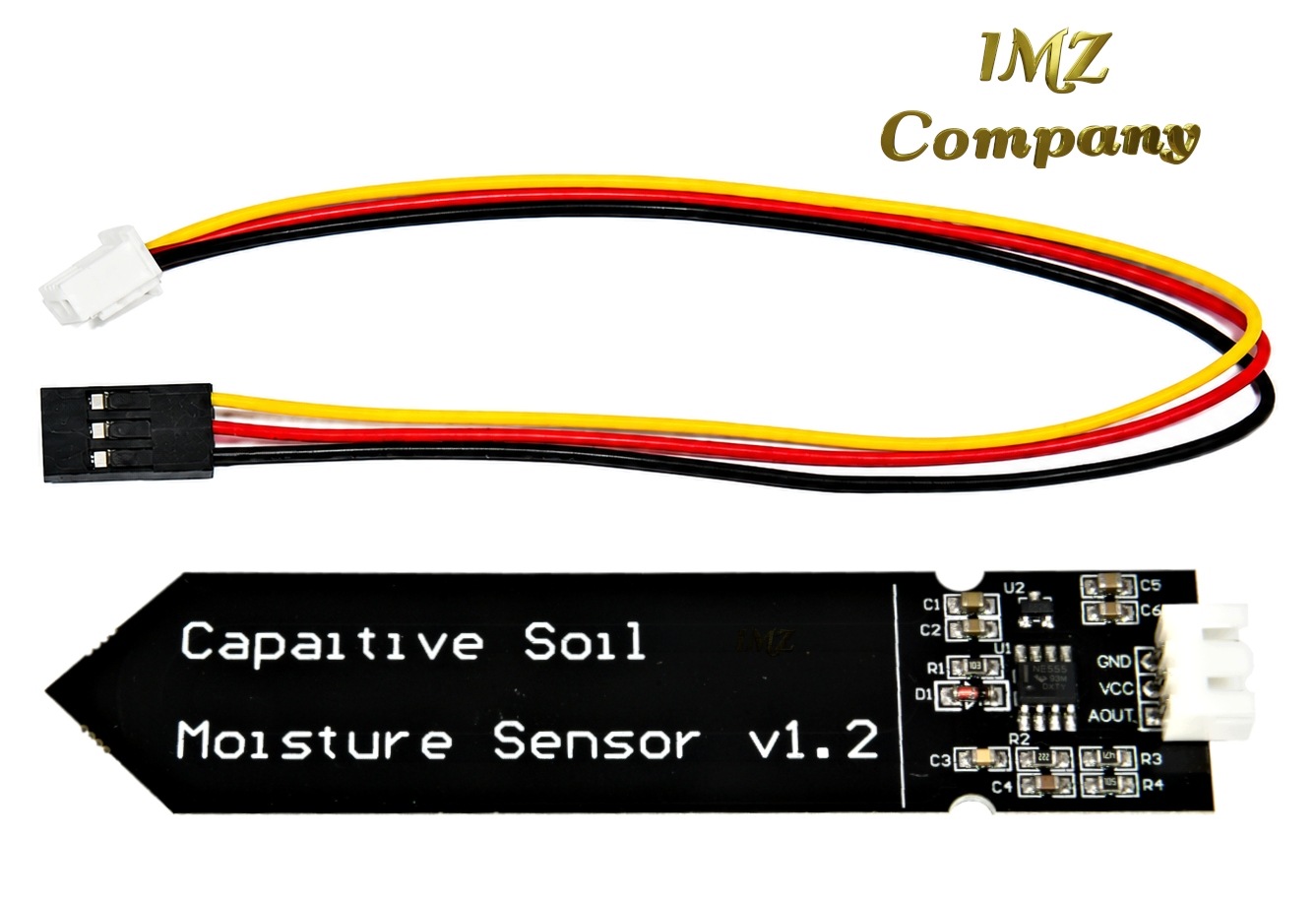

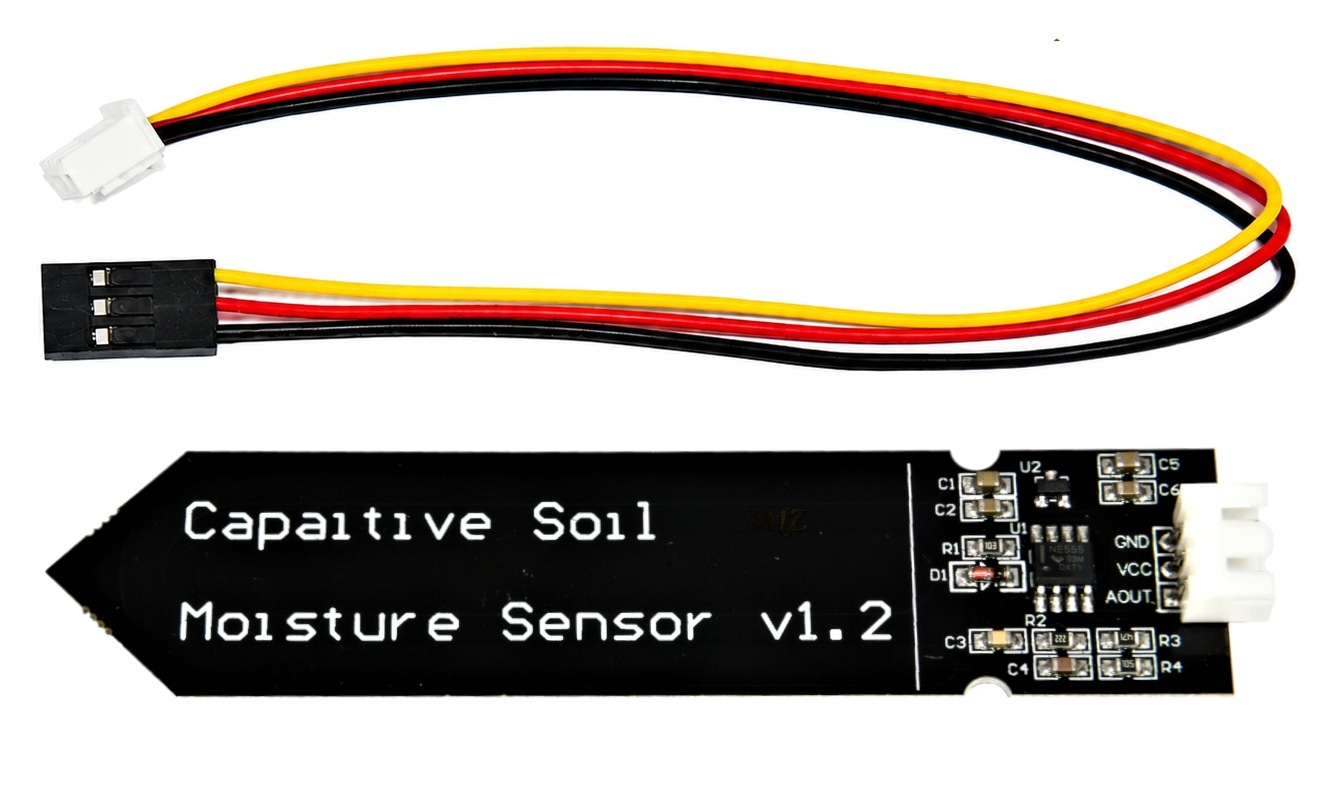

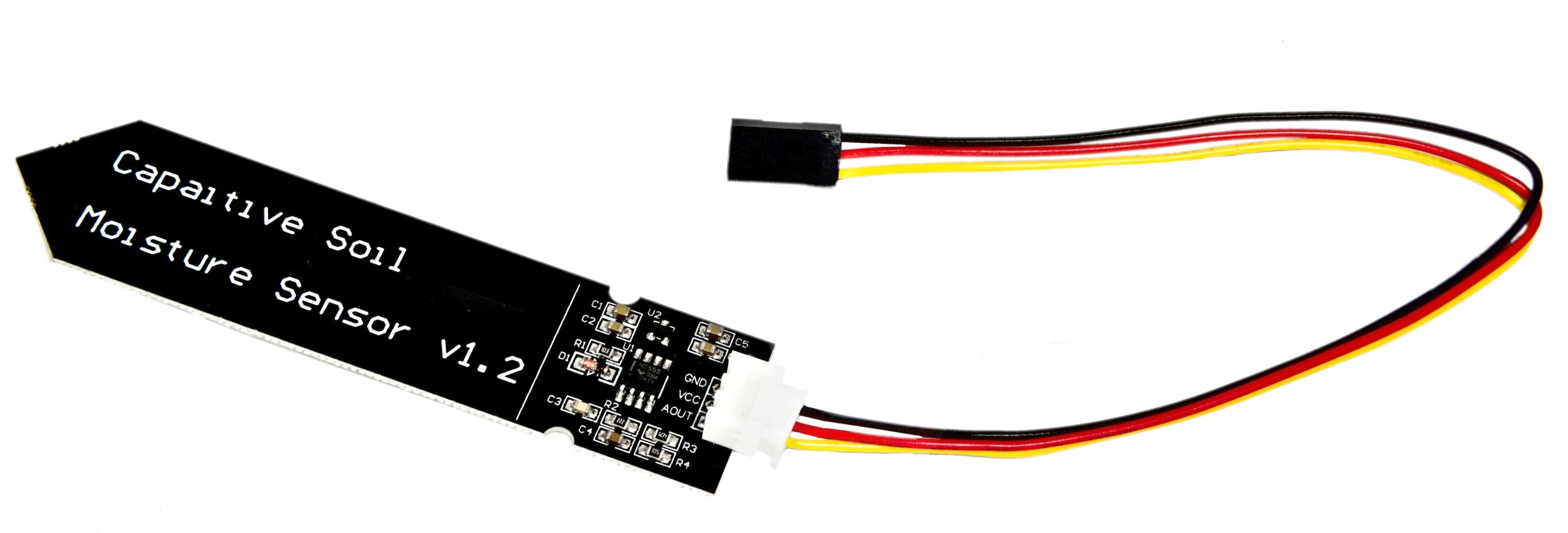

| Przewód | PH2.0-3P → złącze 3-pin typu Dupont |
| Kolor przewodów | czarny, czerwony, żółty |
Parametry napięcia wyjściowego, poboru prądu i wymiarów są wartościami typowymi dla tej konstrukcji. Poszczególne partie modułów mogą wykazywać niewielkie różnice.
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
IMZ Pojemnościowy czujnik wilgotności gleby V1.2
Model / symbol: P139
Pojemnościowy czujnik wilgotności gleby z analogowym wyjściem AOUT. Moduł wykrywa zmiany właściwości elektrycznych podłoża zachodzące wraz ze zmianą jego wilgotności, a następnie przekazuje do mikrokontrolera napięcie analogowe. W porównaniu z prostymi sondami rezystancyjnymi nie wykorzystuje dwóch odsłoniętych metalowych elektrod, dzięki czemu jest mniej podatny na korozję podczas pracy w glebie.
Czujnik wymaga kalibracji dla konkretnego egzemplarza, rodzaju podłoża oraz głębokości umieszczenia. W zestawie znajduje się przewód zakończony złączem 3-pinowym.
Podłączenie

1. Podłączenie
- Wyłącz zasilanie układu.
- Podłącz
GNDczujnika do masy mikrokontrolera. - Podłącz
VCCdo stabilizowanego napięcia 5 V. - Podłącz
AOUTdo wejścia analogowego. - Sprawdź poprawność polaryzacji.
- Włącz zasilanie.
- Odczytaj surową wartość ADC.
2. Prawidłowe umieszczenie sondy
- W podłożu należy umieścić wyłącznie długą, czarną część pomiarową.
- Nie wolno zakopywać części z elementami elektronicznymi.
- Granicę bezpiecznego zanurzenia wyznacza linia oddzielająca część pomiarową od elektroniki.
- Złącze i przewód powinny pozostawać nad powierzchnią gleby.
- Odczyt zależy od głębokości wsunięcia oraz stopnia ubicia ziemi wokół sondy.
3. Kalibracja
Czujnik nie mierzy bezpośrednio wilgotności w procentach. Wartość procentową należy obliczyć na podstawie dwóch punktów odniesienia.
Punkt suchy
- Pozostaw sondę w powietrzu albo umieść ją w całkowicie suchym podłożu.
- Poczekaj na ustabilizowanie wyniku.
- Zapisz wartość jako
DRY_VALUE.
Punkt mokry
- Umieść część pomiarową w dobrze nawodnionym podłożu.
- Nie zanurzaj elektroniki ani złącza.
- Poczekaj na ustabilizowanie wyniku.
- Zapisz wartość jako
WET_VALUE.
Typowo:
DRY_VALUE > WET_VALUE
4. Obliczanie orientacyjnej wilgotności
wilgotnosc_procent =
(DRY_VALUE - aktualny_odczyt) × 100
-----------------------------------
(DRY_VALUE - WET_VALUE)
Wynik należy ograniczyć do zakresu 0–100%.
5. Program testowy — Arduino
const int PIN_CZUJNIKA = A0;
// Wprowadź wartości uzyskane podczas własnej kalibracji.
const int DRY_VALUE = 520;
const int WET_VALUE = 260;
void setup()
{
Serial.begin(9600);
}
void loop()
{
const int raw = analogRead(PIN_CZUJNIKA);
int wilgotnosc = map(raw, DRY_VALUE, WET_VALUE, 0, 100);
wilgotnosc = constrain(wilgotnosc, 0, 100);
Serial.print("ADC: ");
Serial.print(raw);
Serial.print(" | Wilgotnosc orientacyjna: ");
Serial.print(wilgotnosc);
Serial.println("%");
delay(1000);
}
Wartości 520 i 260 są jedynie przykładem. Należy zastąpić je wynikami uzyskanymi z własnego czujnika.
6. Program testowy — ESP32
const int PIN_CZUJNIKA = 34;
// Przykładowe wartości. Należy wykonać własną kalibrację.
const int DRY_VALUE = 3000;
const int WET_VALUE = 1300;
void setup()
{
Serial.begin(115200);
}
void loop()
{
const int raw = analogRead(PIN_CZUJNIKA);
int wilgotnosc = map(raw, DRY_VALUE, WET_VALUE, 0, 100);
wilgotnosc = constrain(wilgotnosc, 0, 100);
Serial.print("ADC: ");
Serial.print(raw);
Serial.print(" | Wilgotnosc orientacyjna: ");
Serial.print(wilgotnosc);
Serial.println("%");
delay(1000);
}
7. Poprawa stabilności odczytu
Aby ograniczyć chwilowe wahania, można uśrednić kilka pomiarów:
int odczytSredni(int pin)
{
long suma = 0;
for (int i = 0; i < 20; i++)
{
suma += analogRead(pin);
delay(10);
}
return suma / 20;
}
Dodatkowo zaleca się:
- wykonywanie odczytów w podobnych odstępach czasu,
- zachowanie stałej głębokości umieszczenia sondy,
- unikanie pustych przestrzeni powietrznych wokół płytki,
- kalibrację w podłożu, w którym czujnik będzie docelowo pracował,
- okresowe sprawdzanie punktów kalibracyjnych,
- włączanie zasilania czujnika tylko na czas pomiaru w instalacjach bateryjnych.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
Opis pinów
Patrząc na opisy nadrukowane przy złączu modułu:
| Pin | Funkcja | Typowe podłączenie | |---|---|---| |
GND| masa zasilania i sygnału |GNDmikrokontrolera | |VCC| dodatnie zasilanie modułu | stabilizowane5 V| |AOUT| analogowy sygnał pomiarowy | wejście ADC mikrokontrolera |Kolory przewodu ze zdjęcia
| Kolor | Funkcja | |---|---| | czarny |
GND| | czerwony |VCC| | żółty |AOUT|Przed pierwszym uruchomieniem należy porównać kolejność przewodów z nadrukami
GND,VCC,AOUTna płytce. Nie należy polegać wyłącznie na kolorach, ponieważ w innych partiach przewód może mieć inną kolejność.Arduino UNO
CZUJNIK ARDUINO UNO GND -----------------------> GND VCC -----------------------> 5V AOUT -----------------------> A0ESP32
CZUJNIK ESP32 GND -----------------------> GND VCC -----------------------> 5V / VIN 5V AOUT -----------------------> wejście ADC, np. GPIO34Wyjście
AOUTma typowo napięcie nieprzekraczające około 3,0 V, jednak przed podłączeniem do wejścia 3,3 V zaleca się sprawdzenie konkretnego egzemplarza miernikiem.Raspberry Pi
Raspberry Pi nie posiada wbudowanego wejścia analogowego. Do odczytu czujnika potrzebny jest zewnętrzny przetwornik ADC, na przykład:
- ADS1115,
- MCP3008,
- inny przetwornik analogowo-cyfrowy zgodny z napięciem wyjściowym czujnika.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
zastosowanie
- automatyczne podlewanie roślin doniczkowych,
- kontrola wilgotności gleby w szklarni,
- domowe systemy Smart Garden,
- projekty Arduino, ESP32 i ESP8266,
- monitoring podłoża w donicach i skrzynkach balkonowych,
- sterowanie pompą lub elektrozaworem przez dodatkowy moduł wykonawczy,
- rejestracja zmian wilgotności podłoża,
- systemy alarmujące o przesuszeniu roślin,
- projekty edukacyjne związane z pomiarem analogowym,
- stanowiska laboratoryjne i demonstracyjne niewymagające pomiaru certyfikowanego.
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria












Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Czy czujnik pokazuje wilgotność bezpośrednio w procentach?
Nie. Moduł podaje analogowe napięcie zależne od warunków wokół sondy. Wartość procentową oblicza mikrokontroler na podstawie punktów uzyskanych podczas kalibracji.
Czy czujnik ma wyjście cyfrowe?
Nie. Ten wariant posiada wyłącznie analogowe wyjście AOUT. Nie ma osobnego wyjścia progowego DOUT.
Czy można zasilać moduł napięciem 3,3 V?
Dla przedstawionego wariantu nie jest to zalecane. Na płytce znajduje się układ NE555, dlatego bezpiecznie należy przyjąć zasilanie 5 V.
Czy można podłączyć go do ESP32?
Tak. Czujnik można zasilić z 5 V, a AOUT podłączyć do wejścia ADC ESP32. Przed podłączeniem należy sprawdzić napięcie wyjściowe konkretnego egzemplarza i nie przekraczać dopuszczalnego napięcia wejścia ADC.
Czy czujnik jest wodoodporny?
Nie w całości. Część pomiarowa jest pokryta maską ochronną PCB i może być umieszczana w glebie. Część z elektroniką i złączem nie jest wodoodporna.
Do jakiej głębokości można włożyć sondę?
Tylko do linii oddzielającej długą część pomiarową od sekcji z elektroniką. Elementy SMD i złącze muszą pozostać nad podłożem.
Dlaczego odczyt maleje po podlaniu?
Jest to normalne dla tej konstrukcji. Większa wilgotność zwykle powoduje niższe napięcie AOUT i niższą wartość odczytu ADC.
Czy wartości 520 i 260 są uniwersalne?
Nie. Są to jedynie przykładowe wartości spotykane w programach demonstracyjnych. Każdy egzemplarz i każde podłoże należy skalibrować osobno.
Czy można pozostawić czujnik na stałe w doniczce?
Można, ale część elektroniczna musi być zabezpieczona przed wodą i kondensacją. Należy również okresowo kontrolować stan płytki oraz poprawność kalibracji.
Czy czujnik nadaje się do automatycznego podlewania?
Tak, jako element pomiarowy. Do sterowania pompą potrzebny jest dodatkowo mikrokontroler, moduł MOSFET lub przekaźnik, zasilacz oraz odpowiednio napisany program.
Czy można podłączyć pompę bezpośrednio do wyjścia AOUT?
Nie. AOUT jest wyjściem sygnałowym o bardzo małej wydajności prądowej i służy wyłącznie do podłączenia wejścia analogowego.
Czy czujnik współpracuje z Raspberry Pi?
Tak, ale Raspberry Pi nie ma wbudowanego wejścia analogowego. Potrzebny jest zewnętrzny przetwornik ADC, na przykład ADS1115 albo MCP3008.
Co wpływa na wynik pomiaru?
Między innymi rodzaj i zasolenie podłoża, ilość nawozu, temperatura, stopień ubicia ziemi, głębokość umieszczenia sondy, położenie względem korzeni oraz różnice pomiędzy egzemplarzami.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
i Ważne informacje dotyczące bezpieczeństwa
Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.
Przeznaczenie produktu
- pomiar względnych zmian wilgotności gleby i podłoży ogrodniczych,
- współpraca z mikrokontrolerami i przetwornikami ADC,
- systemy podlewania roślin o charakterze hobbystycznym i prototypowym,
- projekty edukacyjne i demonstracyjne,
- rejestracja i porównywanie zmian odczytu w czasie,
- budowa urządzeń wymagających dodatkowego oprogramowania i elementów wykonawczych,
- zastosowanie wewnątrz obudowy lub w warunkach zabezpieczających część elektroniczną przed wodą.
- Produkt jest modułem elektronicznym przeznaczonym do montażu w projektach prototypowych, edukacyjnych i hobbystycznych.
- Przed podłączeniem należy sprawdzić zgodność napięcia, polaryzację oraz kolejność wyprowadzeń.
- Moduł należy zasilać wyłącznie stabilizowanym napięciem stałym zgodnym ze specyfikacją.
- Nie wolno podłączać napięcia sieciowego 230 V bezpośrednio do czujnika.
- Część z elementami elektronicznymi, diodą i złączem nie jest wodoodporna.
- Nie należy zanurzać ani zakopywać modułu powyżej linii oddzielającej część pomiarową od elektroniki.
- Nie używać produktu w obecności łatwopalnych gazów, cieczy lub pyłów.
- Nie dopuszczać do zwarcia przewodów ani odwrotnego podłączenia zasilania.
- Podłączenia należy wykonywać przy odłączonym zasilaniu.
- Uszkodzonego, przegrzanego, skorodowanego lub mechanicznie pękniętego modułu nie należy dalej używać.
- Produkt zawiera drobne elementy i nie jest zabawką.
- Produkt powinien być używany przez osoby posiadające podstawową wiedzę z zakresu elektroniki lub pod nadzorem osoby dorosłej.
- Po zakończeniu eksploatacji produkt należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektronicznego.
Na co zwrócić uwagę
- Zalecane zasilanie tego wariantu: 5 V DC.
- Nie należy zakładać poprawnej pracy przy zasilaniu 3,3 V, ponieważ na płytce znajduje się układ NE555.
- Nie przekraczać maksymalnego napięcia wejścia ADC mikrokontrolera.
- Nie zanurzać części z elementami elektronicznymi i złączem.
- Moduł nie jest w pełni wodoodporną sondą IP65, IP67 ani IP68.
- Nie stosować jako samodzielnego zabezpieczenia przed zalaniem, suszą lub uszkodzeniem instalacji.
- Wynik zależy od rodzaju gleby, jej zasolenia, nawożenia, temperatury, ubicia i głębokości umieszczenia.
- Czujnik wymaga kalibracji po zmianie gleby, doniczki, głębokości montażu lub egzemplarza sondy.
- Długotrwały kontakt nieosłoniętej elektroniki z wilgocią może doprowadzić do korozji i uszkodzenia.
- Pokrycie części pomiarowej dodatkową warstwą lakieru, kleju lub żywicy może zmienić wskazania i wymaga ponownej kalibracji.
- Nie używać do pomiaru wilgotności ciała, żywności, materiałów medycznych ani substancji niebezpiecznych.
- Nie traktować wyniku jako laboratoryjnego pomiaru objętościowej zawartości wody bez indywidualnej charakterystyki i walidacji.
Ograniczenia zastosowania
- bezpośrednia praca z napięciem sieciowym,
- systemy medyczne i aparatura podtrzymująca życie,
- systemy bezpieczeństwa osób i mienia,
- zastosowania lotnicze, automotive i przemysłowe wymagające certyfikowanych podzespołów,
- pomiary laboratoryjne bez przeprowadzenia charakterystyki czujnika,
- pomiar wilgotności cieczy spożywczych lub chemikaliów,
- praca całkowicie zanurzona w wodzie,
- montaż elektroniki bezpośrednio w mokrej glebie,
- użycie jako jedynego zabezpieczenia sterującego podlewaniem cennych upraw,
- praca na zewnątrz bez zabezpieczenia części elektronicznej przed opadami i kondensacją.
