P090

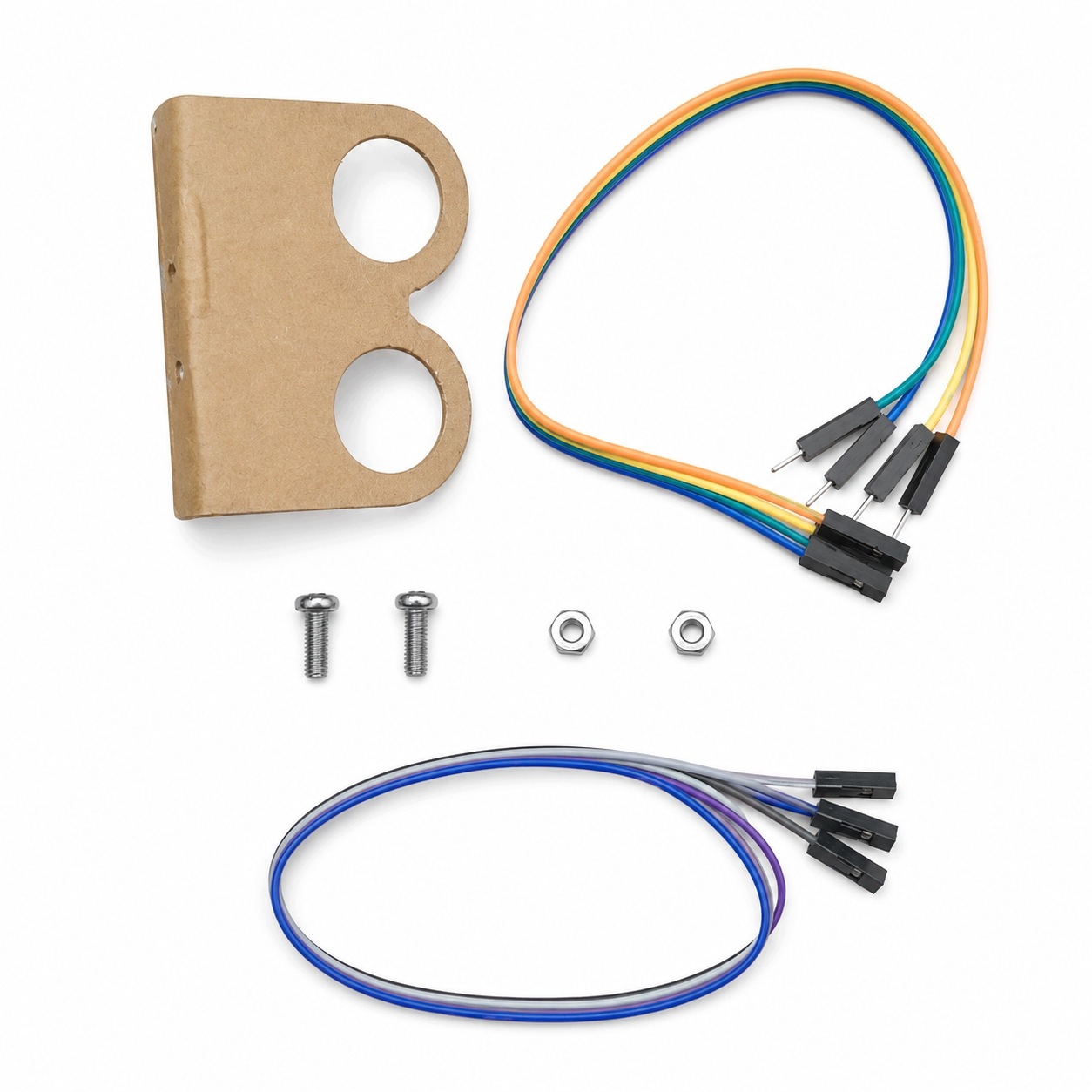

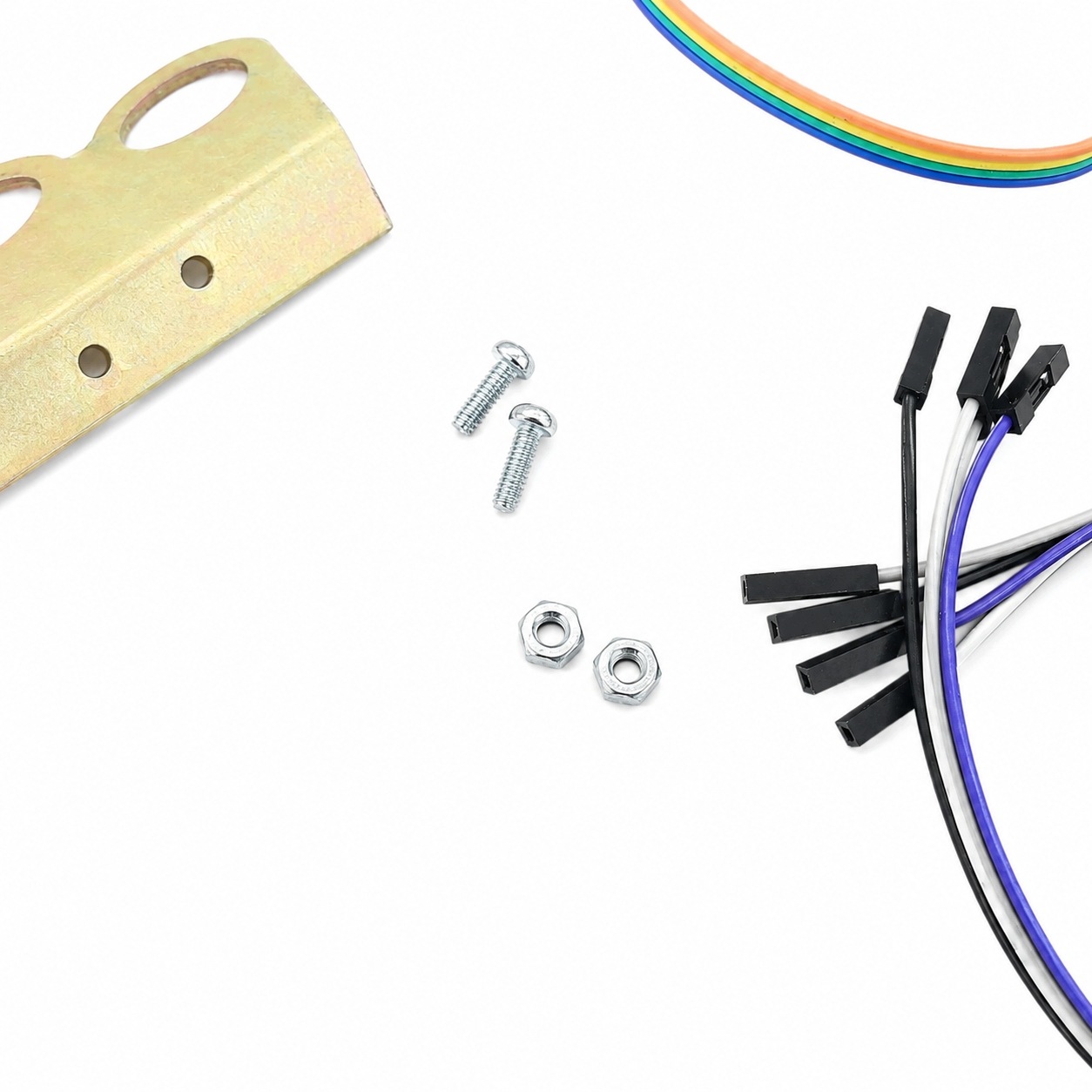

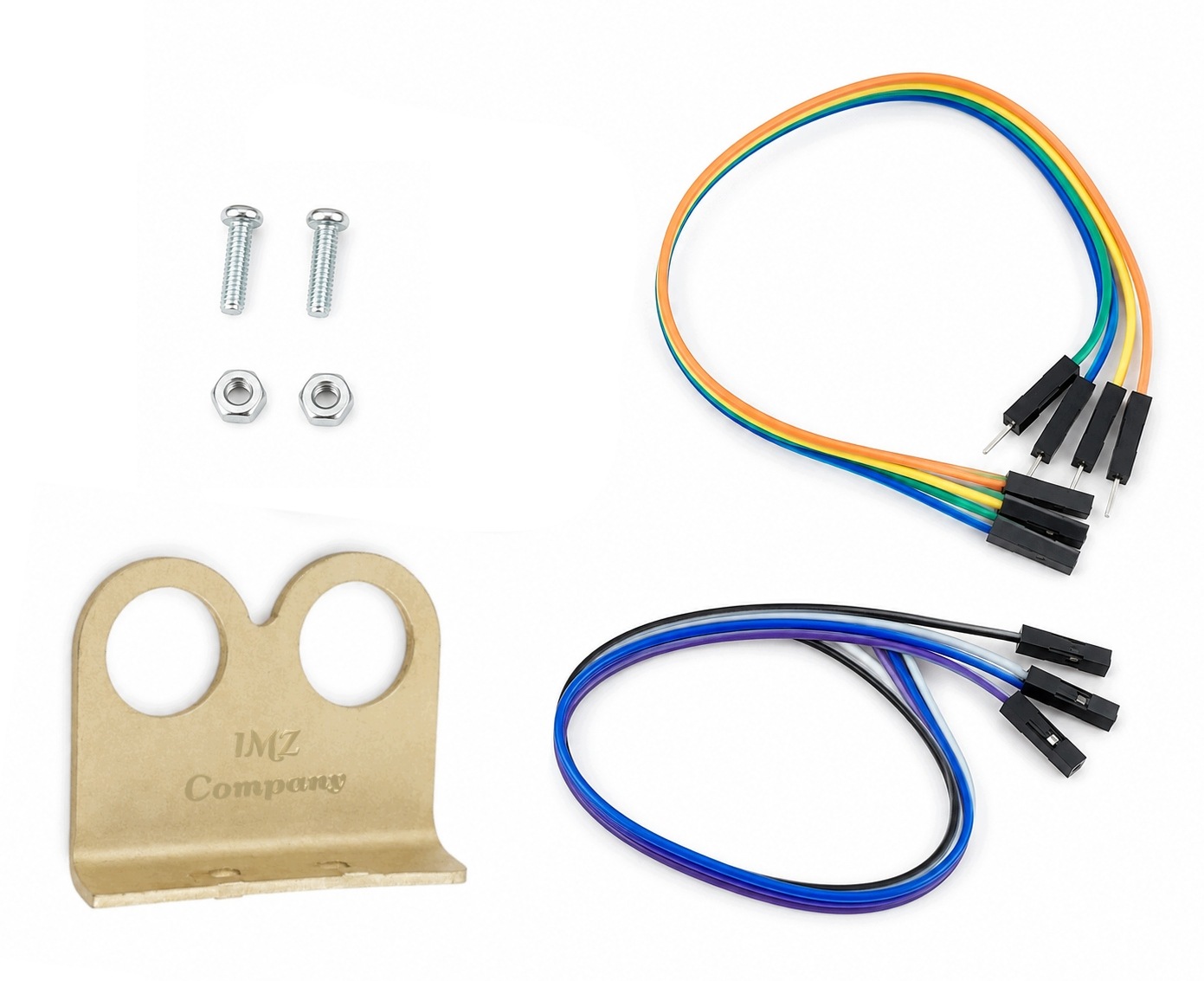

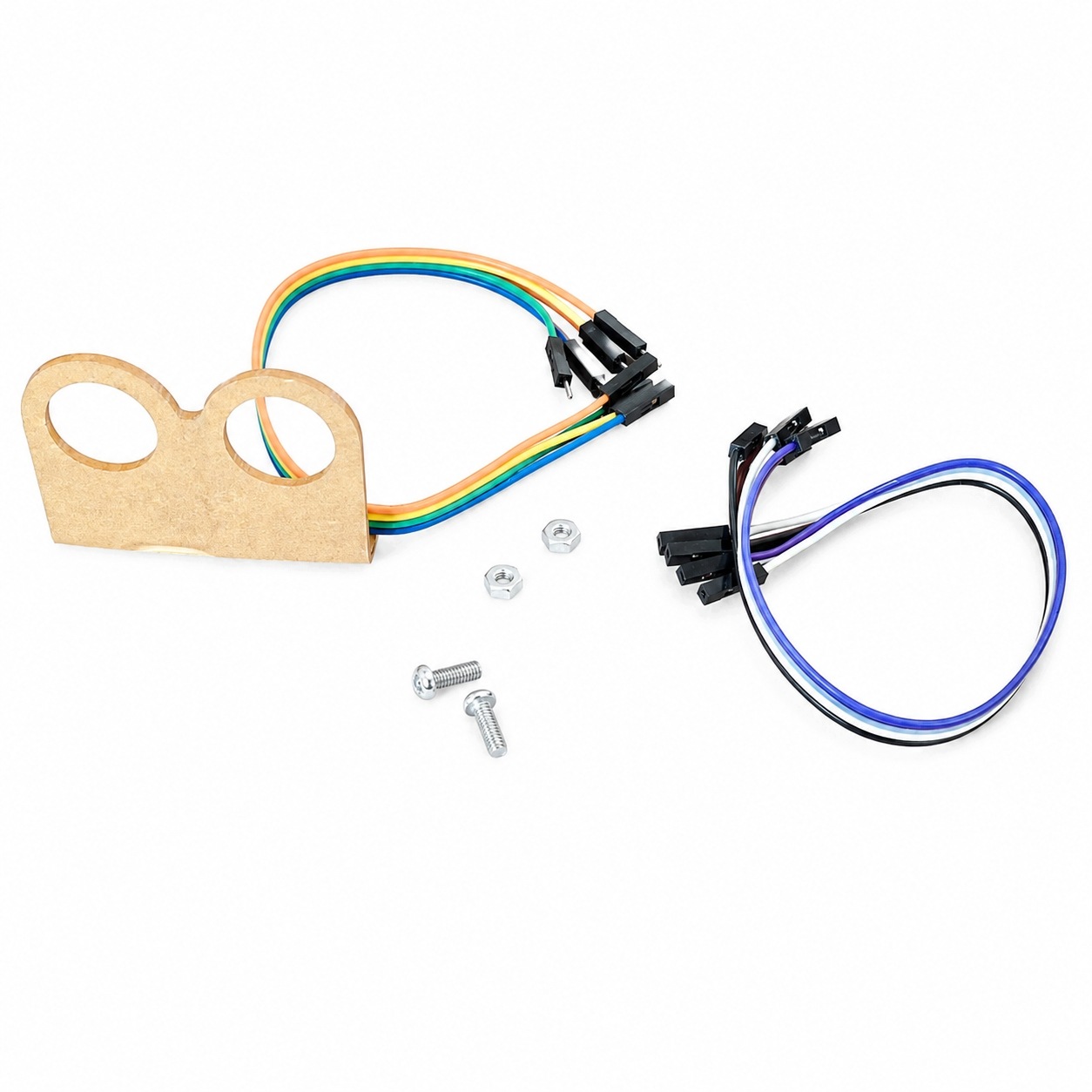

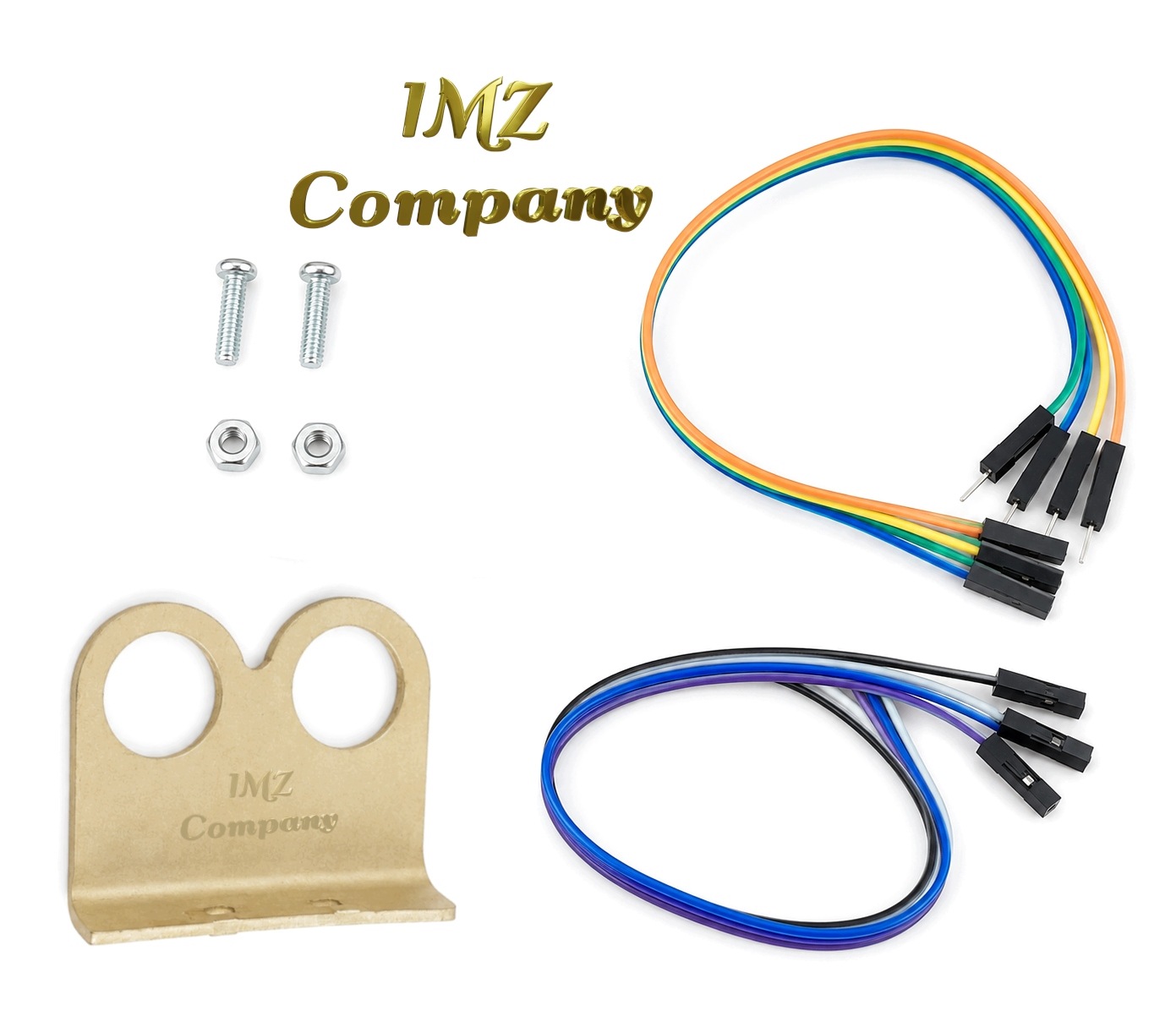

IMZ Uchwyt montażowy do czujnika HC-SR04 z przewodami

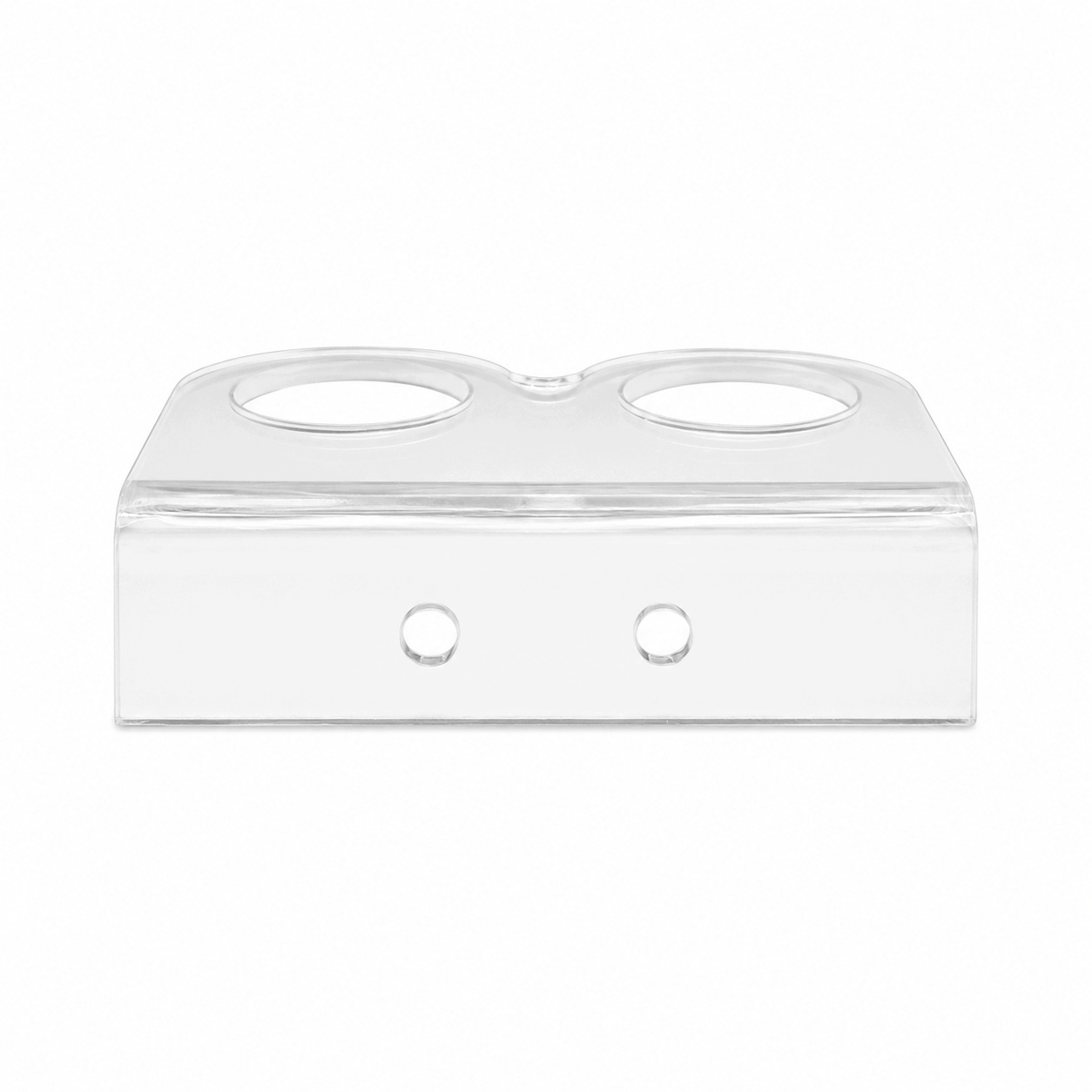

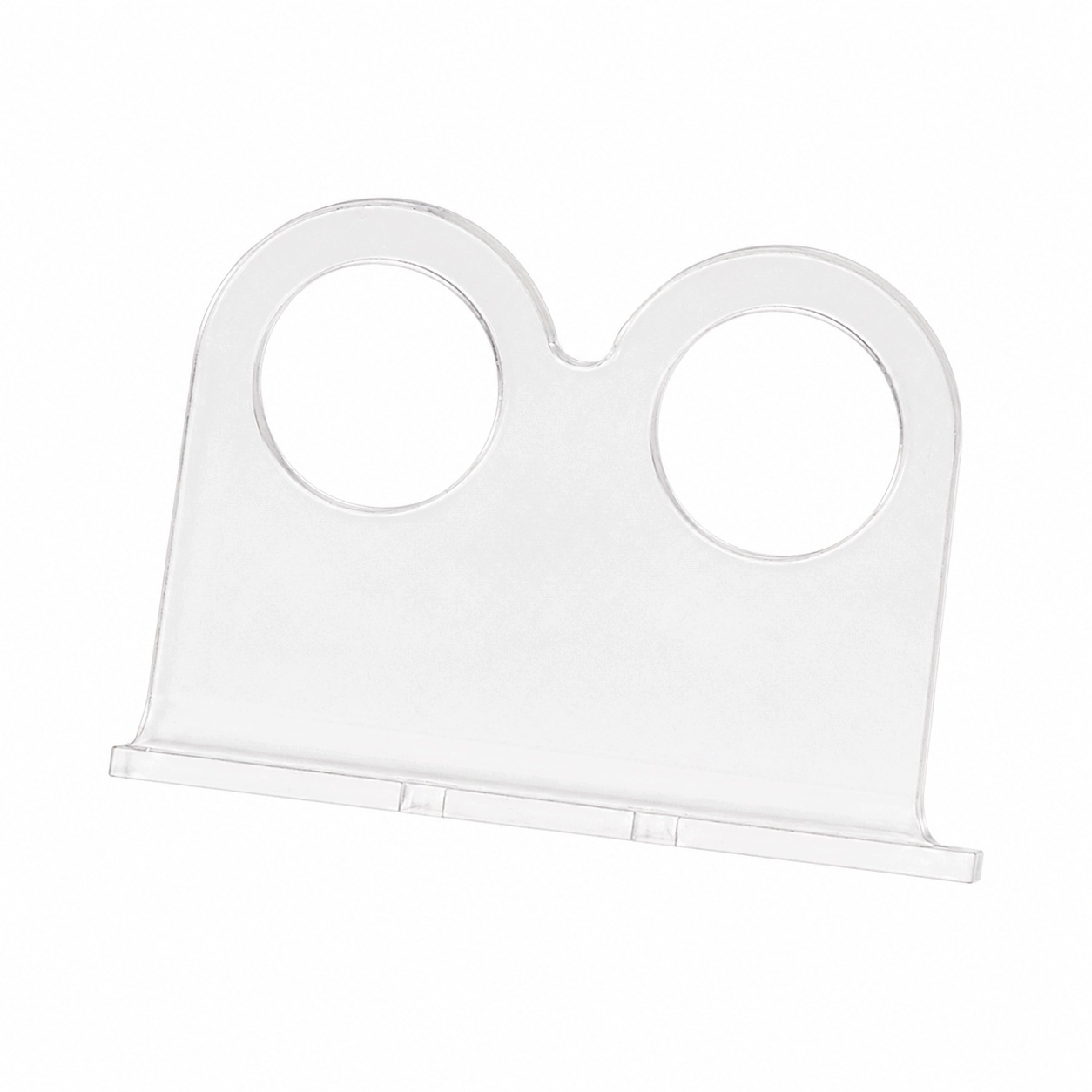

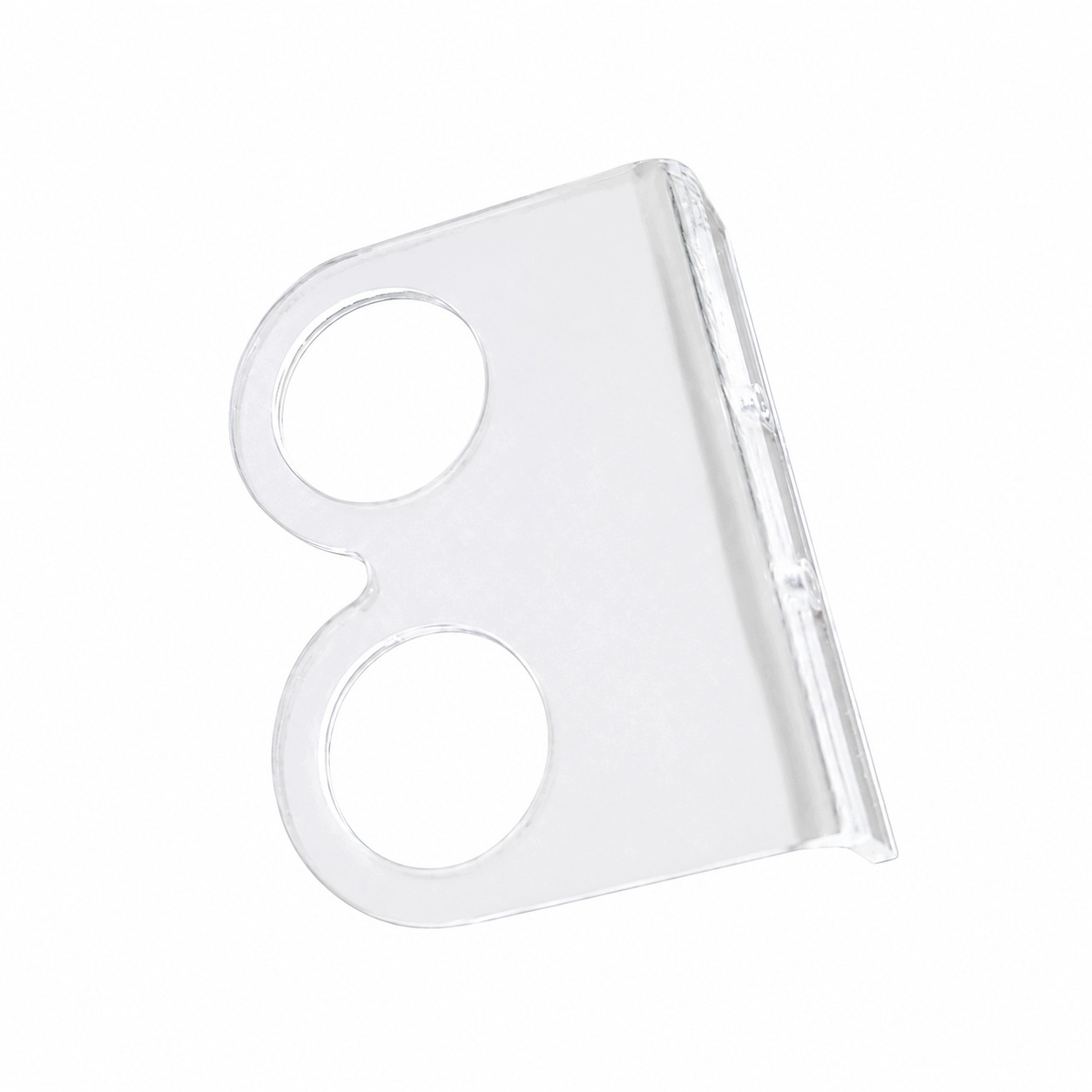

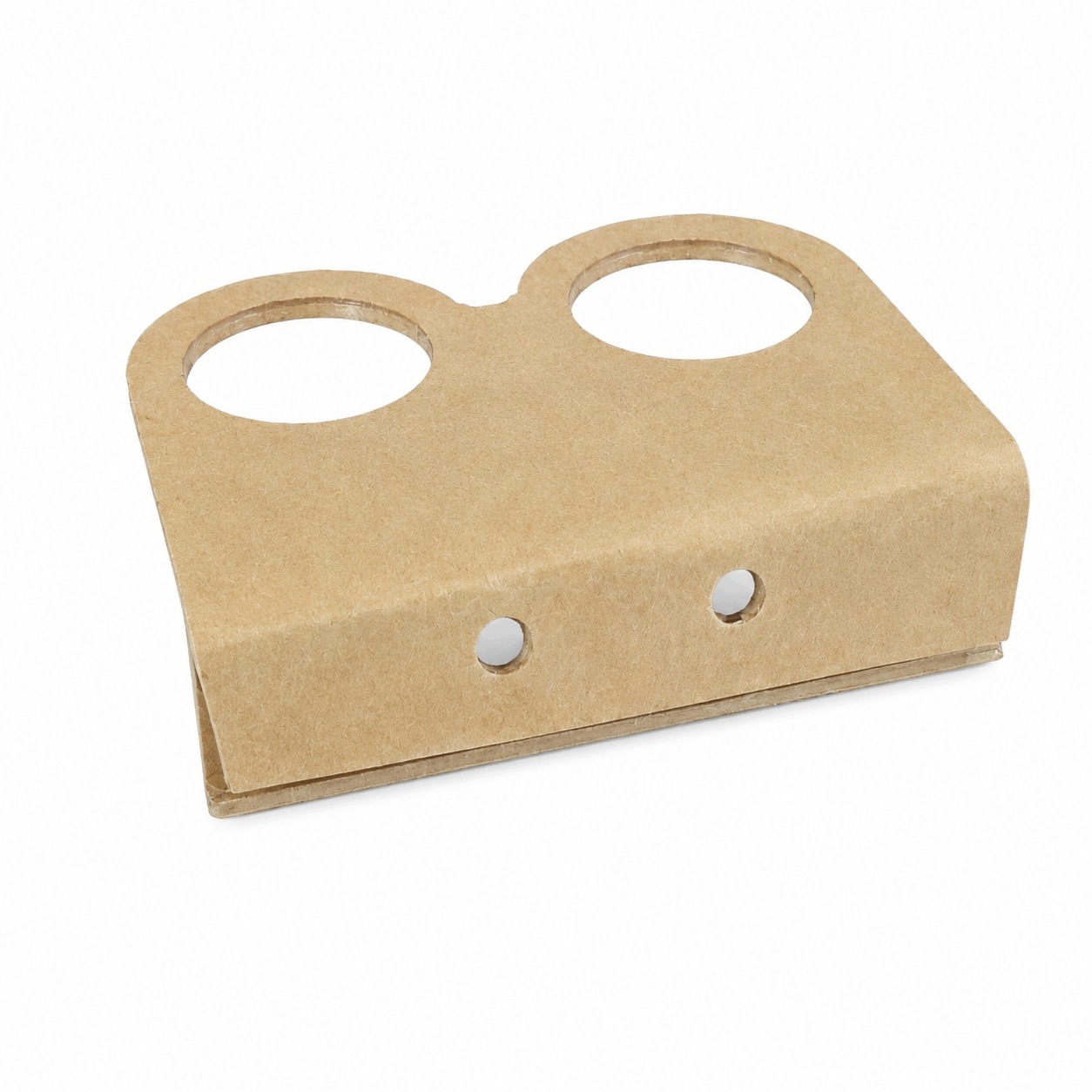

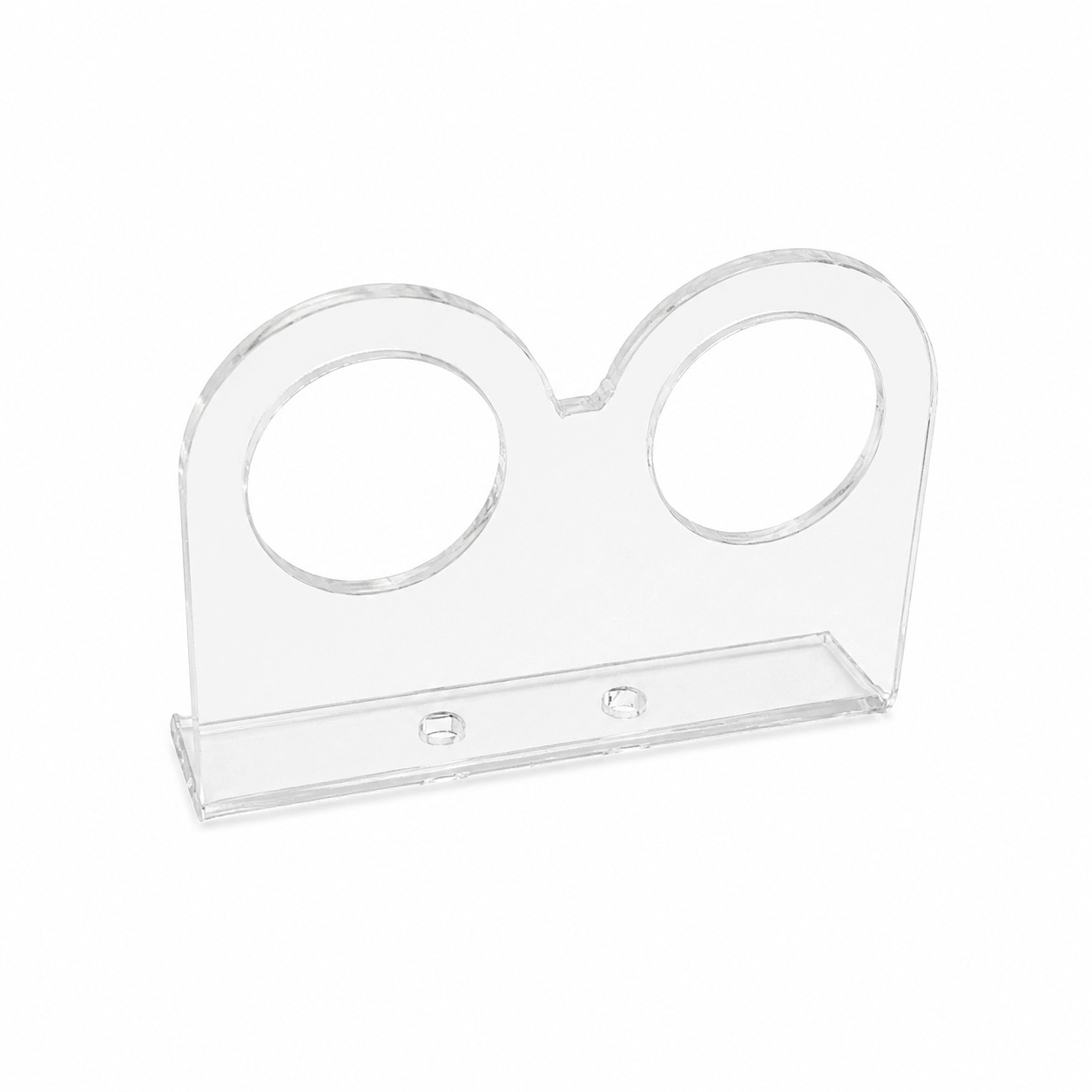

Uchwyt pozwala w prosty sposób zamocować popularny czujnik HC-SR04 w projekcie robotycznym lub pomiarowym. Dwa otwory utrzymują przetworniki czujnika we właściwym położeniu, a zagięta podstawa umożliwia przykręcenie całości do konstrukcji.

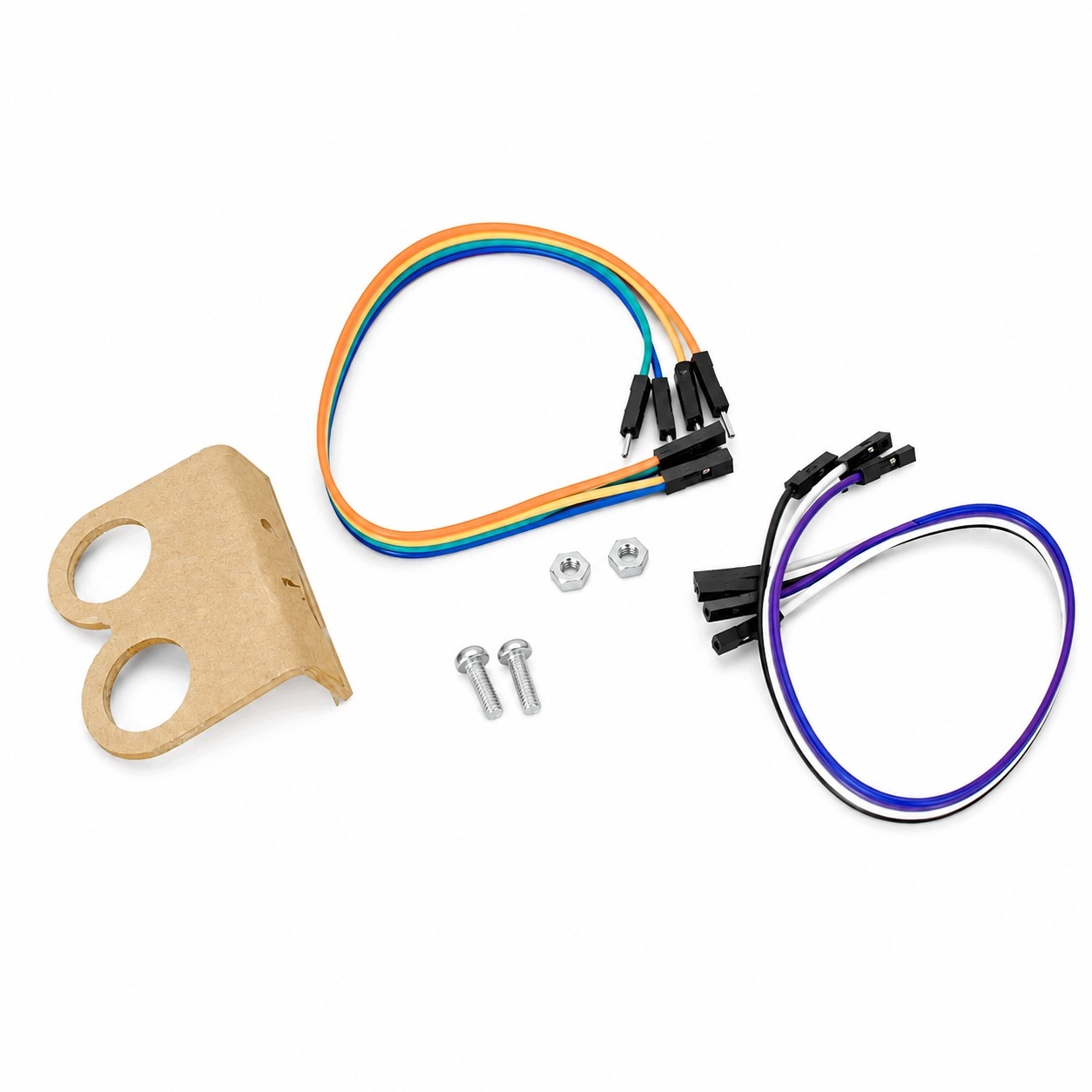

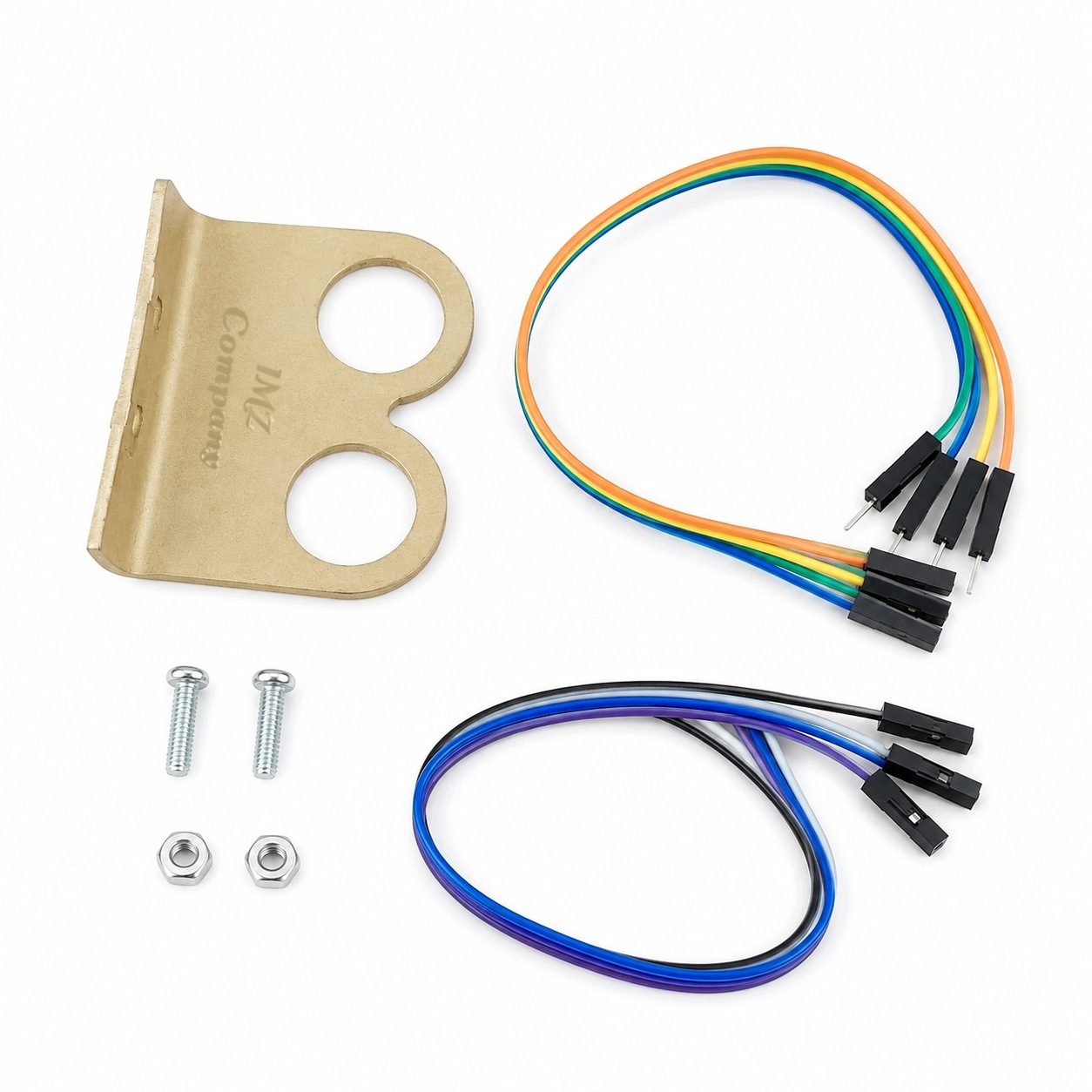

Dołączone przewody pozwalają dobrać sposób połączenia do rodzaju używanej płytki. Zestaw eliminuje konieczność samodzielnego wykonywania prostego mocowania i ułatwia wykonanie uporządkowanego prototypu.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
Zastosowanie:
- roboty omijające przeszkody
- pojazdy autonomiczne i zdalnie sterowane
- pomiar odległości od przeszkód
- systemy parkowania i sygnalizacji zbliżeniowej
- projekty Arduino, ESP32, ESP8266, Raspberry Pi i innych platform
- stanowiska edukacyjne i prototypowe
- montaż czujnika w obudowie lub na panelu konstrukcyjnym
02 Specyfikacja techniczna
Specyfikacja:
- kompatybilny czujnik: HC-SR04 w standardowym wykonaniu
- materiał uchwytu: tworzywo akrylowe
- liczba otworów na przetworniki: 2
- rodzaj przewodów: Dupont
- przewody żeńsko–męskie: 4 szt.
- przewody żeńsko–żeńskie: 4 szt.
- elementy montażowe: 2 śruby i 2 nakrętki
- kolor przewodów: różne kolory
- czujnik w zestawie: nie
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
IMZ Uchwyt montażowy do czujnika HC-SR04 z przewodami
Model / symbol: P090
Uchwyt pozwala w prosty sposób zamocować popularny czujnik HC-SR04 w projekcie robotycznym lub pomiarowym. Dwa otwory utrzymują przetworniki czujnika we właściwym położeniu, a zagięta podstawa umożliwia przykręcenie całości do konstrukcji.
Dołączone przewody pozwalają dobrać sposób połączenia do rodzaju używanej płytki. Zestaw eliminuje konieczność samodzielnego wykonywania prostego mocowania i ułatwia wykonanie uporządkowanego prototypu.
Podłączenie
Podłączenie
- Podłącz przewody do wyprowadzeń czujnika zgodnie z opisami:
VCC,TRIG,ECHO,GND. - Drugi koniec przewodów podłącz do sterownika lub płytki stykowej.
- Przed włączeniem zasilania sprawdź poprawność wszystkich połączeń.
- Sposób zasilania oraz poziomy logiczne dobierz zgodnie z dokumentacją używanego czujnika i sterownika.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
Przygotowanie uchwytu
- Sprawdź, czy na powierzchni uchwytu znajduje się papierowa lub foliowa warstwa ochronna.
- Usuń warstwę ochronną z obu stron elementu akrylowego.
- Nie używaj ostrych narzędzi, które mogłyby zarysować albo uszkodzić uchwyt.
Montaż czujnika
- Wsuń dwa cylindryczne przetworniki modułu HC-SR04 w duże otwory uchwytu.
- Ustaw płytkę czujnika tak, aby złącze było dostępne po zamontowaniu.
- Przymocuj zagiętą podstawę uchwytu do obudowy, podwozia robota albo panelu konstrukcyjnego za pomocą dołączonych śrub i nakrętek.
- Dokręcaj śruby stopniowo i bez używania nadmiernej siły.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
Zastosowanie:
- roboty omijające przeszkody
- pojazdy autonomiczne i zdalnie sterowane
- pomiar odległości od przeszkód
- systemy parkowania i sygnalizacji zbliżeniowej
- projekty Arduino, ESP32, ESP8266, Raspberry Pi i innych platform
- stanowiska edukacyjne i prototypowe
- montaż czujnika w obudowie lub na panelu konstrukcyjnym
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Czy czujnik HC-SR04 znajduje się w zestawie?
Nie. Oferta obejmuje uchwyt, elementy montażowe i przewody. Czujnik należy dokupić oddzielnie.
Dlaczego uchwyt ma brązową lub beżową powierzchnię?
Najczęściej jest to papierowa warstwa ochronna zabezpieczająca akryl podczas transportu. Należy ją ostrożnie usunąć przed montażem.
Do czego służą dwa rodzaje przewodów?
Przewody żeńsko–żeńskie mogą być użyte między dwoma złączami goldpin, a przewody żeńsko–męskie ułatwiają połączenie czujnika z płytką stykową lub gniazdem żeńskim.
Czy uchwyt pasuje do każdego czujnika ultradźwiękowego?
Nie. Zestaw jest przeznaczony przede wszystkim do standardowego modułu HC-SR04. Przed użyciem z zamiennikiem należy porównać jego wymiary i rozstaw przetworników.
Czy akryl można dodatkowo wiercić?
Jest to możliwe, ale wymaga odpowiednich narzędzi i ostrożności. Niewłaściwe wiercenie może spowodować pęknięcie materiału.
Czy przewody można podłączać według ich kolorów?
Nie należy polegać wyłącznie na kolorach. Każdy przewód należy przypisać do właściwego sygnału i sprawdzić połączenia przed włączeniem zasilania.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
i Ważne informacje dotyczące bezpieczeństwa
Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.
Przeznaczenie produktu
- montaż standardowego czujnika HC-SR04
- zastosowania edukacyjne, hobbystyczne i prototypowe
- budowa robotów, pojazdów oraz układów pomiaru odległości
- mechaniczne ustalenie położenia czujnika względem konstrukcji urządzenia
- produkt jest elementem przeznaczonym do montażu w urządzeniach elektronicznych i konstrukcjach prototypowych
- przed rozpoczęciem montażu należy odłączyć zasilanie całego układu
- należy upewnić się, że uchwyt jest stabilnie przymocowany i nie ma możliwości poluzowania podczas pracy
- śruby należy dokręcać z wyczuciem, aby nie pękł element akrylowy
- niewykorzystane elementy montażowe należy przechowywać poza zasięgiem małych dzieci
- przewody należy prowadzić w sposób zapobiegający ich przetarciu, wyrwaniu lub zwarciu
- produkt nie jest zabawką i powinien być używany pod nadzorem osoby posiadającej podstawową wiedzę z zakresu elektroniki
Na co zwrócić uwagę
- czujnik HC-SR04 nie jest częścią zestawu
- przed zasileniem układu sprawdź kolejność przewodów
VCC,TRIG,ECHOiGND - nie dokręcaj śrub z nadmierną siłą
- nie wyginaj elementu akrylowego na zimno
- nie używaj uchwytu, jeżeli jest pęknięty lub mechanicznie uszkodzony
- produkt nie jest przeznaczony do pracy w miejscach narażonych na silne drgania bez dodatkowego zabezpieczenia połączeń
- kolory przewodów są pomocnicze i nie określają automatycznie ich funkcji elektrycznej
Ograniczenia zastosowania
- zastosowania wymagające certyfikowanego systemu bezpieczeństwa
- urządzenia medyczne i systemy podtrzymywania życia
- profesjonalne systemy antykolizyjne pojazdów
- instalacje, w których awaria czujnika może spowodować zagrożenie dla ludzi lub mienia
- montaż czujników o wymiarach innych niż standardowy HC-SR04 bez wcześniejszego sprawdzenia dopasowania
- praca na zewnątrz bez dodatkowej ochrony przed wilgocią, promieniowaniem UV i warunkami atmosferycznymi
