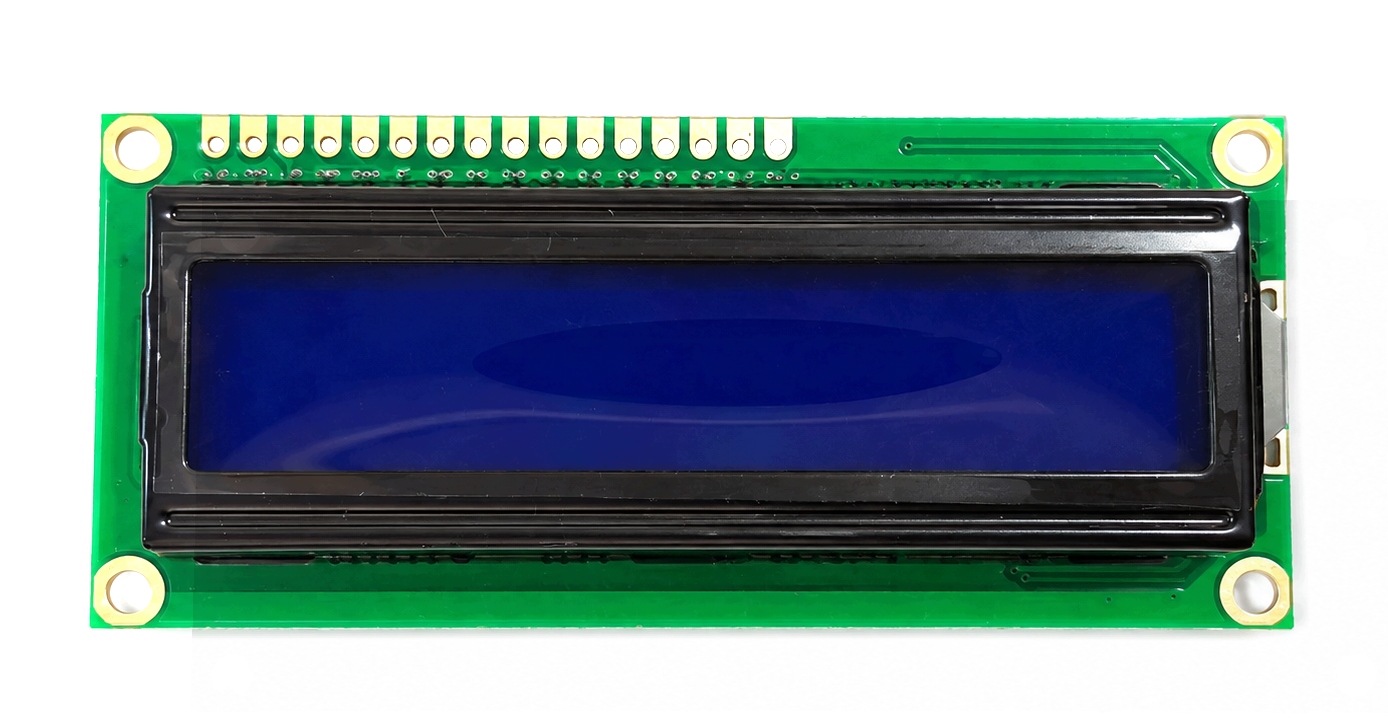

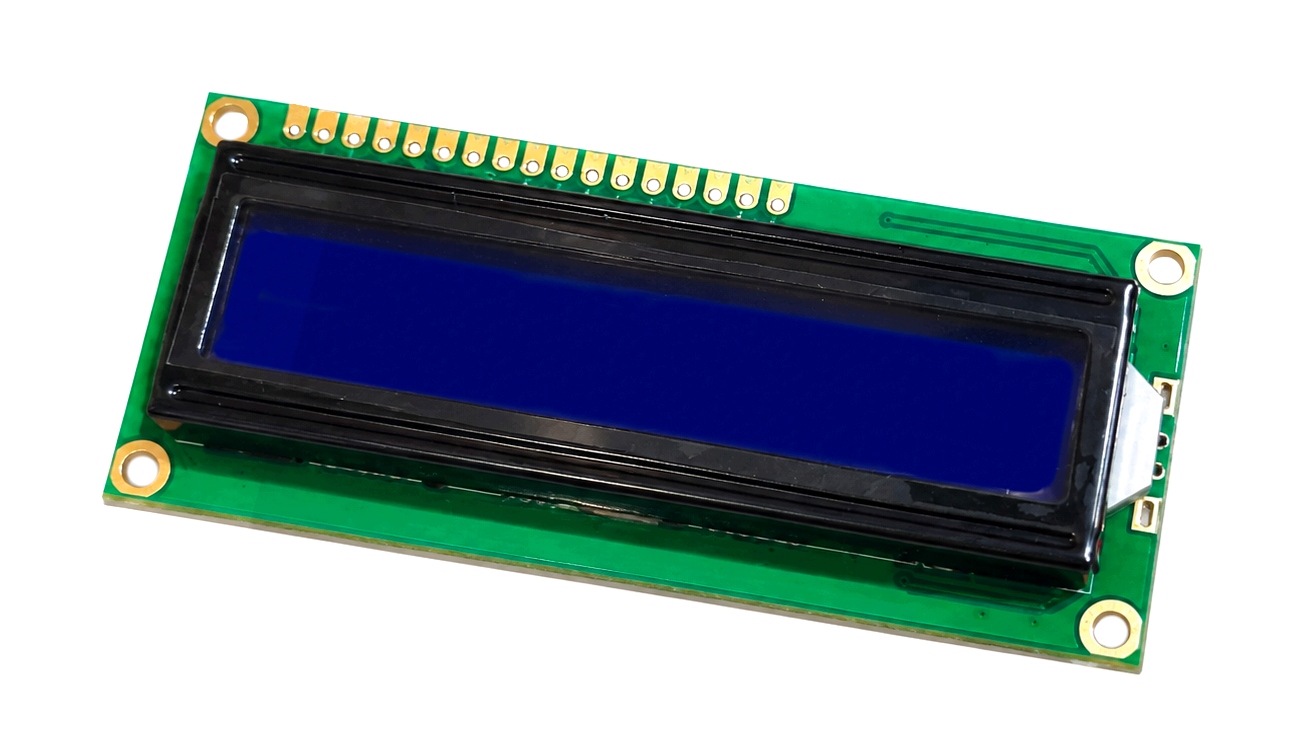

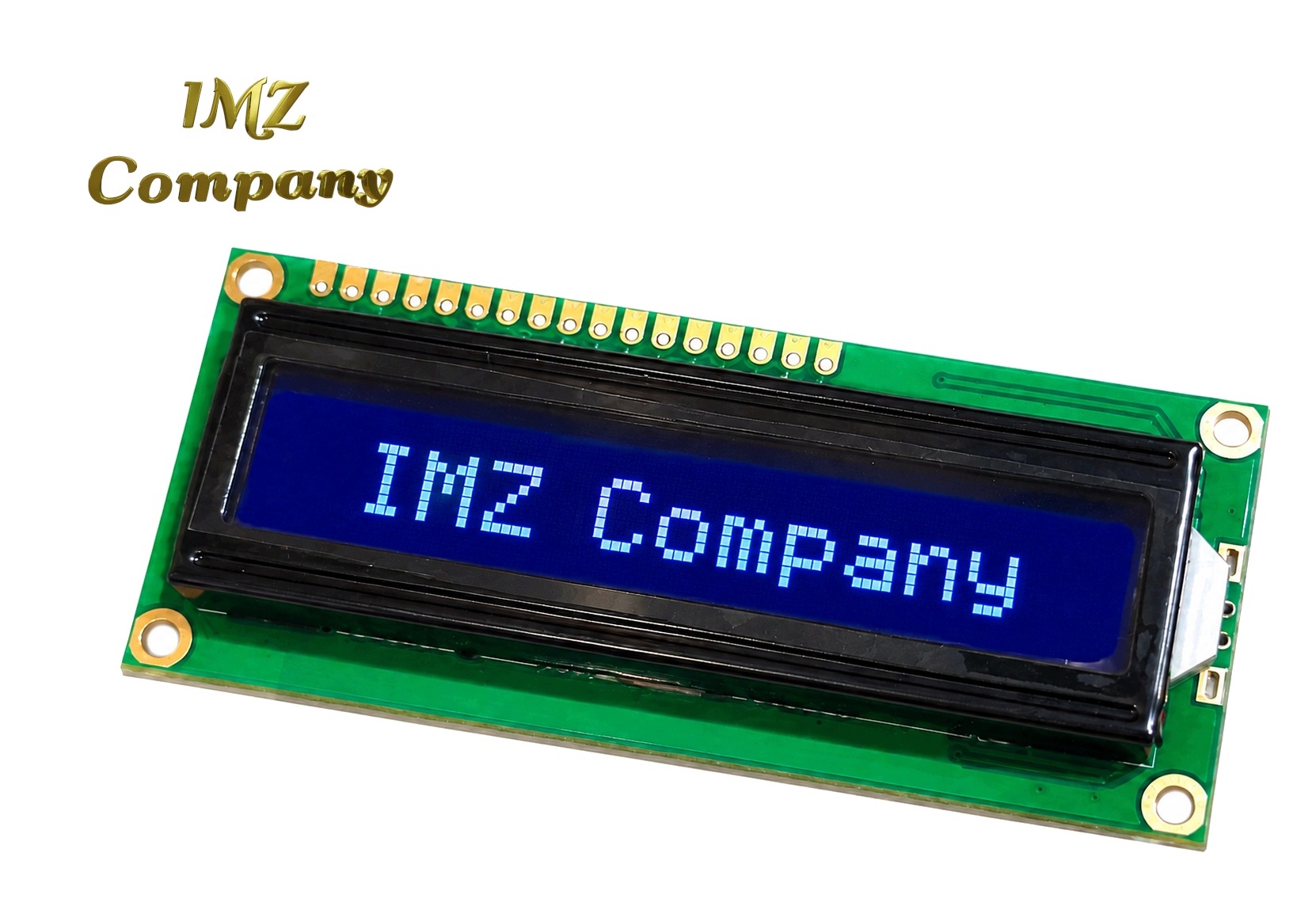

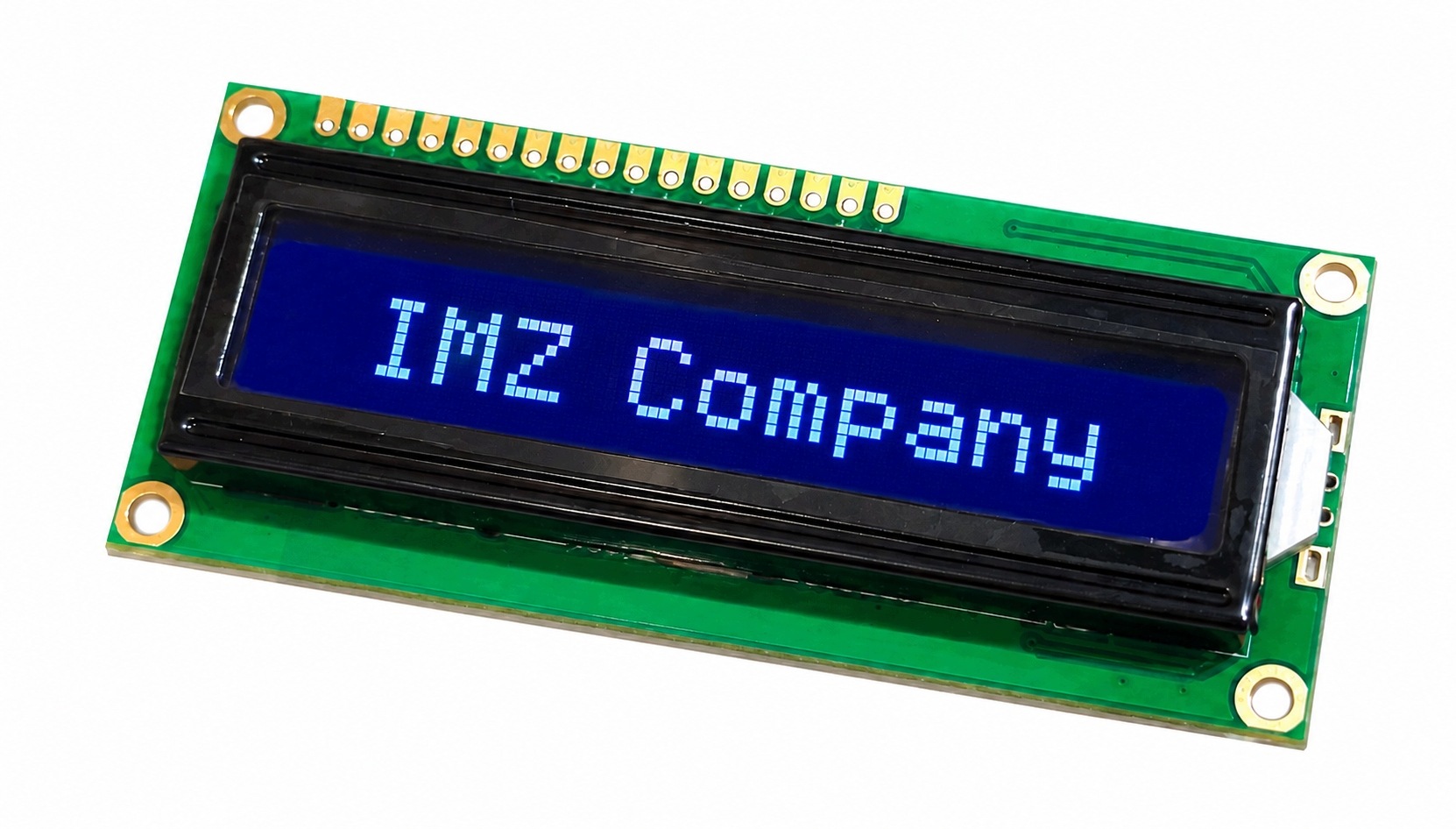

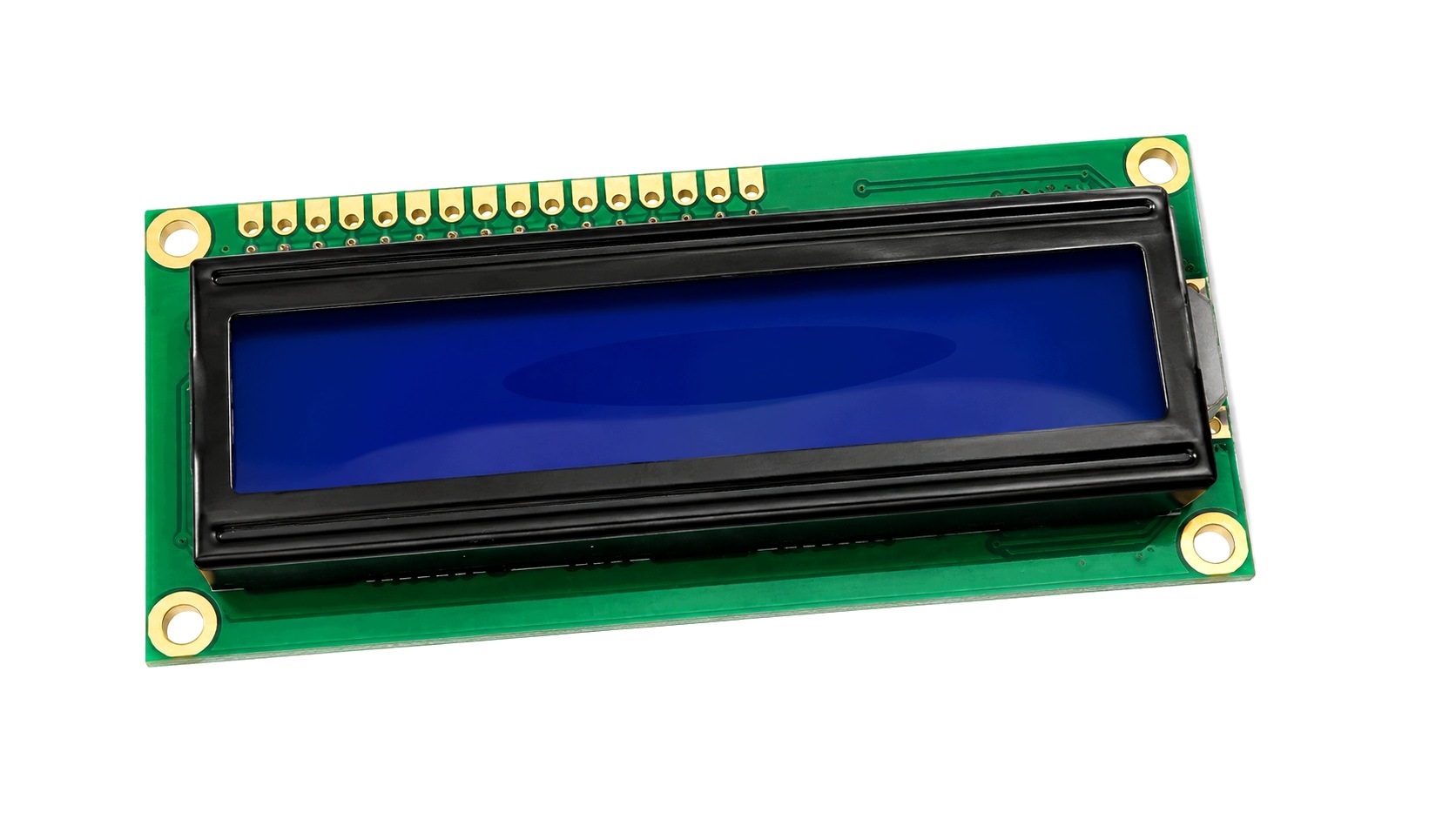

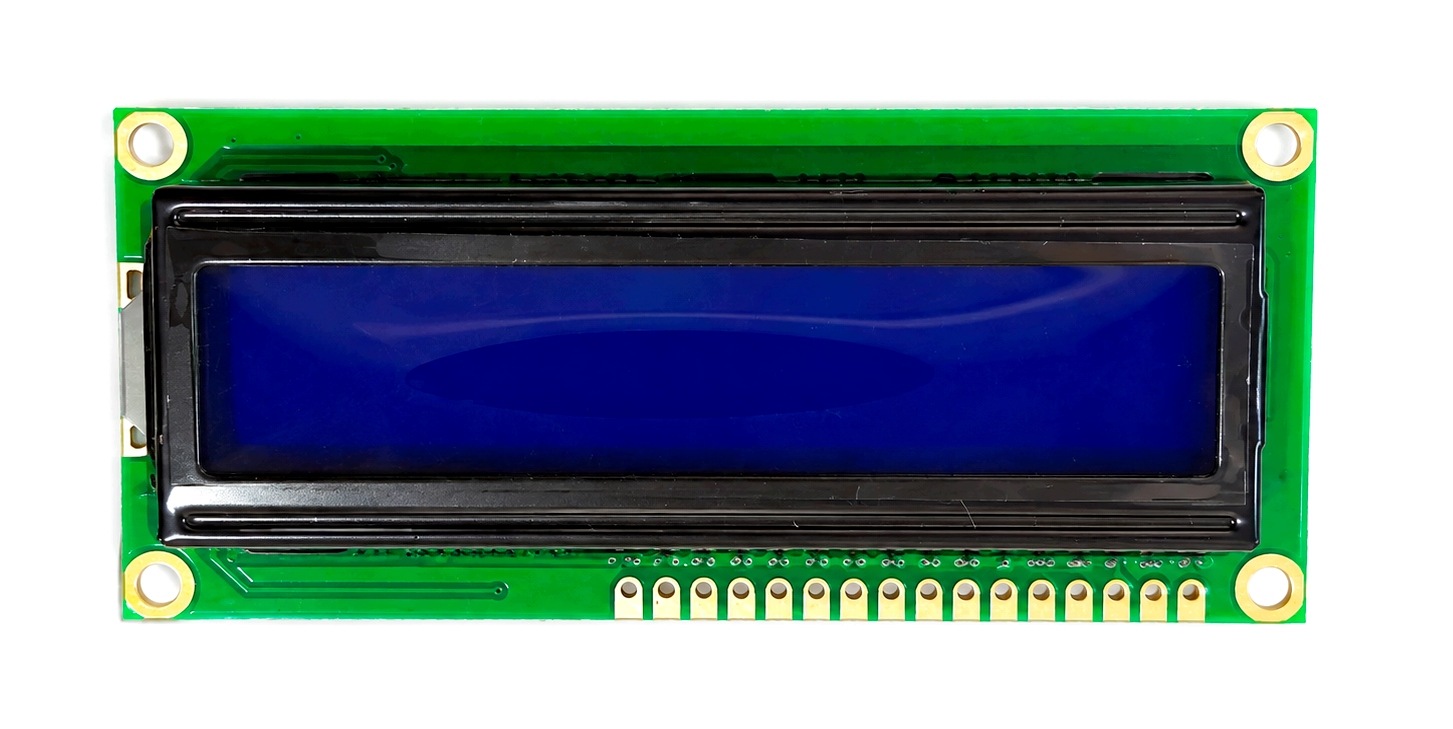

IMZ Company Wyświetlacz LCD 1602 niebieski 16×2 znaki
Alfanumeryczny wyświetlacz LCD 1602 z niebieskim podświetleniem, przeznaczony do prezentowania tekstu, liczb, symboli oraz prostych komunikatów w projektach elektronicznych. Ekran umożliwia wyświetlenie 16 znaków w każdym z 2 wierszy i korzysta ze standardowego, równoległego interfejsu zgodnego z popularnymi sterownikami typu HD44780.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
zastosowanie
- projekty z Arduino i innymi płytkami zgodnymi z Arduino
- urządzenia oparte na mikrokontrolerach AVR, PIC, STM32 i ESP
- mierniki i proste urządzenia pomiarowe
- sterowniki temperatury, wilgotności i innych parametrów
- zegary, timery i liczniki
- panele obsługi urządzeń
- zasilacze laboratoryjne i regulatory
- automatyka domowa
- robotyka i modele
- projekty edukacyjne
- prototypy wykonywane na płytkach stykowych
- prezentowanie komunikatów diagnostycznych
02 Specyfikacja techniczna
specyfikacja
| Parametr | Wartość | |---|---| | Marka | IMZ Company | | Typ | alfanumeryczny wyświetlacz LCD | | Format | 16 znaków × 2 wiersze | | Łączna liczba pozycji znakowych | 32 | | Kolor tła | niebieski | | Kolor znaków | jasny, zależny od wersji wykonania | | Podświetlenie | LED | | Interfejs | równoległy | | Tryb transmisji | 4-bitowy lub 8-bitowy | | Sterownik | zgodny z HD44780 lub odpowiednikiem | | Typowe napięcie logiki | 5 V DC | | Regulacja kontrastu | zewnętrzna, pin VO | | Liczba pinów | 16 | | Raster pinów | 2,54 mm | | Wymiary płytki | około 80 × 36 mm | | Pole widoczne ekranu | około 64,5 × 16 mm | | Otwory montażowe | 4 | | Moduł I2C | brak – może zostać dołączony osobno |
Wymiary, kolor znaków, rodzaj zastosowanego sterownika oraz sposób ograniczenia prądu podświetlenia mogą nieznacznie różnić się pomiędzy seriami produkcyjnymi. Przed przygotowaniem obudowy należy sprawdzić rzeczywiste wymiary otrzymanego egzemplarza.
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
IMZ Company Wyświetlacz LCD 1602 niebieski 16×2 znaki
Model / symbol: P067
Alfanumeryczny wyświetlacz LCD 1602 z niebieskim podświetleniem, przeznaczony do prezentowania tekstu, liczb, symboli oraz prostych komunikatów w projektach elektronicznych. Ekran umożliwia wyświetlenie 16 znaków w każdym z 2 wierszy i korzysta ze standardowego, równoległego interfejsu zgodnego z popularnymi sterownikami typu HD44780.

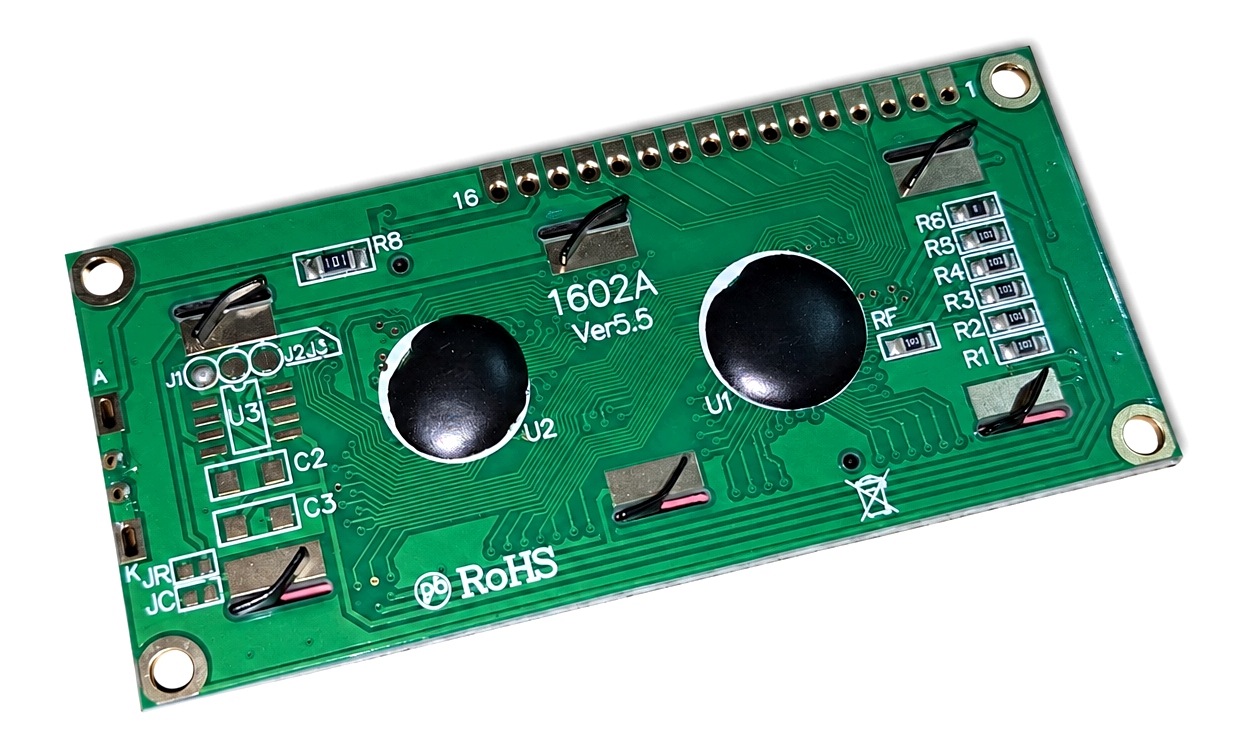

Podłączenie
Opis pinów
| Pin | Oznaczenie | Funkcja | |---:|---|---| | 1 | VSS | masa zasilania GND | | 2 | VDD | zasilanie części logicznej, typowo +5 V | | 3 | VO / V0 | regulacja kontrastu | | 4 | RS | wybór rejestru: instrukcje lub dane | | 5 | R/W | wybór odczytu lub zapisu | | 6 | E | sygnał Enable zatwierdzający transmisję | | 7 | D0 | linia danych bit 0 | | 8 | D1 | linia danych bit 1 | | 9 | D2 | linia danych bit 2 | | 10 | D3 | linia danych bit 3 | | 11 | D4 | linia danych bit 4 | | 12 | D5 | linia danych bit 5 | | 13 | D6 | linia danych bit 6 | | 14 | D7 | linia danych bit 7 | | 15 | A / LED+ | anoda podświetlenia LED | | 16 | K / LED- | katoda podświetlenia LED |
Typowe podłączenie w trybie 4-bitowym
- Podłącz pin VSS do masy układu.
- Podłącz pin VDD do napięcia 5 V.
- Podłącz skrajne wyprowadzenia potencjometru około 10 kΩ do 5 V i GND, a jego suwak do pinu VO.
- Podłącz pin RS do wybranego wyjścia cyfrowego mikrokontrolera.
- Podłącz pin R/W do GND, jeżeli odczyt danych z wyświetlacza nie będzie używany.
- Podłącz pin E do wybranego wyjścia cyfrowego mikrokontrolera.
- Podłącz linie D4–D7 do czterech wyjść cyfrowych mikrokontrolera.
- Podłącz podświetlenie do pinów A i K, uwzględniając prawidłową polaryzację i ograniczenie prądu.
- Skonfiguruj bibliotekę zgodnie z numerami wykorzystanych pinów.
W trybie 4-bitowym linie D0–D3 pozostają niewykorzystane.
Przykład dla Arduino
Przykładowe przypisanie:
- RS → pin 12
- E → pin 11
- D4 → pin 5
- D5 → pin 4
- D6 → pin 3
- D7 → pin 2
- R/W → GND
#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
lcd.begin(16, 2);
lcd.print("IMZ Company");
lcd.setCursor(0, 1);
lcd.print("LCD 1602");
}
void loop() {
}
Numery pinów można zmienić, podając odpowiednią konfigurację podczas tworzenia obiektu LiquidCrystal.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
Uruchomienie wyświetlacza
- Sprawdź numerację pinów na płytce.
- Podłącz zasilanie, masę oraz układ regulacji kontrastu.
- Podłącz linie sterujące RS i E.
- Wybierz tryb 4-bitowy albo 8-bitowy.
- W trybie 4-bitowym podłącz linie D4–D7.
- Ustaw pin R/W w stan niski przez połączenie z GND, jeżeli korzystasz wyłącznie z zapisu.
- Podłącz podświetlenie z zachowaniem polaryzacji.
- Uruchom program inicjalizujący ekran jako wyświetlacz 16×2.
- Wyreguluj kontrast potencjometrem.
Regulacja kontrastu
Po pierwszym uruchomieniu ekran może wyglądać na pusty, mimo że układ działa. Powoli obracaj potencjometrem regulującym napięcie na pinie VO. Przy nieprawidłowym kontraście znaki mogą być niewidoczne albo ekran może wyświetlać pełne prostokąty.
Wyświetlanie tekstu
Po inicjalizacji należy ustawić pozycję kursora i przesłać tekst do wyświetlacza. Pierwszy znak ma współrzędne kolumny 0 i wiersza 0. Drugi wiersz ma numer 1.
Własne znaki
Sterowniki zgodne z HD44780 pozwalają zapisać w pamięci CGRAM własne wzory znaków. Mogą to być między innymi strzałki, ikony baterii, symbole temperatury lub proste wskaźniki.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
zastosowanie
- projekty z Arduino i innymi płytkami zgodnymi z Arduino
- urządzenia oparte na mikrokontrolerach AVR, PIC, STM32 i ESP
- mierniki i proste urządzenia pomiarowe
- sterowniki temperatury, wilgotności i innych parametrów
- zegary, timery i liczniki
- panele obsługi urządzeń
- zasilacze laboratoryjne i regulatory
- automatyka domowa
- robotyka i modele
- projekty edukacyjne
- prototypy wykonywane na płytkach stykowych
- prezentowanie komunikatów diagnostycznych
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Czy wyświetlacz ma interfejs I2C?
Nie. Jest to standardowa wersja z 16-pinowym interfejsem równoległym. Do obsługi przez I2C można zastosować osobny konwerter, najczęściej oparty na układzie PCF8574.
Ile znaków można wyświetlić?
Ekran ma dwa wiersze po 16 pozycji, czyli jednocześnie może pokazać do 32 znaków.
Czy wyświetlacz działa z Arduino?
Tak. Może być obsługiwany między innymi za pomocą standardowej biblioteki LiquidCrystal.
Czy trzeba podłączać wszystkie osiem linii danych?
Nie. Najczęściej używa się trybu 4-bitowego, w którym potrzebne są tylko linie D4–D7.
Do czego służy pin VO?
Pin VO odpowiada za ustawienie kontrastu znaków. Najczęściej podłącza się go do suwaka potencjometru około 10 kΩ.
Dlaczego ekran świeci, ale nie wyświetla tekstu?
Najczęstsze przyczyny to nieustawiony kontrast, błędne połączenie pinów, brak inicjalizacji jako ekran 16×2 albo niezgodna konfiguracja biblioteki.
Co oznacza rząd czarnych prostokątów?
Zwykle oznacza to, że wyświetlacz jest zasilany i ma ustawiony kontrast, ale nie został prawidłowo zainicjalizowany przez mikrokontroler.
Czy można wyświetlać polskie znaki?
Standardowy zestaw znaków zależy od zastosowanego sterownika i jego wersji pamięci znaków. Polskie litery zwykle nie są dostępne jako komplet. Wybrane symbole można utworzyć samodzielnie w pamięci znaków użytkownika.
Czy można sterować wyświetlaczem z układu 3,3 V?
Jest to możliwe w wielu konfiguracjach, ale należy sprawdzić poziomy logiczne konkretnego modułu i mikrokontrolera. Sam wyświetlacz jest zwykle zasilany napięciem 5 V.
Czy podświetlenie wymaga rezystora?
Zależy to od wersji płytki. Niektóre moduły mają rezystor ograniczający prąd na płytce, a inne wymagają dodania go zewnętrznie. Należy sprawdzić konkretny egzemplarz przed podłączeniem.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
