IMZ Nadajnik 433MHz uniwersalny samokopjujący pilot 4 przyciski fixed code

P301

IMZ Nadajnik 433MHz uniwersalny samokopjujący pilot 4 przyciski fixed code

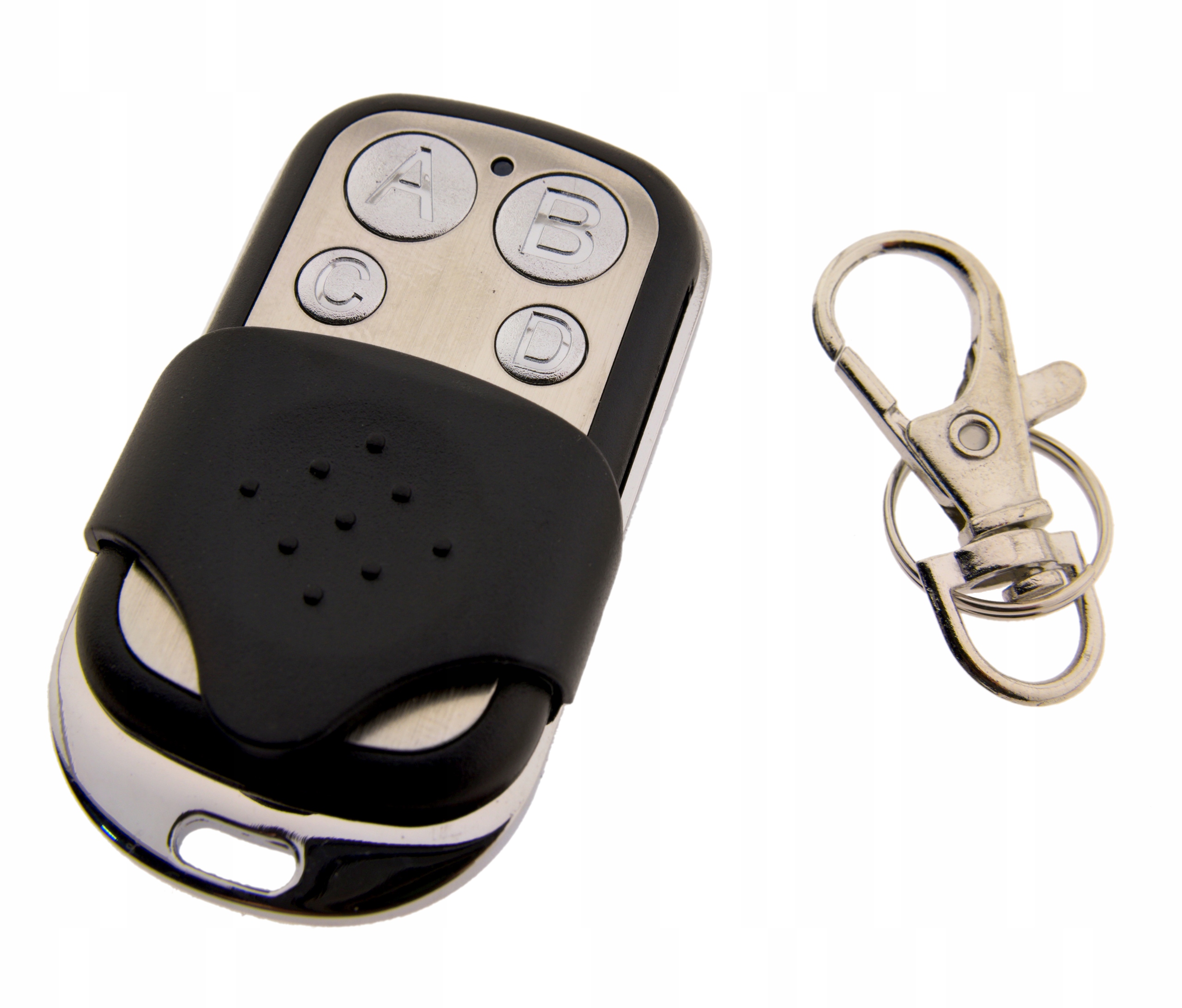

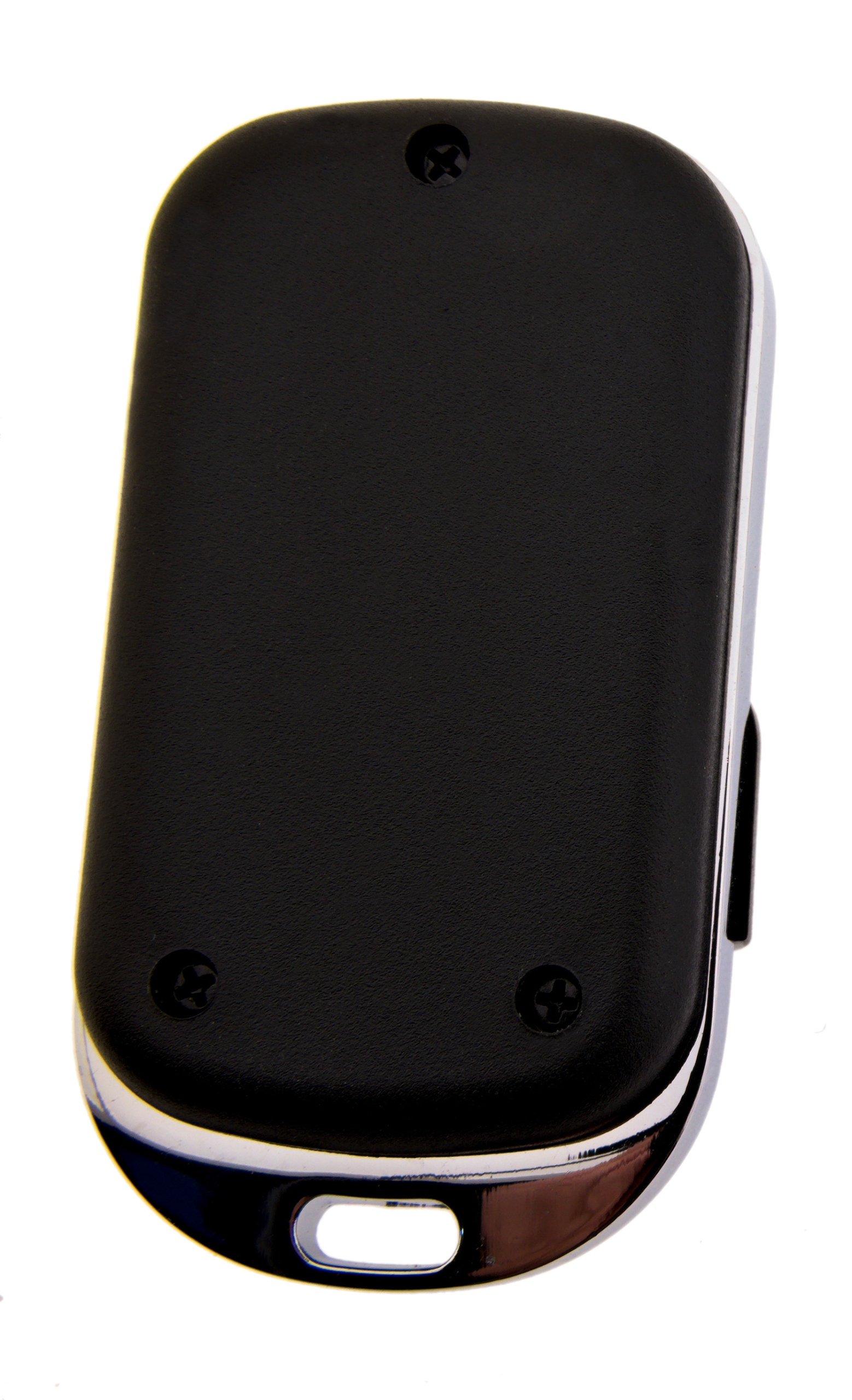

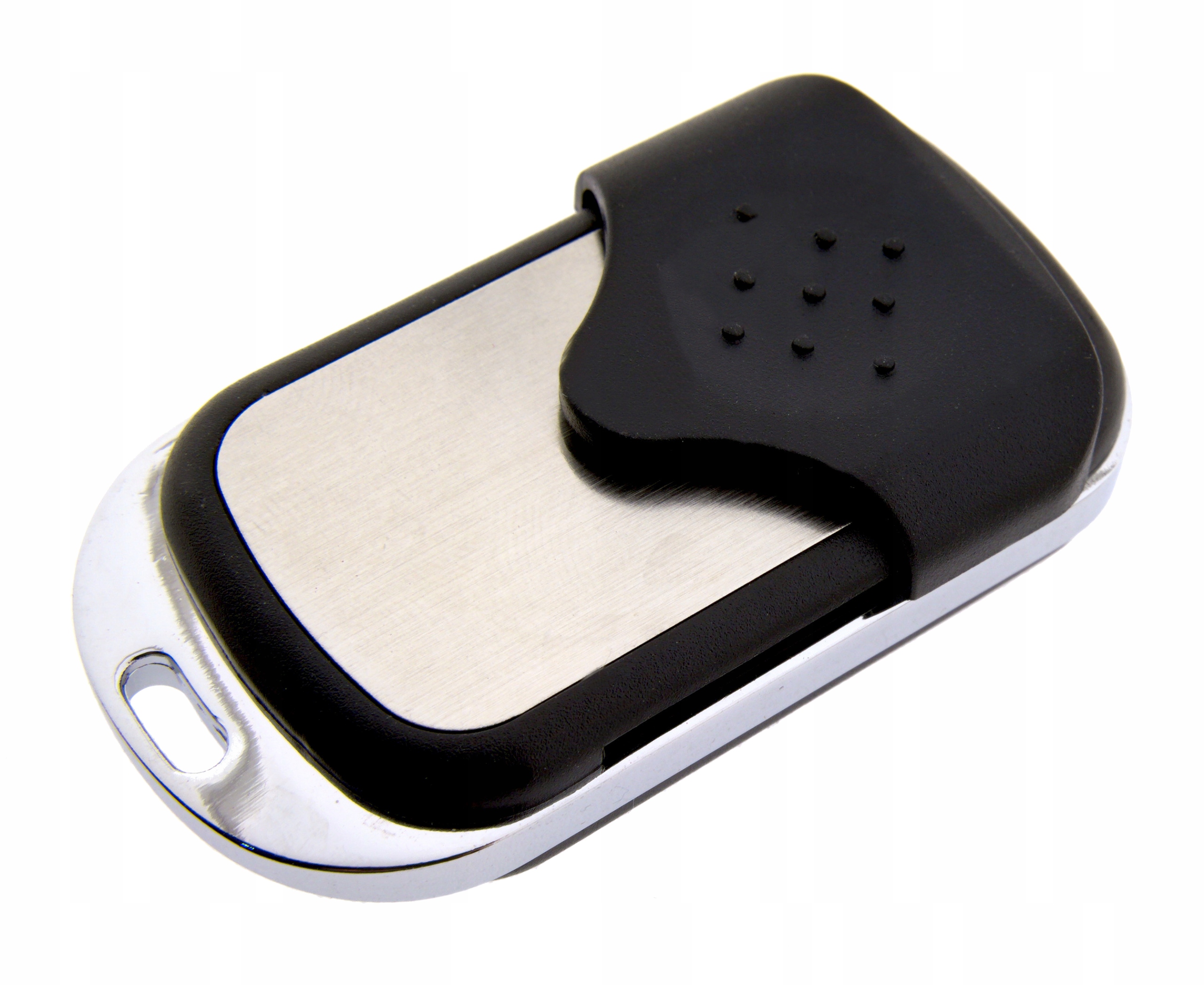

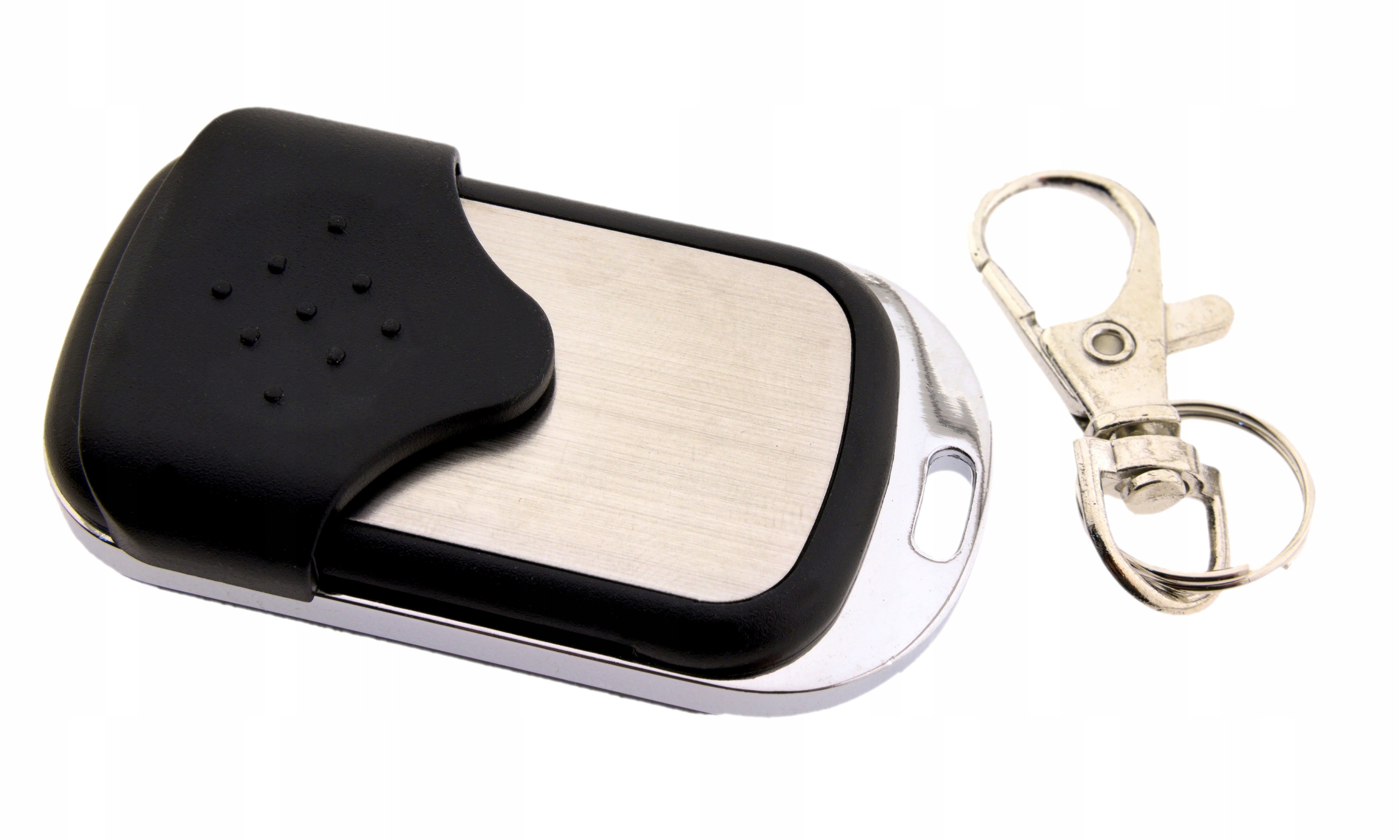

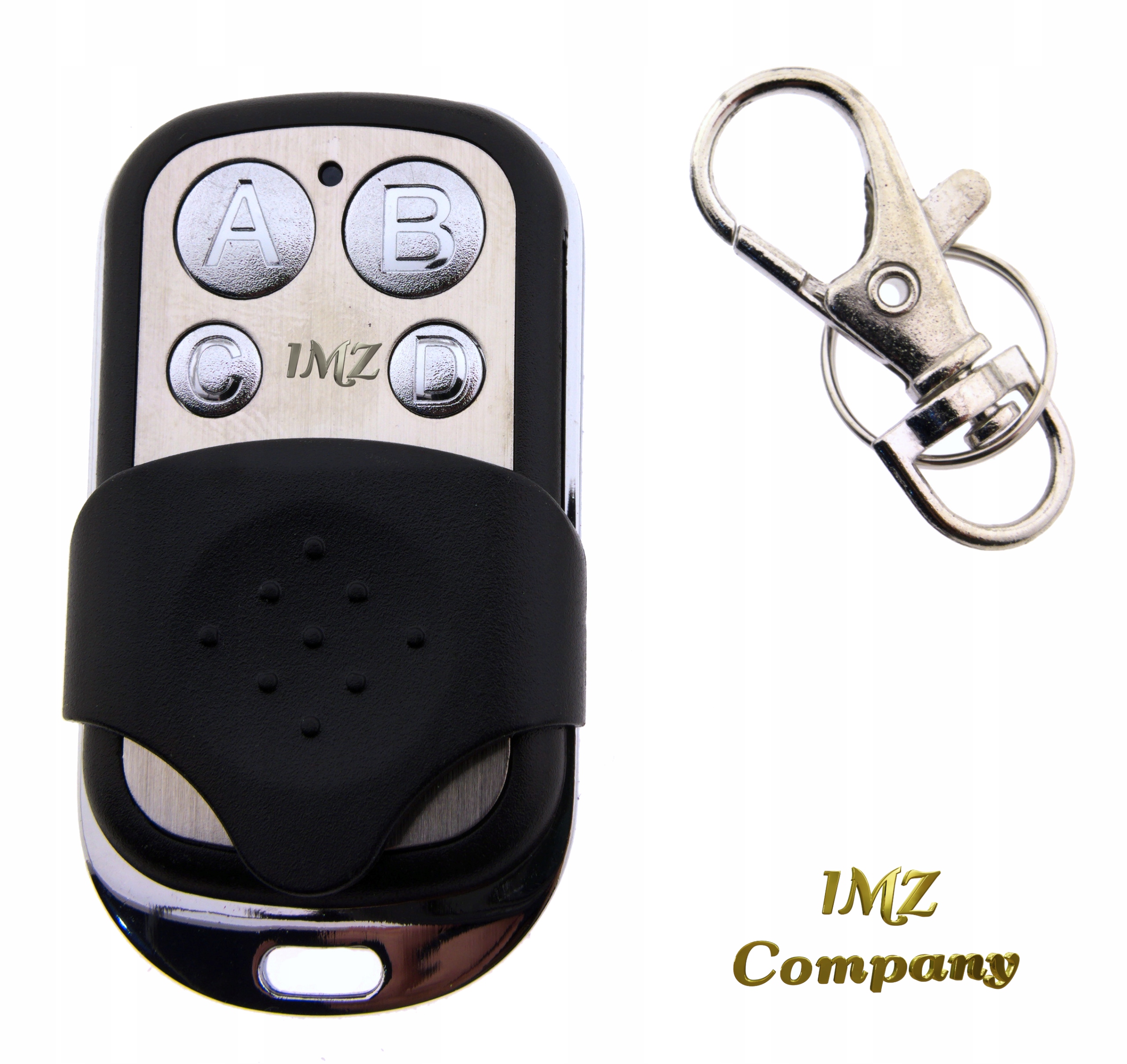

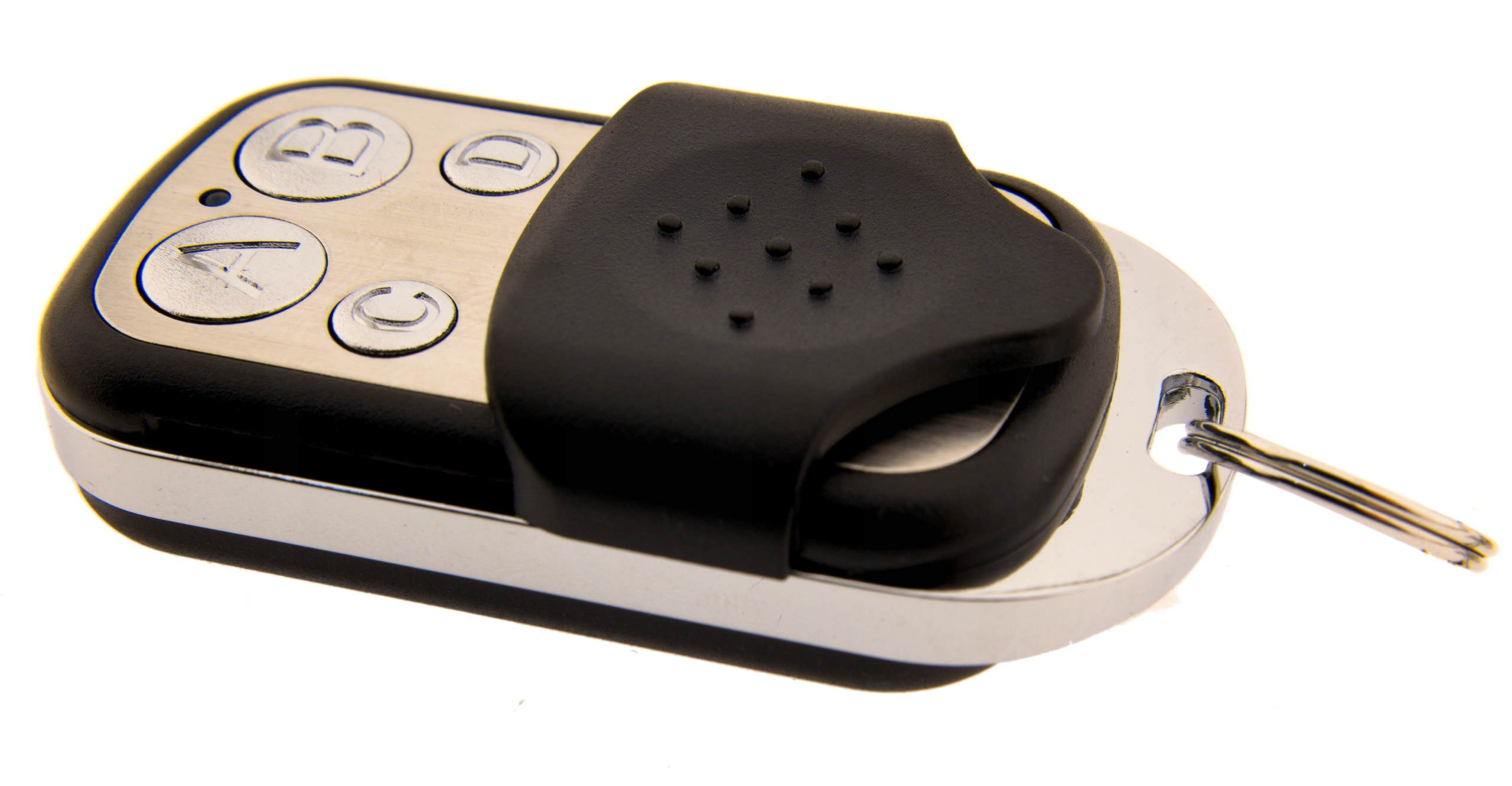

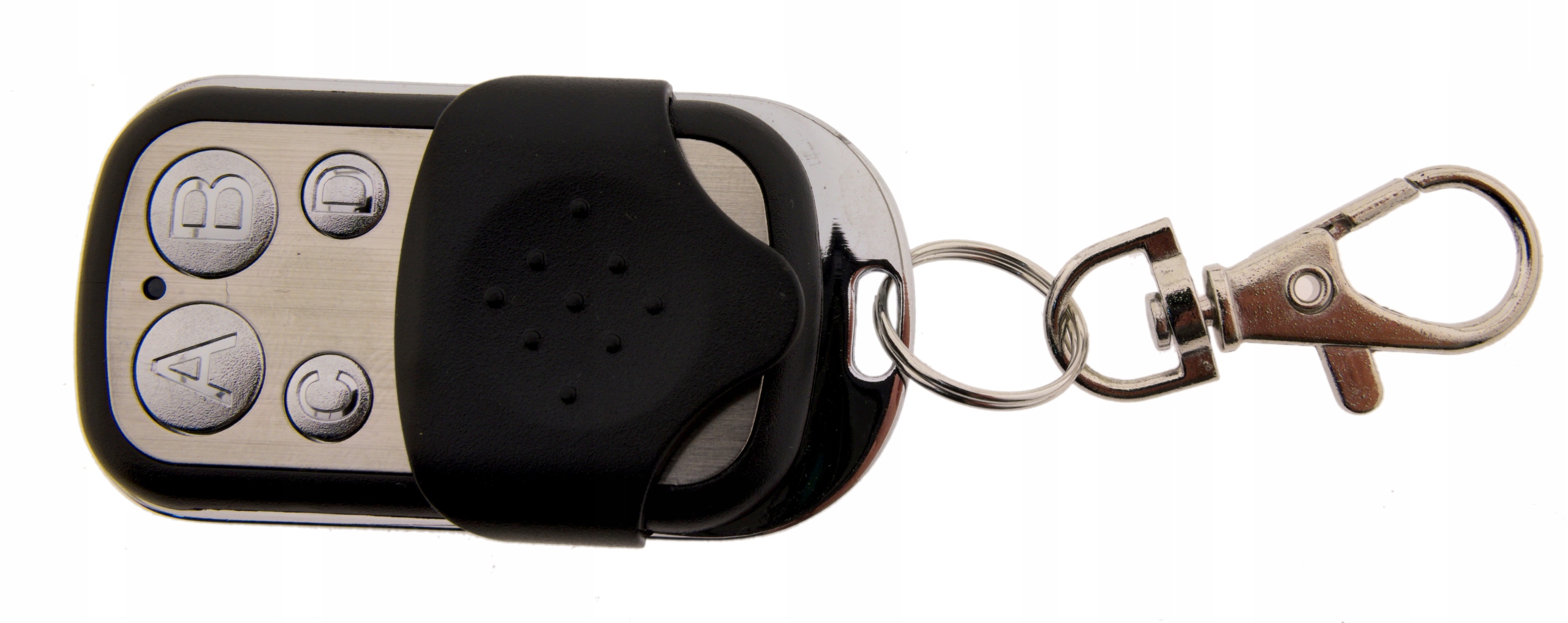

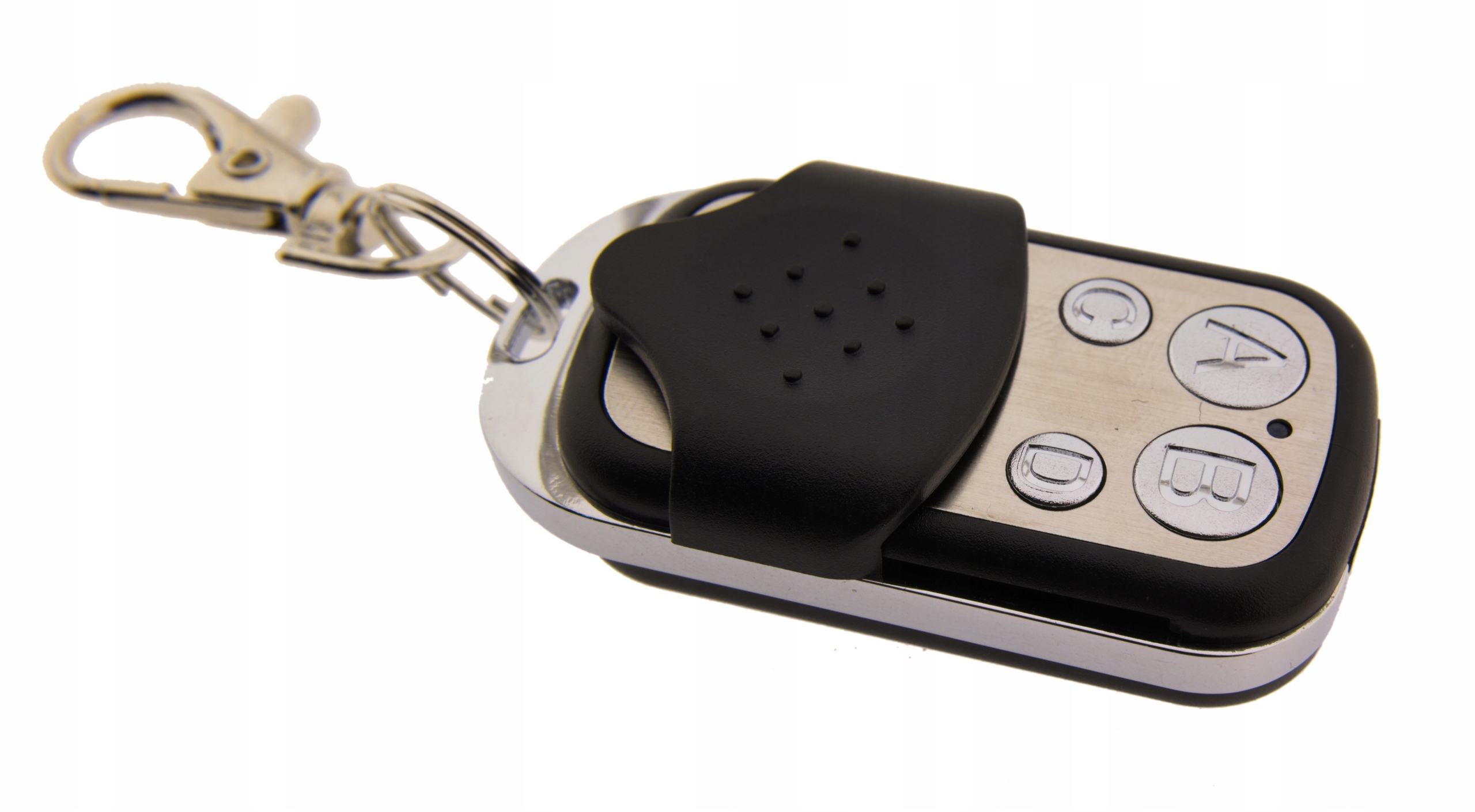

Nadajnik uniwersalny kopiujący 433 MHz to kompaktowy nadajnik radiowy przeznaczony do kopiowania sygnału z kompatybilnych pilotów stałokodowych, czyli typu fixed code. Może być używany jako zapasowy pilot do prostych sterowników radiowych, modułów przekaźnikowych RF, alarmów, oświetlenia, rolet, wybranych starszych napędów bram oraz projektów elektronicznych opartych o Arduino, ESP32 lub inne mikrokontrolery.

Urządzenie działa poprzez zapisanie kodu z działającego pilota źródłowego. Po poprawnym skopiowaniu sygnału pilot wysyła taki sam kod radiowy jak oryginalny nadajnik. Każdy z 4 przycisków może zostać wykorzystany do osobnej funkcji, na przykład włączenia przekaźnika, wyłączenia oświetlenia, sterowania kanałem odbiornika RF lub obsługi kilku zgodnych urządzeń.

Pilot nadaje się szczególnie dobrze do prostych systemów sterowania 433 MHz, w których odbiornik reaguje na stały kod pilota. Można go wykorzystać między innymi z odbiornikami radiowymi 433 MHz do Arduino/ESP32 oraz gotowymi sterownikami RF obsługującymi piloty stałokodowe. Dzięki temu sprawdzi się zarówno jako praktyczny zamiennik pilota, jak i element projektów DIY zdalnego sterowania.

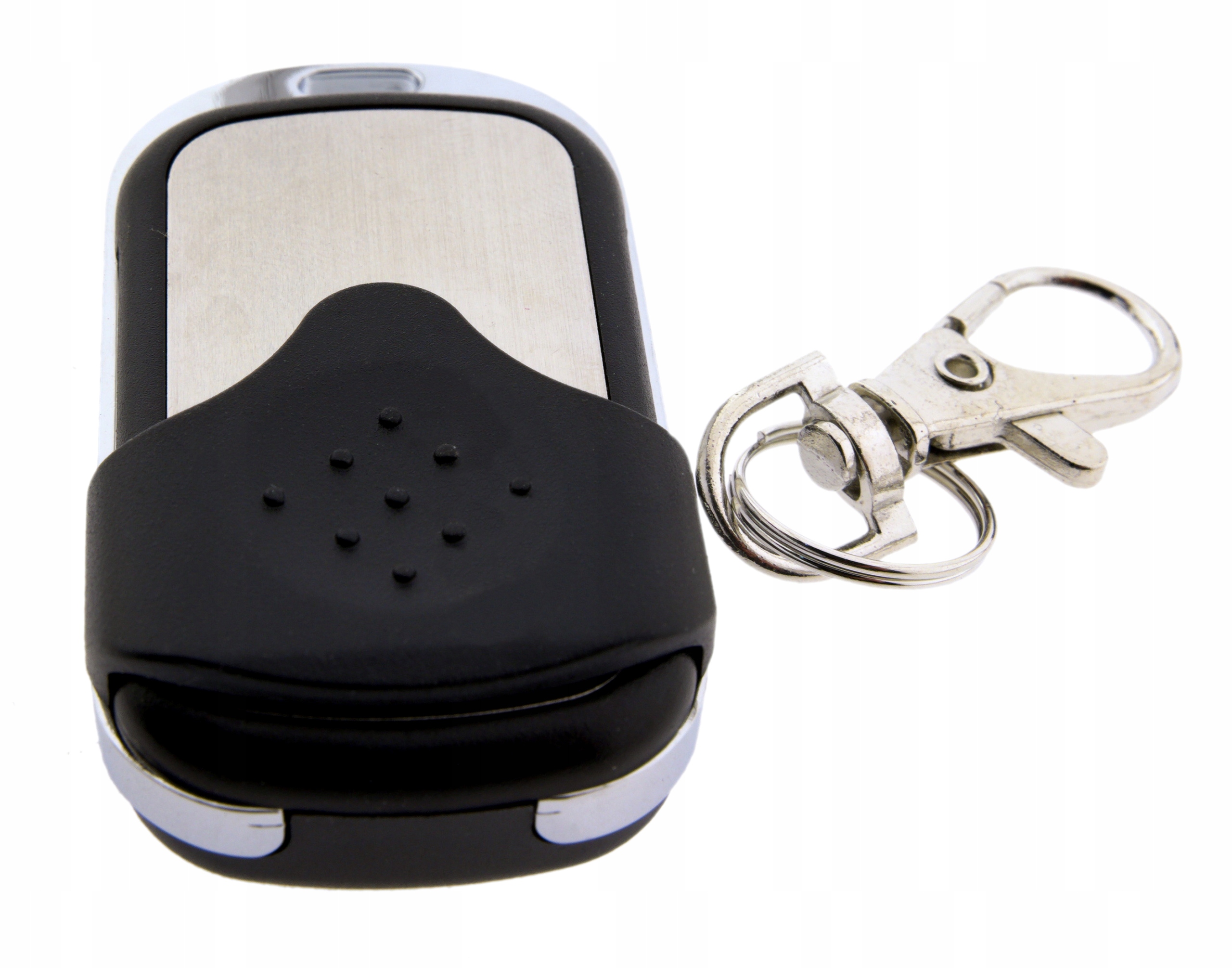

Obudowa pilota jest niewielka i wygodna do noszenia przy kluczach. Metalowy brelok ułatwia codzienne użytkowanie, a przesuwana osłona przycisków pomaga ograniczyć przypadkowe naciśnięcia podczas przenoszenia w kieszeni lub torbie.

Należy pamiętać, że pilot nie obsługuje systemów zmiennokodowych, takich jak rolling code lub KeeLoq. Nie jest to pilot do wszystkich bram i nie skopiuje większości nowoczesnych pilotów do napędów bramowych, jeżeli producent zastosował kod zmienny. Przed zakupem warto sprawdzić, czy kopiowany pilot pracuje na częstotliwości 433 MHz i wykorzystuje kod stały.

Instrukcja HTML i podłączenie ↓

Szybki dostęp / QR ↗

01 Opis produktu
Uniwersalny nadajnik kopiujący 433 MHz umożliwia klonowanie kompatybilnych pilotów stałokodowych (fixed code) używanych w sterownikach radiowych, alarmach, oświetleniu, przekaźnikach RF. Posiada 4 przyciski, kompaktową obudowę z zasłoną przycisków oraz metalowy brelok do kluczy. IMZ nadajnik RF 433 MHz typu fixed code idealnie nadaje się do projektów Arduino, ESP32 i automatyki DIY. Można go wykorzystać z odbiornikami radiowymi 433 MHz, modułami przekaźników RF, sterownikami oświetlenia, alarmami oraz kompatybilnymi systemami stałokodowymi.

Opis nie został jeszcze uzupełniony.

Zastosowanie

  • jako zapasowy pilot do kompatybilnych systemów stałokodowych 433 MHz
  • do prostych sterowników radiowych RF
  • do modułów przekaźnikowych sterowanych radiowo
  • do sterowania oświetleniem 433 MHz
  • do prostych systemów alarmowych obsługujących piloty fixed code
  • do automatyki DIY i własnych projektów elektronicznych
  • do projektów Arduino z odbiornikiem radiowym 433 MHz
  • do projektów ESP32 z odbiornikiem RF 433 MHz
  • do budowy prostego zdalnego sterowania przekaźnikiem
  • do sterowania układami niskonapięciowymi przez odbiornik 433 MHz
  • jako pilot testowy do odbiorników RF 433 MHz
  • do nauki obsługi komunikacji radiowej 433 MHz
  • do wybranych starszych napędów bramowych obsługujących kod stały
  • do rolet, bram, szlabanów lub sterowników, jeżeli pracują w systemie fixed code
02 Specyfikacja techniczna
  • typ produktu: pilot kopiujący RF
  • częstotliwość pracy: 433 MHz
  • typ kodu: stałokodowy / fixed code
  • obsługa rolling code: nie
  • obsługa KeeLoq: nie
  • liczba przycisków: 4
  • funkcja kopiowania: tak, z kompatybilnego pilota źródłowego
  • programowanie przycisków: niezależne, zależnie od obsługiwanego systemu
  • zastosowanie: sterowniki RF, alarmy, przekaźniki, automatyka DIY
  • kompatybilność: systemy 433 MHz z kodem stałym
  • niekompatybilność: większość nowoczesnych pilotów do bram z kodem zmiennym
  • zasilanie: bateria 12V typu A27 / 27A
  • obudowa: kompaktowa, z przesuwaną osłoną przycisków
  • mocowanie: metalowy brelok do kluczy
  • kolor obudowy: czarny / srebrny
  • liczba kanałów/funkcji: do 4, zależnie od konfiguracji odbiornika

Parametry nie zostały jeszcze uzupełnione.

03 Instrukcja HTML / szybki start
QUICK START / SKRÓCONA INSTRUKCJA

Szybki start

IMZ Nadajnik 433MHz uniwersalny samokopjujący pilot 4 przyciski fixed code

Model / symbol: P301

Nadajnik uniwersalny kopiujący 433 MHz to kompaktowy nadajnik radiowy przeznaczony do kopiowania sygnału z kompatybilnych pilotów stałokodowych, czyli typu fixed code. Może być używany jako zapasowy pilot do prostych sterowników radiowych, modułów przekaźnikowych RF, alarmów, oświetlenia, rolet, wybranych starszych napędów bram oraz projektów elektronicznych opartych o Arduino, ESP32 lub inne mikrokontrolery.

Urządzenie działa poprzez zapisanie kodu z działającego pilota źródłowego. Po poprawnym skopiowaniu sygnału pilot wysyła taki sam kod radiowy jak oryginalny nadajnik. Każdy z 4 przycisków może zostać wykorzystany do osobnej funkcji, na przykład włączenia przekaźnika, wyłączenia oświetlenia, sterowania kanałem odbiornika RF lub obsługi kilku zgodnych urządzeń.

Pilot nadaje się szczególnie dobrze do prostych systemów sterowania 433 MHz, w których odbiornik reaguje na stały kod pilota. Można go wykorzystać między innymi z odbiornikami radiowymi 433 MHz do Arduino/ESP32 oraz gotowymi sterownikami RF obsługującymi piloty stałokodowe. Dzięki temu sprawdzi się zarówno jako praktyczny zamiennik pilota, jak i element projektów DIY zdalnego sterowania.

Obudowa pilota jest niewielka i wygodna do noszenia przy kluczach. Metalowy brelok ułatwia codzienne użytkowanie, a przesuwana osłona przycisków pomaga ograniczyć przypadkowe naciśnięcia podczas przenoszenia w kieszeni lub torbie.

Należy pamiętać, że pilot nie obsługuje systemów zmiennokodowych, takich jak rolling code lub KeeLoq. Nie jest to pilot do wszystkich bram i nie skopiuje większości nowoczesnych pilotów do napędów bramowych, jeżeli producent zastosował kod zmienny. Przed zakupem warto sprawdzić, czy kopiowany pilot pracuje na częstotliwości 433 MHz i wykorzystuje kod stały.

Podłączenie

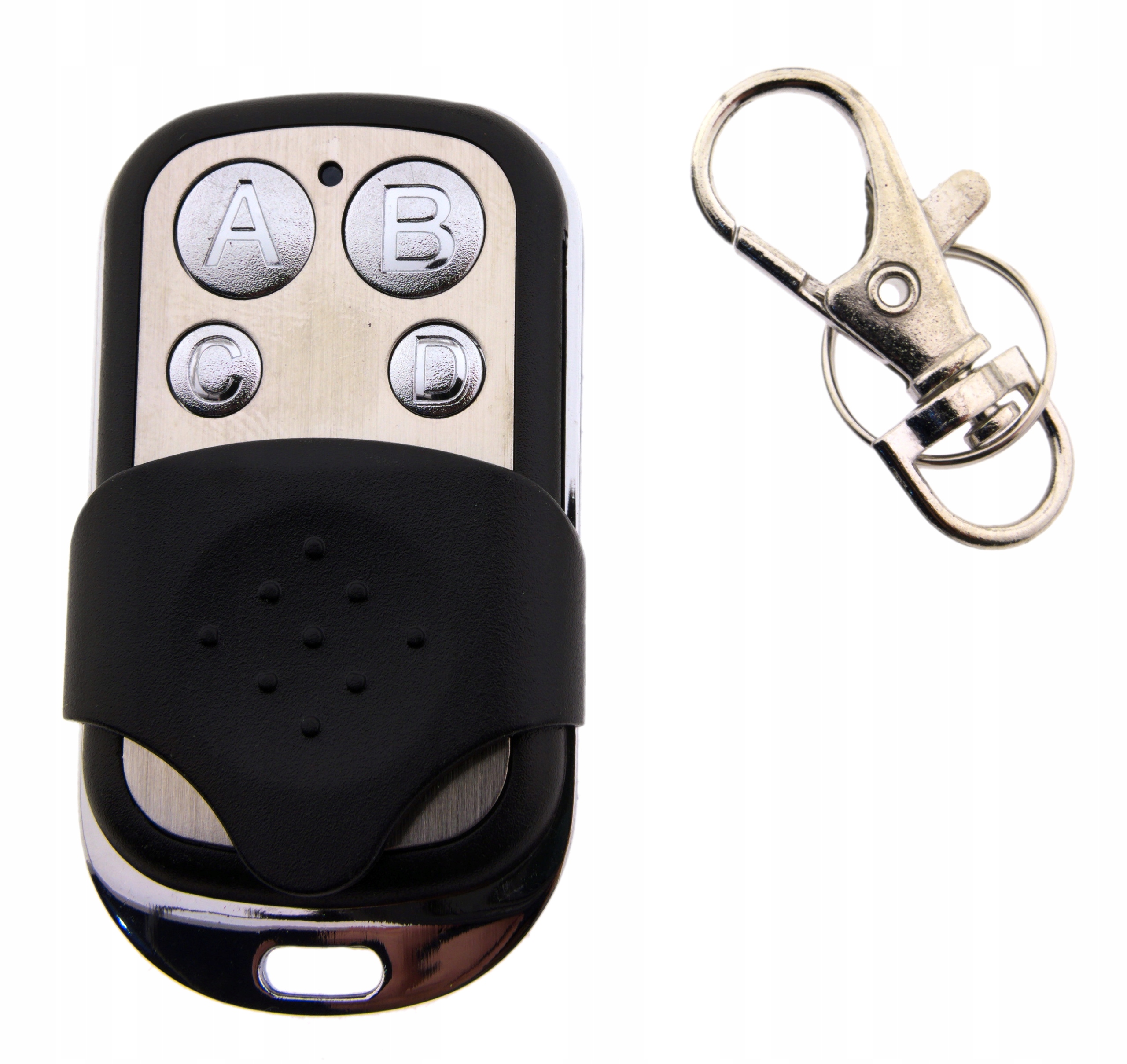

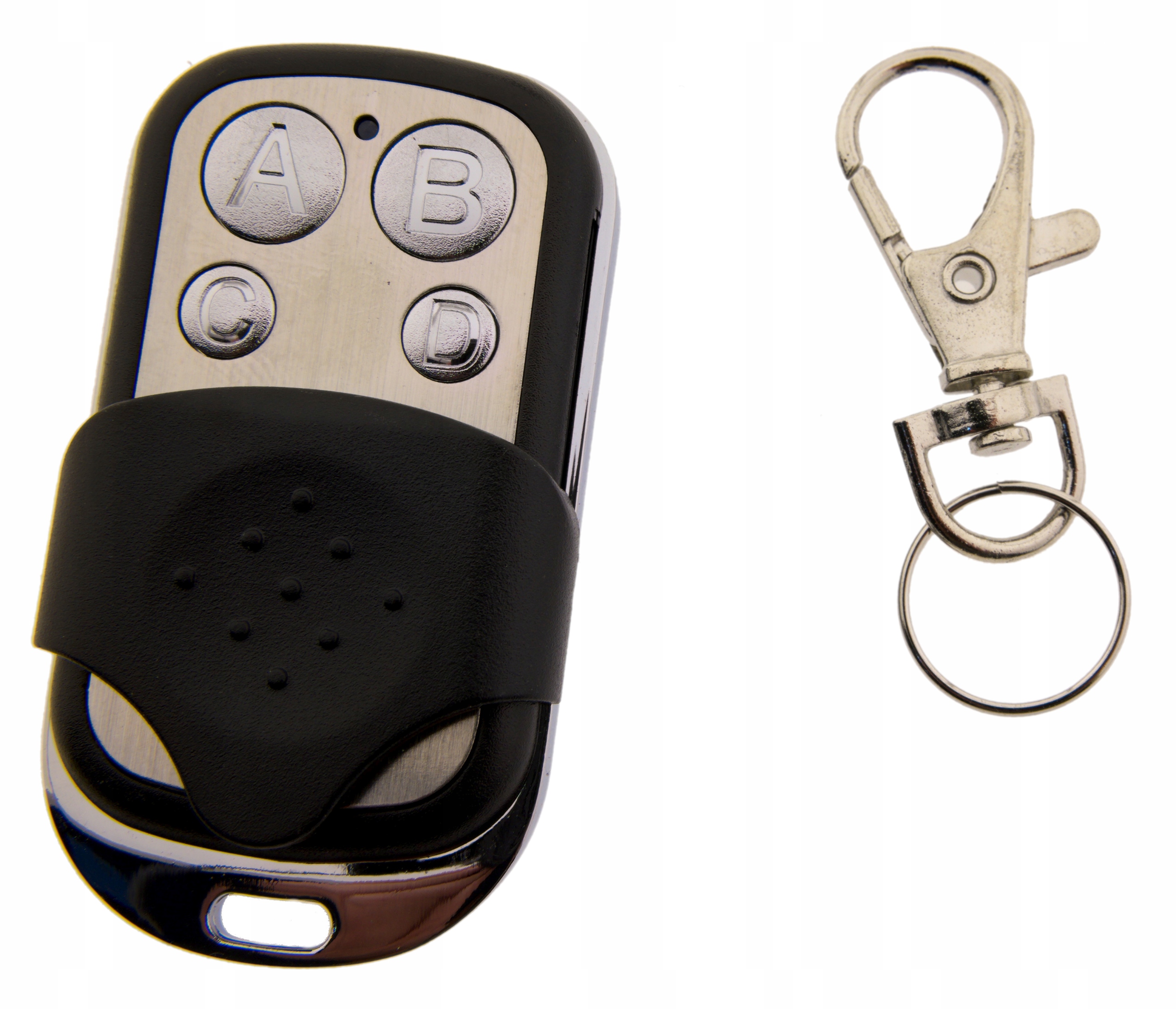

IMZ Nadajnik 433MHz uniwersalny samokopjujący pilot 4 przyciski fixed code
Zdjęcie produktu — nie schemat połączeń.

Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.

Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.

Przejdź do instrukcji ↓

Pierwsze uruchomienie

Kolejność pracy z materiałami produktu:

  1. Sprawdź model i parametry

    Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.

  2. Zapoznaj się z instrukcją

    Instrukcja obsługi – pilot uniwersalny kopiujący 433 MHz

    Kasowanie pamięci pilota

    1. Naciśnij jednocześnie przyciski A oraz B.
    2. Gdy dioda LED zacznie migać i zgaśnie:
      • nadal trzymaj przycisk A,
      • naciśnij przycisk B trzy razy.
    3. Po ponownym miganiu diody pamięć pilota zostanie wyczyszczona.

    Po wykonaniu tej operacji wszystkie zapisane kody zostaną usunięte.

    Kopiowanie sygnału z oryginalnego pilota

    1. Umieść oba piloty bardzo blisko siebie.
    2. Naciśnij jednocześnie:
      • przycisk w oryginalnym pilocie,
      • odpowiadający mu przycisk w pilocie kopiującym.
    3. Przytrzymaj oba przyciski do momentu, aż dioda LED w pilocie kopiującym zacznie szybko migać lub świecić ciągle.
    4. Zwolnij przyciski.

    Sprawdzenie poprawności kopiowania

    Naciśnij zaprogramowany przycisk na pilocie kopiującym.

    Jeżeli dioda LED świeci stabilnie, kopiowanie zakończyło się powodzeniem.

    Przywracanie przypadkowo usuniętego kodu

    Jeżeli pamięć została wyczyszczona przez pomyłkę:

    1. Naciśnij jednocześnie przyciski C oraz D.
    2. Przytrzymaj je przez kilka sekund.
    3. Gdy dioda LED zacznie migać, poprzednie kody zostaną przywrócone.

    Uwagi

    • Pilot działa wyłącznie z kompatybilnymi pilotami stałokodowymi, czyli fixed code, pracującymi na częstotliwości 433 MHz.
    • Pilot nie obsługuje systemów zmiennokodowych, takich jak rolling code lub KeeLoq.
    • Podczas kopiowania piloty powinny znajdować się bardzo blisko siebie.
    • Jeżeli kopiowanie nie działa, sprawdź baterię w obu pilotach oraz upewnij się, że oryginalny pilot jest zgodny z systemem fixed code 433 MHz.

    Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.

  3. Rozpocznij pracę zgodnie z opisem

    Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.

    Zapytaj o uruchomienie →

Obsługa / użycie

Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.

  • jako zapasowy pilot do kompatybilnych systemów stałokodowych 433 MHz
  • do prostych sterowników radiowych RF
  • do modułów przekaźnikowych sterowanych radiowo
  • do sterowania oświetleniem 433 MHz
  • do prostych systemów alarmowych obsługujących piloty fixed code
  • do automatyki DIY i własnych projektów elektronicznych
  • do projektów Arduino z odbiornikiem radiowym 433 MHz
  • do projektów ESP32 z odbiornikiem RF 433 MHz
  • do budowy prostego zdalnego sterowania przekaźnikiem
  • do sterowania układami niskonapięciowymi przez odbiornik 433 MHz
  • jako pilot testowy do odbiorników RF 433 MHz
  • do nauki obsługi komunikacji radiowej 433 MHz
  • do wybranych starszych napędów bramowych obsługujących kod stały
  • do rolet, bram, szlabanów lub sterowników, jeżeli pracują w systemie fixed code

Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.

To jest skrócona instrukcja umożliwiająca szybkie rozpoczęcie pracy z produktem. Korzystaj z dostępnych materiałów właściwych dla tego modelu.

05 Najczęstsze pytania

  • Czy ten pilot działa z każdą bramą?
    Nie. Pilot działa tylko z kompatybilnymi systemami 433 MHz ze stałym kodem, czyli fixed code. Nie obsługuje większości nowoczesnych napędów bramowych z kodem zmiennym.

  • Czy pilot obsługuje rolling code / KeeLoq?
    Nie. Pilot nie obsługuje systemów rolling code ani KeeLoq. Jeżeli oryginalny pilot korzysta z kodu zmiennego, tego pilota nie da się poprawnie skopiować.

  • Do czego najczęściej można go użyć?
    Do prostych sterowników RF 433 MHz, modułów przekaźnikowych, alarmów, oświetlenia, automatyki DIY oraz projektów z Arduino, ESP32 lub Raspberry Pi z odbiornikiem radiowym 433 MHz.

  • Czy można go użyć z Arduino lub ESP32?
    Tak. Pilot może współpracować z odbiornikiem radiowym 433 MHz podłączonym do Arduino, ESP32, Raspberry Pi lub innego mikrokontrolera. W takim układzie pilot wysyła sygnał radiowy, a odbiornik przekazuje go do programu.

  • Czy każdy przycisk można zaprogramować osobno?
    Tak. Każdy z 4 przycisków może zostać użyty do osobnej funkcji, o ile obsługiwany system lub odbiornik na to pozwala.

  • Czy pilot może skopiować kilka różnych pilotów?
    Tak, w wielu przypadkach można zaprogramować różne przyciski kodami z różnych kompatybilnych pilotów stałokodowych 433 MHz. Warunkiem jest zgodność częstotliwości i typu kodowania.

  • Jak sprawdzić, czy mój pilot jest kompatybilny?
    Należy sprawdzić, czy oryginalny pilot pracuje na częstotliwości 433 MHz i czy korzysta z kodu stałego. Informacje mogą być podane na obudowie, w instrukcji, na płytce elektroniki lub w dokumentacji napędu/odbiornika.

  • Czy pilot nadaje się jako zapasowy pilot do bramy?
    Tylko wtedy, gdy dana brama lub odbiornik pracuje w systemie fixed code 433 MHz. W przypadku systemów rolling code pilot nie będzie odpowiedni.

  • Czy pilot ma baterię w zestawie?
    Zależy od wersji zestawu. Jeżeli bateria jest dołączona, pilot jest zasilany baterią 12V typu A27 / 27A. W przypadku słabego zasięgu lub braku działania warto w pierwszej kolejności sprawdzić baterię.

  • Czy ten pilot zwiększa bezpieczeństwo systemu?
    Nie. To prosty pilot stałokodowy, przeznaczony do wygodnego sterowania kompatybilnymi odbiornikami. Nie powinien być używany jako jedyne zabezpieczenie dostępu do posesji, budynku lub mienia dużej wartości.

  • Czy można go używać do nauki elektroniki?
    Tak. Pilot dobrze nadaje się do nauki komunikacji radiowej 433 MHz, budowy prostych układów zdalnego sterowania i testowania odbiorników RF.

  • Co zrobić, jeśli pilot nie działa po skopiowaniu?
    Należy sprawdzić baterię, częstotliwość oryginalnego pilota, typ kodowania oraz procedurę kopiowania. Jeżeli oryginalny pilot używa rolling code, skopiowanie go tym pilotem nie będzie możliwe.

Nie znalazłeś odpowiedzi? Skontaktuj się z nami →

i Ważne informacje dotyczące bezpieczeństwa

Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.

Przeznaczenie produktu

  • Produkt przeznaczony jest do zdalnego sterowania kompatybilnymi systemami radiowymi 433 MHz pracującymi w trybie stałokodowym fixed code.
  • Produkt może służyć jako pilot zapasowy lub dodatkowy do zgodnych odbiorników RF, sterowników, alarmów, oświetlenia, rolet i prostych systemów automatyki.
  • Produkt jest przeznaczony do kopiowania sygnału z kompatybilnych pilotów 433 MHz z kodem stałym.
  • Produkt może być stosowany w projektach elektroniki niskonapięciowej, automatyki DIY oraz nauki komunikacji radiowej 433 MHz.
  • Produkt nadaje się do współpracy z odbiornikami radiowymi 433 MHz używanymi z Arduino, ESP32, Raspberry Pi, STM32 i podobnymi platformami.
  • Produkt może być używany do budowy prostych układów zdalnego sterowania, np. sterowania przekaźnikiem, oświetleniem LED, sygnalizacją lub innym układem niskonapięciowym.
  • Produkt jest przeznaczony do użytku domowego, hobbystycznego, edukacyjnego i warsztatowego.
  • Produkt może być stosowany wyłącznie w systemach, w których użytkownik ma prawo dodać, skopiować lub używać pilota.
  • Produkt przeznaczony jest do pracy jako niskonapięciowy pilot radiowy 433 MHz do kompatybilnych systemów stałokodowych.
  • Używać wyłącznie zgodnie z przeznaczeniem, w systemach obsługujących piloty typu fixed code.
  • Produkt nie jest zabawką. Przechowywać poza zasięgiem małych dzieci.
  • Pilot zawiera małą baterię 12V typu A27 / 27A. Połknięcie baterii może być niebezpieczne dla zdrowia i życia.
  • Nie dopuszczać do zwarcia baterii, jej ładowania, rozbierania, zgniatania, wrzucania do ognia ani narażania na wysoką temperaturę.
  • Baterię należy montować zgodnie z oznaczeniem biegunowości wewnątrz obudowy.
  • W przypadku wycieku z baterii nie dotykać elektrolitu gołymi rękami. Usunąć baterię w bezpieczny sposób i oczyścić komorę baterii.
  • Nie używać pilota, jeżeli obudowa jest uszkodzona, pęknięta lub jeśli przyciski działają nieprawidłowo.
  • Nie narażać produktu na wodę, deszcz, wilgoć, pył przewodzący, oleje, środki chemiczne ani warunki powodujące korozję.
  • Nie używać produktu w miejscach o podwyższonej temperaturze, bezpośrednio przy źródłach ciepła ani w pobliżu otwartego ognia.
  • Nie modyfikować układu elektronicznego pilota, anteny ani obudowy.
  • Nie stosować pilota w systemach, od których zależy bezpieczeństwo życia, zdrowia, mienia dużej wartości lub bezpieczeństwo osób.
  • Nie stosować produktu jako jedynego elementu zabezpieczenia dostępu, alarmu lub kontroli wejścia.
  • Przed użyciem należy upewnić się, że kopiowany pilot i odbiornik pracują na częstotliwości 433 MHz oraz wykorzystują kod stały.
  • Produkt nie obsługuje systemów rolling code / KeeLoq i nie powinien być używany jako zamiennik pilota, jeżeli system wymaga kodu zmiennego.
  • W projektach elektronicznych DIY należy stosować odpowiedni odbiornik RF 433 MHz oraz zapewnić poprawne zasilanie i separację układów sterujących.
  • Zużytą baterię należy oddać do odpowiedniego punktu zbiórki baterii. Nie wyrzucać baterii do odpadów zmieszanych.
  • Zużyty produkt elektroniczny należy przekazać do punktu zbiórki elektroodpadów zgodnie z lokalnymi przepisami.

Na co zwrócić uwagę

  • Nie używać pilota z systemami rolling code / KeeLoq — pilot obsługuje tylko kompatybilne systemy stałokodowe fixed code.
  • Nie zakładać, że pilot będzie działał z każdą bramą, roletą lub alarmem — przed użyciem sprawdzić częstotliwość i typ kodowania oryginalnego pilota.
  • Nie używać pilota jako jedynego elementu zabezpieczenia dostępu do posesji, budynku lub pomieszczenia.
  • Nie stosować produktu w systemach, od których zależy bezpieczeństwo ludzi, zwierząt lub mienia dużej wartości.
  • Nie narażać pilota na wodę, deszcz, wilgoć, śnieg ani zanurzenie w cieczy.
  • Nie używać pilota w pobliżu ognia, źródeł wysokiej temperatury ani w miejscach silnie nagrzanych, np. na desce rozdzielczej samochodu w słońcu.
  • Nie rozbierać, nie przerabiać i nie lutować elementów pilota, jeżeli nie jest to konieczne do serwisu.
  • Nie wyginać, nie zgniatać i nie uderzać obudowy — może to uszkodzić płytkę elektroniki lub przyciski.
  • Nie używać pilota z uszkodzoną obudową, luźną baterią, śladami zalania lub korozji.
  • Nie wkładać baterii odwrotnie — błędna polaryzacja może uszkodzić pilot.
  • Nie zwierać styków baterii ani elementów wewnątrz pilota.
  • Nie ładować baterii A27 / 27A — jest to bateria jednorazowa, nieakumulatorowa.
  • Nie wrzucać baterii do ognia, nie rozbierać jej i nie narażać na wysoką temperaturę.
  • Nie zostawiać baterii ani pilota w zasięgu małych dzieci — mała bateria może stanowić zagrożenie po połknięciu.
  • Nie używać zużytej, wylanej lub skorodowanej baterii.
  • Nie mieszać starej baterii z nową — pilot wykorzystuje jedną baterię, którą należy wymieniać w całości na sprawną.
  • Nie programować pilota w pobliżu urządzeń, które mogłyby przypadkowo zareagować na wysyłany sygnał RF.
  • Nie używać pilota do sterowania urządzeniami wysokiego napięcia bez odpowiedniego, bezpiecznego odbiornika i separacji elektrycznej.
  • Nie wyrzucać zużytej baterii ani pilota do odpadów zmieszanych — należy przekazać je do odpowiedniego punktu zbiórki.

Ograniczenia zastosowania

  • Produkt nie jest przeznaczony do systemów rolling code / KeeLoq ani do kopiowania pilotów z kodem zmiennym.
  • Produkt nie jest przeznaczony jako uniwersalny zamiennik każdego pilota do bramy, rolety, szlabanu lub alarmu.
  • Produktu nie wolno używać w systemach, od których zależy bezpieczeństwo życia lub zdrowia ludzi.
  • Produktu nie wolno stosować w urządzeniach medycznych, ratunkowych, przeciwpożarowych ani alarmach bezpieczeństwa życia.
  • Produktu nie wolno używać jako jedynego elementu zabezpieczenia posesji, budynku, pomieszczenia, pojazdu lub mienia dużej wartości.
  • Produktu nie wolno stosować do nieautoryzowanego kopiowania pilotów, omijania zabezpieczeń ani uzyskiwania dostępu do cudzych urządzeń lub obiektów.
  • Produkt nie jest przeznaczony do sterowania urządzeniami wysokiego napięcia bez odpowiedniego, certyfikowanego odbiornika, separacji elektrycznej i zabezpieczeń.
  • Produktu nie wolno używać w instalacjach przemysłowych, maszynach, automatyce bezpieczeństwa ani układach wymagających gwarantowanej niezawodności transmisji.
  • Produkt nie jest przeznaczony do zastosowań profesjonalnych wymagających certyfikowanej kontroli dostępu, rejestracji użytkowników lub szyfrowanej komunikacji.
  • Produktu nie wolno używać w warunkach narażenia na wodę, deszcz, wilgoć, pył przewodzący, środki chemiczne, wysoką temperaturę lub atmosferę wybuchową.
  • Produkt nie jest przeznaczony dla małych dzieci ani do używania jako zabawka.
  • Produktu nie należy stosować w systemach, w których przypadkowe uruchomienie urządzenia może spowodować zagrożenie, uszkodzenie mienia lub obrażenia.
